产品简介

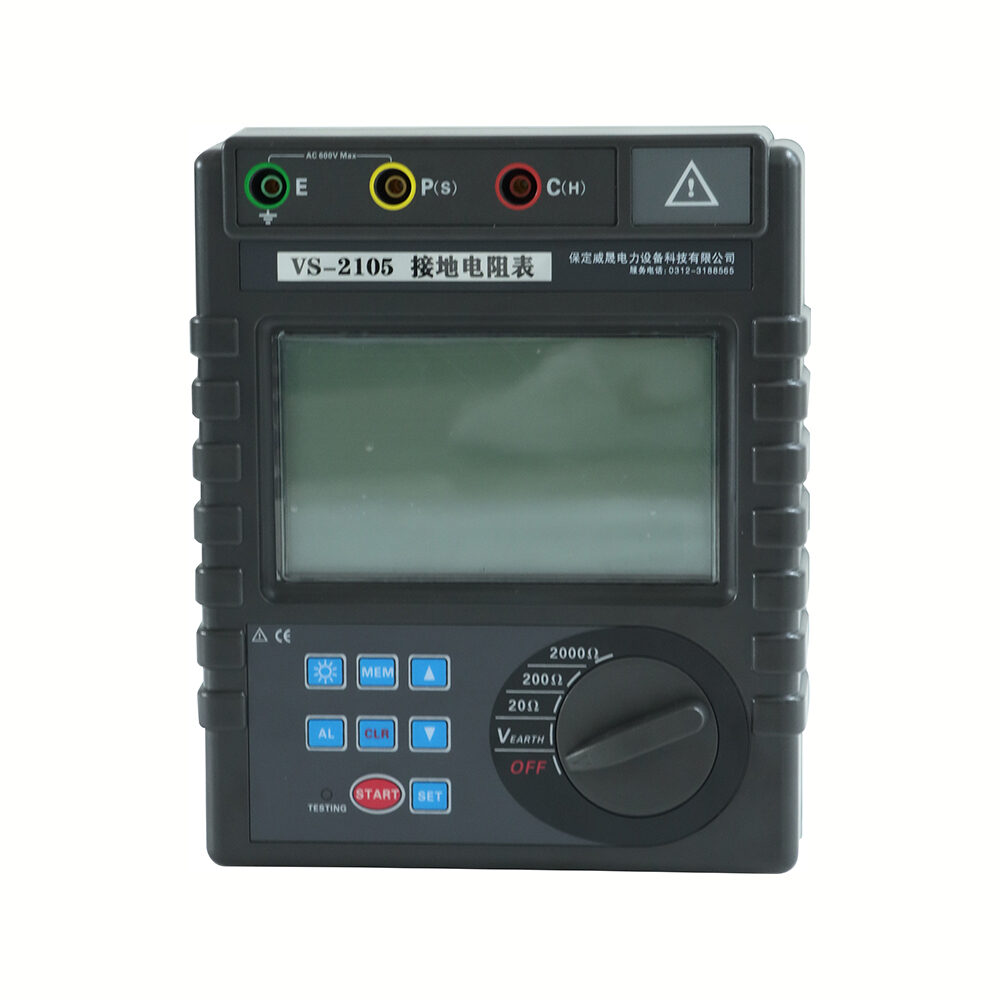

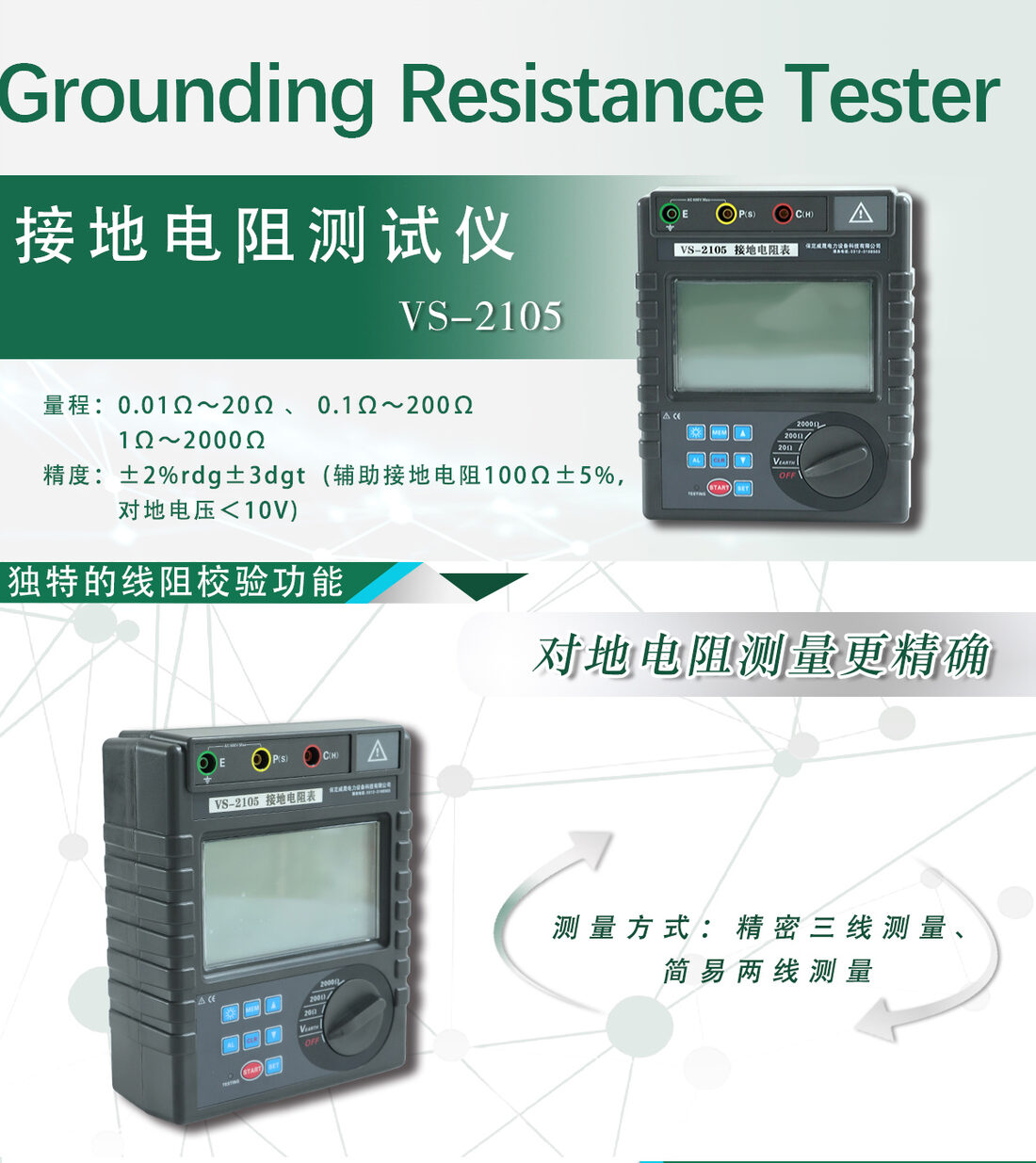

1.接地电阻测试仪专为现场测量接地电阻而精心设计制造的，采用数字及微处理技术，精密3线或简易2线法测量接地电阻，具有线阻校验功能、抗干扰能力和环境适应能力，确保长年测量的高精度、高稳定性和可靠性。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻测量。 2.接地电阻测试仪具有线阻校验功能，对现场低值接地电阻测量更准确，能避免因测试线长时间使用线阻变化引起的误差；能避免因测试线未完全插入仪表接口或接触不良引起的误差；能避免因用户更换或加长测试线引起的误差等。 3.接地电阻测试仪由主机、测试线等组成。主机超大LCD显示，白屏背光，棒图指示，一目了然。同时能存储400组数据，具有大、小值、平均值指示，具有历史数据读取、查阅等功能。
产品详情
产品概述
1.接地电阻测试仪专为现场测量接地电阻而精心设计制造的，采用数字及微处理技术，精密3线或简易2线法测量接地电阻，具有线阻校验功能、抗干扰能力和环境适应能力，确保长年测量的高精度、高稳定性和可靠性。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻测量。
2.接地电阻测试仪具有线阻校验功能，对现场低值接地电阻测量更准确，能避免因测试线长时间使用线阻变化引起的误差；能避免因测试线未完全插入仪表接口或接触不良引起的误差；能避免因用户更换或加长测试线引起的误差等。

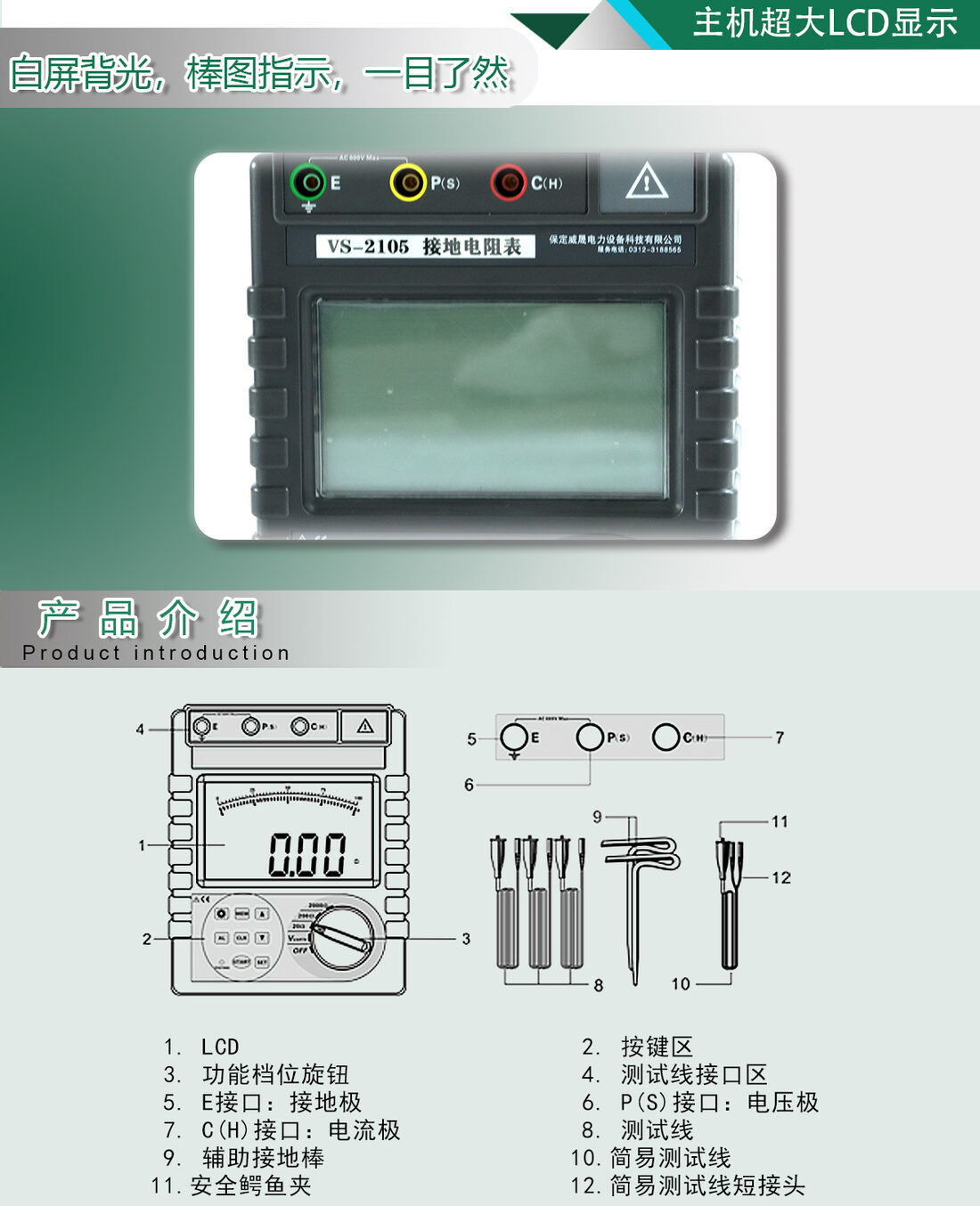

3.接地电阻测试仪由主机、测试线等组成。主机大LCD显示，白屏背光，棒图指示，一目了然。同时能存储400组数据，具有大、小值、平均值指示，具有历史数据读取、查阅等功能。

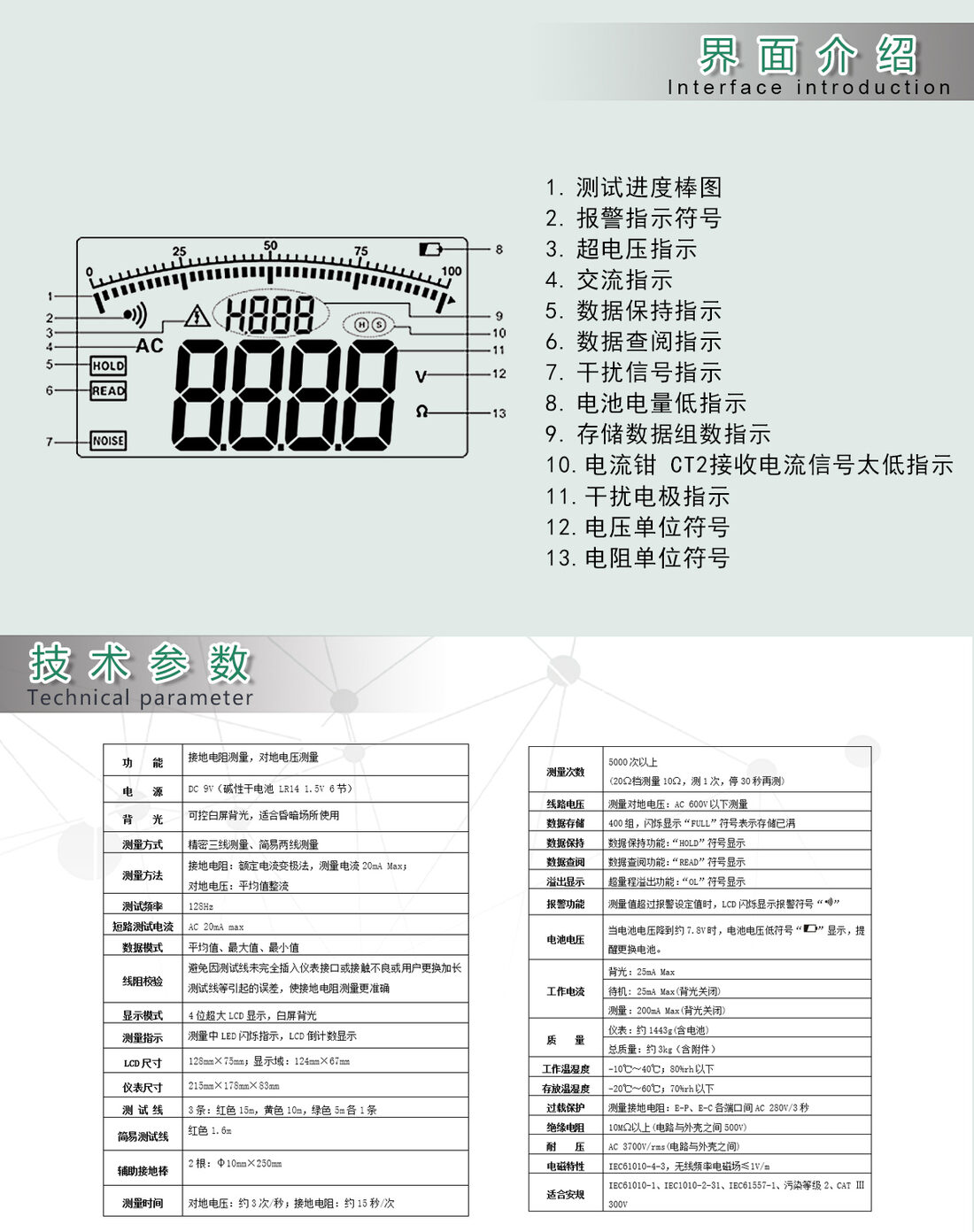

技术参数
功 能 | 接地电阻测量，对地电压测量 |
电 源 | DC 9V（碱性干电池 LR14 1.5V 6节） |
背 光 | 可控白屏背光，适合昏暗场所使用 |
测量方式 | 精密三线测量、简易两线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max； 对地电压：平均值整流 |
测试频率 | 128Hz |
短路测试电流 | AC 20mA max |
数据模式 | 平均值、大值、小值 |
线阻校验 | 避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确 |
显示模式 | 4位大LCD显示，白屏背光 |
测量指示 | 测量中LED闪烁指示，LCD倒计数显示 |
LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |

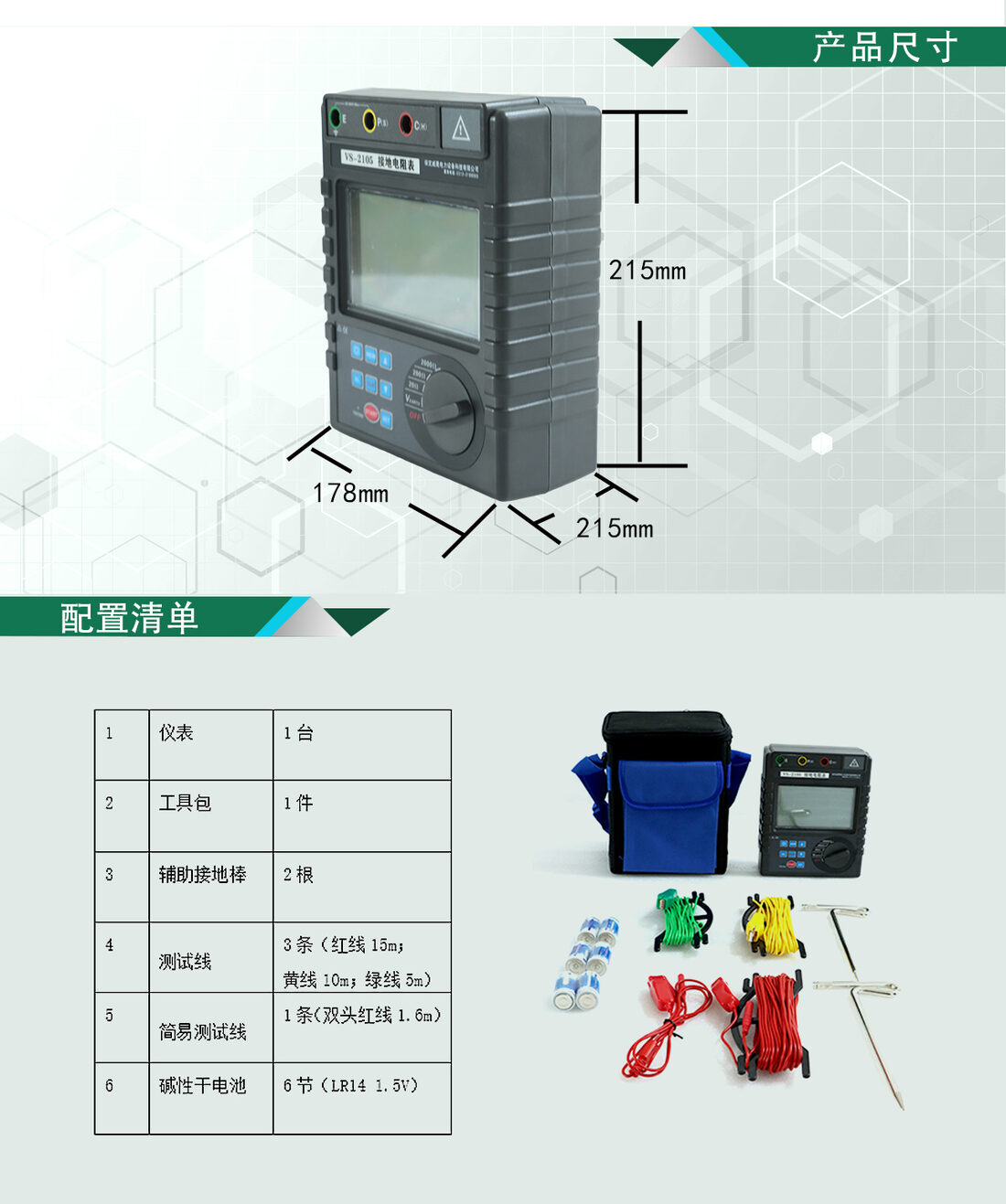

仪表尺寸 | 215mm×178mm×83mm |
测 试 线 | 3条：红色15m，黄色10m，绿色5m各1条 |
简易测试线 | 红色1.6m |
辅助接地棒 | 2根：φ10mm×250mm |
测量时间 | 对地电压：约3次/秒；接地电阻：约15秒/次 |
测量次数 | 5000次以上 (20Ω档测量10Ω，测1次，停30秒再测) |
线路电压 | 测量对地电压：AC 600V以下测量 |
数据存储 | 400组，闪烁显示“FULL”符号表示存储已满 |
数据保持 | 数据保持功能：“HOLD”符号显示 |
数据查阅 | 数据查阅功能：“READ”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
报警功能 | 测量值超过报警设定值时，LCD闪烁显示报警符号“” |
电池电压 | 当电池电压降到约7.8V时，电池电压低符号“”显示，提醒更换电池。 |
工作电流 | 背光：25mA Max |
待机: 25mA Max(背光关闭) | |
测量：200mA Max(背光关闭) | |
质 量 | 仪表：约1443g(含电池) |
总质量：约3kg（含附件） | |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
过载保护 | 测量接地电阻：E-P、E-C各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1、污染等级2、CAT Ⅲ 300V |
