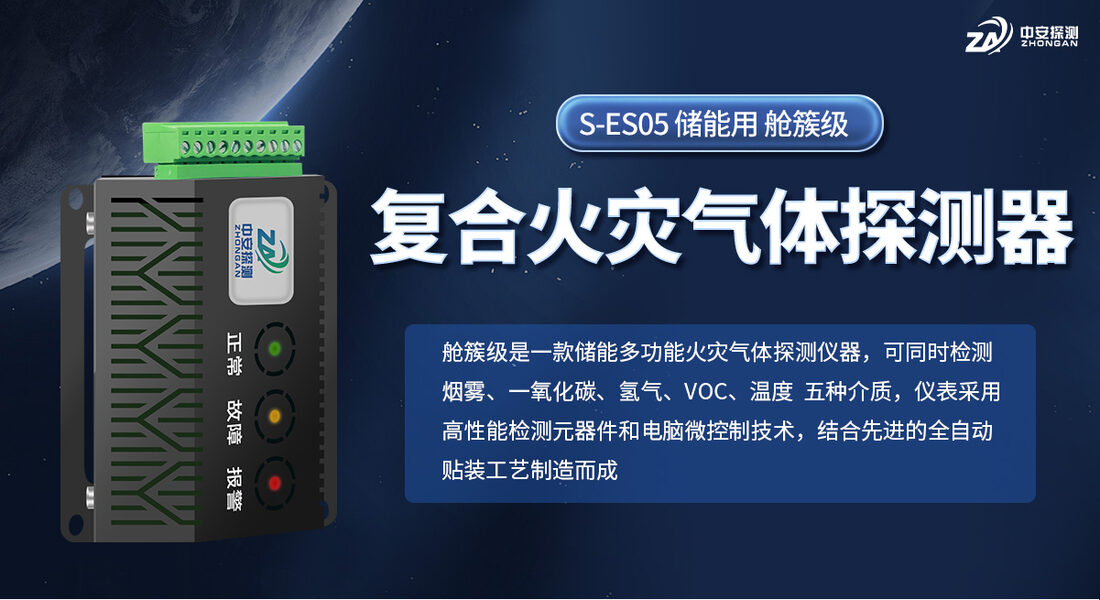

S-ES05 储能用复合火灾探测器（舱/族级）是中安探测针对电化学储能电站锂电池热失控特征研发的高端复合式火灾探测装置。产品在S-ES03的基础上扩展了氢气（H₂）和VOC检测能力，可同时检测氢气、一氧化碳、VOC、烟雾和温度五种介质，覆盖锂电池热失控从早期到发展期的全阶段特征量，为储能系统提供更全面的早期火灾预警与联动控制支持。
S-ES05 采用符合空气动力学的气流通道设计，全方位检测储能舱或电池族区域的环境变化。配备独立的三色LED指示灯（绿色常亮=正常、黄色闪烁=故障、红色闪烁=报警），运行状态一目了然。支持RS485和CAN两种主流现场总线通信，报警逻辑可编程，用户可根据不同储能电芯特性设置CO、H₂、VOC、烟雾、温度各自独立的报警阈值及复合判断条件。产品通过防爆合格证（CQC 25.0150，Ex ia IIC T6 Ga / Ex ia IIIC T₂₀₀ 80℃ Da），由中国质量认证中心有限公司（CQC）颁发。
S-ES05 舱/族级探测器适用于大型储能电站的储能舱或电池族区域级综合监测，以及工商业储能系统、户用储能和车规级储能场景。五参数融合检测能力使其成为对早期预警灵敏度要求更高的场景的理想选择。
核心卖点
1. 五合一复合检测，覆盖热失控全阶段特征量
S-ES05 同时检测氢气（H₂，0~1000ppm）、一氧化碳（CO，0~1000ppm）、VOC（0~1000ppm）、烟雾（0.1~0.8dB/m）和温度（-10℃~+125℃，双温度传感器设计）五种介质。锂电池热失控的不同阶段会释放不同的特征气体：早期释放CO，发展期释放H₂和VOC，后期产生烟雾并伴随温升。五参数融合检测可覆盖热失控全阶段，实现更全面的安全防护。
2. 舱/族级区域综合监测

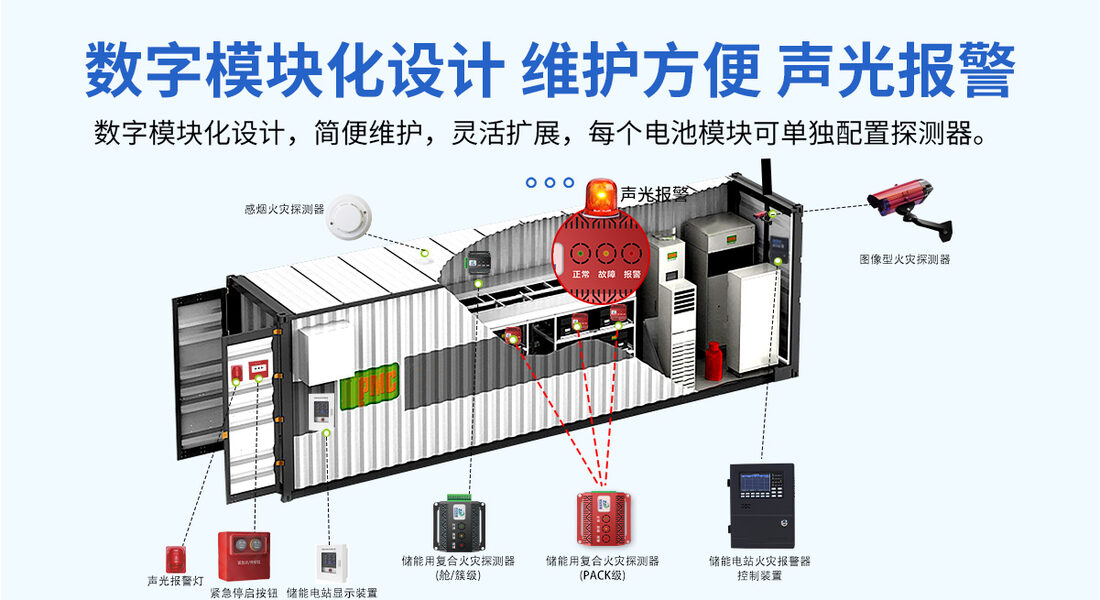

S-ES05 定位于储能舱或电池族级别的区域综合监测，检测覆盖范围更大，适用于需要同时监测多个电池PACK或整个储能舱环境变化的场景。与PACK级探测器（S-ES03）协同组网，可实现从电池模块到储能舱的多层级安全监测体系。
3. 氢气+VOC扩展检测，更高预警灵敏度
相比S-ES03，S-ES05 增加了氢气（H₂）和VOC检测能力。氢气是锂电池热失控发展期的重要特征气体，VOC则可在更早阶段检测到电解液挥发的微量有机化合物。两种气体的扩展检测进一步提升了对早期预警的灵敏度，适用于对安全要求极高的储能场景。
4. 本质安全型防爆，适配储能电池舱环境
防爆标志Ex ia IIC T6 Ga / Ex ia IIIC T₂₀₀ 80℃ Da，ia级为最高本质安全等级，适用于存在爆炸性气体环境的储能电池舱。由中国质量认证中心有限公司（CQC）颁发防爆合格证（CQC 25.0150），满足储能项目审图、验收及保险合规要求。
5. 双温度传感器设计，支持自诊断
内置双温度传感器，支持自诊断功能，可实时监测传感器自身工作状态，避免因传感器失效导致的监测盲区。温度检测范围-10℃~+125℃，覆盖储能电池正常工作和异常温升的全范围。
6. RS485/CAN双总线通信，集成便捷
支持RS485（四总线方式：电源+通信，传输距离远、抗干扰强）和CAN两种主流现场总线，可与储能电池管理系统（BMS）、火灾报警控制器（FAS）或自动灭火装置无缝对接。1路干接点输入+1路干接点输出，支持外部联动信号接入。
7. 可编程报警逻辑，精准判断
报警逻辑支持用户编程，可根据不同储能电芯特性设置CO、H₂、VOC、烟雾、温度各自独立的报警阈值及复合判断条件（例如：H₂浓度上升+温度上升速率同时超标），有效降低误报率，同时确保不遗漏真实热失控信号。
8. 符合GB/T 42288-2022国标
严格符合GB/T 42288-2022《电化学储能电站安全规程》中"电池室/舱应设置可燃气体探测器、温度探测器、烟感探测器等火灾探测器"的要求，满足储能项目审图、验收及保险合规需求。
技术参数
| 参数项 | 规格 |
|---|---|
| 产品型号 | S-ES05 |
| 产品名称 | 储能电站用氢气、一氧化碳和感温感烟复合火灾探测装置（舱/族级） |
| 检测介质 | 氢气（H₂）、一氧化碳（CO）、VOC、烟雾、温度（五合一） |
| CO检测范围 | 0 ~ 1000ppm |
| H₂检测范围 | 0 ~ 1000ppm |
| VOC检测范围 | 0 ~ 1000ppm |
| 温度检测范围 | -10℃ ~ +125℃（双温度传感器设计，支持自诊断） |
| 烟雾检测范围 | 0.1 ~ 0.8dB/m（量程可选） |
| 测量误差 | 满量程±3% |
| 检测方式 | 符合空气动力学设计，全方位检测 |
| 供电方式 | DC24V（1±15%），工作电流≤50mA |
| 信号输入 | 1路干接点输入 |
| 信号输出 | 1路干接点 + 1路RS485 + 1路CAN |
| 指示方式 | 独立的电源（绿色）、故障（黄色闪烁）、报警（红色闪烁）LED指示灯 |
| 报警逻辑 | 可编程报警逻辑（用户可设定多级阈值及联动策略） |
| 使用电缆 | ≥1.5mm²×4 |
| 防爆标志 | Ex ia IIC T6 Ga; Ex ia IIIC T₂₀₀ 80℃ Da |
| 环境温度 | -20℃ ~ +55℃ |
| 相对湿度 | ＜93%RH |
| 产品标准 | Q/HNZA 002-2025 |
| 应用场景 | 舱/族级区域综合监测（大型储能电站、工商业储能、户用储能、车规级储能） |
应用场景
适用行业与应用场景
| 行业/场景 | 应用场景 | 核心功能 |
|---|---|---|
| 大型储能电站 | 百兆瓦级储能电站储能舱/电池族区域级综合火灾监测，五参数融合检测 | H₂+CO+VOC+烟雾+温度五合一+RS485/CAN双总线 |
| 工商业储能 | 工商业园区储能舱区域综合安全监测，高灵敏度早期预警 | 五参数复合检测+可编程报警+干接点联动 |
| 户用储能 | 家用储能系统区域级安全监测，光储一体化场景的火灾防护 | 三色LED指示+故障自诊断+五参数检测 |
| 车规级储能 | 电动汽车储能舱区域安全监测，充电场站储能系统综合火灾防护 | 防爆认证+五参数检测+CAN通信 |
| 电网侧储能 | 电网调峰调频储能电站储能舱区域综合监测，新能源配储场景 | 舱级综合监测+联动灭火+远程监控 |
| 高安全要求场景 | 对早期预警灵敏度要求极高的储能项目，需要H₂和VOC检测的场景 | 五参数全阶段检测+高灵敏度预警 |
产品证书
防爆合格证
| 项目 | 内容 |
|---|---|
| 认证名称 | 防爆合格证（本质安全型） |
| 证书编号 | CQC 25.0150 |
| 防爆标志 | Ex ia IIC T6 Ga; Ex ia IIIC T₂₀₀ 80℃ Da |
| 产品标准 | Q/HNZA 002-2025 |
| 总装图号 | S-ES05-000 |
| 适用标准 | GB/T 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》；GB/T 3836.4-2021《爆炸性环境 第4部分：由本质安全型"i"保护的设备》；GB 3836.20-2010《爆炸性环境 第20部分：设备保护级别（EPL）为Ga级的设备》 |
| 电气参数 | 额定电压DC24V，工作电流≤50mA；本安参数：Ui 28V，Ii 93mA，Pi 0.65W，Li 0mH，Ci 0nF |
| 发证机构 | 中国质量认证中心有限公司（CQC） |
| 发证日期 | 2025年5月26日 |
| 有效期至 | 2030年5月25日 |
常见问题
Q1：S-ES05 舱/族级探测器是什么产品？
S-ES05 是中安探测研发的储能电站用氢气、一氧化碳和感温感烟复合火灾探测装置（舱/族级），同时检测氢气（H₂）、一氧化碳（CO）、VOC、烟雾和温度五种介质。产品在S-ES03（PACK级）的基础上扩展了H₂和VOC检测能力，覆盖锂电池热失控从早期到发展期的全阶段特征量，适用于储能舱或电池族级别的区域综合监测。
Q2：S-ES05 能检测哪些介质？检测范围是多少？
S-ES05 同时检测五种介质：氢气（H₂，0~1000ppm）、一氧化碳（CO，0~1000ppm）、VOC（0~1000ppm）、烟雾（0.1~0.8dB/m，量程可选）、温度（-10℃~+125℃，双温度传感器设计，支持自诊断）。五参数融合检测可覆盖锂电池热失控全阶段特征量，实现更全面的安全防护。
Q3：S-ES05 和 S-ES03 有什么区别？如何选择？
S-ES05 在 S-ES03 的基础上增加了氢气（H₂）和VOC检测能力。S-ES03 检测CO+烟雾+温度三种介质，适用于PACK级电池模块监测；S-ES05 检测H₂+CO+VOC+烟雾+温度五种介质，适用于舱/族级区域综合监测。如果项目对早期预警灵敏度要求更高，或需要监测氢气释放信号，建议选择S-ES05。两者可协同组网，构建多层级安全监测体系。
Q4：为什么需要检测氢气和VOC？
锂电池热失控的不同阶段会释放不同的特征气体：早期电解液分解释放CO，发展期电池内部反应产生H₂，电解液挥发产生VOC，后期产生烟雾并伴随温升。H₂和VOC检测可在CO和温度异常的基础上进一步确认热失控发展趋势，五参数融合检测相比三参数检测可更早、更全面地识别热失控风险。
Q5：S-ES05 的报警逻辑可以自定义吗？
可以。S-ES05 的报警逻辑支持用户编程，可根据不同储能电芯特性设置H₂、CO、VOC、烟雾、温度各自独立的报警阈值及复合判断条件（例如：H₂浓度上升+温度上升速率同时超标才触发报警），有效降低误报率，同时确保不遗漏真实热失控信号。
Q6：S-ES05 支持哪些通信方式？如何与BMS对接？
S-ES05 支持RS485（四总线方式：电源+通信，传输距离远、抗干扰强）和CAN两种主流现场总线，可与储能电池管理系统（BMS）、火灾报警控制器（FAS）或自动灭火装置无缝对接。同时提供1路干接点输出，可联动灭火装置或声光报警器。
Q7：S-ES05 的防爆等级是多少？
S-ES05 防爆标志为Ex ia IIC T6 Ga / Ex ia IIIC T₂₀₀ 80℃ Da，ia级为最高本质安全等级，适用于存在爆炸性气体环境的储能电池舱。通过中国质量认证中心有限公司（CQC）颁发的防爆合格证（CQC 25.0150），有效期至2030年5月25日。
Q8：S-ES05 有哪些证书？
S-ES05 通过防爆合格证（证书编号CQC 25.0150），防爆标志Ex ia IIC T6 Ga / Ex ia IIIC T₂₀₀ 80℃ Da，由中国质量认证中心有限公司（CQC）颁发，有效期至2030年5月25日。中安探测公司整体持有防爆合格证39项+、计量器具CPA证书38项+、消防CCC认证37项，以及ISO9001、ISO14001、CE、SIL、RoHS等体系认证。
Q9：S-ES05 适用于哪些储能场景？
S-ES05 舱/族级探测器适用于：①大型储能电站的储能舱或电池族区域级综合监测；②工商业储能系统的安全监测；③户用储能系统的火灾防护；④车规级储能场景的电池安全监测。五参数检测能力使其特别适用于对早期预警灵敏度要求更高的场景。产品符合GB/T 42288-2022国标要求。
Q10：S-ES05 与S-ES03如何协同组网？
S-ES05（舱/族级）和S-ES03（PACK级）均支持RS485和CAN双总线通信，可在同一储能电站中协同组网。PACK级探测器部署于每个电池模块上，提供精细化监测；舱/族级探测器部署于储能舱或电池族区域，提供区域综合监测。两者数据汇总至BMS或FAS系统，构建从电池模块到储能舱的多层级安全监测体系。
