指示精度 ±(5nm+2.5%)、残值噪音 0.005μm、重复性 1δ≤1nm——粗糙度指标逐个翻译
粗糙度仪｜仪器选型选购指南
一句话结论
三个数字三层意思：残值噪音是本底噪声（决定能测多光的表面，越小越强）；指示精度 ±(5nm+2.5%) 是读数误差（固定项+比例项）；重复性 1δ≤1nm 是同面复测离散度。验机三项都测：镜面块测残噪、标准片测精度、同面十次测重复。
粗糙度仪参数表三行最关键，逐个翻译：
① 残值噪音：测针不动时仪器的本底输出。它像「水底噪声」——比它小的粗糙度信号会被淹没。DR ≤0.005μm 意味着 0.05μm 以下的镜面 Ra 依然可辨；最新国标把残值噪声列为重要指标，因为它决定了测量的基础精度。
② 指示精度 ±(5nm+2.5%)：读数误差 = 固定项 5nm + 读数的 2.5%。测 Ra 0.8μm 时误差约 ±25nm——对 ±10% 公差带绰绰有余。
③ 重复性 1δ≤1nm：同一表面十次测量的标准差。它决定抽检结果可信度——重复性差时两次结果能差出公差带。
验机三板斧：镜面块看残噪、标准粗糙度片看指示精度、同面十连测看 1δ——三张数据表要进验收报告。
✦
三档指标横向看

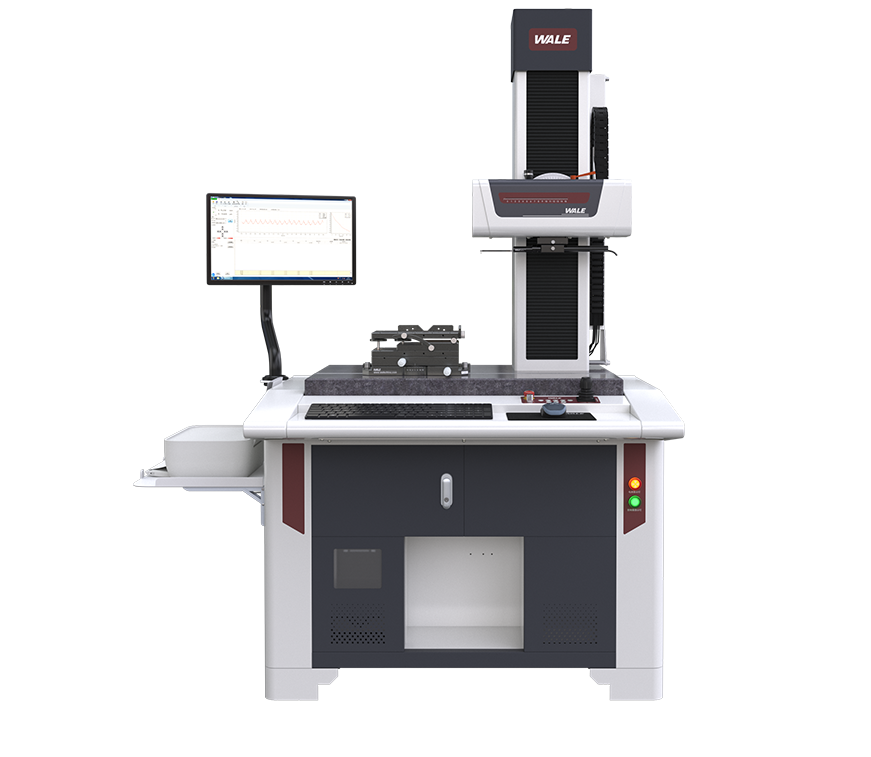

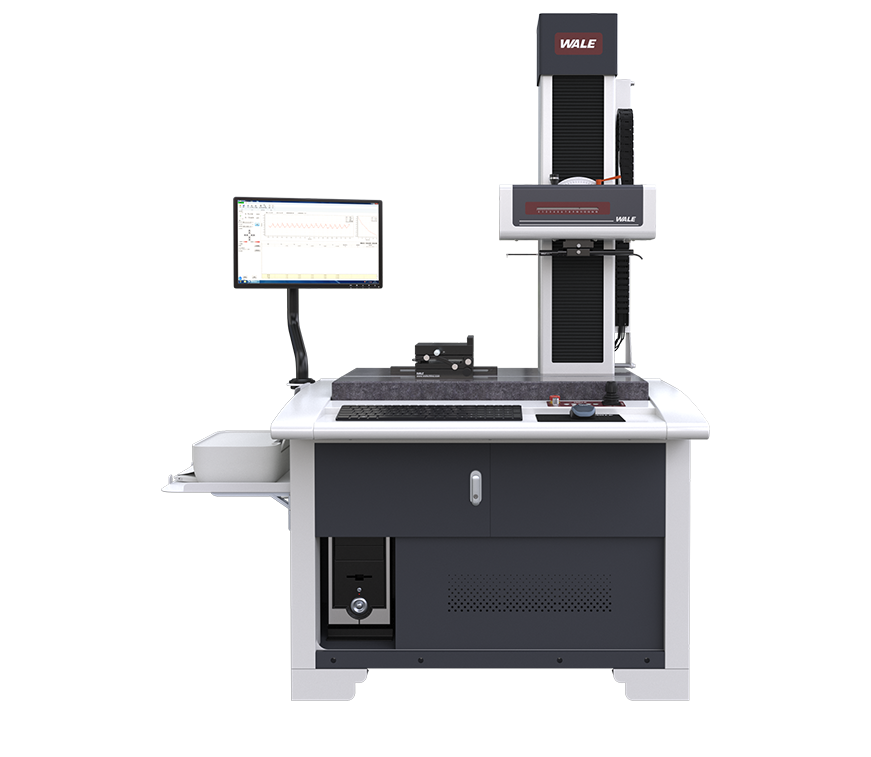

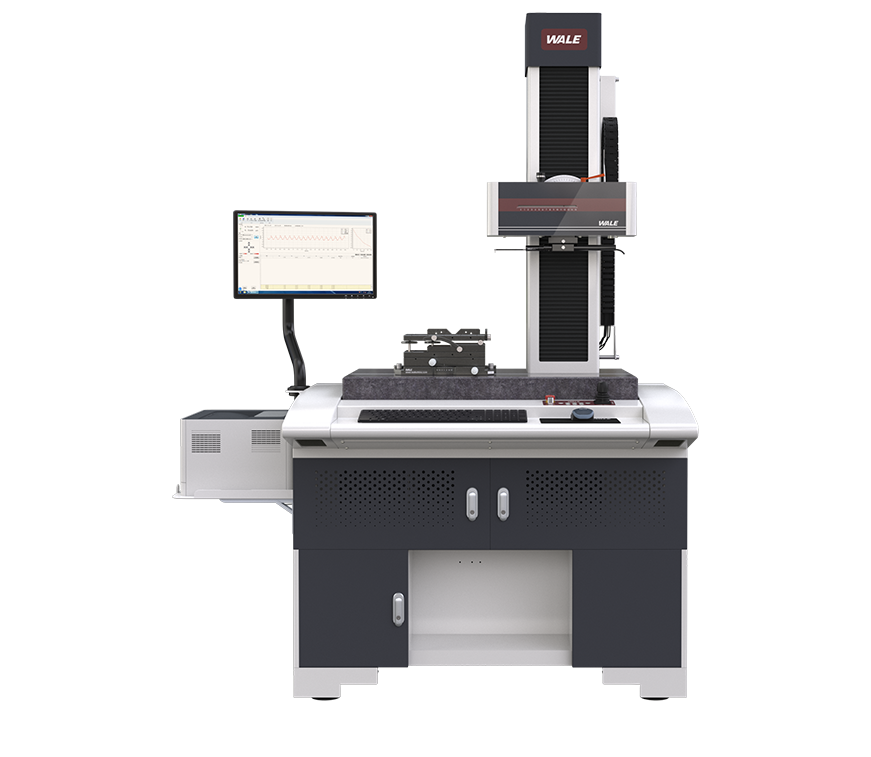

| 指标 | FR | QR | DR | 意义 |
|---|---|---|---|---|
| 残值噪音 | ≤0.010μm | ≤0.008μm | ≤0.005μm | 可测 Ra 下限 |
| 指示精度 | ±(10nm+3.5%) | ±(8nm+3.5%) | ±(5nm+2.5%) | 读数误差 |
| 重复性 1δ | ≤2nm | ≤1.5nm | ≤1nm | 抽检可信度 |
| 量程 | ±420μm | ±420μm | ±620μm | 可用台阶深度 |
🧰 逐款带你看
三档对应三种质量底线：
🔧 核心仪器
残值噪音 ≤0.005~0.010μm；
指示精度 ±(5~10nm+2.5~3.5%)；
重复性 1δ≤1~2nm
✅ 选型关键要点
- 残噪是资格线：想测 Ra X，残噪至少要 ≤X/10。
- 比例项别忽略：±2.5% 在大 Ra 时是主导误差项，两档差距缩小。
- 重复性决定抽检方案：1δ 越小，同样置信度所需抽检量越少。
- 国标对齐：最新国标将残值噪声列为重要指标，验收条款引用国标更有力。
- 滤波与参数模板：λc 六档 + 评定长度可调，按标准固化模板避免人为差。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 只信厂家数字：三项指标装机后用标准件复测，实数进验收。
- 方向性纹路测错向：走针方向与纹理方向关系固定，模板里锁死。
- 温度漂移当仪器坏：恒温波动先于怀疑仪器；20±1℃ 是精密档的前提。
- 放大器增益乱调：量程与增益按规程切换，别凭手感。
🙋 常见问题
- 残值噪音怎么测？
- 洁净光学平晶上让测针「空走」，输出 RMS 即残噪；DR 的 ≤0.005μm 就是这么标出来的。
- 指示精度里的 2.5% 什么时候主导？
- Ra 越大比例项越大：Ra 0.8μm 时 2.5%≈20nm 已超固定项 5nm。
- 重复性 1δ≤1nm 意味着什么？
- 同一镜面十连测离散小于 1nm——抽检单次结果即接近真值，减少复测成本。
- 三档能互测校验吗？
- 可用同一标准粗糙度片做期间核查，三档数据互比发现漂移。
- 指标写进合同怎么表述？
- 按「残噪 ≤0.005μm、指示精度 ≤±(5nm+2.5%)、重复性 1δ≤1nm（标准片实测）」三项写验收条款。
🏭 他们都用得上
指标读法已通，验机三板斧走起
