声学成像仪怎么选？麦克风阵列、频率范围、三大场景（局放/泄漏/异响）一次讲清
声学成像仪靠麦克风阵列把听不见的声音画成云图。选型看三件事：①阵列规模——麦克风数量越多定位越准（DT-1980 系列 138 只 MEMS）；②频率范围——超声波段抓局部放电与气体泄漏，可调频率下限决定低频异响能不能测；③场景匹配——电力局放巡检、压缩空气泄漏排查、设备异响定位三类主用途对应不同频段设置。
视频为本文内容的浓缩版，口径与下面的正文、对照表一致；推荐机型取本篇代表型号，可按预算与实际量程再作调整。
压缩空气漏了多少听不见、电气柜里哪只绝缘子在放电看不到——声学成像仪就是把这些「听不见的声音」画成一张云图：声音从哪来，屏幕上哪个点亮。
原理一句话：传声器阵列 + 波束成形。几十上百只麦克风同时收声，算法算出声源方向，叠加在摄像头画面上，泄漏点、放电点直接标出来。
选型三看：
① 看阵列规模——麦克风数量决定定位精度与灵敏度。138 只 MEMS 阵列（DT-1980）是工业级主流配置，数量越多云图越细。
② 看频率范围——这是三类场景的分水岭：超声波段（20kHz 以上）抓局部放电和微小泄漏，人耳全聋但仪器看得清；可听声段（2kHz 起，DT-1980 可调下限）测机械异响、噪声源定位。要「三项全能」，认宽频可调机型。

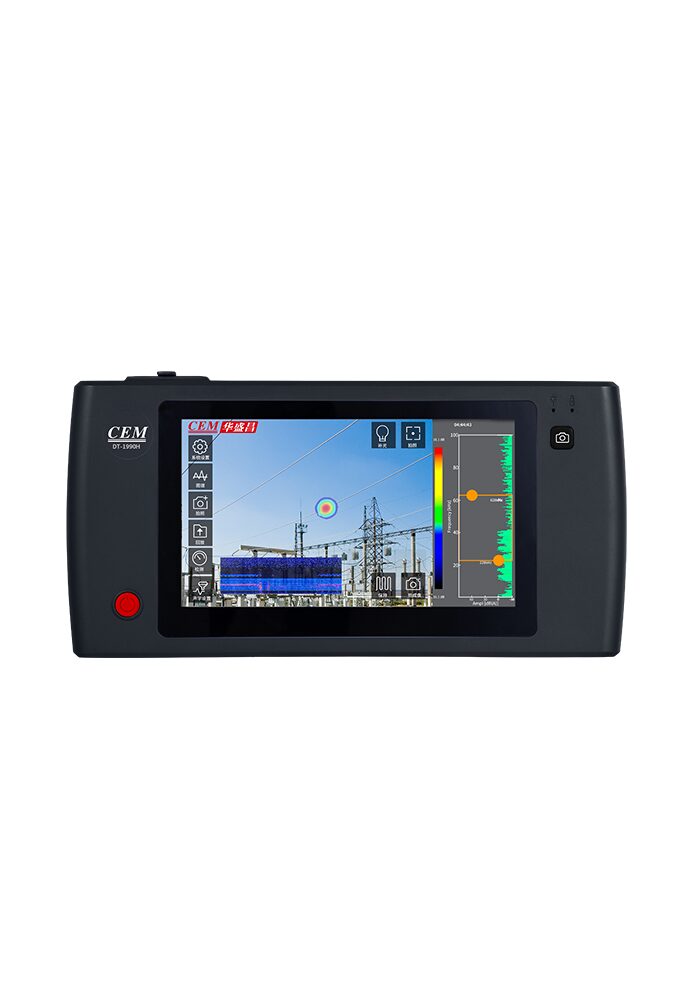

③ 看智能程度——1980 经典款三项全能；1980PRO 云图更直观；1990H 自研智能款，识别诊断能力更强，电力巡检提效。
🧰 逐款带你看
按「先在哪儿用」排的序，每款第一句就是适合谁。
以下均为嘉品仪器在售机型，含原厂直发、上门安装调试与操作培训。
138 麦克风阵列的经典款：局放、气体泄漏、异响定位三项全能。
- 138 个高灵敏度数字 MEMS 麦克风
- 频率可调 2kHz 起步
- 局部放电/气体泄漏/噪声异响定位
📊 一张表选对型号
不想看长文？第一张表按场景直接对。
| 你的场景 | 推荐机型 | 理由 |
|---|---|---|
| 压缩空气/氮气泄漏排查 | DT-1980 | 超声波段抓泄漏，138 麦克风定位 |
| 电气柜/变电站局放巡检 | DT-1990H | 智能识别诊断，云图直观 |
| 设备异响与噪声源定位 | DT-1980PRO | 可调频率覆盖可听声段 |
| 三项全能一台通吃 | DT-1980 / DT-1990H | 宽频可调 + 阵列成像 |
第二张表按机型横着比。
| 机型 | 阵列 | 特点 | 适合谁 |
|---|---|---|---|
| DT-1980 | 138 MEMS | 2kHz 起可调，三项全能 | 综合检测主力 |
| DT-1980PRO | 手持式 | 云图直观，位置+辐射状态 | 现场快速成像 |
| DT-1990H | 智能款 | 自研智能识别诊断 | 电力巡检提效 |
🔧 核心仪器
CEM 华盛昌 DT-1980 / DT-1980PRO / DT-1990H
✅ 选型关键要点
- 麦克风数量就是定位精度：阵列越大波束越窄，泄漏点标得越准——138 只 MEMS（DT-1980）是工业级门槛，别拿几十麦克风的「玩具」测高压柜。
- 频率下限决定异响能不能测：局放和泄漏在超声波段，机械异响在可听声段；2kHz 起可调（1980）才能横跨三类场景。
- 泄漏排查看灵敏度：小孔泄漏声能微弱，阵列增益与算法决定「多远能听见多小的漏」；先在场内最吵环境试机。
- 局放检测认电力场景验证：绝缘子污闪、悬浮放电、沿面放电特征不同，智能识别款（1990H）能直接给类型参考。
- 拍照叠加是刚需：声云图必须叠加可见光画面，泄漏点在设备上的具体位置一眼可指——确认机型支持双光融合显示。
- 现场噪声越吵越考验算法：车间风机 background 噪声大，波束成形抗噪能力决定能不能在产线开机状态下测。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 雨雪大风天测泄漏：风声雨声全是强噪声源，云图全是亮斑——选安静时段测，或给麦克风戴防风罩。
- 只看亮点不辨类型：泄漏、放电、异响在云图上都会亮，要结合频段与现场工况判类型，智能款可辅助识别。
- 拿声像仪替代定量检测：声学成像定位「哪里漏」，漏率大小还要配流量计定量——定位和定量是两件事。
- 测高压柜不按安全距离：声像仪不是免死金牌，巡检安全规程一样要守。
- 麦克风阵列当传家宝：MEMS 麦克风怕潮怕灰，用完即装箱，定期自检阵列健康度。
🙋 常见问题
- 声学成像仪能测多大的漏？
- 取决于背景噪声与距离：安静环境下小孔高压泄漏几米外就能成像；车间噪声大时要靠近或停机测。阵列规模（138 麦克风）与算法决定下限。
- 局放、泄漏、异响一台机器都能测吗？
- 能，前提是频率范围覆盖：超声波段测局放与泄漏，可听声段测异响。DT-1980 系列 2kHz 起可调，三类场景一台通吃。
- 和超声波检漏笔有什么区别？
- 检漏笔只告诉你「有声音」，要拿着探头到处找；声学成像仪直接在屏幕上标出声源位置，高压带电、高处、危险区域不用靠近，效率差一个量级。
- 室外风大的时候能测吗？
- 风是强噪声源，会污染整个频段——戴防风罩、避开风口、选安静时段；大风天测出的云图亮斑多半是风不是漏。
