一体机行程与量程怎么选？X 120-220mm、Z1 20mm 的边界与对策
粗糙度轮廓一体机｜仪器选型选购指南
一句话结论
一体机的量程边界要提前量：X 轴 120-220mm（WaleSurf10 标准版 120-150）、Z1 一体式传感器量程 20mm（FDI）或 ±5/±7/±10mm 可选（WaleSurf10）。工件对角线 ≤200mm、台阶 ≤20mm 是舒适区；超界走复合机（X 300mm）或分段测量。
一体机「单次采集」的代价是量程相对紧凑，选型前把三个数对清楚：

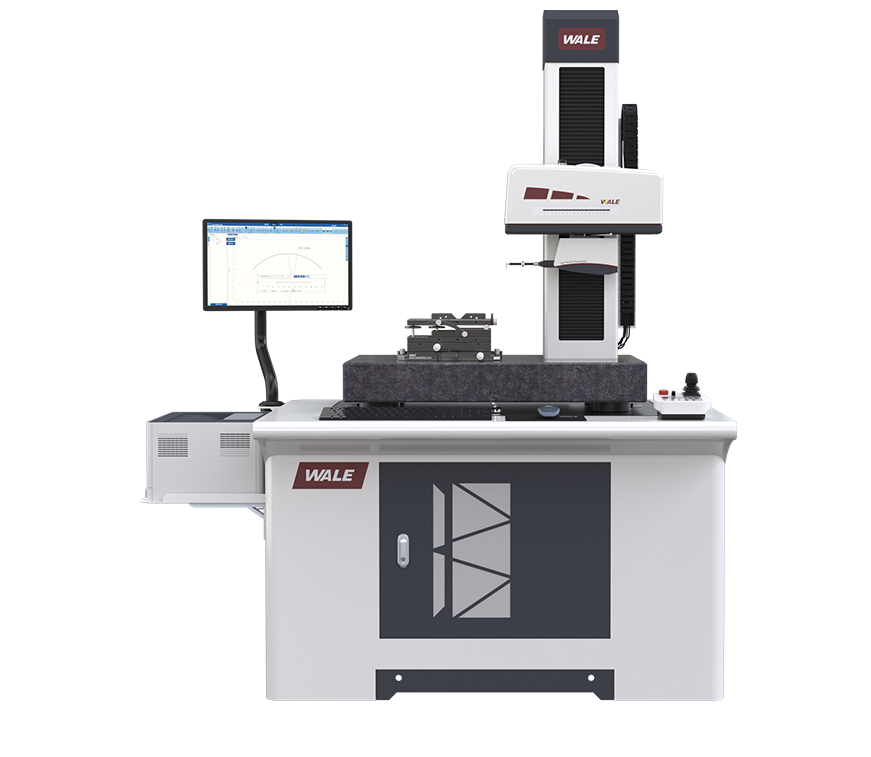

① X 轴行程：CQI / FDI 为 120-220mm，WaleSurf10 标准版 120-150mm（plus 120-220mm）——被测轮廓的展开长度要在行程内。
② Z1 传感器量程：FDI 一体式传感器 20mm——一次扫描能跨的最大台阶/起伏；WaleSurf10 为 ±5/±7/±10mm 可选。
③ Z 轴行程：320-620mm——上下调节空间，按工件高度选。
超界对策：大台阶分两段扫（基准统一）；长轮廓转复合机（X 300mm）；重形貌大工件看 FD。
✦
量程边界速查
| 你的工件 | 是否舒适区 | 对策 |
|---|---|---|
| 轴类 / 套圈 / 小壳体（≤200mm） | ✅ 舒适区 | 直接上一体机 |
| 台阶 ≤20mm | ✅ | FDI 一次采全 |
| 台阶 20~60mm | ⚠️ 分段或换机 | 复合机 / 轮廓仪 |
| 轮廓展开 >220mm | ⚠️ | 复合机 X 300mm 或分段 |
| 大板类 / 长母线 | ❌ | 复合机 / FD（X 300mm） |
🧰 逐款带你看
三档量程对照：
📊 一张表选对型号
🔧 核心仪器
X 120-220mm；
Z1 量程 20mm（FDI）/ ±5-10mm（WaleSurf10）；
Z 轴 320-620mm
✅ 选型关键要点
- 两个数先量好：最长轮廓展开长度、最大台阶高度——五分钟定路线。
- Z1 量程≠行程：20mm 是一次扫描可跨的起伏，Z 轴 420/620 是调节空间。
- WaleSurf10 的 ±5/7/10 可选：按最大台阶选档。
- 分段测量要统一基准：分段拼接的基准与拟合方案随设备交付。
- 量程尴尬期预案：产品大型化规划提前说，选复合机路线更稳。
💡 温馨提示
下面这几条都是真金白银踩出来的，下单前扫一眼。
- 拿最大件试舒适区：寄样实测最大件，别按平均件定。
- 台阶差 1mm 也算超：20mm 量程卡的是总起伏，不是台阶数。
- 忽略玻璃/薄件变形：装夹力影响量程利用，工装同步评审。
🙋 常见问题
- X 220mm 能测展开 230mm 的轮廓吗？
- 边缘情况评审：部分工件可斜置或分段；按实样定。
- Z1 20mm 是说只能测 20mm 高的件吗？
- 不是——是「单次扫描可跨的表面起伏」20mm；工件本身高度由 Z 轴行程（420/620mm）解决。
- WaleSurf10 的 ±5/±7/±10 怎么选？
- 按最大台阶 + 30% 余量选；±10mm 档覆盖 14mm 级台阶。
- 一体机量程会出更大版本吗？
- 以在售规格为准；大行程需求当前推荐复合机路线。
- 分段测量精度会打折吗？
- 基准与拟合得当时影响可控；分段方案随设备交付并验证。
🏭 他们都用得上
量程五分钟判定，一站配齐
- 🧩 CQI / FDI / WaleSurf10
同系列另外两篇
📖 《粗糙度轮廓一体机怎么选》 ｜ 《WaleSurf10 与 plus 怎么选》
延伸阅读 · 技术干货
📚 测量能力边界看《形貌、轮廓、粗糙度仪、粗糙度轮廓、圆柱度、圆度、波纹度测量仪》；选型总框架见《几何测量与光学仪器终极选型指南》。
把工件两个数发我们（最长展开 + 最大台阶），回「量程判定 + 路线建议」，含免费寄样测试。
