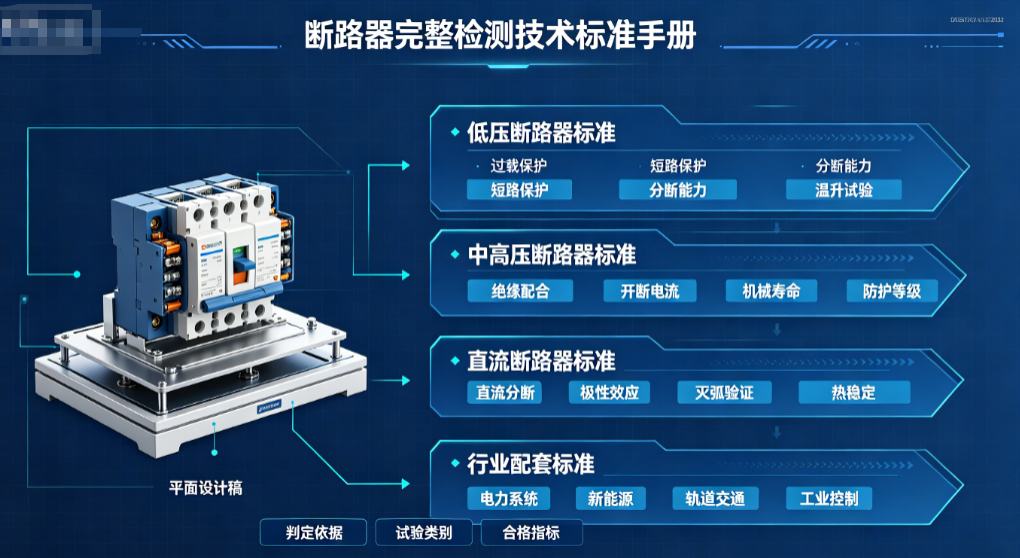

断路器完整检测技术标准手册（分低压、中高压、直流、行业配套标准，含项目判定依据、试验类别、合格指标）
一、标准体系总览
（一）国际核心 IEC 标准
1. 低压断路器 IEC 60947-1：低压开关设备和控制设备 总则 IEC 60947-2：低压开关设备和控制设备 第 2 部分：断路器（ACB/MCCB/ 塑壳 / 框架） IEC 60898-1：家用微型断路器 MCB 通用规范 IEC 62477-1：光伏直流断路器安全标准
2. 高压交流断路器 IEC 62271-1：高压开关设备共用技术要求 IEC 62271-100：高压交流断路器（真空 / SF₆通用） IEC 62271-101：高压合成试验导则（短路开断试验）
3. 高压直流断路器 IEC 62271-301：高压直流开关设备与断路器
（二）国内国家标准（GB，强制 / 推荐）
1. 低压≤1kV
GB/T 14048.1-2019 低压开关设备和控制设备 总则 GB/T 14048.2-2023 低压开关设备和控制设备 第 2 部分：断路器（工业 ACB/MCCB） GB 10963.1-2023 家用及类似场所过电流保护微型断路器 MCB（CCC 强制） GB/T 16916.1 剩余电流动作断路器 RCBO
2. 中高压≥3.6kV
GB/T 11022-2020 高压开关设备和控制设备 共用技术要求 GB/T 1984-2024 高压交流断路器（等效 IEC62271-100，真空、SF6、油浸通用） GB/T 3309-2021 高压开关设备短路开断合成试验方法 GB/T 39891-2021 52kV 及以上断路器电气耐久性试验方法 GB/T 16927.1 高电压试验技术 通用试验导则 GB/T 7354 局部放电测量
3. 直流断路器专用国标
GB/T 38328 光伏直流断路器 GB/T 34120 柔性直流输电系统断路器
（三）电力行业 DL/T 标准（电网交接、运维试验）
DL/T 403-2017 3.6kV～40.5kV 高压真空断路器订货及试验规范 DL/T 593-2016 高压开关设备和控制设备使用导则、现场试验要求 DL/T 615 高压断路器运行试验规程 GB 50150-2016 电气装置安装工程 电气设备交接试验标准（SF6 / 真空断路器现场全套试验）
（四）电网企业标准（国网 / 南网招标检测）
Q/GDW 13085.1 12kV～40.5kV 柜内交流断路器采购及检测规范 Q/GDW 11154 高压断路器在线监测技术导则
（五）轨道交通、新能源专项标准
EN 50155 轨道交通车载断路器（国标 GB/T 21486 等同转化） IEC 61215、GB/T 31467 光伏、储能直流断路器配套测试规范
（六）环境、防护配套通用标准
GB 4208 外壳防护等级 IP 代码（防尘防水） GB/T 2423 电工产品环境试验（高低温、湿热、振动） GB/T 17626 电磁兼容 EMC（断路器辅助回路、智能脱扣器）
二、按检测项目划分：分项目标准依据、技术指标、合格判据
第一部分：机械特性检测标准（出厂试验 + 交接试验必做）
1. 分合闸时间、同期性、弹跳、速度
适用标准 高压：GB/T 1984-2024、DL/T 403、IEC 62271-100 低压：GB/T 14048.2、IEC 60947-2 标准规定技术限值 1）同期性（同相断口 / 三相相间）
· 真空断路器：相间同期差≤2ms；同相各断口≤1ms
· SF6 高压断路器：相间同期差≤3ms
· 油浸断路器：相间同期差≤5ms 2）弹跳指标
· 触头弹跳时间≤2ms，弹跳幅值不超额定开距 5% 3）速度要求
· 刚分速度、刚合速度符合产品技术规范，误差 ±10% 4）线圈动作电压试验（标准强制）
· 分闸：额定控制电压 30%～65% 可靠分闸；低于 30% 不得动作
· 合闸：额定控制电压 85%～110% 可靠合闸；低于 85% 禁止合闸 试验判定：无卡滞、无拒分拒合，行程 - 时间曲线无异常尖峰、无平台偏移。
2. 机械操作寿命试验（型式试验）
标准依据 高压 GB/T 1984、低压 GB/T 14048.2
· 户内真空断路器：机械操作≥10000 次无故障
· 框架 ACB 断路器：机械寿命≥10000 次，电气寿命≥2000 次
· 塑壳 MCCB：机械寿命≥8000 次
· 微型 MCB：机械寿命≥10000 次 合格要求：全程无机构卡涩、触头无严重烧蚀、回路电阻增量≤20%。
3. SF6 断路器专项机械配套试验（GB 50150、DL/T 403）
SF6 气体微水测试、密封性年泄漏率≤0.5%；密度继电器动作压力校验、合闸电阻投入时序检测。
第二部分：电气性能检测标准
1. 主回路回路电阻测试
标准方法：四线法直流压降法（GB/T 11022、DL/T 593） 试验电流：≥100A 直流大电流 判定规则： 实测回路电阻≤出厂铭牌标称值；同台复测阻值增长≤20% 为合格；超出限值判定触头磨损 / 连接松动。
2. 绝缘性能全套试验
（1）绝缘电阻试验
标准：GB/T 14048.1、GB/T 1984 试验电压：低压 500V 兆欧表；中高压 2500V/5000V 兆欧表 合格指标：全新设备主回路对地、断口间绝缘电阻≥1000MΩ；运维旧设备≥100MΩ。
（2）工频耐压试验（1min 耐压，无击穿、无闪络）
标准：GB/T 16927.1、GB/T 11022
· 低压 690V 断路器：2500V/1min
· 12kV 真空断路器：42kV/1min
· 40.5kV 断路器：95kV/1min 现场交接试验执行出厂电压 80% 耐压（GB 50150）。
（3）雷电冲击耐压（型式试验）
标准波形 1.2/50μs，正负极各 15 次无击穿；超高压增加操作冲击耐压 250/2500μs。
（4）局部放电 PD 试验（GIS/SF6 高压断路器强制）
标准 GB/T 7354、IEC 62271-100 额定相电压下局部放电量≤10pC 为合格，用于预判内部绝缘气隙、放电缺陷。
3. 温升试验（型式试验强制）
标准 GB/T 14048.2、GB/T 1984 额定电流持续运行，稳态后温升限值：
· 主回路铜触头：≤65K
· 铜镀银触头：≤75K
· 辅助控制回路：≤40K 无过热、无变色、绝缘无老化损伤。
4. 脱扣保护特性校验（低压断路器核心）
标准 GB/T 14048.2、IEC 60947-2 四段保护（长延时 / 短延时 / 瞬时 / 接地）动作电流误差 ±5% 以内； 绘制 TCC 时间 - 电流曲线，上下级保护选择性配合符合配电设计要求。
第三部分：短路开断、关合能力型式试验标准（仅权威试验站可开展）
1. 极限短路分断 Icu、运行短路分断 Ics（低压） 标准 GB/T 14048.2、IEC 60947-2 试验操作序列：
· Icu：O-t-CO；试验后允许不能继续承载额定电流，但无爆炸、无外壳破裂；
· Ics：O-t-CO-t-CO；试验后仍可正常承载额定电流、绝缘完好。 功率因数按标准匹配：小电流 cosφ=0.95，大短路电流 cosφ=0.2。
1.
高压短路开断、瞬态恢复电压 TRV 标准 GB/T 1984-2024、GB/T 3309 合成试验导则 额定短路开断电流（20kA/31.5kA/50kA/63kA），严格匹配 TRV 峰值、上升率； 包含非对称短路开断（直流分量时间常数达标）、线路充电电流开合、背对背电容器组开合试验。
2.
3.
直流断路器专项开断标准 GB/T 38328 光伏直流断路器：考核直流电弧熄灭、故障电流分断、无重燃； GB/T 34120 柔性直流断路器：电流转移、耗能支路能量吸收试验。
4.
第四部分：环境适应性、可靠性配套检测标准
1. 高低温循环、湿热试验：GB/T 2423（-40℃～+85℃循环）
2. 振动耐久试验：GB/T 11022，模拟车载、风电、轨道交通振动工况
3. IP 防护试验：GB 4208，防尘防水 IP30/IP44/IP54 等
4. EMC 电磁兼容：GB/T 17626，智能脱扣器、在线监测模块抗干扰测试
5. 盐雾腐蚀：GB/T 10125，户外防腐型断路器 480h 中性盐雾无红锈
三、三类试验划分：型式试验、出厂试验、现场交接试验标准清单
1. 型式试验（新产品认证、CCC、型式报告全套项目）
执行全套标准：GB/T 1984（高压）/GB/T14048.2（低压） 必做项目：机械特性全套、机械寿命、温升、绝缘耐压、局部放电、短路开断关合、脱扣特性、环境温湿度、振动、EMC、IP 防护。
2. 出厂试验（每台产品 100% 检测，合格证依据）
标准依据：GB/T 11022、GB 50150 必检：回路电阻、绝缘电阻、工频耐压、分合闸时间 / 同期、线圈动作电压、防跳闭锁功能、SF6 气体参数（高压）。
3. 现场交接试验（变电站 / 成套柜安装后验收）
标准 GB 50150-2016、DL/T 593 项目：绝缘电阻、回路电阻、分合闸同期 / 速度、线圈直流电阻、工频耐压（80% 出厂电压）、SF6 微水与密封性、机构动作校验。
四、分行业专用检测标准汇总
1. 电力电网（输变配电高压断路器）
基础：GB/T1984、GB/T11022、DL/T403、Q/GDW 国网采购标准 专项：发电机断路器 GCB（IEC 62271-100 附录）、直流换流站 HVDC 断路器 GB/T34120。
2. 工业低压配电（ACB/MCCB）
GB/T14048.2、IEC60947-2；防爆断路器配套 GB 3836 防爆标准。
3. 轨道交通（地铁 DC750V/1500V 直流断路器）
GB/T 21486（等同 EN50155）、IEC 60077 机车电气设备标准，增加振动耐久、过电压冲击试验。
4. 光伏 / 风电新能源直流断路器
GB/T 38328、IEC 62477-1，增加 1500V 直流熄弧、低电压穿越 LVRT 联动测试。
5. 家用微型断路器 MCB
GB 10963.1-2023（CCC 强制国标）、IEC60898-1，侧重短路保护、温升、机械寿命。
五、标准执行通用判定总则
1. 失效机理一致性：所有试验中出现的失效模式，必须与产品实际运行故障模式一致，否则试验数据无效；
2. 测量环境条件：标准基准环境温度 20℃±5℃，湿度 45%～75%，试验前样品充分恒温；
3. 计量校准要求：所有试验仪器（回路电阻测试仪、机械特性仪、耐压设备、继电保护测试仪）需按 ISO 17025 定期计量校准，出具校准证书；
4. 数据有效性：型式试验每组有效试样不少于 3 台，出厂试验单台 3 次复测取平均值；
5. 报告合规性：检测报告必须标注对应标准编号、版本号、试验条件、原始曲线、合格判定依据，满足 CMA/CNAS 实验室评审要求。
