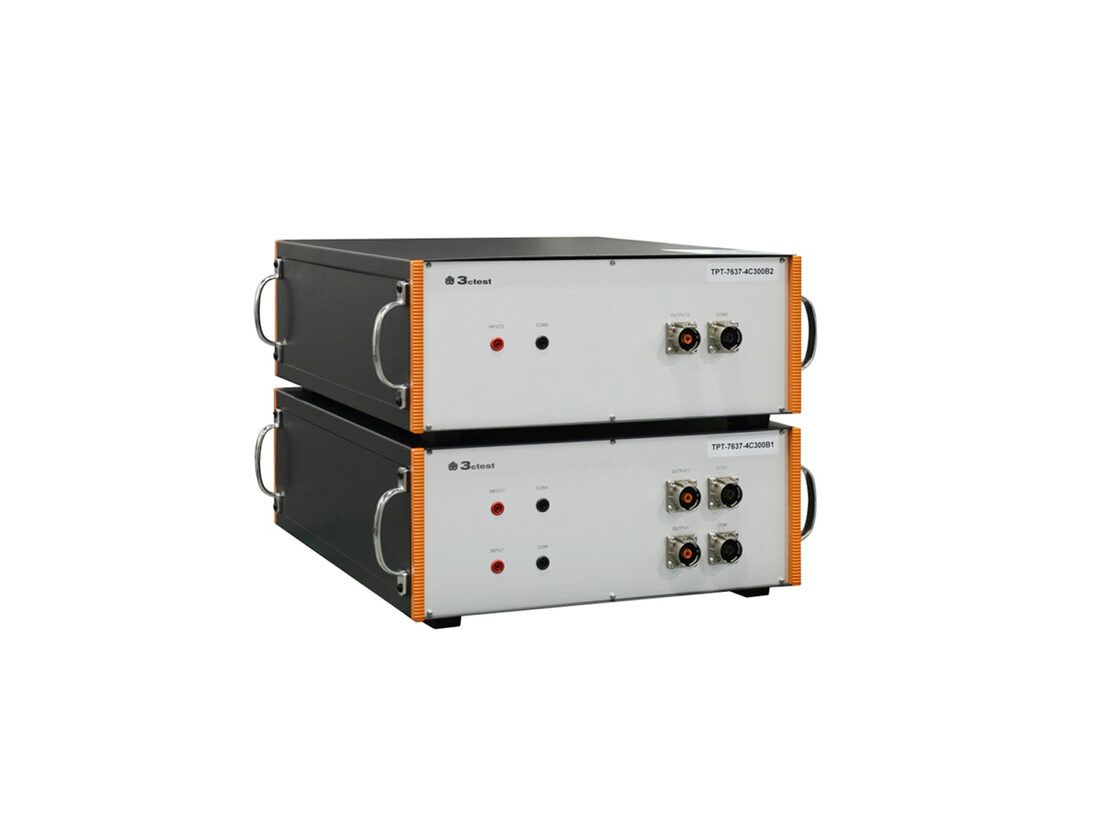

耦合变压器 TPT-7637-4C300B1/B2

型号:TPT-7637-4C300B1/B2
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

TPT-7637-4C300B1/B2耦合变压器是针对ISO 7637-4:2020中的低频正弦骚扰脉冲B瞬态抗扰测试设计的宽带耦合变压器,可以将时谐信号(正弦)或脉冲信号通过磁耦合方式传递给受试设备(EUT),具有波形无畸变、与EUT物理隔离等特点,也可应用于GJB 151B等标准的传导敏感度(抗扰度)测试。

产品特点

> 负载电流大
> 功率容量大
> 频率范围宽
> 高压屏蔽电源端口

产品标准
ISO标准
  • ISO 21498-2
  • ISO/TS 7637-4
GJB标准
  • GJB 151B
其他标准
  • VW 80300
应用行业
汽车电子汽车电子
军工军工
产品参数
技术参数

频率范围

10 Hz ~ 300 kHz

最大输入输出交流电压

140 Vpp

最大输入输出交流电流

100 App

最大EUT电流

DC 300 A

最大EUT电压

DC 1500 V

输入端子

75 A空心同轴端子

输出端子

300 A高压屏蔽端子

匝数比

1:1

尺寸

4U 440 mm (W)*190 mm (H)*585 mm (D)

重量

单台约65 kg

产品配件
选配附件
1纹波信号发生器型号:RSG 80C50
最大开路电压(Vpp):160 Vpp
最大输出电流(App):100 App
频率范围:10 Hz ~ 300 kHz
2纹波信号发生器型号:RSG 80C100
最大开路电压(Vpp):160 Vpp
最大输出电流(App):200 App
频率范围:10 Hz ~ 300 kHz
