规格参数
产品特点
- 扫码、打印、报表、存档、数据库
- 参数设置、MES对接
- 用户权限管理
实验室功能
01、过流保护
拉载电流从 A 按斜率上升至指定电流 B，
记录关段电流、时间
设定条件：电流 A / 电流 B / 上升斜率
测试结果：关断电流点 / 关断时间 / 切断波形图
02、短路保护
拉载电流从 A 按斜率上升至指定电流 B，
记录关断电流、时间
设定条件：电流 A / 电流 B / 上升斜率
测试结果：关断电压点 / 关断时间 / 切断波形图
03、过压测试
从制定电压 A 按斜率上升至制定电压 B，
记录关断电压、时间
设定条件：电流 A / 电流 B / 上升斜率
测试结果：关断电压点 / 关断时间 / 切断波形图
参考时间: 5 - 10S
04、欠压测试
从制定电压 A 按斜率下降至制定电压 B，
记录关断电压、时间
设定条件：电流 A / 电流 B / 下降斜率
测试结果：关断电压点 / 关断时间 / 切断波形图
参考时间: 5 - 10S
05、漏电流测试
从制定漏电流起始开始逐步线性增加可以分析仪出产品保护漏电流实际值
参数

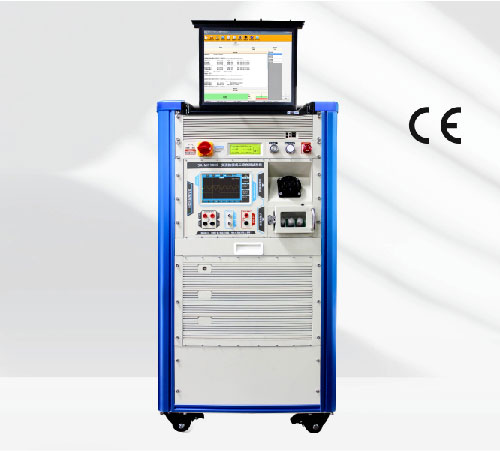

| 型号 | SAIMR9000 | |||
| 状态 | 设定值 | 动作状态 | 延时时间 | |
| 上电自检 | 自检成功 | 进入待冲状态 | 1S | |
| 自检失败 | 故障报警 | 0.1S | ||
| 充电时序控制 | 监测点1电压值：6±0.8V-12VPWM | 充电进行中，继电器闭合 | 1S | |
| 监测点1电压值：9±0.8V-12VPWM | 充电完成，继电器断开 | 1S | ||
| 监测点1电压值：12±0.8V电平 | 插座未连接，继电器断开 | 1S | ||
| 监测点1电压值：其他 | 通讯故障，继电器断开 | 1S | ||
| 接地检测 | 接地 | 继电器闭合 | 1S | |
| 未接地 | 断电器断开 | 1S | ||
| 过压 | 线路过压≥258±10V | 继电器断开，待下降到 254±10V， 延时（5±1）S 后闭合，无限循环 | 0.1S | |
| 线路电压正常176-264V | 继电器闭合，进入充电状态 | 1S | ||
| 欠压 | 线路电压≤176V | 继电器断开，待上升到 196±10V， 延时（5±1）S 后闭合，无限循环 | 1S | |
| 线路电压正常176-264V | 继电器闭合，进入充电状态 | 1S | ||
| 过流 | 线路电流在 8.4A < I≤10A±0.2A | 继电器断开，故障灯亮，持续10S后自动恢复，循环3次后依旧过流则永远断开，解除后恢复正常工作状态 | 30S | |
| 线路电流在 10A < I≤12A±0.2A | 继电器断开，故障灯亮，持续10S后自动恢复，循环2次后依旧过流则永远断开，解除后恢复正常工作状态 | 10S | ||
| 线路电流>12A±0.2A | 继电器立即切断，解除后且重新上电恢复正常工作 | 2S | ||
| 线路电流<8A | 继电器闭合 | 0.1S | ||
| 短路 | 线路电流>22A | 继电器立即切断 | 0.1S | |
| 漏电 | 漏电电流>30mA | 继电器立即切断 | 0.1S | |
| 线路无漏电 | 继电器闭合，进入充电状态 | 0.1S | ||
| 过温保护 | 线路板 | 温度超过85℃并持续3S | 继电器立即切断 | 2S |
| 温度低于65℃并持续3S | 继电器闭合，恢复充电状态 | 2S | ||
| 插头 | 温度超过85℃并持续3S | 继电器立即切断 | 2S | |
| 温度低于65℃并持续3S | 继电器闭合，恢复充电状态 | 2S | ||
| 耐压绝缘测试 | ||||
| 耐压测试 | AC: 3.5KV DC: 5KV IR: 1KV | |||
| 漏电流 | 10mA | |||
