规格参数

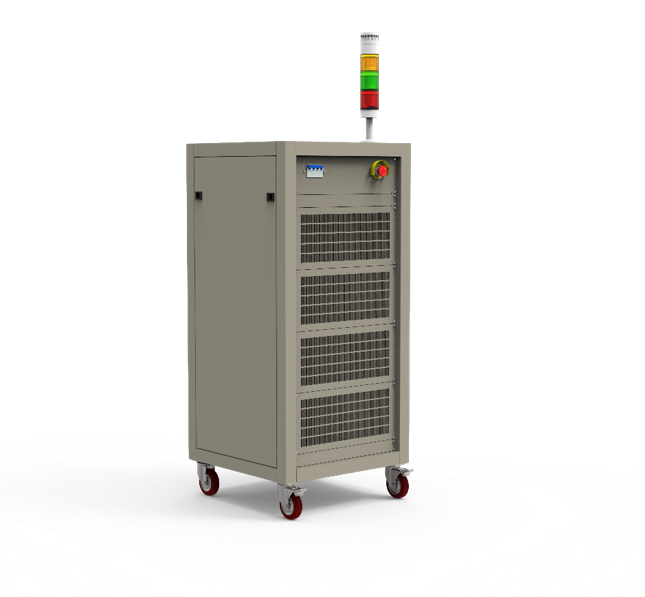

设备型号 | CT5001BQ | ||
通道数 | 单层通道16，最多支持32通道并联，每通道可带辅助通道（16Ch温度+16Ch个电压+8Ch压力） 注意：只支持偶数通道并联，不支持奇数通道并联，即只支持单个电源板上2个通道一起并联。 | ||
机箱尺寸 | 700mm(宽）*600mm（深）*1311 mm（高） | ||
输入 | 功率 | 60KW（60V25A32C要求的最大满载输入功率） | |
电源 | AC380V50HZ | ||
阻抗 | ≥1MΩ | ||
电压 | 量程 | 60V | |
输出范围 | -60V～60V或-30V～30V | ||
精度 | ±0.05%FS（满量程）（25℃±5℃） | ||
分辨率 | 5位有效数字（自动） | ||
电流 | 档位 | 30V40A支持通道在线并联 | |
档位 | 60V25A支持通道在线并联 | ||
输出范围 | 充电：量程2‰～100%满量程 | 放电：量程2‰～100%满量程 | |
精度 | ±0.05%FS（满量程）（25℃±5℃） | ||
量程切换 | 支持按照电流大小自动切换量程 | ||
分辨率 | 5位有效数字（自动） | ||
输出方式 | 四电极（支持参比电极测试） | ||
恒功率 | 精度 | ±0.1%FS（控制），±0.1%FS（测量） | |
恒阻 | 精度 | ±0.1%FS（控制），±0.1%FS（测量） | |
电流响应时间（10%～90%） | <5ms | ||
电流切换时间（90%~-90%） | <10ms | ||
设备采样时间 | 记录时间≥100ms | ||
数据时间变化△t | 10ms～7200s | ||
数据电压变化△U | 电压量程的千分之一及以上 | ||
数据电流变化△I | 电流量程的千分之一及以上 | ||
充电模式 | 恒流充电、恒压充电、恒流恒压充电、恒功率充电、恒阻充电、倍率充电 | ||
放电模式 | 恒流放电、恒压放电、恒流恒压放电、恒功率放电、恒阻放电、倍率放电 | ||
截止条件 | 步骤时间、电压、电流、容量、能量、-DV、充放循环、tx、Cx、N1、N2、电流倍率、库伦效率、容量保持率、温度、电压，自定义变量 | ||
支持DCIR测试 | 支持 | ||
工况（HPPC） | 支持工况数据导入 | ||
脉冲 | 支持50mS及以上脉宽 | ||
切换时间 | <10ms | ||
效率 | 充电效率85%（max）；放电效率75%（max） | ||
保护条件 | 电压保护 | 过压保护、欠压保护 | |
电流保护 | 充电电流保护、放电电流保护 | ||
容量保护 | 充电容量保护、放电容量保护 | ||
变化趋势保护 | 恒流充电时，监控电压保护（不能下降） | ||
恒流放电时，监控电压保护（不能上升） | |||
恒压充电时，监控电流保护（不能上升） | |||
关联通道保护 | 电压辅助通道最大电压、最小电压保护 | ||
温度辅助通道最大温度、最小温度保护 | |||
硬件保护 | 防反接保护 | ||
循环 | 1～65000次，工步总数1100，最大支持5层嵌套 | ||
应用范围 | 可用于汽车动力电池、电池组、大型燃料电池等大功率电池的各种测试 | ||
通道控制模式 | 每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响。 | ||
通道特点 | 模块化设计，通道数量、量程可随用户需求随意定制 双向AC-DC设计，提高能源利用率；在放电测试环境下，电能反馈电网，节能环保 设备自带控制终端，可脱机工作，脱机时间由记录频率决定（10mS记录时，可以支持4h，100mS记录可以支持40h） | ||
噪声 | <75dB | ||
上位机通讯方式 | TCP | ||
通讯接口 | CAN2.0 | ||
数据导出格式 | EXCEL、TXT、CSV | ||
温度范围 | -10~50℃（23±2℃最佳精度） | ||
湿度范围 | ≤95% 无凝露 | ||
