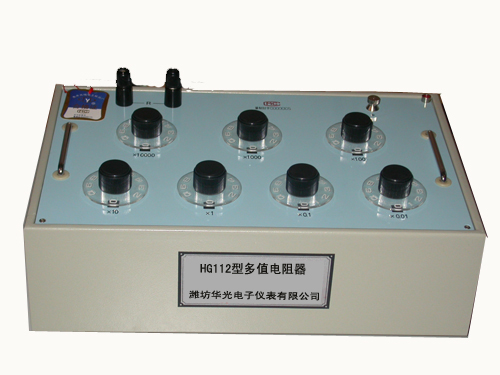

HG112型多值电阻器是按照中华人民共和国行业标准JB/T8225-99《实验室直流电阻器》所规定的技术条件制造。符合国际标准IEC477－74《实验室直流电阻器》所规定的技术要求。
一、介绍
本型号多值电阻器为串连十进盘所组成的多值电阻器，两接线柱之间的电阻值可以通过改变开关电刷触头位置而使其改变，能方便地整机校验0.02级以下的电阻器及整机校验携带式直流单臂电桥等。还可用于工厂、学校和科研单位作电测和在直流电路中作精密调节电阻之用。本电阻器具有零电阻小、电阻变差小的优点。
1、电阻值调节范围：0～111111.10Ω
2、各步进盘准确度：
3、电阻器的残余电阻R0＝（10±2）mΩ；
4、电阻器的参考功率：0.05W；标称使用功率：0.1W。
5、参考温度：20±0.5℃；标称使用温度：20±5℃。
6、参考相对湿度：40％～60％；
标称相对湿度：25％～80％。
7、电阻器线路与外壳之间的绝缘电阻≥1×1010Ω。
8、电阻器线路与外壳之间，能经受频率为50HZ，电压为
2000V的正弦波交流电压，历时1分钟不击穿。
9、 外形尺寸：410×260×150mm。
10、重量：约5kg。
|
步进盘(Ω) |
×104 |
×103 |
×102 |
×10 |
×1 |
×0.1 |
×0.01 |
|
准确度(%) |
±0.05 |
±0.01 |
±0.05 |
±0.5 |
±5 |
||
|
误差等级 |
0.005 |
0.01 |
0.05 |
0.5 |
5 |
||
三、原理及使用
电阻器的十进电阻盘采用轻压力开关结构，接触电阻与变差极小，接触稳定可靠，且寿命长。内部电阻采用高稳定锰铜合金线于瓷管上作无感式绕制，并经过严格的人工老化处理、长期考核、筛选，因此具有很稳定的电阻值。
1、正确使用仪器，使用前先将各读数盘自0～10旋转几次，使刷片接触更可靠。
2、电阻器在使用中，应不超过所规定的标称使用功率。
3、本电阻器应存放在空气温度为10～30℃，相对湿度
≤80％，不含有腐蚀仪器的气体和有害杂质的室内，且仪器不受日光的直接照射。
四、随产品一起供应的文件：
a、装箱单；
b、使用说明书；
c、产品合格证；
在用户遵守保管和使用规则下，从制造厂发货日起12个月内，如产品质量不良或不能正常工作时，本厂无偿地为用户修理。
