【产品概述】

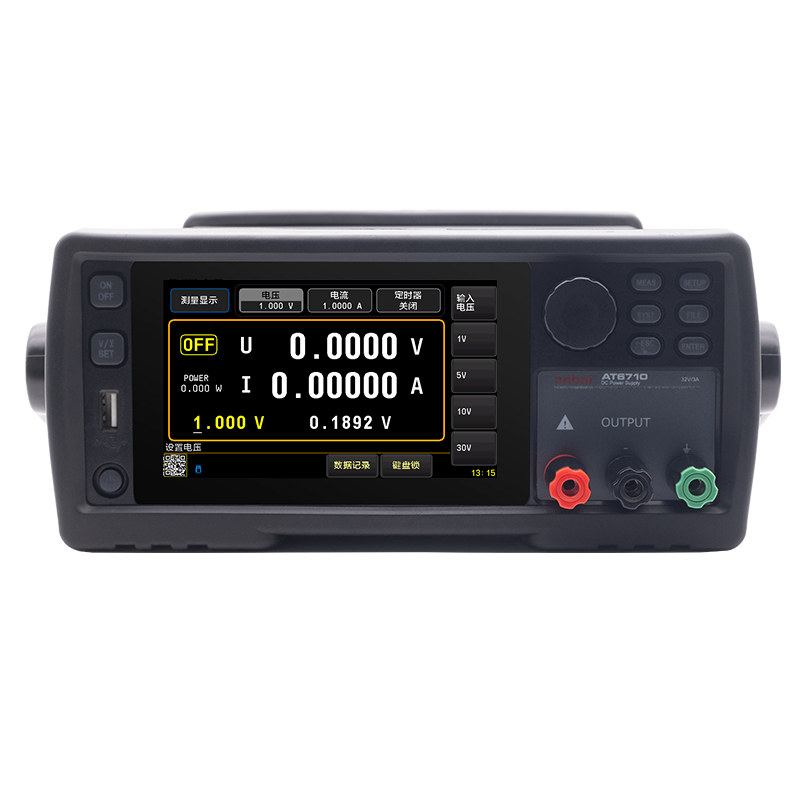

AT6710可编程直流电源具有很快的电压上升速度,并具有较高的精度及分辨率;此电源有远端补偿功能,可补偿电源到待测物线上压降;面板支持 LIST 编程,同时带有电压表,欧姆表的功能。【特征】
- ● 高精确度、高分辨率
- ● 输出线性调节,高速可靠,低噪声
- ●提供List模式,可编辑电压电流随时间变化的输出波形
【技术参数】
| 通道 | 1 |
| 额定值 | ○ |
| 电压 | 0~32V |
| 电流 | 0~3A |
| 功率 | 96W |
| 负载调节率 | ○ |
| 电压 | ≤0.01%+2mV |
| 电流 | ≤0.05%+0.1mA |
| 电源调节率 | ○ |
| 电压 | ≤0.01%+1mV |
| 电流 | ≤0.05%+1mA |
| 设定值解析度 | ○ |
| 电压 | 1mV |
| 电流 | 0.1mA |
| 回读值解析度 | ○ |
| 电压 | 0.1mV |
| 电流 | 0.01mA |
| 设定值精确度 | ○ |
| 电压 | ≤±0.03%+3mV |
| 电流 | ≤±0.05%+2mA |
| 回读值精确度 | ○ |
| 电压 | ≤±0.02%+3mV |
| 电流 | ≤ ±0.05%+2mA |
| 纹波 | ○ |
| 电压 | ≤3mV Vpp |
| 电流 | ≤3mA rms |
| 上升时间 | ○ |
| 空载 | ≤20mS |
| 满载 | ≤20mS |
| 下降时间 | ○ |
| 空载 | ≤150mS |
| 满载 | ≤150mS |
| 编程语言 | SCPI和 Modbus (RTU) |
| 接口 | RS232/RS485/LAN/TYPE-C |
| 其它 | 5英寸TFT-LCD真彩显示,触摸屏 |
| 附件 | ATL509测试电缆;电源线 |
| 可选附件 | ATL108 RS232 通讯线缆; |
| 尺寸 | 外尺寸(mm):263 (宽)x107(高)x394 (深) |
| 重量 | 10公斤 |
❓ 常见问答 8 查看更多 →
问:线性电源和开关电源到底怎么选?
答:看两件事:纹波敏感度和功率。精密测量、传感器供电、低噪放大电路选线性(如 TH6512、TK6100、AT6710);功率大、长时间老化、产线供电选开关(如 62000H、SP8000)。
📖 完整选型选购指南:可编程直流源怎么选
问:宽范围机型和固定档位机型差在哪?有什么要注意的坑?
答:宽范围机型一台能覆盖多种电压电流组合(如 40V/25A 与 10V/100A 用同一台),适合多品种研发;固定档位机型在单一档位精度与价格更优。坑在于:宽范围机型的最大功率是折线限制,不是任何电压都出满电流,按实际工作点核算。
📖 完整选型选购指南:可编程直流源怎么选
问:远端补偿(四线)什么时候必须配?
答:低压大电流场景必须:电压低到 5V/12V、电流几十上百安时,测试线压降占比很大。做法是把采样线接到负载端,让电源按负载端电压闭环。
📖 完整选型选购指南:可编程直流源怎么选
问:精度、分辨率、纹波这三个指标怎么看?
答:分辨率是「能显示到几位」;精度是「显示值离真值多远」;纹波是「输出上叠的交流成分」。给精密电路供电要看纹波有效值/峰峰值与负载调整率,不能只看分辨率。
📖 完整选型选购指南:可编程直流源怎么选
问:我只想给电池充电做老化,需要买电池模拟器吗?
答:不需要。给真实电池充电/老化用电池充放电测试系统(见对应分册);单向直流源也能做简单充电,但没有电池保护逻辑与容量记录。要「虚拟电池」去测 PCS/BMS 才需要电池模拟器。
📖 完整选型选购指南:可编程直流源怎么选
问:多台并联扩容要注意什么?
答:确认三点:机型官方支持主从并联、有均流与同步控制、并联后指标(纹波、响应)仍在可接受范围。不要用两台独立电源硬并,容易一台抢载。
📖 完整选型选购指南:可编程直流源怎么选
问:高压(800V/1500V)需求怎么选?
答:按电压档直接选高压系统电源系列(如是德 DP5700/DP5800 系列有高压档位),并确认绝缘、接地与放电回路要求,机房条件提前对。
📖 完整选型选购指南:可编程直流源怎么选
问:预算有限,第一台买什么?
答:先按被测件定:单板/维修/教学买 DP2000 或 TK6100;研发多品种买 DP2000 多档或 N6952A;产线老化直接上 62000H / SP8000。把被测件电压电流与测试时长发我们,给一份含线缆与治具的配置清单。
📖 完整选型选购指南:可编程直流源怎么选
