规格参数
产品概述
Fluke 1742、1746 和 1748 在线可移动式电能质量记录仪可让您轻松快速地实时访问做出重要电能质量和能量决策所需的数据。

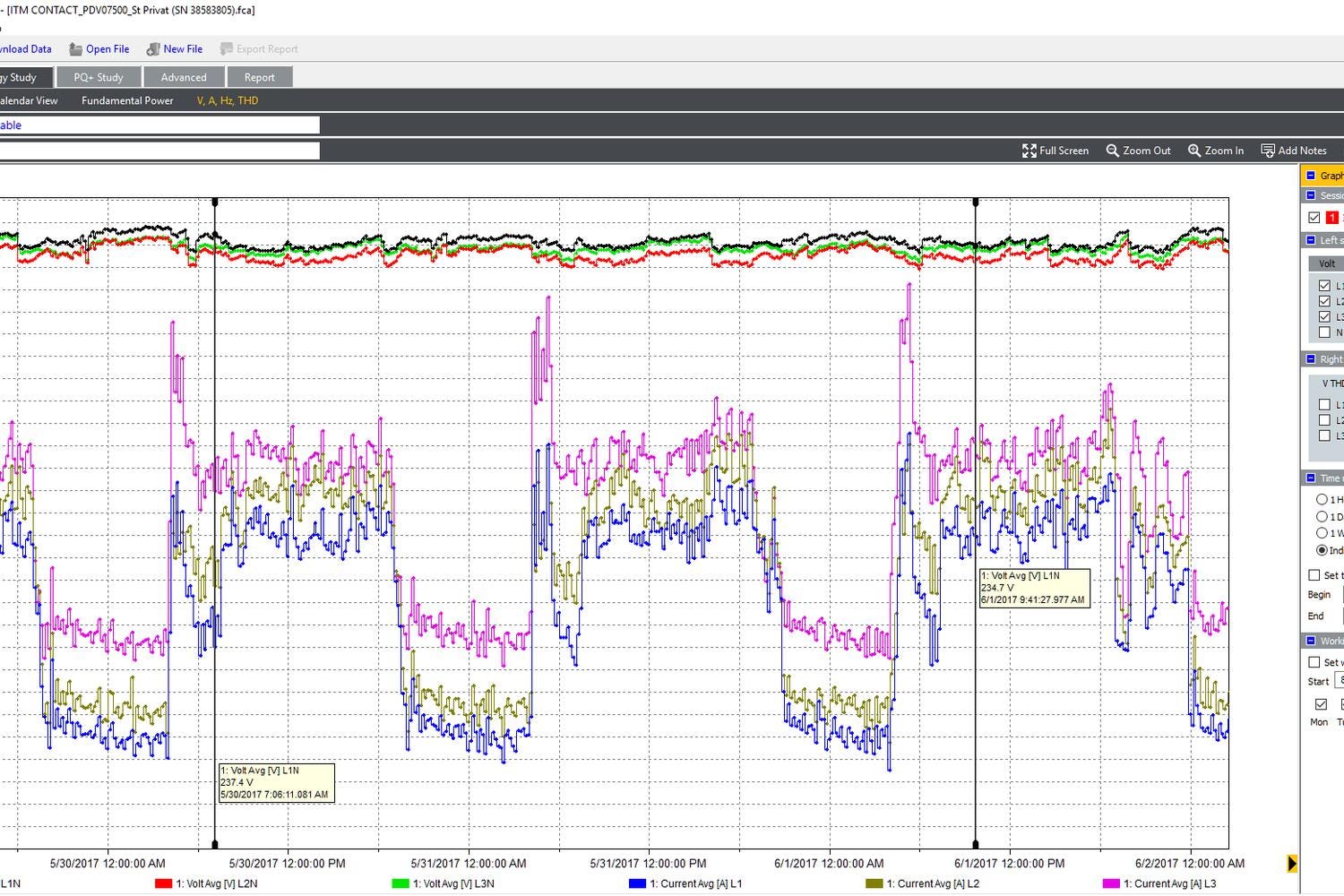

Fluke 1740 系列在线可移动式电能质量记录仪，体积小巧，坚固耐用，专为需要灵活地排除故障、量化能量利用率和分析配电系统的技术人员和工程师特别设计。Fluke 1740 系列在线可移动式电能质量记录仪完全符合国际电能质量标准（如 IEC 61000-4-30），并且能够同时记录最多 500 个参数，还能够捕获事件，可以帮助您比以往更容易地找出间歇性或难以发现的电能质量问题。随附的 Energy Analyze Plus 软件可根据国内和国际标准（如 EN 50160 和 IEEE 519）迅速评估进户线、变电站或负载处的电能质量。

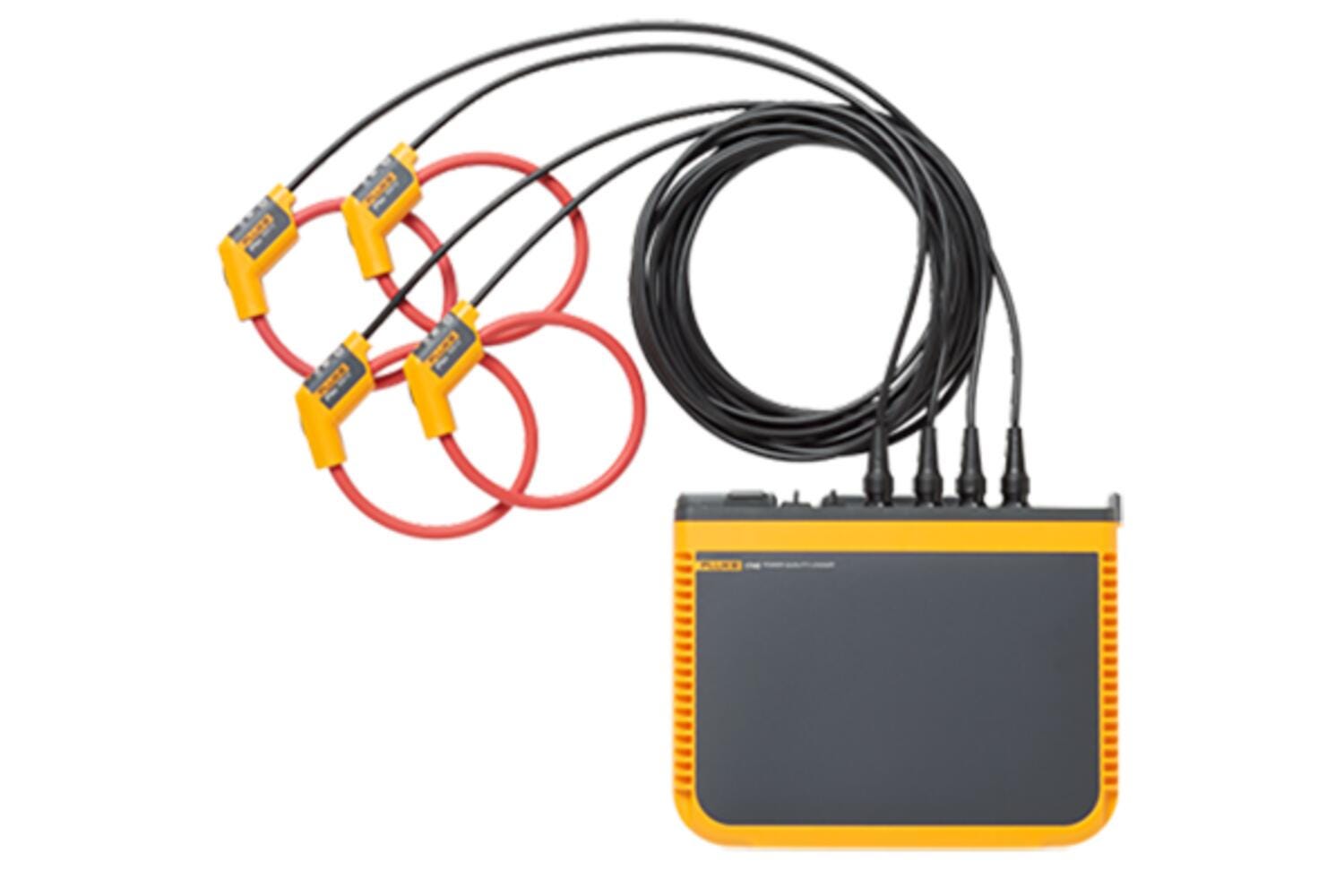

借助优化的用户界面、柔性电流探头和智能测量验证功能，您可以通过数字验证和纠正连接错误，使得设置比以往更方便，降低测量不确定性。使用无线连接 (WiFi) 直接在现场查看数据，尽可能地减少您在潜在危险环境中的逗留时间，并减少穿戴个人防护装备的麻烦。
Fluke 1748 在每个平均时段可记录 500 多个不同的参数。这可让您详细分析电能质量，并将事件与详细波形数据相关联，从而帮助确定干扰的根本原因。对于基本电能质量记录，Fluke 1746 可捕获所有相关电能参数，进行节能研究和电网规划，并提供了一个升级到 1748 的选项。对于简单的负载和能量研究，Fluke 1742 以坚固耐用的包装提供出色的性能，并可以升级到 1746 功能或完整的 1748 功能。
哪款电能质量记录仪适合您？| 功能 | Fluke 1742 | Fluke 1746 | Fluke 1748 |
|---|---|---|---|
| 功能 | |||
| 电压、电流、功率、功率因数、频率 | • | • | • |
| 正向/反向能量 | • | • | • |
| 高峰用电需求 | • | • | • |
| THD | • | • | • |
| 闪变 | • | • | • |
| 电压和电流谐波（最多 50 次）1 | • | • | |
| 不平衡1 | • | • | |
| 快速电压变化事件1 | • | • | |
| 间谐波（最多 50 次）1 | • | • | |
| 下降、上升、中断和瞬态事件表1 | • | • | |
| 涌入电流1 | • | • | |
| 瞬态（低频）/波形偏差事件2 | • | ||
| 记录 | |||
| 趋势 | • | • | • |
| 波形快照2 | • | ||
| RMS 曲线图2 | • | ||
| 通信 | |||
| 以太网 | • | • | • |
| USB（mini B） | • | • | • |
| WiFi 下载（仪器到设备） | • | • | • |
| 通过 WiFi 路由器进行 WiFi 下载（需要注册） | 可选 | 可选 | 可选 |
| 配套附件 | |||
| 柔性电流探头 | 不是 /B 版 | 不是 /B 版 | 不是 /B 版 |
| U 盘 | • | • | • |
| USB 线 | • | • | • |
| 3PHVL-1730 三相和零线电压测试导线 | • | • | • |
| 测试导线组，红色/黑色，0.18 m | • | • | • |
| 测试导线组，红色/黑色，1.5 m | • | • | • |
| 鳄鱼夹 | 4 | 4 | 4 |
| 173x/174x 软包 | • | • | • |
| 电缆标记套件 | • | • | • |
| MP1-3R/1B-磁性探头，1 组（3 个红色，1 个黑色） | 可选 | 1 | 1 |
| 174x-悬挂组件 | 可选 | 可选 | • |
21742-8/UPGRADE 或 1746-8/UPGRADE 选件随附
技术规格
| 技术指标 | |||||
| 精度 | |||||
| 参数 | 量程 | 最大分辨率 | 参考条件下的内在准确度（读数的 % + 量程的 %） | ||
| 电压 | 1000 V | 0.1 V | 标称电压的 ±0.1 %1，2 | ||
| 电流：直接输入 | i17xx-flex 1500IP 24 1500 A | 150 A | 0.01 A（最小值1.5A）3 | ±(1% + 0.02%) | |
| 1500 A | 0.1 A | ||||
| i17xx-flex 3000IP 24 3000 A | 300 A | 0.01 A（最小值3.0 A）3 | ±(1% + 0.03%) | ||
| 3000 A | 0.1 A | ||||
| i17xx-flex 6000IP 36 6000 A | 600 A | 0.01 A（最小值6.0 A）3 | ±(1.5% + 0.03%) | ||
| 6000 A | 0.1 A | ||||
| i40s-EL 电流钳 | 4 A | 1 mA | ±(0.7% + 0.02%) | ||
| 40 A | 10 mA | ||||
| 频率 | 42.5 Hz 至 69 Hz | 0.01 Hz | ±(0.1%)2 | ||
| 辅助输入 | ±10 V 直流 | 0.1 mV | ±(0.2% + 0.02%) | ||
| 电压最小值/最大值 | 1000 V | 0.1 V | 标称输入电压的 ±0.2 %1 | ||
| 电流最小值/最大值 | 由附件定义 | 由附件定义 | ±(5% + 0.2%) | ||
| 电压 THD | 1000% | 0.10% | ± 2.5% | ||
| 电流 THD | 1000% | 0.10% | ± 2.5% | ||
| 2 至 50 次电压谐波 | 1000 V | 0.1 V | ≥ 1 V：读数的 ± 5% | ||
| < 1 V：±0.05V | |||||
| 2 至 50 次电流谐波 | 由附件定义 | 由附件定义 | ≥ 电流量程的 3%：读数的 ± 5% | ||
| < 电流量程的 3%：量程的 ± 0.15% | |||||
| 闪变 P LT，PST | 0 至 20 | 0.01 | 5% | ||
| 电流探头精度 | |||||
| 参数 | 影响量 | iFlex1500IP-24 | iFlex3000IP-24 | iFlex6000IP-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| 有功功率 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 有功电能 Ea | |||||
| 视在功率 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 视在电能 Eap | |||||
| 无功功率 Q | 0 ≤ PF ≤ 1 | 已测量的视在功率的 2.5% | |||
| 无功电能 Er | |||||
| 功率因数 PF | - | ±0.025 | |||
| 位移功率 | |||||
| 因数 DPF/cosΦ | |||||
| 其他不确定度（以量程百分比表示） | V P-N>250 V | 0.015% | 0.023% | 0.023% | 0.015% |
| 1 在 100 V 至 500 V 范围内；也被称为 Udin 2 0 °C - 45 °C 范围内：内在精度 x 2，0 °C - 45 °C 范围外：内在精度 x 3 3 详细信息请查阅操作员手册 参考条件： 环境：23 °C ± 5 °C，仪器运行至少 30 分钟，无外部电场/磁场，相对湿度 <65 % 输入条件：Cosφ/PF=1，正弦信号 f=50 Hz/60 Hz，电源 120 V/230 V ±10 %。 电流和功率技术指标：输入电压单相：120 V/230 V 或三相 wye/delta：230 V/400 V 输入电流：电流 > 电流量程的 10 % 夹钳初级导体或中心位置的 Rogowski 线圈 温度系数：28 °C 以上或 18 °C 以下时，每摄氏度增加 0.1 x 指定精度 | |||||
