【产品概述】

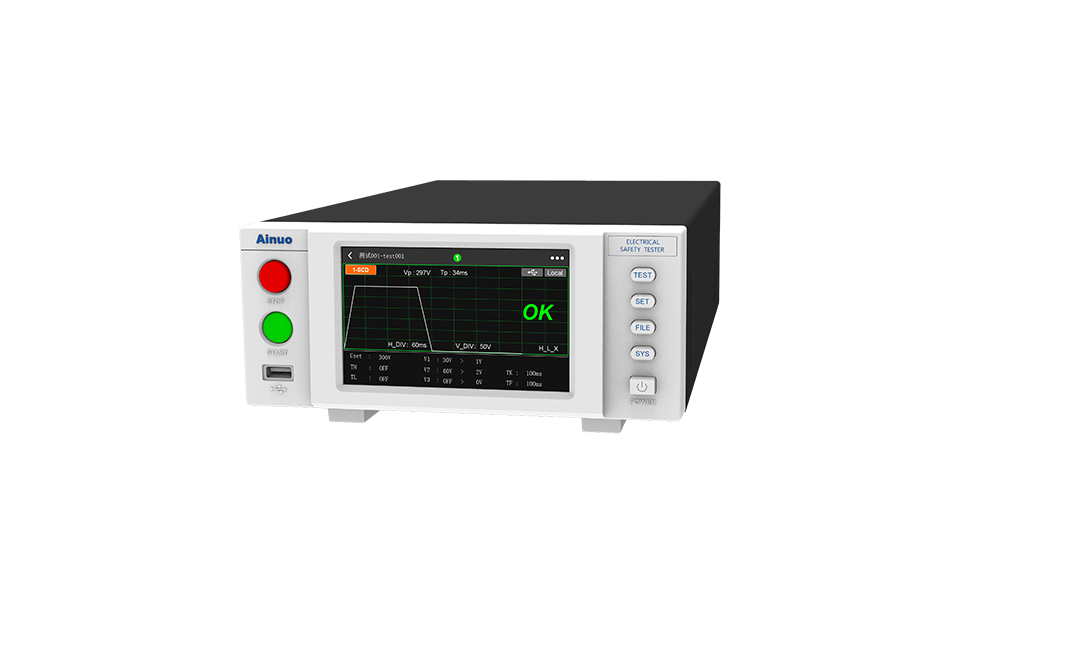

艾诺仪器在2012年第一代脉冲式电池芯短路测试仪基础上，2022年推出第二代ANBTS7201系列短路测试仪，采用恒流充电、自由放电、恒流放电的新一代测试方法，通过实时、全程监测电压的微小跌落，能有效检测出锂电池芯因隔离膜破损、褶皱、穿孔、异物和毛刺等原因造成的绝缘短路、微短路、绝缘电阻偏低等不合格电芯和可疑电芯。
ANBTS7201系列广泛应用于叠片、卷绕、电芯装配以及注液前等工序，适用于0.1uF-100uF静态容值的注液前锂电池芯的正极极片与负极极片之间，以及正极极耳、负极极耳与电芯外壳之间的绝缘性能测试。
【产品特点】
五合一：脉冲短路，绝缘电阻、BDV测试、电容测试、弱导测试

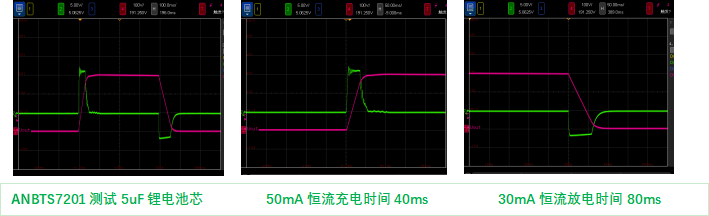

高速度：最大50mA恒流可调充电模式，最大30mA恒流可调放电模式，多通道测试;
宽量程：25V-2000V电压、2k0-100GQ绝缘电阻测试，锂电池电芯绝缘电阻测试的重复性良好;
数据存储：本地存储测试数据、测试波形，并且支持U盘导出:
易使用：体积小巧、接口丰富、操作简捷，适用于锂电池电芯自动产线。
【应用】
主要应用：动力电池、储能电池的电芯静态容值不断增大的情况下，快速、稳定的电芯短路测试
动力电池、储能电池的电芯静态容值不断增大的情况下，快速、稳定的电芯短路测试
【技术参数】
产品型号 | ANBTS7201-R | ANBTS7201-3R |
功能配置 | 脉冲短路、绝缘电阻，单通道测试 | 脉冲短路、绝缘电阻，三通道扫描 |
脉冲短路测试 | ||
输出电压 | 范围：（50~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+5V）；【可选配2000V输出】 | |
充放电模式 | 最大50mA恒流放电；最大30mA恒流放电； | |
测试时间 | 充电时间TK、放电时间TF；范围：50ms～3000ms；分辨率：1ms；误差：±（5%的设定值+2ms） | |
判断参数 | 上升跌落V1（0~100%）、保持跌落V2（0~100%）、放电跌落V3（0~100%）、分辨率0.1V | |
电芯静电容量 | 100nF~100000nF | |
绝缘电阻测试 | ||
输出电压 | 范围：（25~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+2V） | |
绝缘电阻测量 | 25V~100V： 0.002MΩ~499.9MΩ：±（5%×读数值±2字） 101V~499V： 0.010MΩ~199.9MΩ，±（2%×读数值±2字）；200.0MΩ~2.000GΩ：±（5%×读数值±2字） 500V~1000V： 0.020MΩ~999.9MΩ，±（2%×读数值±2字）；1.000GΩ~9.999GΩ：±（5%×读数值±2字） 10.00GΩ~49.99GΩ：±（15%×读数值）； 50.00GΩ~99.99GΩ：±（20%×读数值） | |
测试时间 | 范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± （0.1% ×设定值+2个字） | |
缓升时间 | 范围：0，（0.1~999.9）s，0为关闭缓升，分辨力：0.1s，误差：± （0.1% ×设定值+2个字） | |
缓降时间 | 范围：0，（ 1~999.9）s，0为关闭缓降，分辨力：0.1s，误差：± （0.1% ×设定值+2个字） | |
上下限设置 | 范围：0.002MΩ~99.99GΩ，0表示无上限设定 | |
充放电模式 | 最大50mA恒流充电、最大30mA恒流放电 | |
供电电源 | AC220V±10%，47～63Hz | |
显示操作 | LCD、5吋彩显、触摸屏 | |
输出接口 | RS232C、LAN 、PLC、USB（U盘数据存储） | |
外形尺寸 | 213*88*360（W*H*D） | |
