交流充电桩现场测试仪

产品概述

TD1330 是一款专用于现场检测电动汽车交流充电桩的便携式仪器，其三相交流电压测量最大达300 V，三相交流电流测量最大达78 A，交流电能具有0.05级/ 0.1级两种规格可选。仪器可搭配TK4720交流可调阻性负载完成交流充电桩的计量特性测试、互操作性测试、验收检验和运维检验等。

产品特征

• 交流谐波测量：测量动态范围宽，可检测2～64次谐波。
• 电量波形显示：实时充电曲线U(t)、I(t)、P(t)、E(t) 显示并记录等。
• 环境温度测量：自带测温传感器，用于测量现场的环境温度，以修正工作误差。
• 时钟校验功能：内置 GPS 时钟模块，实时时钟显示，并对充电桩的北京时间对时。
• 集成化：内置测量模块、充电控制导引电路、波形采集等模块，可完成交流桩的所有互操作性测试项目，可有效提升检测效率；
• 内置车辆控制导引电路：可完成交流充电桩互操作性测试 ，内置L1、L2、L3、N、PE、CP、CC各回路通断开关以及CP接地短路开关，可实现车辆交流充电接口电路故障模拟功能。内置车辆端R2电阻，R3电阻仿真等效电阻模拟功能，R2电阻调节范围500 Ω～6800 Ω，电阻值在线连续可调，调节细度1 Ω，R3等效电阻标称值500Ω～13000Ω，电阻值在线连续可调，调节细度1 Ω。各触点均带有通断开关，可实现触点通断状态仿真模拟。
• 波形采集：内置4通道高速波形采集模块，保证长时间运行零数据丢失。
• PWM信号测量：测量控制导引电路中CP线上 PWM 信号的频率、占空比实时显示。
• 高可靠性：电流回路中无开关、继电器等机械触点，2倍额定电流过载5 s不损坏，可靠性高。
• 检定校准：带专用校准端子，可使用二种方法对装置进行校准或检定，另可选配TK4965交流充电电能校准适配器。
• 操作显示：采用高清液晶触摸彩屏，在阳光下可视，界面直观、操作便捷。
• 自动测试：配有Ethernet、WIFI、USB接口及上位机软件，便于组建自动测试系统。
• 供电：支持市电输入、内置锂电池和枪头取电三种模式，可保证现场长期可靠运行。如测试仪由市电或枪头供电，锂电池处于浮充状态；如现场无市电，可选择由充电枪头或内置锂电池供电。

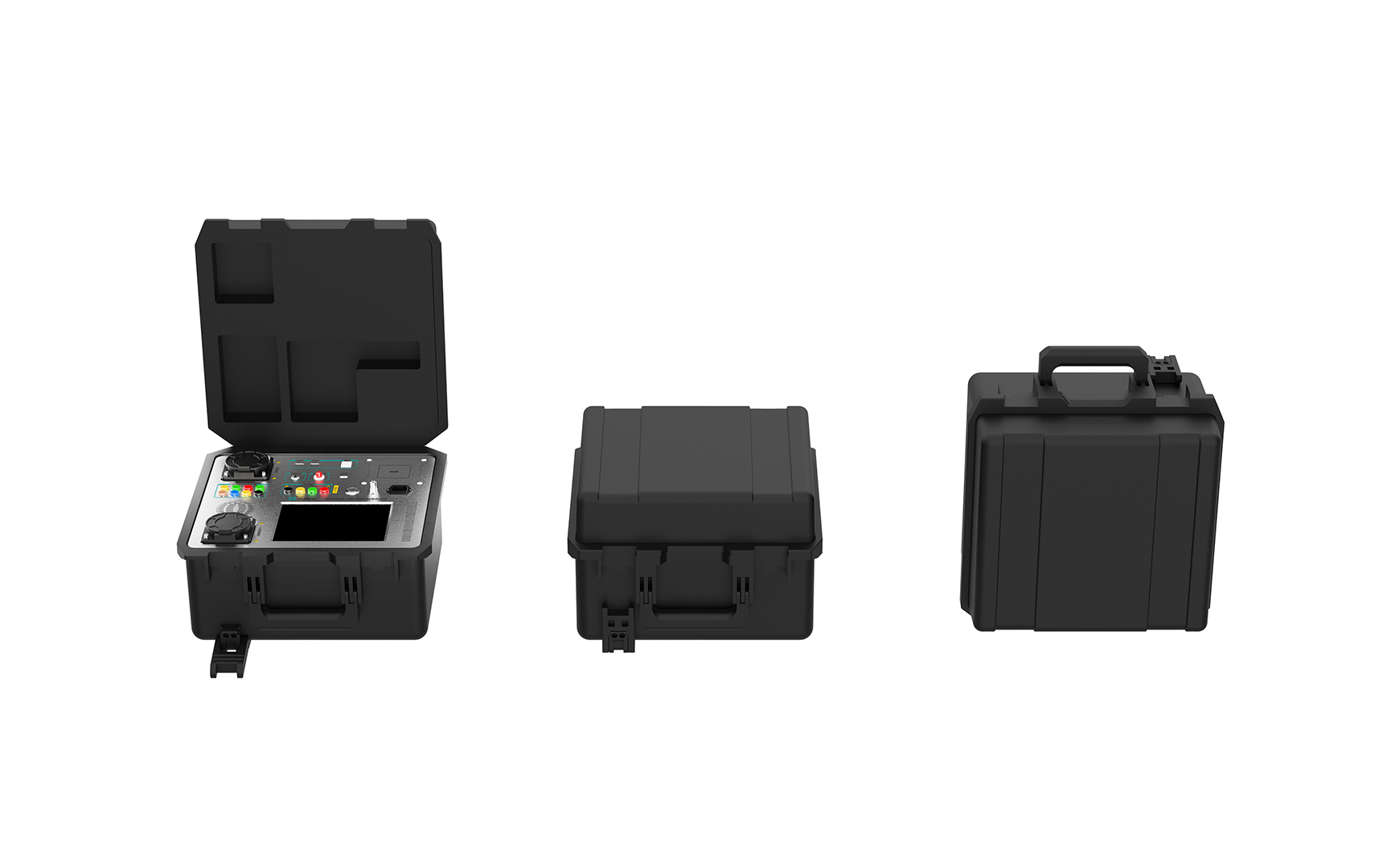

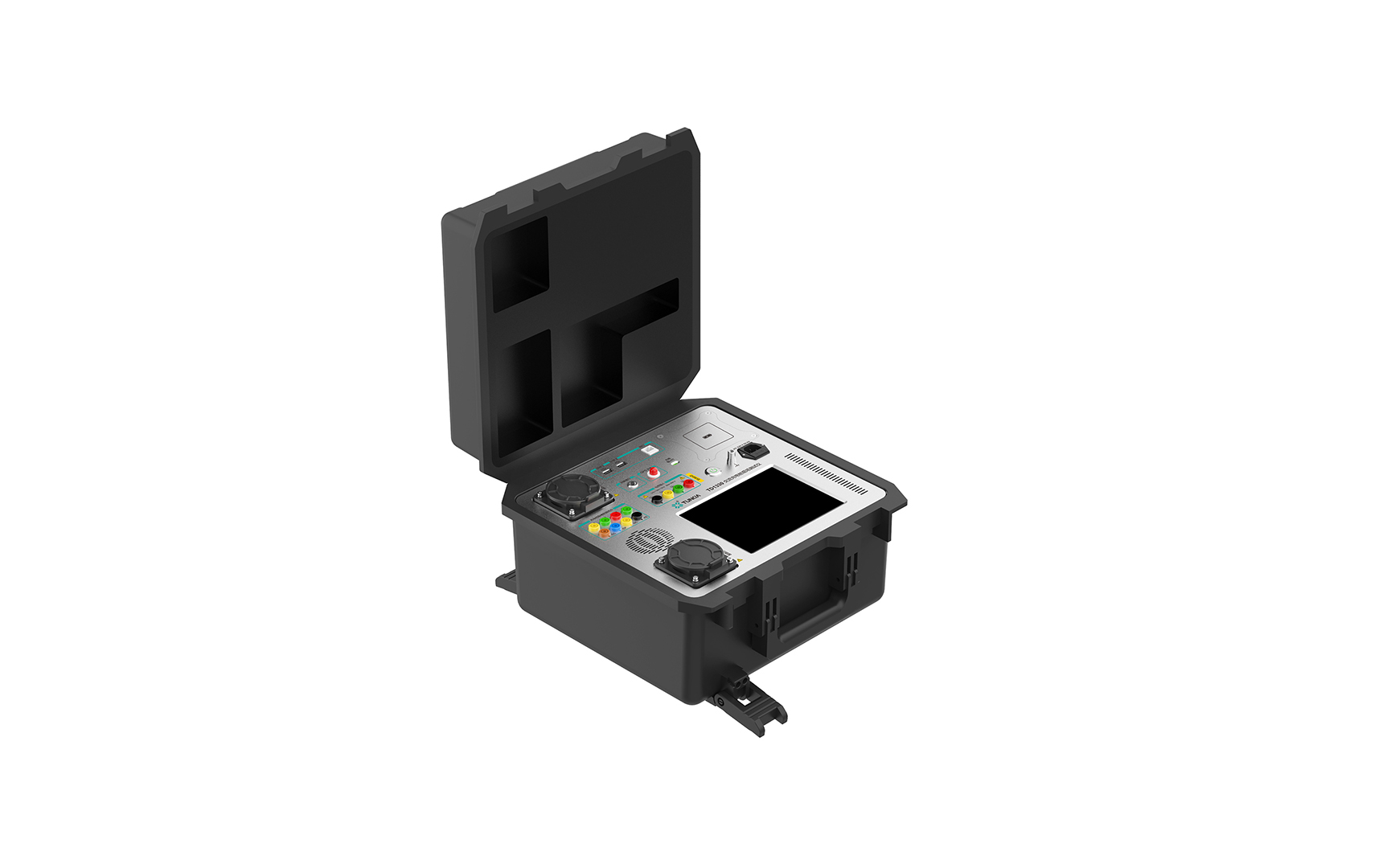

• 配便携式仪器箱，抗震及电气防护等级高，非常方便携带至现场。
