规格参数
产品概述

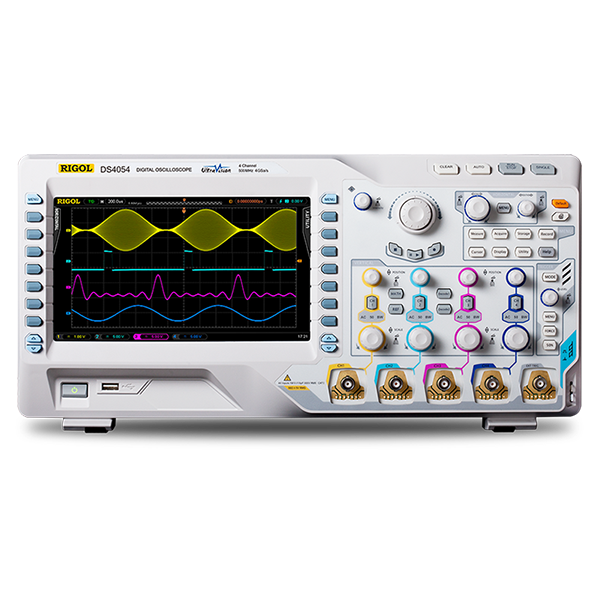

探索DS4000E系列数字示波器
高达6万次波形捕获率
高达60,000 wfms/s 的波形捕获率，可以减少死区时间，更容易发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率
标配4个模拟通道
标准配置4个模拟通道，方便同时测量多路信号。
每通道均高达2GSa/s采样率和14Mpts深存储
所有通道均高达2GSa/s实时采样率，14Mpts深存储，让用户可以全面兼顾多个波形的全局和细节，不会漏失任何波形变化。
实时波形录制回放与分析功能
硬件实现的实时录制功能，可记录多达12.7万帧波形，专用数据分析导航旋钮快速查看录制内容，便捷地回放、分析和比较波形，找出故障所在。
串行总线触发和解码功能
标配或添加选件支持I2C，SPI，RS232/UART，CAN，LIN，FlexRay总线触发和解码功能。
标配波形模板测试功能
标配提供模板测试功能，具备Pass/Fail统计，报错停止和报警功能，方便生产线测试和长期监测应用。
型号对比
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 |
|---|---|---|---|---|---|
| DS4024E | 200MHz | 4 | 2GSa/s | 14Mpts | 60,000wfms/s |
| DS4014E | 100MHz | 4 | 2GSa/s | 14Mpts | 60,000wfms/s |
探头
| 型号 | 描述 | 价格 |
|---|---|---|
| PVP2150 | 150MHz, 10:1/1:1, 无源高阻探头 | ¥ 230(含税价) |
| RP6150A | 1.5GHz无源低阻探头 | ¥ 2350(含税价) |
| RP1300H | 300MHz高压探头(2kV) | ¥ 500(含税价) |
| RP3500A | 500MHz无源高阻探头 | ¥ 1360(含税价) |
| PVP2350 | 350MHz, 10:1/1:1, 无源高阻探头 | ¥ 300(含税价) |
| RP1018H | 18kV 100MHz高压探头 | ¥ 4000(含税价) |
| 型号 | 描述 | 价格 |
| RP7150 | 1.5GHz 有源差分探头 | |
| RP7150S | 1.5GHz单端有源探头 | ¥ 14267(含税价) |
| RP7080S | 800MHz单端有源探头 | ¥ 7130(含税价) |
| RP7080 | 800MHz 差分有源探头 | |
| 型号 | 描述 | 价格 |
| RP1002C | 1MHz，70ADC | ¥ 9900(含税价) |
| RP1001C | 300KHz，100A DC | ¥ 4900(含税价) |
| RP1004C | 100MHz,30A | ¥ 28800(含税价) |
| RP1000P | 4CH电流探头电源 | ¥ 8800(含税价) |
| RP1005C | 10MHz,150A | ¥ 25800(含税价) |
| RP1003C | 50MHz,30A | ¥ 19800(含税价) |
| 型号 | 描述 | 价格 |
| PHA0150 | 高压差分探头，DC-70MHz，1500V | ¥ 4900(含税价) |
| RP1050D | 高压差分探头，50MHz，3.5KV | ¥ 3900(含税价) |
| RP1100D | 高压差分探头，100MHz，3.5KV | ¥ 4900(含税价) |
| RP1025D | 高压差分探头，25MHz，700V | ¥ 2900(含税价) |
| PHA1150 | 高压差分探头，DC-100MHz，1500V | ¥ 6500(含税价) |
| PHA2150 | 200MHz, 1500V 高压差分探头 | ¥ 12655(含税价) |
升级与附件
| 型号 | 描述 | 价格 |
|---|---|---|
| 型号 | 描述 | 价格 |
| 型号 | 描述 | 价格 |
