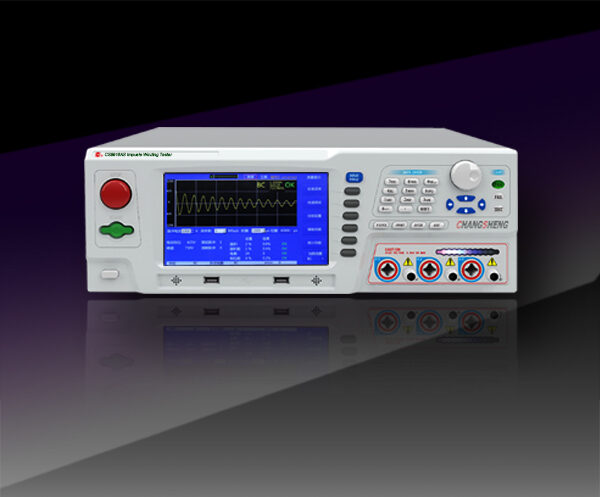

CS9918S线圈综合分析仪

型号:CS9918S / CS9918AS / CS9918BS / CS9918CS
分类 国货精品 > ChangSheng > 绕线元件测试仪 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 线圈测试 同步测量 线圈性能综合分析 放电次数等量化测量 功能本系列线圈综合分析 继电器线包等多种类测量 线圈测量 电脑自动存储标准样品波形测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概要】

    性能特点

    采样率 200MSPS~1MSPS 自适应调整,可深入观测被测件波形变化细节

    可测线圈电感量最小到 10uH,可适应绝大多数的线圈测试需求

    基于 ARM11+FPGA 构建信号处理模块,处理速度快

    采用模型预测,信号分离等多种数字信号处理算法,测量重复性高

    同步测量线圈电感 L, 阻尼比, Q 值等多种参数,实现线圈性能综合分析

    具有电晕峰值,总量,放电次数等量化测量功能

    本系列线圈综合分析仪,适用于马达(三相电机),变压器,小电感线圈,微型电机,继电器线包等多种类的线圈测量。该仪器采用电脑自动存储标准样品波形的各种设置的测试参数(面积,面积差,频率,电晕,电感)与被测件的自动比较,进行判别是否符合标准样品的要求,与传统的示波管图形观测比较方法相比,更精确,更直观的将测试产品的微小品质变化通过计算机的数据处理直接地反映出来。


【规格表】

    型号CS9918SCS9918ASCS9918BSCS9918CS
    脉冲电压3000V,10V 步进5000V,10V 步进3000V,10V 步进5000V,10V 步进
    通道数三通道三通道单通道单通道
    电感测试范围≥10uH
    脉冲能量最大 0.09 焦耳最大 0.25 焦耳
    测试速度最高 5 次/秒
    施加脉冲数测试脉冲最多 32 次,消磁脉冲最多 8 次
    输入阻抗90k
    显示器800*480 点 65k 色 TFT 波形显示范围 650*256
    波形采集采样率:最高 200Msps,11 级可调
    判定方法面积,面积差,电晕放电,相位差,波形对比
    测试重复精度±1%
    波形测量波形电压,被测绕组 Q,电感量 L,谐振频率
    触发方式内部触发,手动触发,外部触发,总线触发
    判别输出OK/NG 显示,LED 灯指示,蜂鸣器报警
    测量统计含测量时间和测量结果的统计功能,最多保存 100000 条
    存储器600 组(标准波形数据和测量设置参数)
