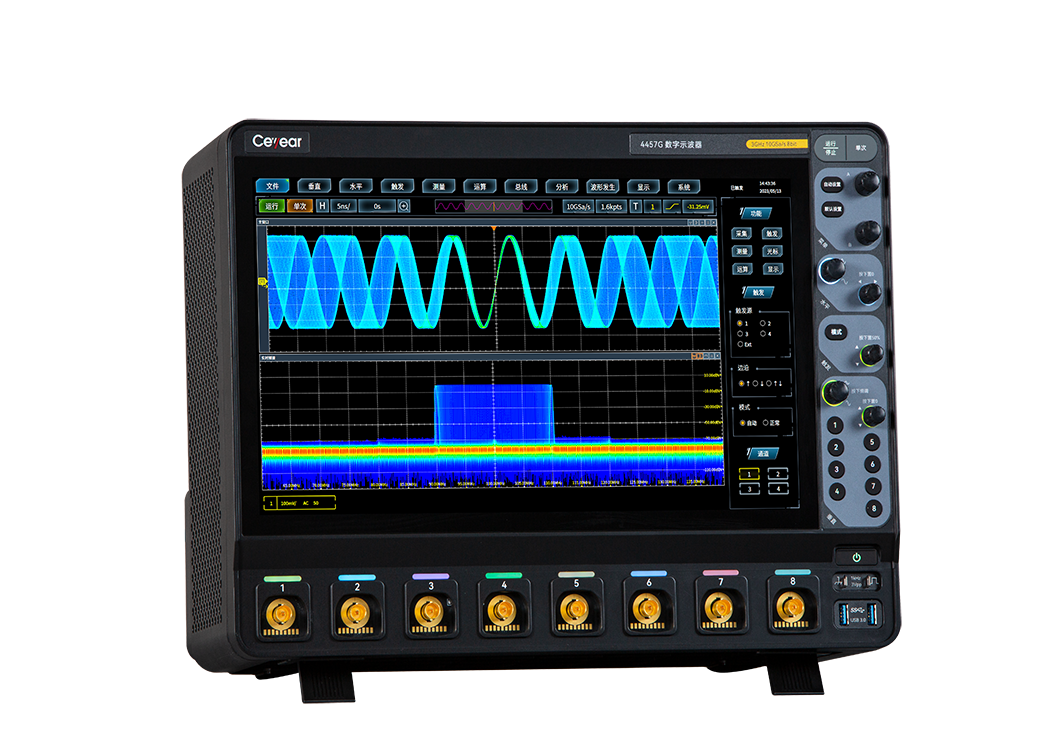

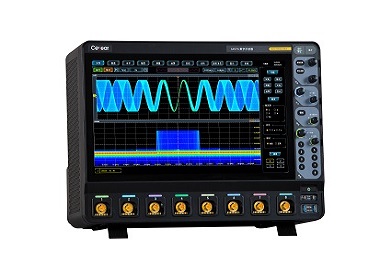

4457系列数字示波器

垂

直

系

统

通道数

4、8（选配）

4

带宽（≥10mV/div、50Ω）

1GHz

2GHz

3GHz

4GHz

带宽（≥10mV/div、1MΩ）

500MHz

500MHz

500MHz

500MHz

带宽（＜10mV/div）

500MHz

500MHz

500MHz

500MHz

上升时间（≥10mV/div、50Ω）

≤450ps

≤225ps

≤150ps

≤113ps

带宽限制

20MHz、500MHz、1GHz、2GHz、全带宽（注：带宽限制档位不超过各型号的带宽）

输入阻抗

E/F/G：50Ω±2%、1MΩ±1%//24pF±3pF

K：50Ω±2%、1MΩ±1%// 21pF±3pF

输入耦合

50Ω：DC

1MΩ：DC、AC

垂直灵敏度范围

50Ω：1mV/div~1V/div

1MΩ：1mV/div~10V/div

垂直增益精度

±3%（注：≥ 10mV/div）、±5%（注：＜10mV/div）

垂直分辨率

8bit

动态范围

距离屏幕中心±4格

最大输入电压

50Ω：5Vrms

1MΩ：300Vrms

偏置范围

50Ω：±0.5V（1mV/div~10mV/div）、±1V（20mV/div~100mV/div）、±4V（200mV/div~1V/div）

1MΩ：±0.5V（1mV/div~10mV/div）、±1V（20mV/div~100mV/div）、

±10V（200mV/div~1V/div）、±100V（2V/div~10V/div）

偏置精度

±（0.2div×垂直灵敏度+2.0%×偏置值+3mV）

通道间隔离度

≥30dB

水

平

系

统

最高采样率

E/F/G：10GSa/s（全通道）

K：20GSa/s（全通道）

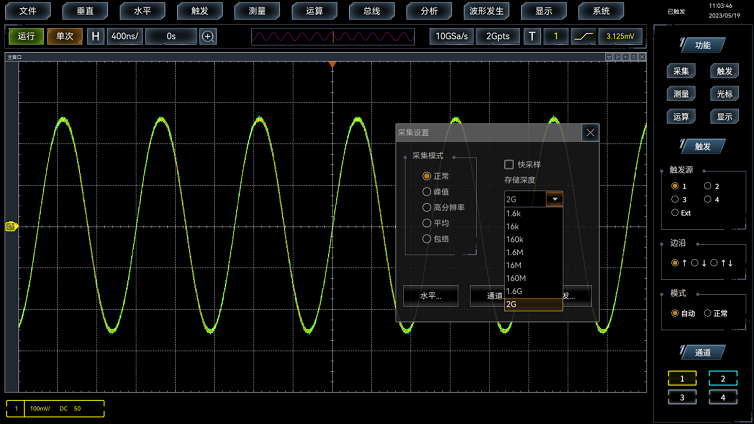

最大存储深度

2Gpts（全通道）

采集模式

正常：采集取样的值

峰值：取样毛刺最小100ps

高分辨率：垂直分辨率提升，降低噪声，最高16bit分辨率

包络：最小和最大值包络反应多次采集上的峰值数据

平均：平均包含2-512个波形

滚动：在屏幕上从右向左滚动波形，时基100ms/div~1000s/div

分段：标准型采集存储器最多分成262144个段

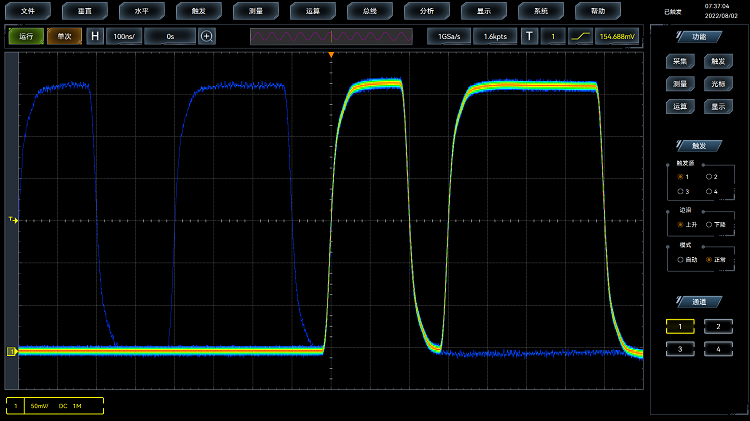

最快波形捕获率

快采样模式：120万个波形/秒

分段模式：45万个波形/秒

时基范围

10ps/div~1000s/div

时基精度

±（1ppm+1ppm/年老化率）

时基延时范围

触发前1屏、触发后最大5000s

通道间延时调节范围

E/F/G：±150ns，步进100ps；K：±150ns，步进50ps

触

发

系

统

触发源

模拟通道CH1~CH4、外部、数字通道D0~D15（选配H01）、模拟通道CH5~CH8（选配八通道选件）

触发模式

自动、正常、单次

触发释抑范围

6.4ns至200s

触发电平范围

内部：±4格

外部：±0.4V、 外部/10：±4V

触发灵敏度

内部：默认1格或5mVpp较大者，用户可调节，步进0.1格（注：使用时需要根据噪声情况设置触发灵敏度格数）

外部：50mV（@200MHz）、外部/10：500mV（@200MHz）

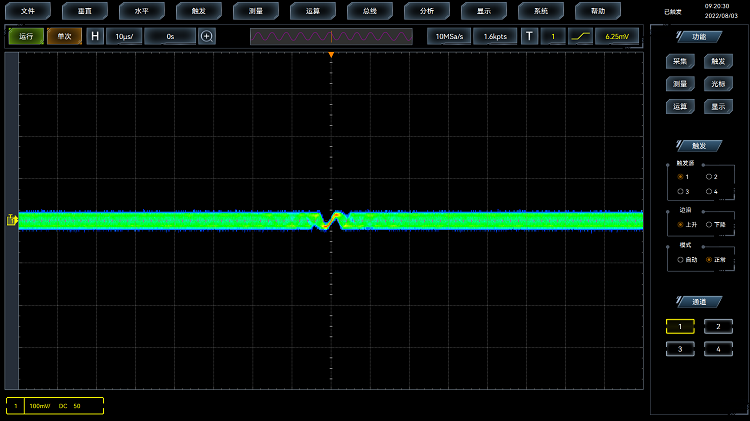

触发类型

边沿：在任何通道或辅助输入的上升沿、下降沿或任意边沿上触发

边沿跳变：当遇到在指定时间内或外跨越两个电压电平的上升沿或下降沿时触发

毛刺：指定毛刺宽度（小于最窄脉宽）和极性，在遇到毛刺时进行触发

脉宽：在>、<、= 或≠特定时间周期的正脉宽或负脉宽上触发，脉宽范围：6.4ns~12.8s，分辨率1.6ns

矮脉冲：当脉冲超过一个阈值但未能超过另一个阈值时进行触发

超时：当事件在指定时间内一直保持高、低或高低时触发

码型/状态：通过在输入通道上查找指定的码型或码型与边沿（状态）来识别触发条件

视频触发：在525i/NTSC、625i/PAL和SECAM信号的行、奇数场、偶数场或全场上触发

边沿到边沿：在任何通道选定的边沿上进行准备，等待指定的时间或事件的另一个选定边沿上触发，包括双边沿时间和双边沿事件

建立保持：在任何通道上存在的时钟和数据之间的建立时间或保持时间出现违例时触发

窗口：在事件进入、离开、保持在用户可调节的两个阈值确定的窗口范围内、范围外时触发采集。可以用时间

或者逻辑值来限定事件

猝发脉冲：在一定空闲时间后发生的猝发脉冲的第N个边沿上进行触发

级联：“A”事件触发N次或触发一定时间后，触发“B”事件。“A”、“B”事件不支持视频触发，且不支持总线触发

可视触发：通过扫描采集波形，并与屏幕上的设定区域进行对比，来判定触发

测量与析系统

自动测量

42种，可在屏幕上最多显示20个。包括周期、频率、延迟、顶降、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、猝发宽度、猝发间隔、猝发周期、相位、正过冲、负过冲、峰峰值、幅度、高电平、低电平、最大值、最小值、平均值、周期平均值、均方根、周期均方根、正脉冲数、负脉冲数、上升沿数、下降沿数、面积、周期面积、脉冲顶部、脉冲底部、脉冲幅度、交叉点电压、指定电压时间、上部、中部、下部、最大值时间、最小值时间

光标

波形和屏幕

测量统计

平均值、最小值、最大值、标准差

参考电平

用户可以定义自动测量的参考电平，可以用百分比或单位指定

范围

可选择屏幕、光标

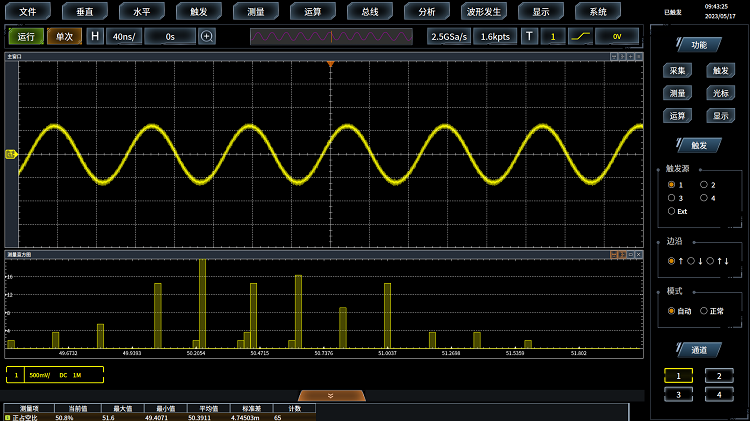

波形直方图

波形直方图提供了一个数据值，表示在显示屏上用户定义区域范围内总命中数

信号源：CH1~CH4、CH5~CH8（选配八通道选件）

类型：垂直、水平

测量种类：12种，包括命中波形数、框内命中数、峰值命中数、命中中值、命中峰峰值、命中最大值、命中最小值、命中平均值、命中均方根、Sigma1、Sigma2、Sigma3

波形运算

一次支持的数学函数：27种

数学函数：加、减、乘、除、绝对值、平方、平方根、指数（自然数为底、10为底）、对数（自然数为底、10为底）、平均值、最大值、最小值、包络、插值、对比、倒数、反相、积分、平方根和、微分、FFT、XY

滤波器：高通滤波器、低通滤波器、平滑滤波器

FFT：垂直标度设置为VRMS或dBm、dBmV，窗口设置为矩形、Hamming、Hanning、Blackman-Harris

高级运算：自定义表达式，包括三角函数、指数、对数、积分、微分、FFT、逻辑运算、数值等

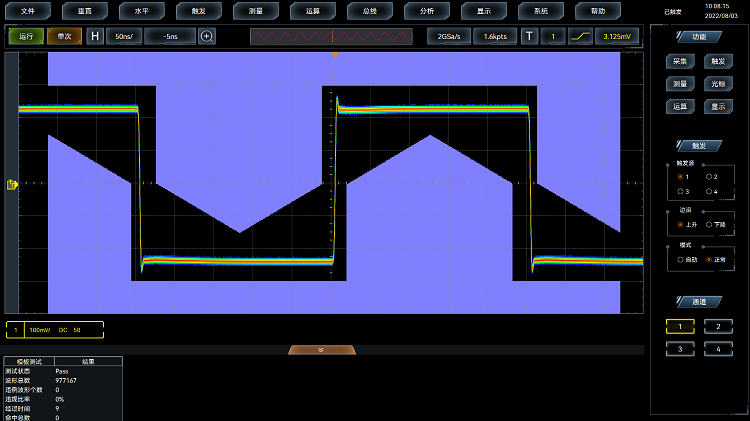

极限模板测试

（选件S01）

选择模板：标准、定制、极限测试

测试源：CH1~CH4、 CH5~CH8（选配八通道选件）

模板比例：锁定到源开/关

测试停止条件：不停止、波形(1～1000000)、时间(1秒～48小时)

失败动作：停止采集、保存波形、保存屏幕、辅助输出

结果显示：测试状态，波形总数，违例波形数，违例比率，测试计时，命中总数，每个模板段命中数

功率测量与分析

（选件S02）

支持的测量类型：5种

测量类型：电源质量、纹波、谐波、开关损耗、安全作业区

波特图分析

（选件S03）

需购置H02函数发生器选件

检测控制环路的频率响应，分析反馈系统的稳定性

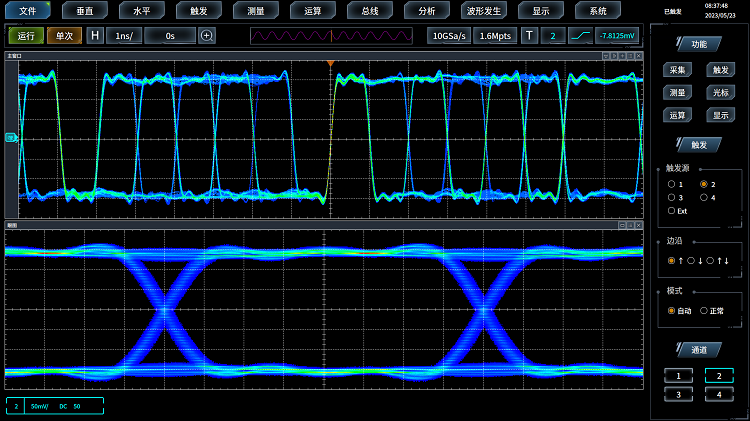

眼图分析

（选件S20）

眼图显示

眼图测量：主要包括眼高，眼宽，0电平，1电平，Q因数等

抖动分析

（选件S21）

抖动显示：直方图，趋势图，频谱图，浴盆曲线

抖动分解：Tj，Rj，Dj，Pj，DDj，ISI，DCD

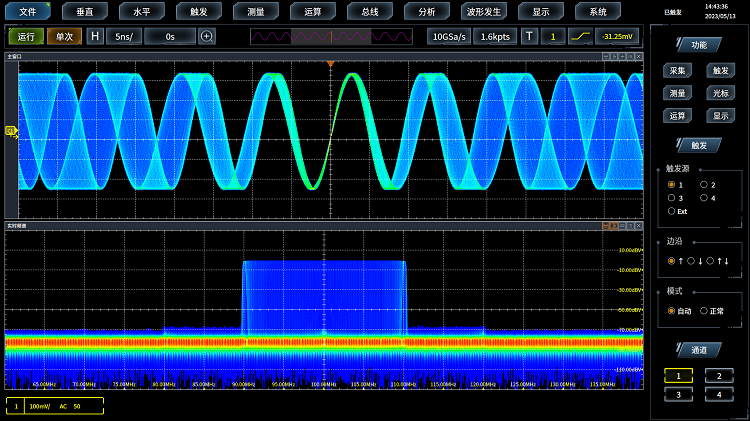

实时频谱分析仪

实时频谱分析

（选件S22）

分析通道数：1个

分析频率范围：DC~示波器带宽

实时分析带宽：10MHz、20MHz、40MHz、80MHz、160MHz、320MHz

窗口类型：矩形窗，汉宁窗，汉明窗，black-man窗，平顶窗，三角窗，凯塞尔窗

FFT波形刷新率：>40万次/秒

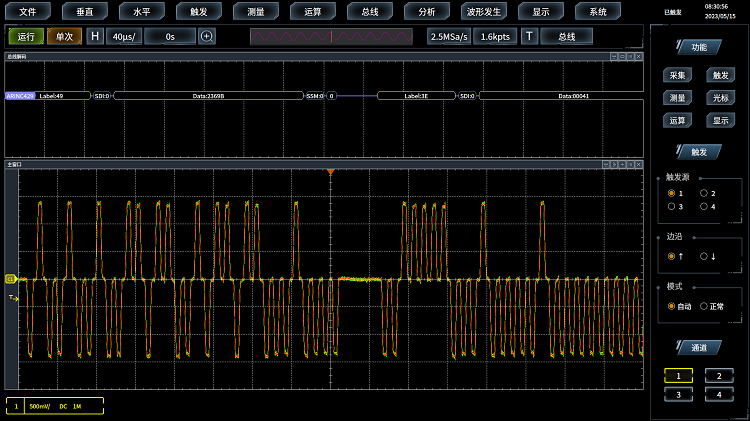

总线分析仪

解码通道

1个

显示格式

二进制、十六进制

显示方式

总线视图、数字视图、带有时标信息的事件表

I2C触发与分析

（选件S04）

在10Mbps以内的I2C总线上的开始、重复开始、停止、确认丢失、地址、数据、地址/数据上触发，支持7位/10位地址协议类型

RS232触发与分析

（选件S05）

在50bps～2Mbps以内的发送位开始、发送数据、Tx奇偶校验错误、发送包结束、接收位开始、接收数据、Rx奇偶校验错误、接收包结束上触发。

SPI触发与分析

（选件S06）

在10Mbps速率内SPI总线上的SS有效、MOSI、MISO、 MOSI和MISO上触发

CAN触发与分析

（选件S07）

在10kbps～1Mbps以内CAN信号上的帧开头、帧结尾、位填充错误、响应错误、ID、数据、ID和数据、帧的类型上触发

LIN触发与分析

（选件S08）

在800bps～100kbps以内LIN信号的同步、标识符、数据、标识符/数据、唤醒帧、睡眠帧、错误上触发，支持协议标准：v1.x、v2.x

FlexRay触发与分析
（选件S09）

在2.5Mbps、5Mbps、10Mbps以内的帧开头、指示位、标识符、循环数、标头字段、数据、标识符和数据、帧结尾、错误上触发

Audio触发与分析

（选件S10）

在10Mbps内字选择、数据上触发，支持协议类型：I2S、LJ、RJ、TDM

USB触发与分析

（选件S11）

在低速1.5Mbps或全速12Mbps的USB信号的同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发

MIL-STD-1553触发与分析（选件S12）

在速率1Mbps的MIL-STD-1553信号的同步、命令、状态、数据、时间、奇偶检验错误、同步错误、manchester错误、非连续错误上触发

ARINC429触发与分析模块（选件S13）

在1Mbps速率内的 ARINC 429总线信号的字开始、字停止、标签、标签+位数、标签范围、错误、所有0位、所有1位、所有位（眼）上触发

CAN FD触发与分析

（选件S14）

在10kbps～10Mbps以内CAN FD信号上的帧开头、帧类型、ID、数据、ID和数据、FD位、帧结尾、错误上触发

SENT触发与分析模块

（选件S15）

在速率1Mbps内的快速通道消息开头、脉冲周期错误、快速通道SC和数据、快速通道CRC错误、暂停位、短串行CRC错误、短串行ID和数据、增强型CRC错误、增强型ID和数据上触发

Manchester触发与分析模块（选件S16）

在速率500bps~10Mbps 内的帧起始、位、字上触发

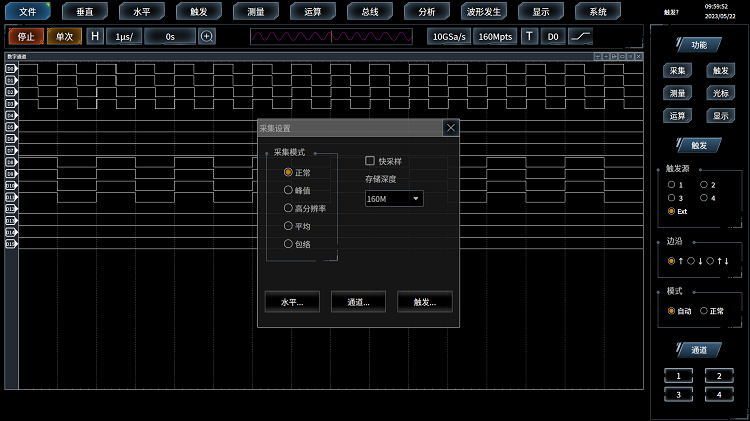

逻

辑

分

析

仪

选件H01

数字通道数

16

阈值选择

TTL（1.4V）、5VCMOS（2.5V）、3.3VCMOS（1.65V）、2.5VCMOS（1.25V）、ECL(-1.3V)、PECL(3.7V)、用户定义

自定义阈值范围

±20V，增量为10mV

阈值精度

±(150mV+阈值设置的3%)

最大输入电压

±40V峰值

输入动态范围

±10V相对于阈值

最小电压摆幅

500mVpp

最大输入切换速率

400MHz

输入阻抗

100kΩ±2%

垂直分辨率

1bit

定时采样率

2.5GSa/s

存储深度

160Mpts

最小检测脉宽

2ns

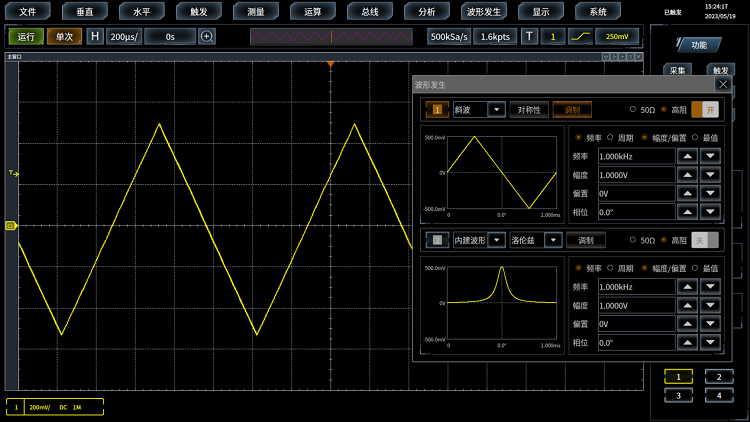

函

数

发

生

器

选件H02

通道数

2

最高输出频率

50MHz

最高采样率

200MSa/s

垂直分辨率

14bit

输出阻抗

50Ω（典型值）、高阻

输出波形

标准波形：正弦、方波、斜波、脉冲、直流、噪声、任意波

内建波形：SinX/X、指数升降、高斯、洛伦兹曲线、半正矢曲线、心电图

调制

FM、AM、FSK

正弦波

频率范围：0.1Hz~50MHz

谐波失真：-40dBc（>200mVpp@50Ω、1kHz）

杂散：-40dBc（>200mVpp@50Ω、1kHz）

总谐波失真：1%（>200mVpp@50Ω、1kHz）

信噪比：40dB（>200mVpp@50Ω、1kHz）

方波/脉冲

频率范围：0.1Hz~10MHz

占空比：0.1%~99.9%

占空比分辨率：0.1%或5ns（取2者较大）

最小脉宽：40ns

脉宽分辨率：0.1%或5ns（取2者较大）

斜波/三角波

频率范围：0.1Hz~1MHz

线性度：1%

可变对称性：0~100%

噪声

带宽：50MHz

内建波形频率

0.1Hz~1MHz

任意波形

波形长度：1~64k

频率范围：0.1Hz~25MHz

频率

精度：±25ppm

分辨率：0.1Hz或4位（取2者较大）

幅度

输出范围：10mVpp~2.5Vpp（50Ω）、20mVpp~5Vpp（高阻）

精度：±（1.5%幅度设置+1.5%直流偏置设置+2mV） （@1kHz）

直流偏置

偏置范围：±1.25V（50 Ω）、±2.5V（高阻）

偏置分辨率：1mV（50 Ω）、2mV（高阻）

偏置精度：±（直流偏置设置值的1.5%+3mV）

数字电压

表

测量源

CH1~CH4、CH5~CH8（选配八通道选件）

测量类型

AC有效值、DC、DC+AC有效值、频率

分辨率

4位

频率计

测量类型

频率、周期、累加器

分辨率

8位

显

示

系

统

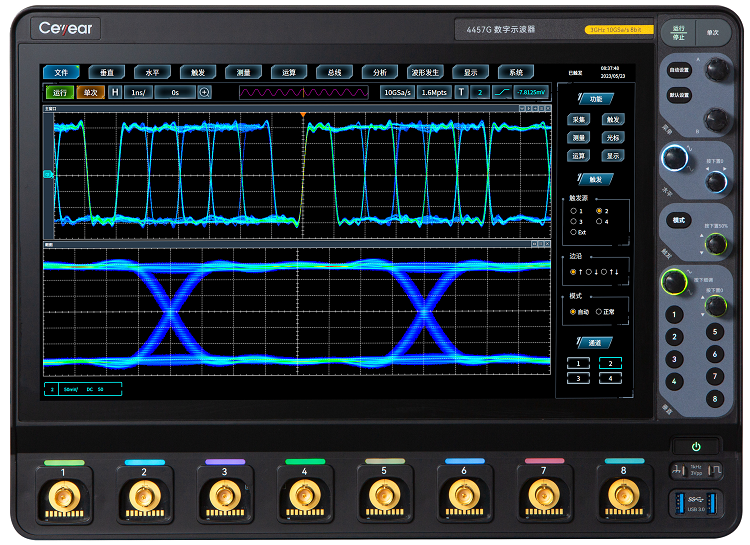

显示器类型

15.6英寸彩色液晶显示器

显示器分辨率

1920×1080

刻度

完整、网格、十字准线、框架

触摸屏

电容触摸屏、支持波形和菜单的操作

波形窗口

用户可设置

波形类型

点、矢量、余辉

显示格式

YT

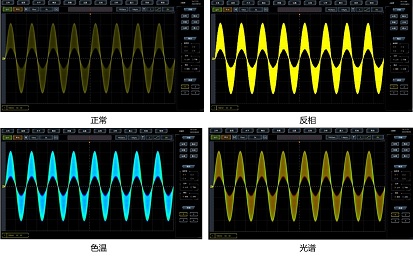

灰度等级

256级

波形色彩

正常、反相、色温、光谱

亮度

波形、刻度及屏幕的亮度可以自由调节

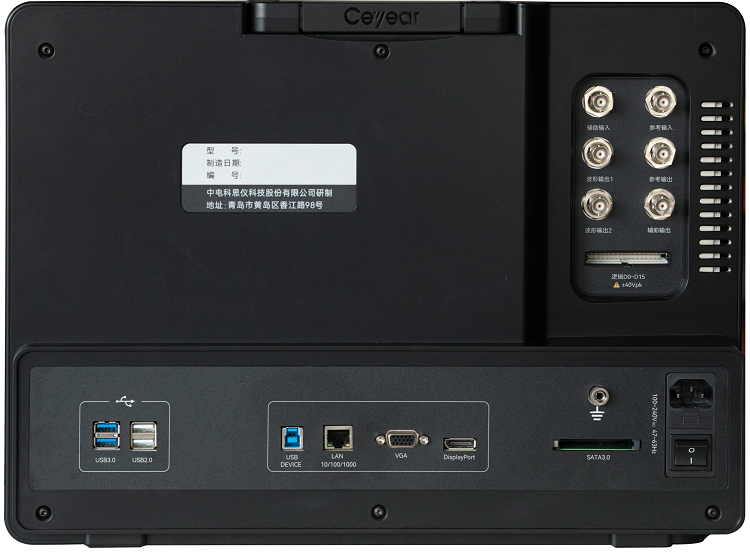

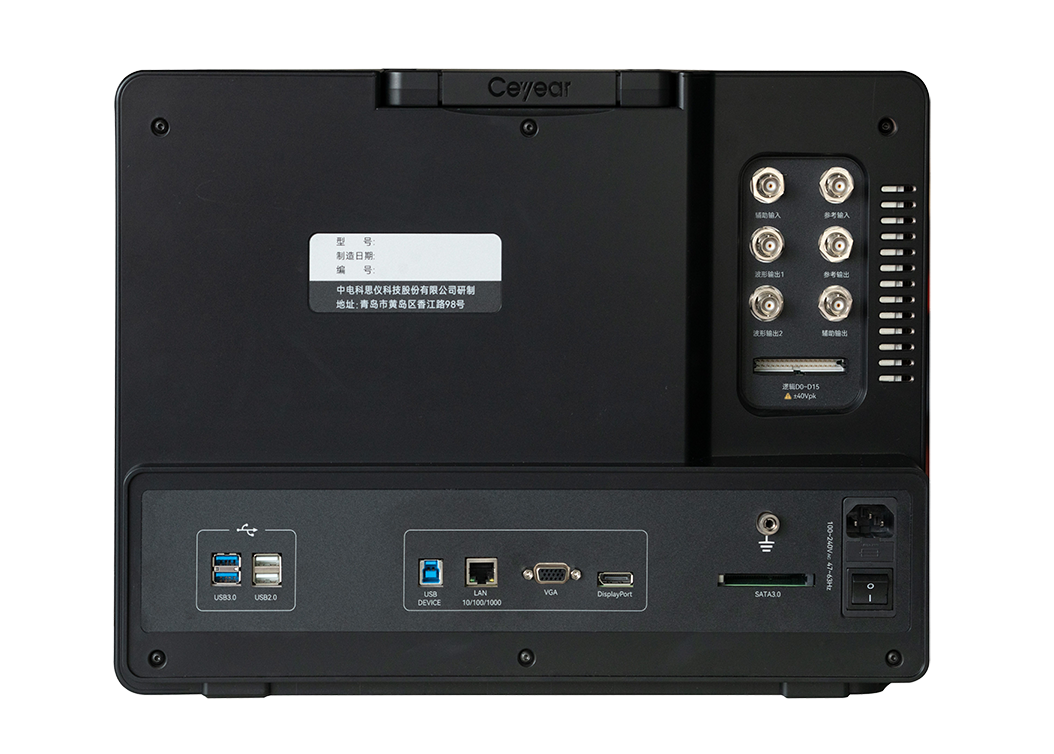

输

入

输

出

端

口

USB主控

前后共6个，用于屏幕快照、仪器设置和波形数据的存储

以太网

RJ-45连接器，10/100/1000Mbps，支持网络程控

VGA视频输出口

DB-15孔式连接器，用于将示波器连接到外部监视器上

DP视频输出口

DP连接器，用于将示波器连接到外部监视器上

辅助输入

后面板BNC，输入阻抗1MΩ±3%；最大输入300Vrms

辅助输出

后面板BNC，用于触发信号输出或极限模板测试的事件输出

参考输入

后面板BNC，时基系统用于参考时钟的输入，频率10MHz、幅度0.4Vpp~5Vpp（50Ω）

参考输出

后面板BNC，时基系统用于参考时钟的输出，频率10MHz、幅度1.3Vpp（50Ω）

探头补偿器输出

前面板针脚，频率（1±0.01）kHz、幅度（3±0.10）Vpp的方波

接地端口

后面板，用于机箱的接地

结

构

结构形式

便携式

电源

工作电压：198Vac～242Vac，工作频率：47.5Hz～52.5Hz

功耗：≤400 W

工作温度

0℃~+40℃

外形尺寸（宽×高×深）

（426±2）mm×（310.3±1.2）mm×（200±1.2）mm（不包含旋钮、底角和把手等）

重量

≤15kg
