信号发生器
信号故障｜无输出信号
🔍 故障现象
开机显示正常，频率、幅值可调节，面板按键正常，输出端子无电压、无波形，外接示波器测量无信号
⚠️ 故障原因
- 输出通道关闭（Output 未开启、输出静音）
- 输出衰减器、输出保护电路锁死
- 内部放大电路、运放损坏
- 输出耦合档位错误（直流耦合/交流耦合异常）
- 输出接口、同轴线断线、BNC 接头虚焊
✅ 解决方案
1
基础检查：确认面板 Output 输出键开启，关闭静音、Burst 猝发、调制模式；检查幅值不为 0，偏移电压未拉满
2
检查耦合方式：切换 DC/AC 耦合，排除耦合电容开路
3
外部线路排查：更换信号线、BNC 接头，检查接线短路
4
内部检修：拆机检查输出保护二极管、限流电阻、功率运放，损坏则更换；检查主控 DAC 芯片输出，无基准电压则检修参考源电路
🔩 相关【产品】
SSG520频率合成信号发生器(示波器校准)

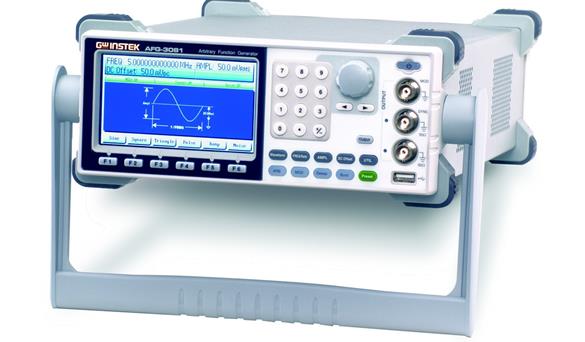

AFG-3000系列 任意波形信号发生器

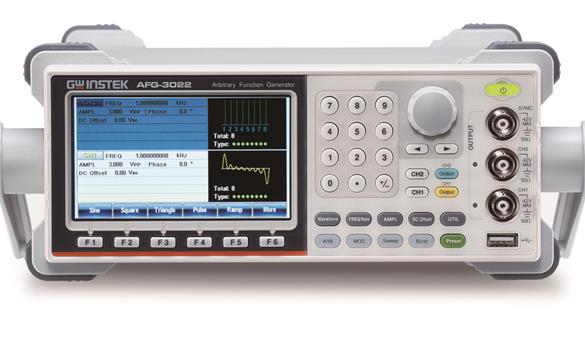

AFG-3031 / AFG-3032 / AFG-3021 / AFG-3022 任意波形信号发生器
MFG-2000系列 任意波形信号发生器
AFG-2000系列 任意波形信号发生器
GAG-810 & GAG-809 其他信号发生器

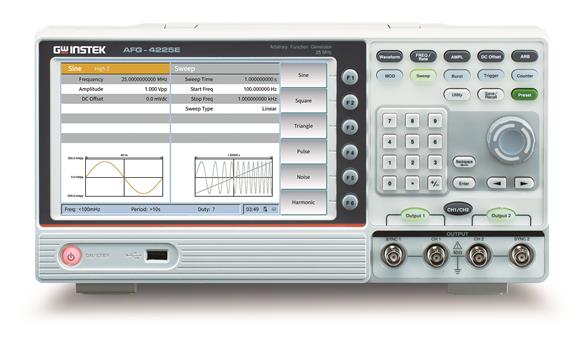

AFG-4000系列 任意波形信号发生器

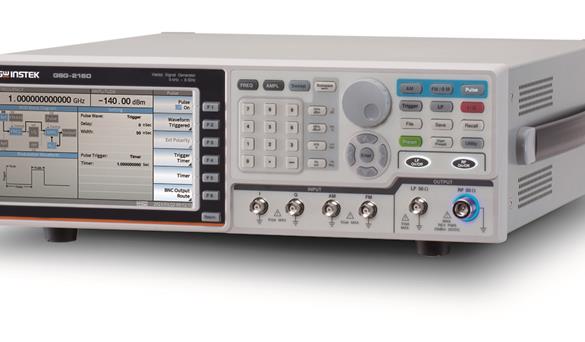

GSG-2000系列 射频信号发生器

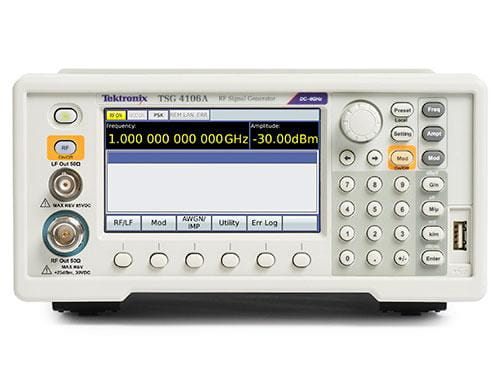

RF 信号发生器 TSG4100A

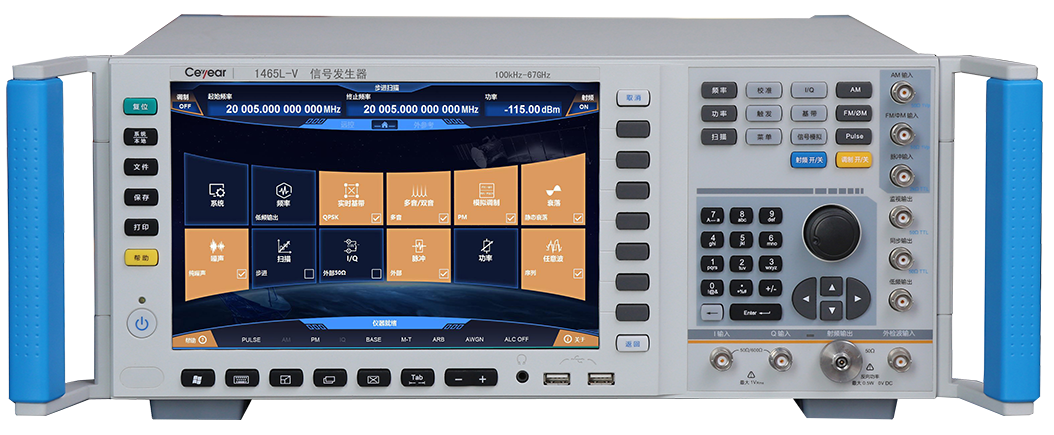

1465-V系列信号发生器

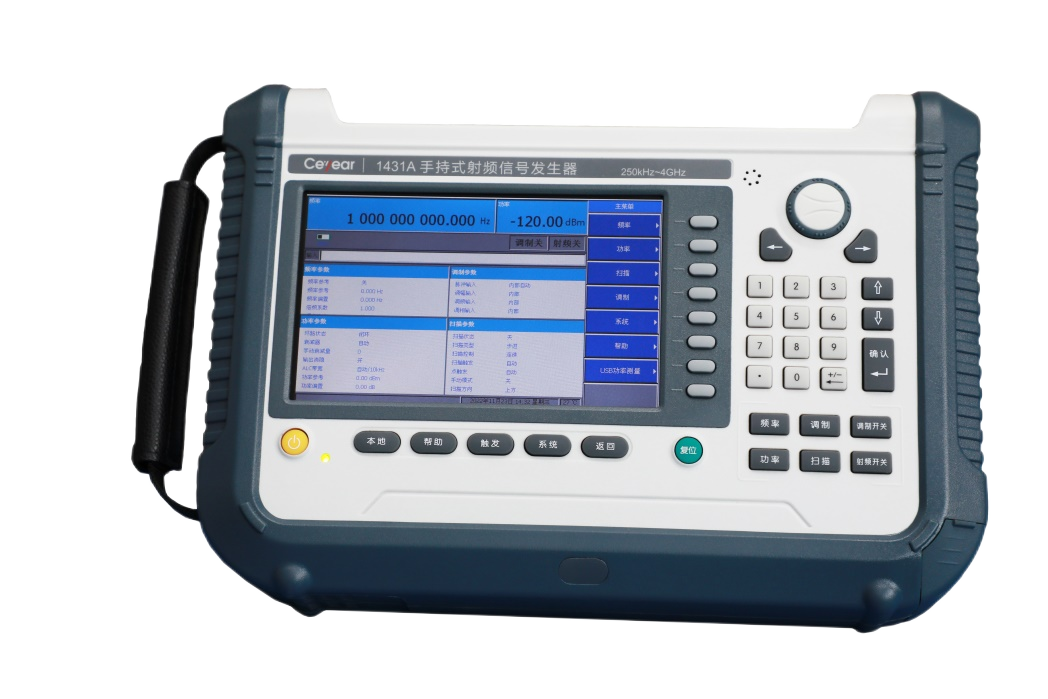

1431A手持式射频信号发生器
1433系列信号发生器

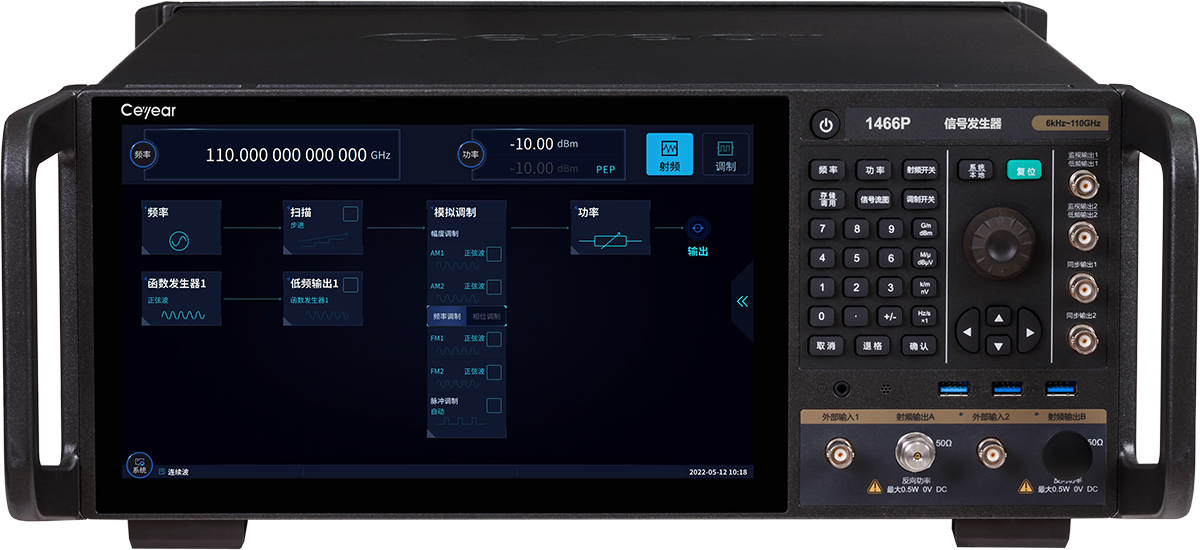

1466系列信号发生器

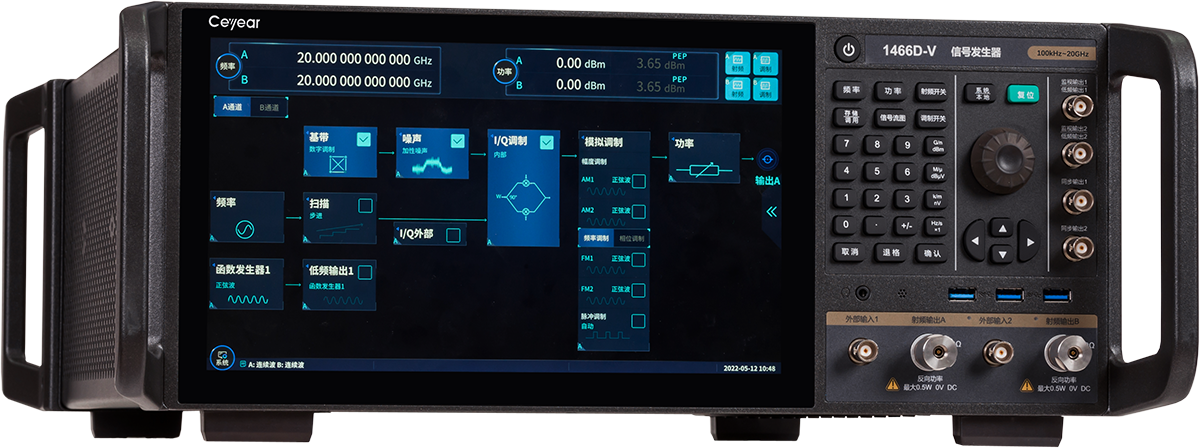

1466-V系列信号发生器

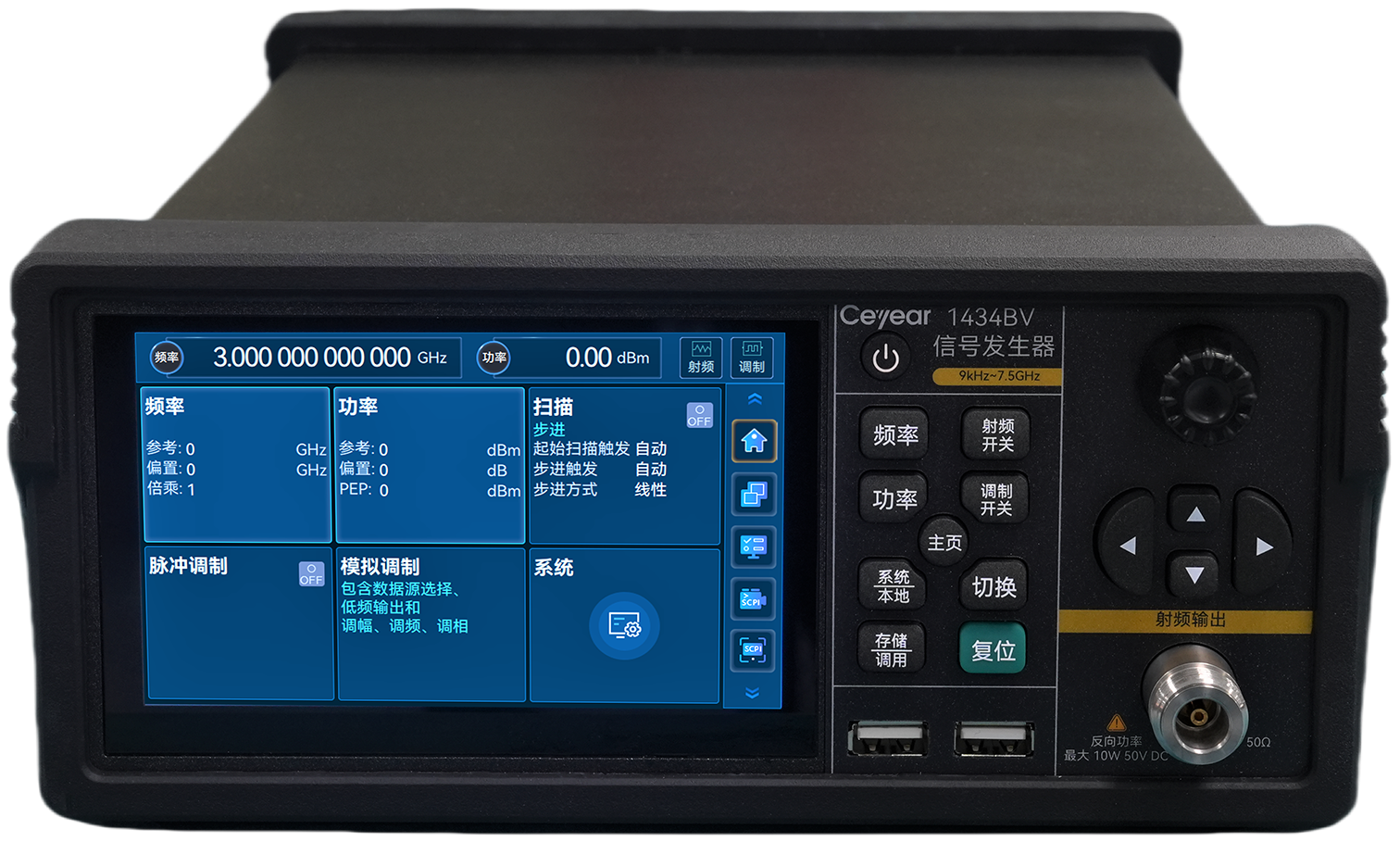

新产品1434V系列信号发生器

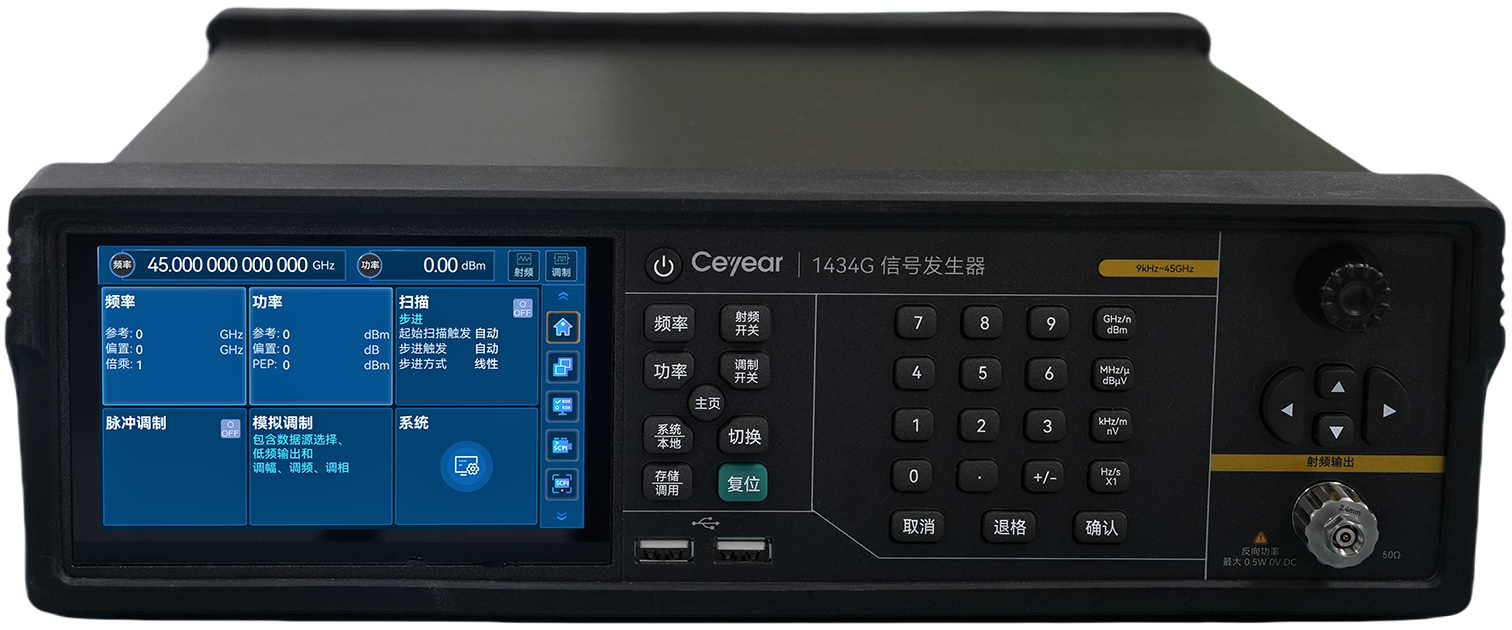

新产品 1434系列信号发生器

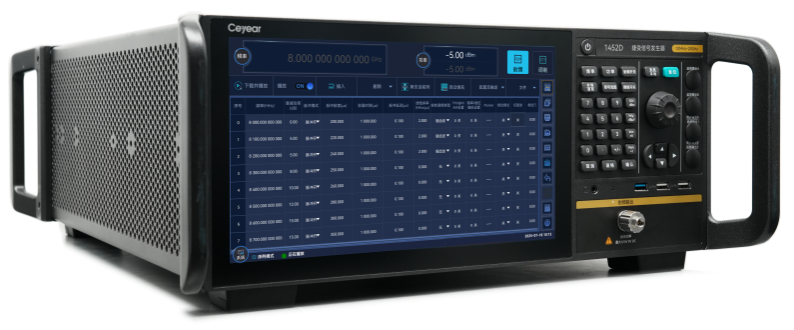

1452系列捷变信号发生器

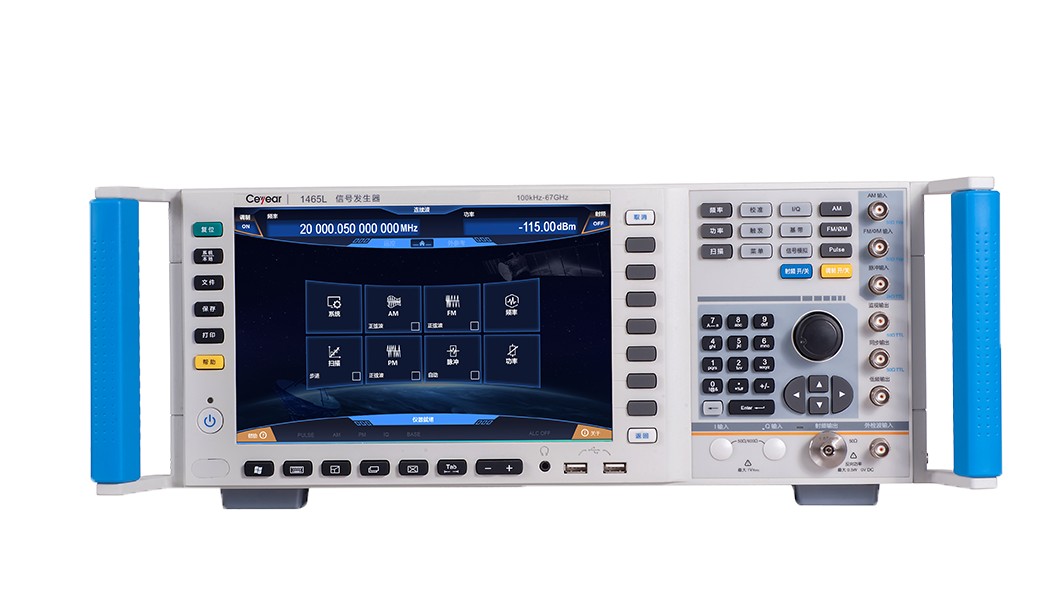

1465系列信号发生器

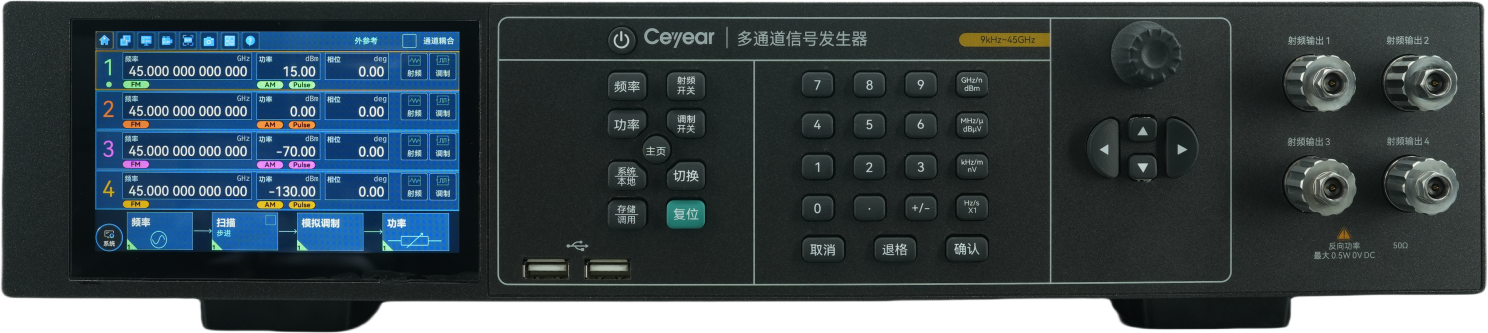

1434系列多通道信号发生器

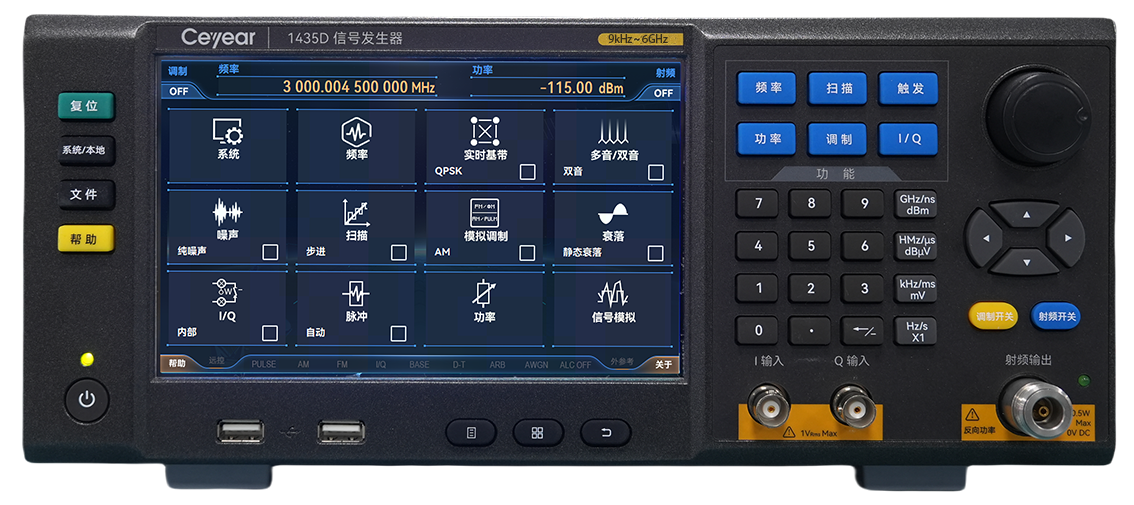

1435-V（V）系列信号发生器

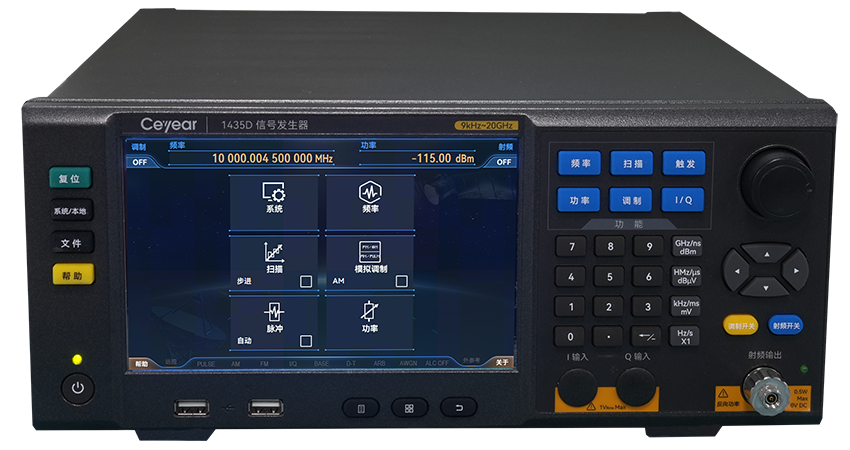

1435系列信号发生器

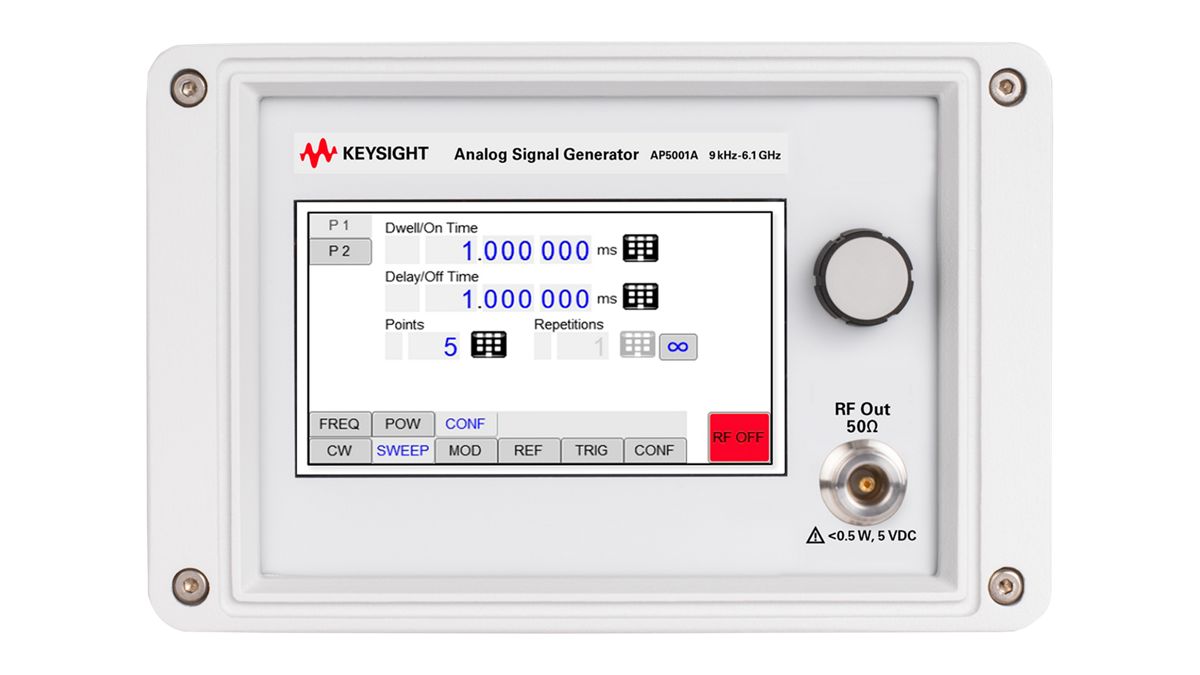

基础 信号发生器：AP5001A| 是德科技Keysight

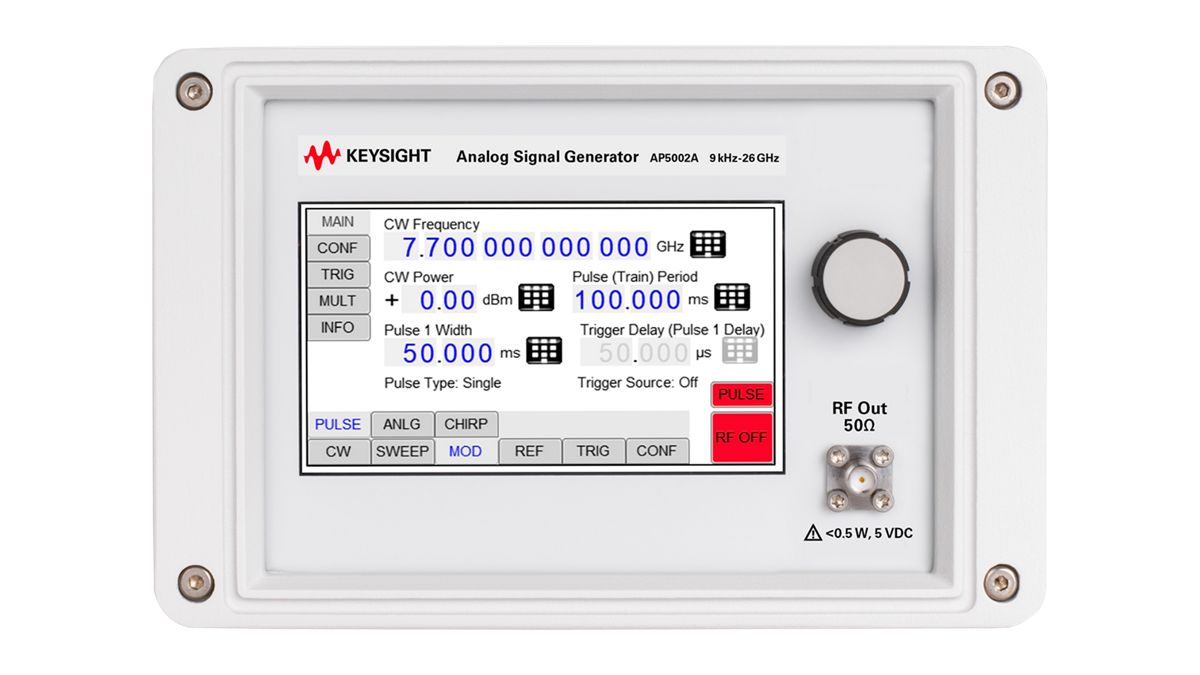

基础 信号发生器：AP5002A| 是德科技Keysight
基础 信号发生器：AP5011A| 是德科技Keysight
基础 信号发生器：AP5012A| 是德科技Keysight
专业 信号发生器：AP5021A| 是德科技Keysight
专业 信号发生器：AP5022A| 是德科技Keysight

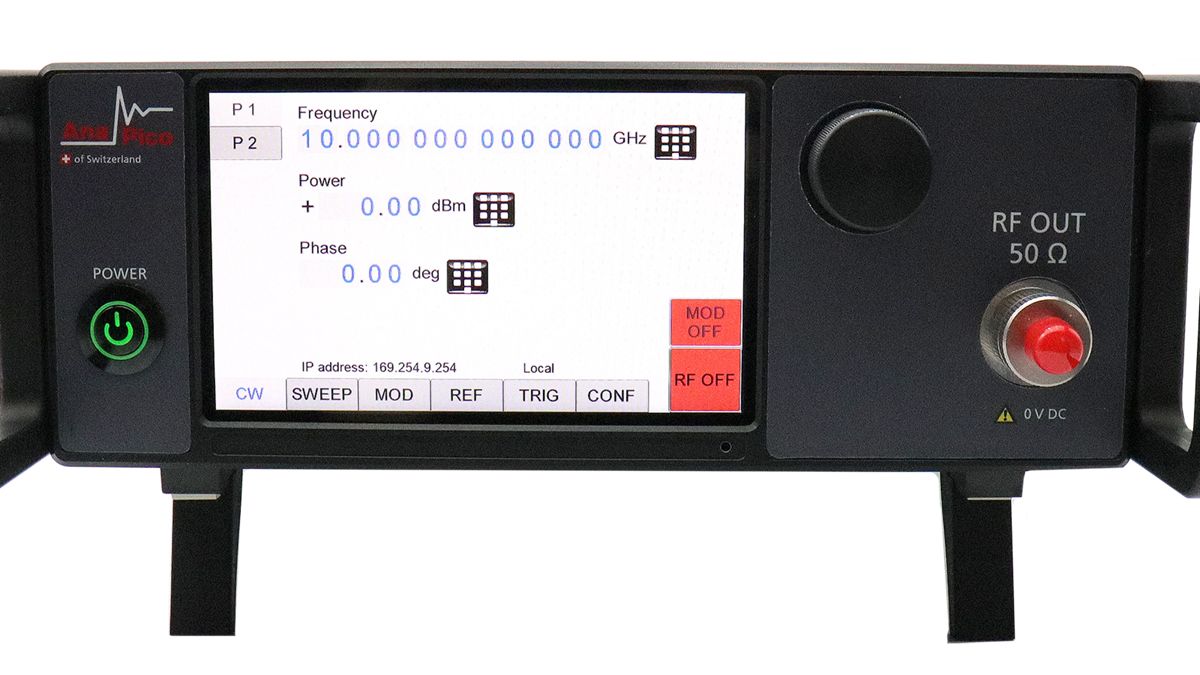

专业 信号发生器：AP5031A| 是德科技Keysight

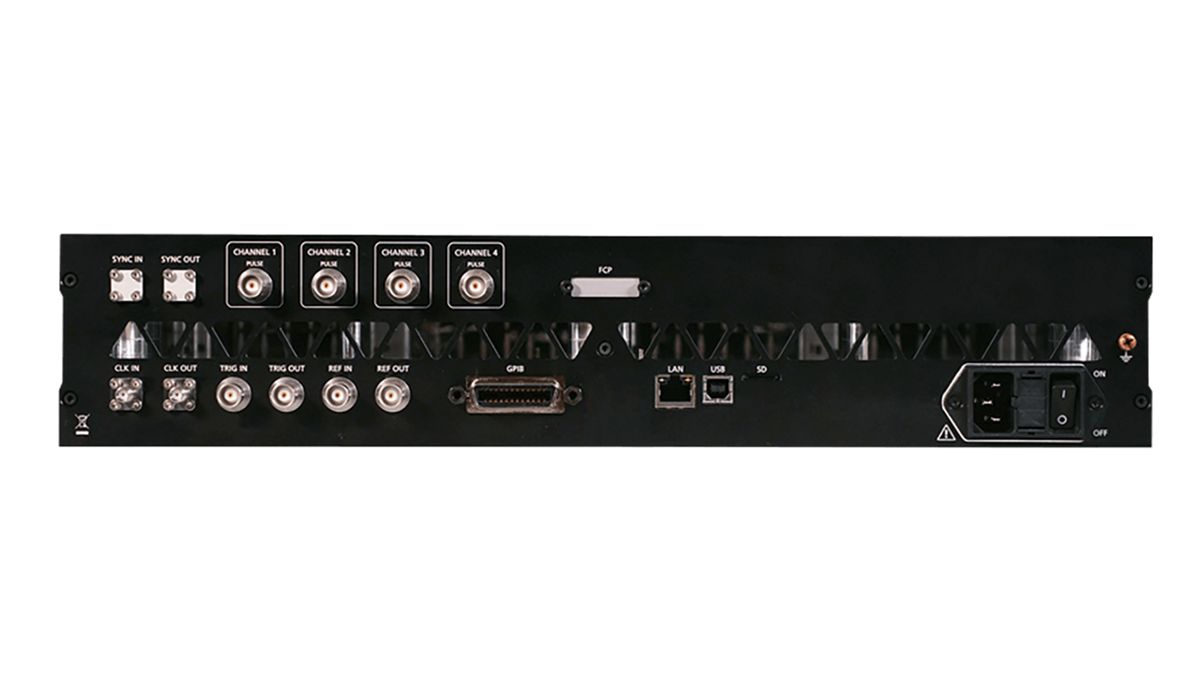

专业 信号发生器：AP5032A| 是德科技Keysight

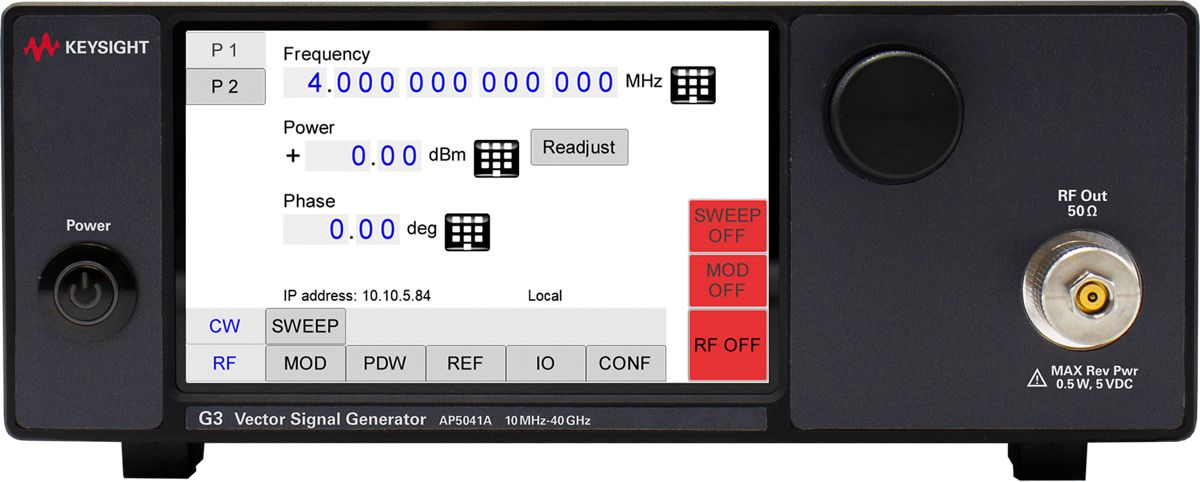

专业 信号发生器：AP5041A| 是德科技Keysight

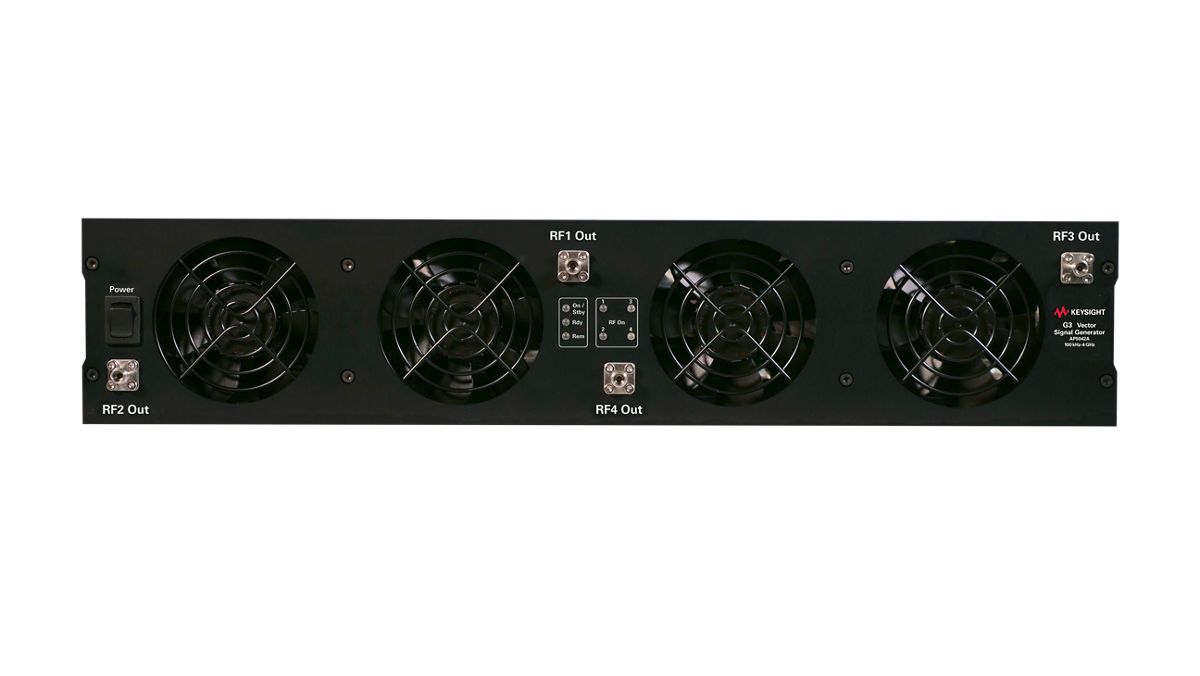

专业 信号发生器：AP5042A| 是德科技Keysight

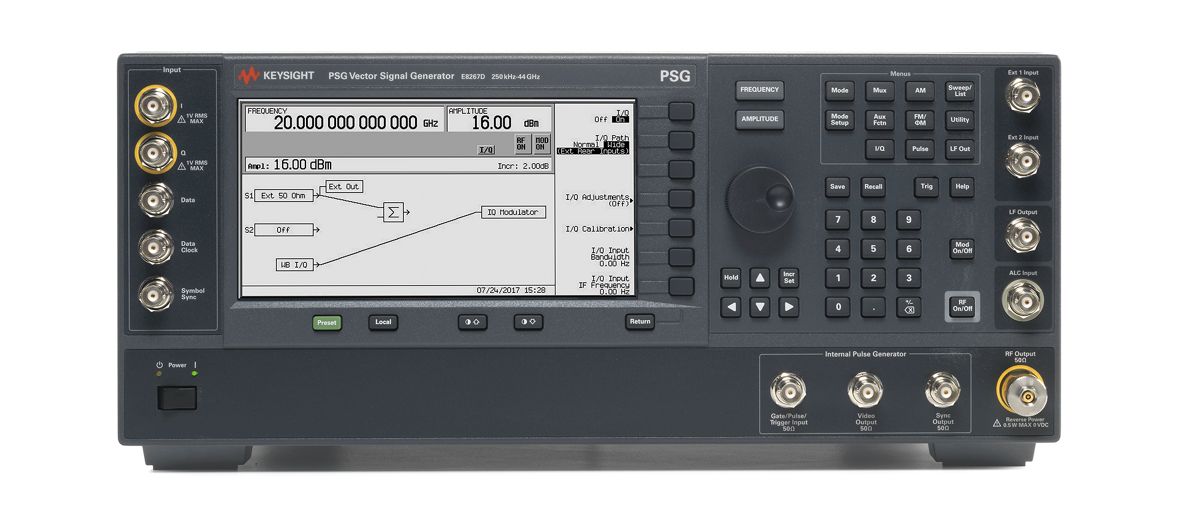

专业 信号发生器：E8267D| 是德科技Keysight

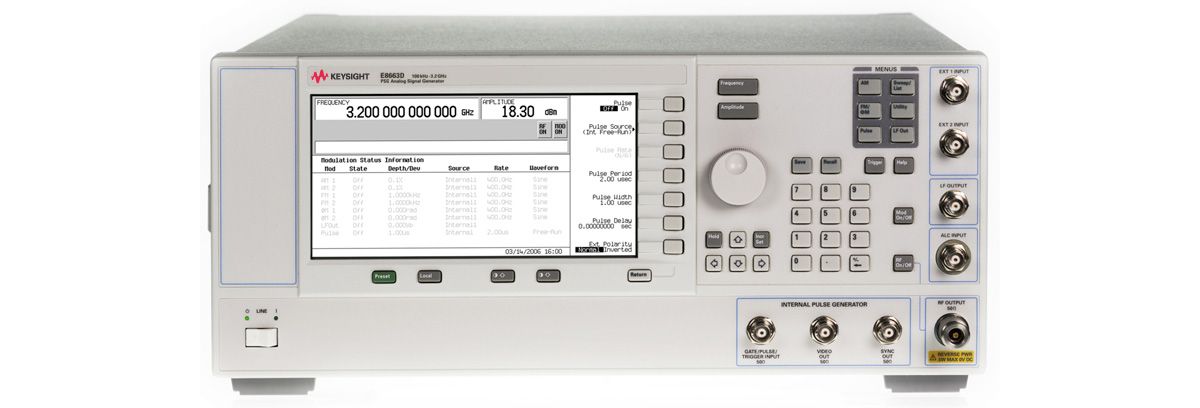

旗舰 信号发生器：E8663D| 是德科技Keysight

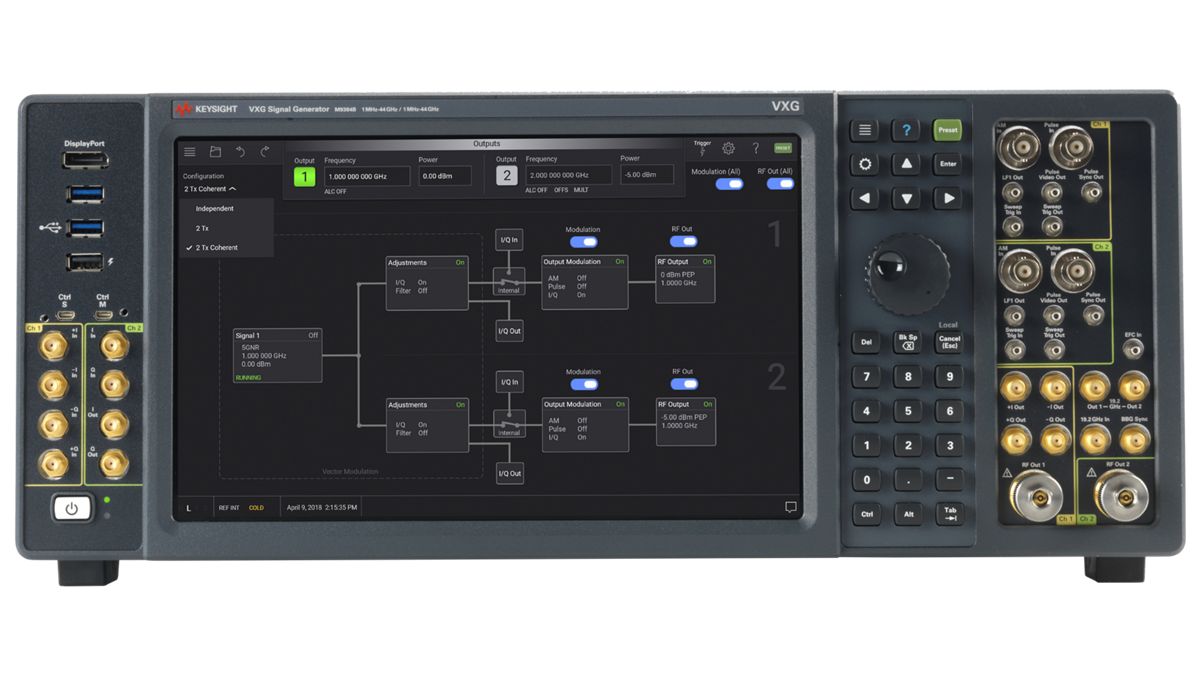

旗舰 信号发生器：M9384B| 是德科技Keysight

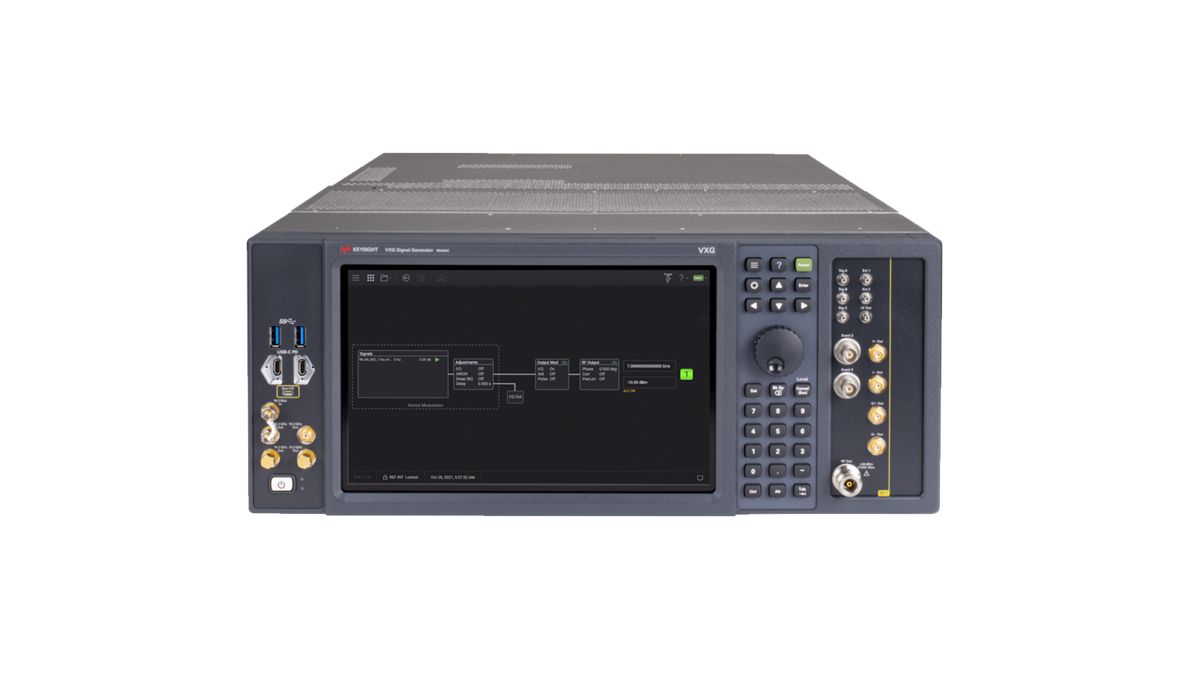

旗舰 信号发生器：M9484C| 是德科技Keysight

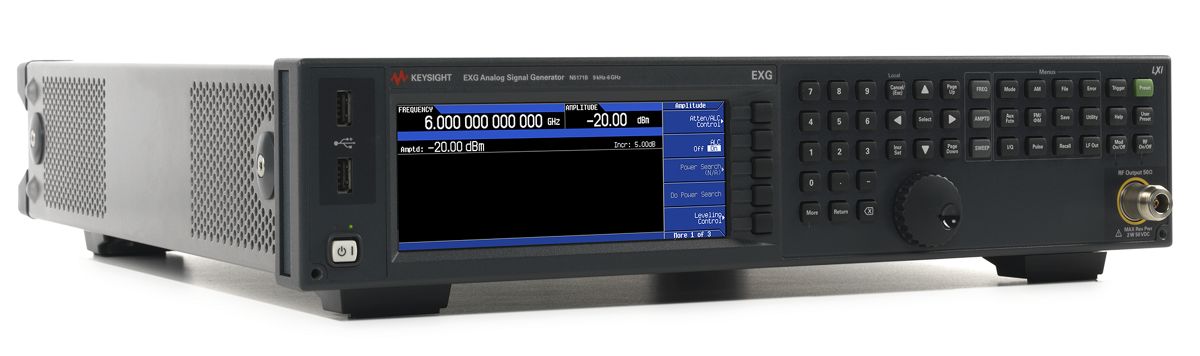

N5171BEXG 系列射频模拟信号发生器，9 kHz 至 6 GHz

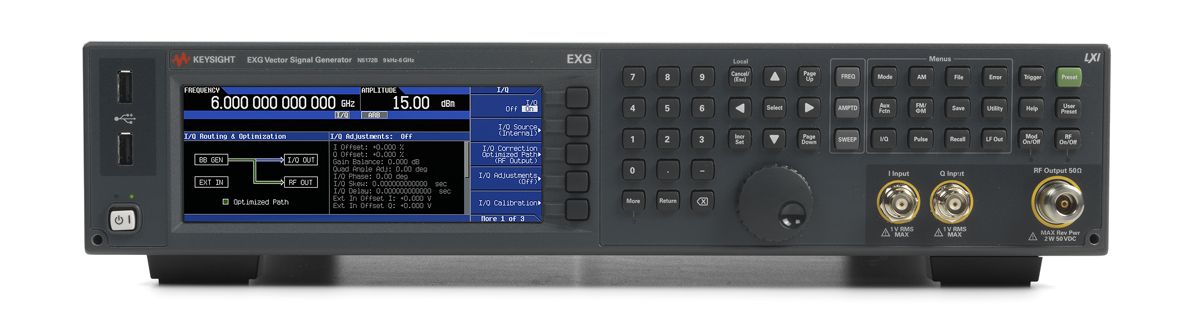

N5172BEXG 系列射频矢量信号发生器，9 kHz 至 6 GHz

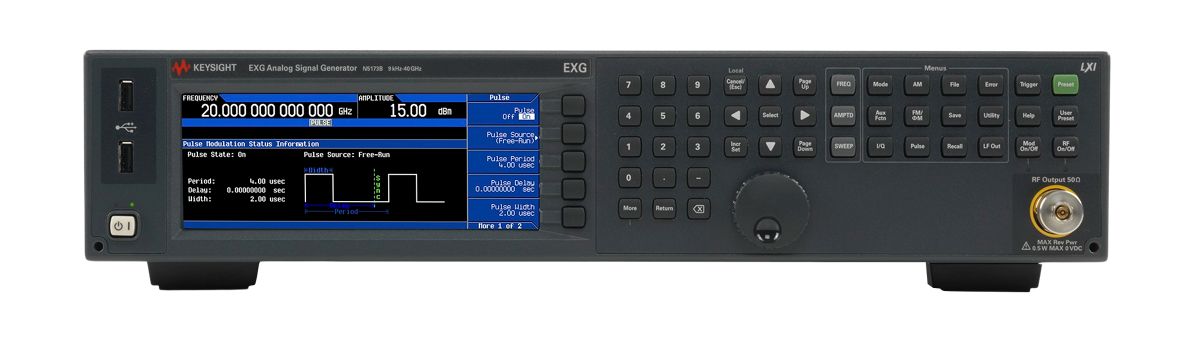

基础 信号发生器：N5173B| 是德科技Keysight

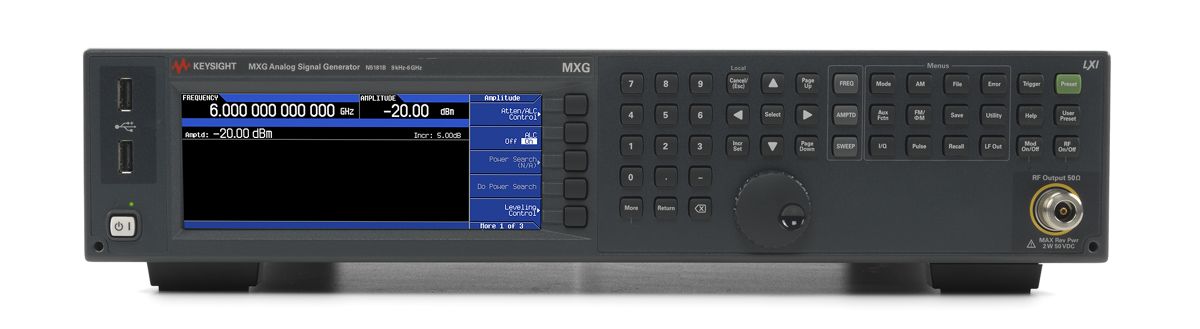

N5181BMXG 系列射频模拟信号发生器，9 kHz 至 6 GHz

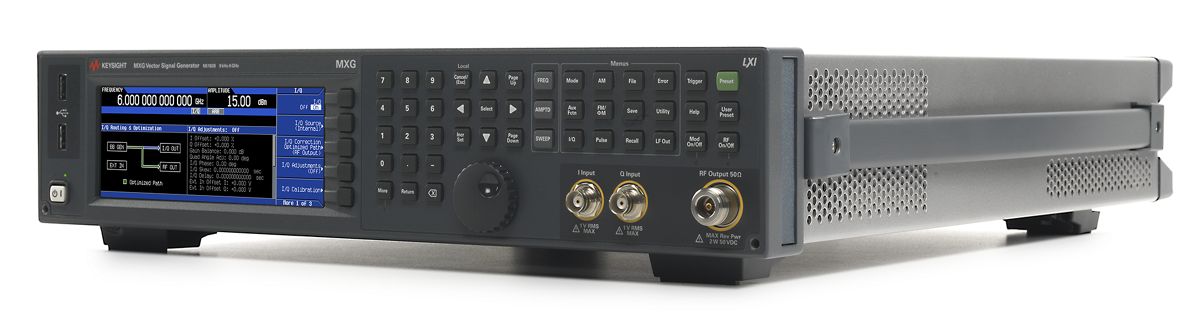

N5182BMXG 系列射频矢量信号发生器，9 kHz 至 6 GHz

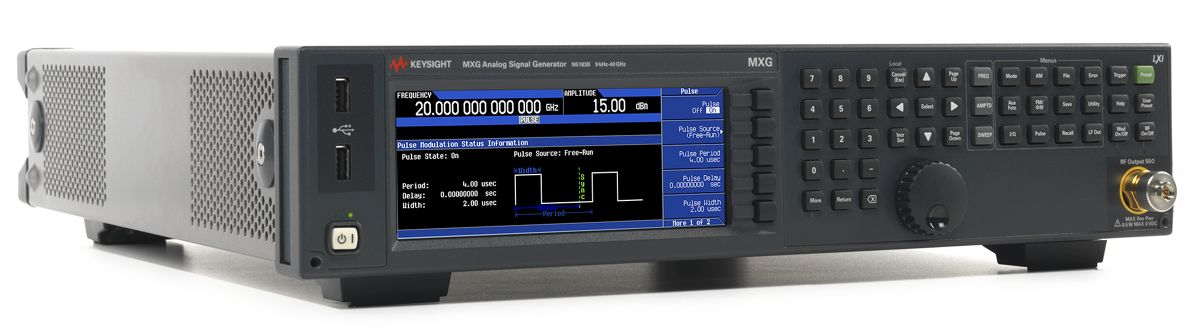

N5183BMXG 系列微波模拟信号发生器，9 kHz 至 40 GHz
专业 信号发生器：N5185A| 是德科技Keysight
专业 信号发生器：N5186A| 是德科技Keysight

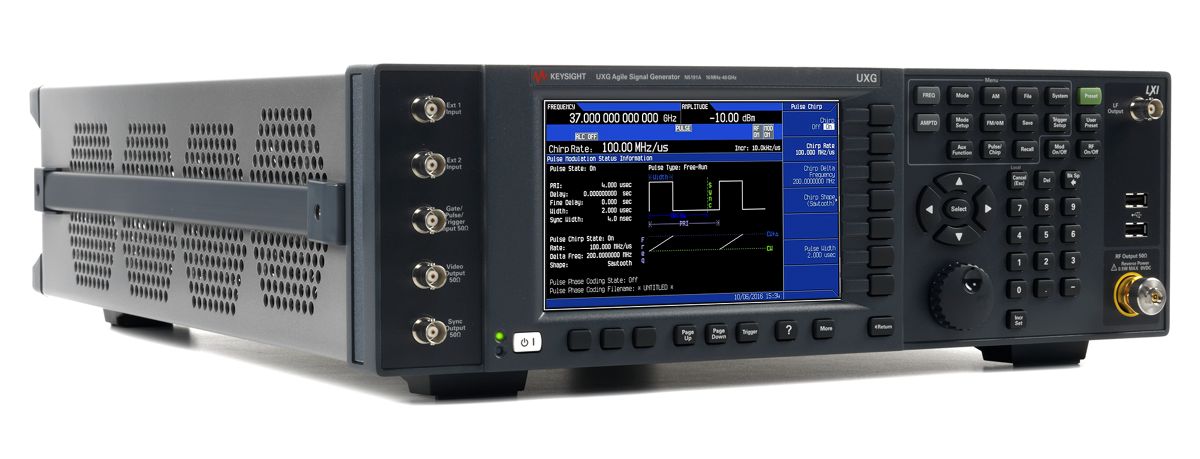

敏捷信号发生器：N5191A| 是德科技Keysight

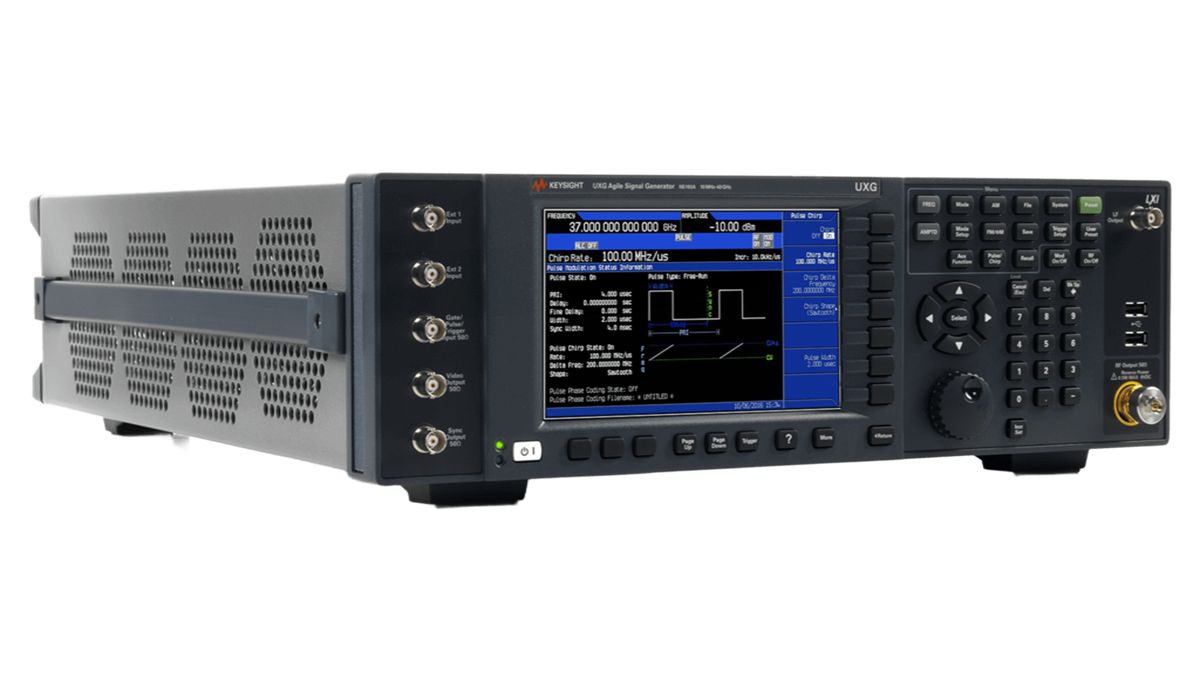

敏捷信号发生器：N5193A| 是德科技Keysight
USG5000V系列 射频信号发生器
USG5000M系列 射频信号发生器
USG3000V系列 射频信号发生器
USG3000M系列 射频信号发生器
UTG9000T+系列 函数信号发生器
UTG4000X系列 函数信号发生器
UTG9000T系列 函数信号发生器
UTG4000A系列 函数信号发生器
UTG2000X系列 函数信号发生器
UTG1000X系列 函数信号发生器
UTG900E系列 函数信号发生器
UTG7025B系列 函数信号发生器

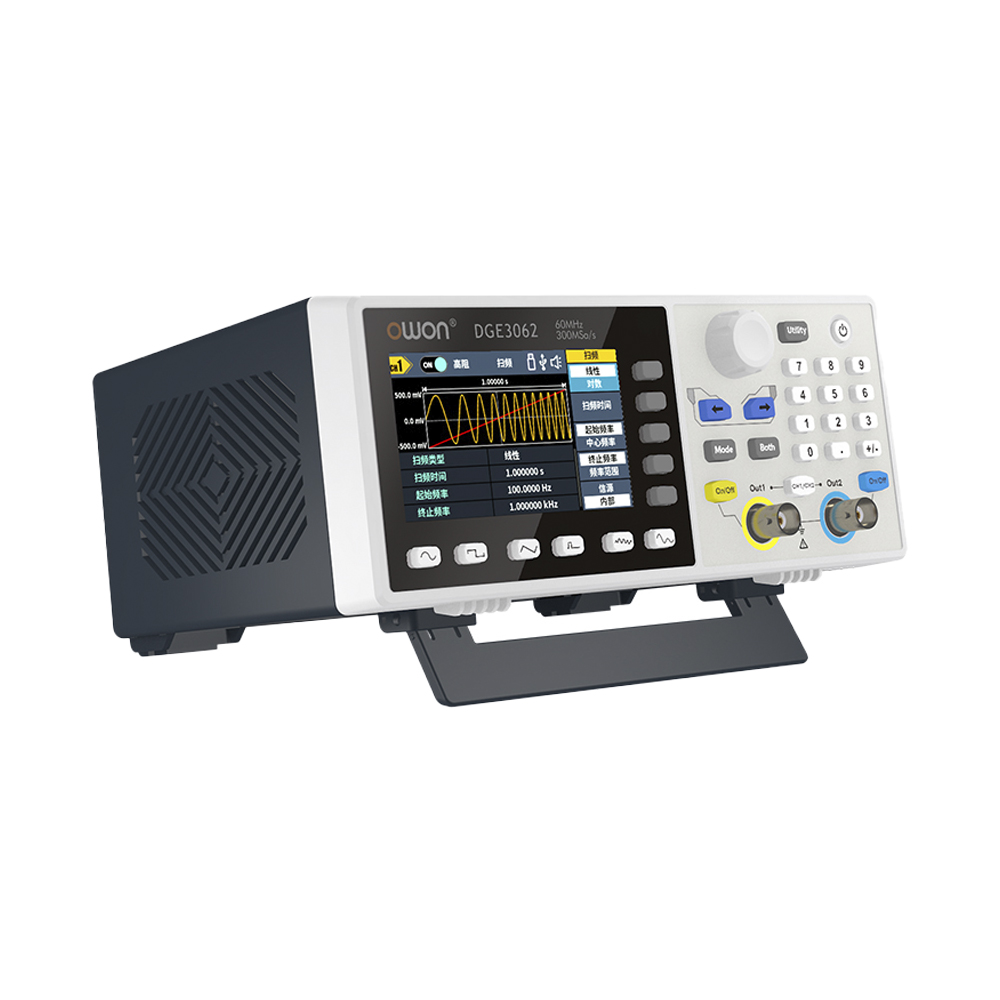

DGE3000系列经济型信号发生器

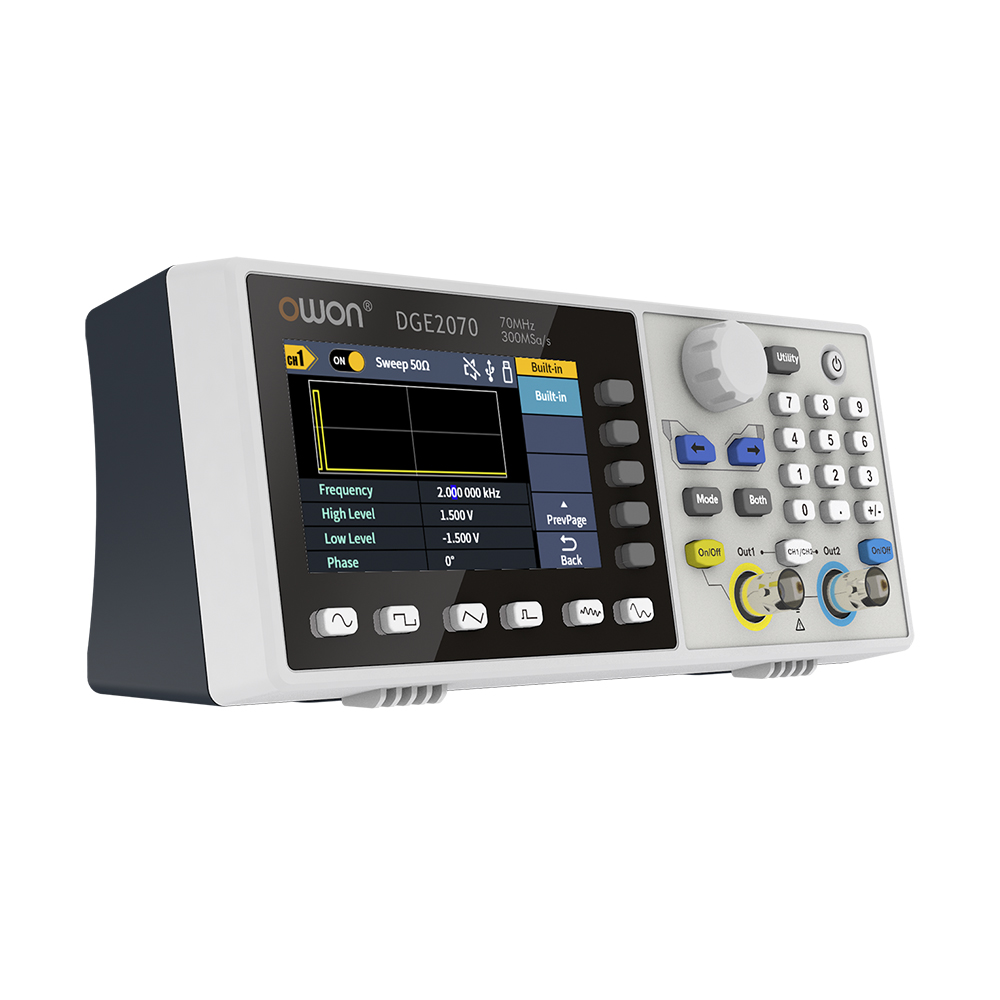

DGE2000系列经济型信号发生器

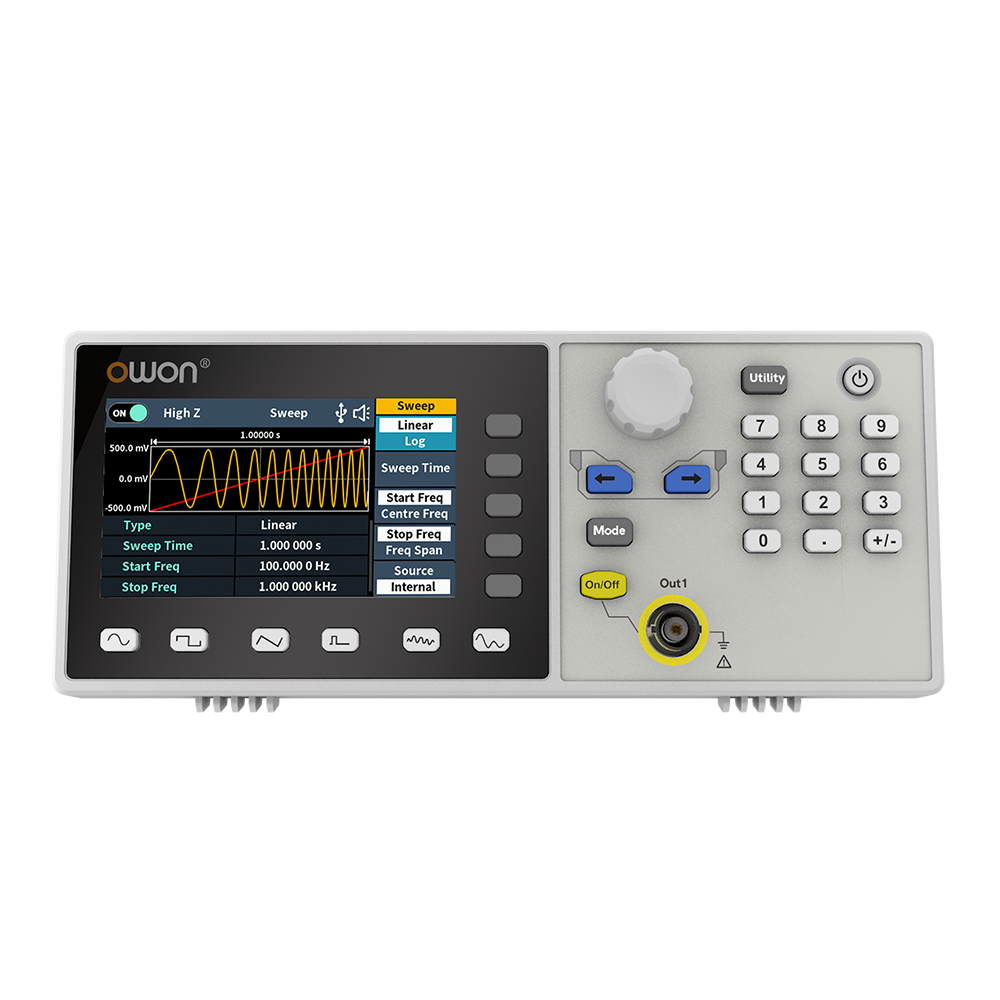

DGE1000系列单通道信号发生器
