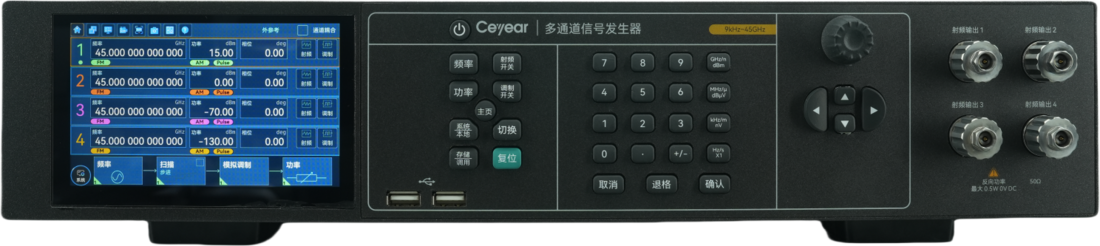

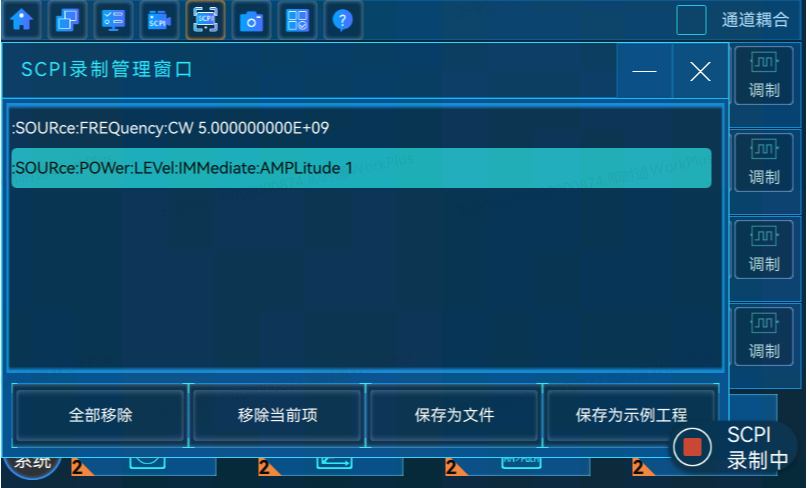

1434系列多通道信号发生器

频率范围

9kHz~20GHz

9kHz~45GHz

频率

N（基波谐波次数）

9kHz≤f≤250MHz

1/8

250MHz＜f≤312.5MHz

1/32

312.5MHz＜f≤625MHz

1/16

625MHz＜f≤1.25GHz

1/8

1.25GHz＜f≤2.5GHz

1/4

2.5GHz＜f≤5GHz

1/2

5GHz＜f≤10GHz

1

10GHz＜f≤20GHz

2

20GHz＜f≤40GHz

4

40GHz＜f≤45GHz

8

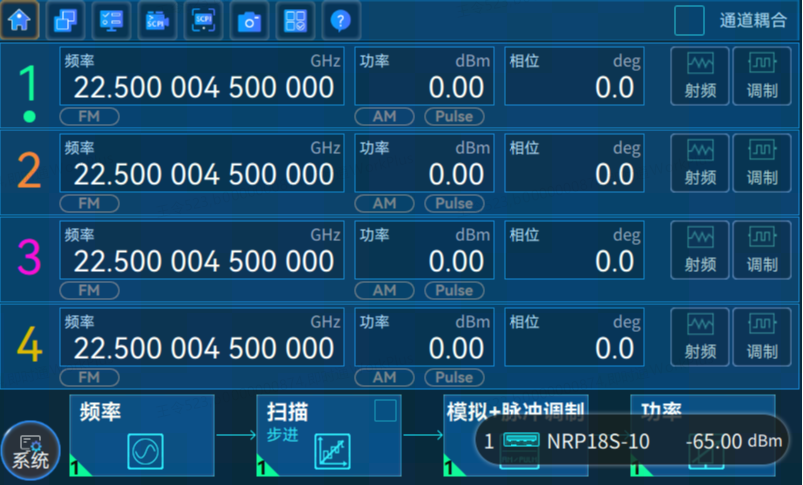

通道数

2/3/4（20GHz/45GHz任意组合）

频率分辨率

0.001Hz

频率准确度

±3×10^-8（出厂校准准确度，25℃±10℃）

频率切换时间

≤15ms

时基老化率

（典型值^注1）

±5×10^-10/天（连续通电30天后），±5×10^-8/年

参考输出

频率

10MHz

1GHz

功率

>+4dBm，阻抗50Ω

功率>-10dBm，阻抗50Ω

参考输入

频率

1MHz～100MHz，步进1MHz

1GHz

功率

-5dBm～+10dBm，阻抗50Ω

-10dBm～+5dBm，阻抗50Ω

扫描特性

扫描模式

步进扫描、列表扫描

功率特性

最小功率

(25℃±10℃)

9kHz≤ f ≤100kHz

-90.0dBm

f＞100kHz

-120.0dBm

最大功率

（连续波，

25±10℃）

20GHz通道

9kHz≤f≤100kHz

≥+5.0 dBm

100kHz＜f≤1MHz

≥+15.0 dBm

1MHz＜f≤3GHz

≥+18.0 dBm

3GHz＜f≤20GHz

≥+15.0 dBm

45GHz通道

9kHz≤f≤100kHz

≥+5.0 dBm

100kHz＜f≤1MHz

≥+14.0 dBm

1MHz＜f≤3GHz

≥+14.0 dBm

3GHz＜f≤20GHz

≥+13.0 dBm

20GHz＜f≤40GHz

≥+10.0 dBm

40GHz＜f≤45GHz

≥+8.0 dBm

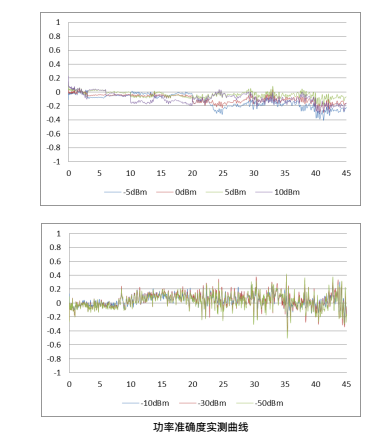

功率准确度^注2_{错误!未找到引用源。}

（25±10°C）

功率（dBm）

频率

-120 ≤ P ≤ -90

（测量值）

-90 ＜P ≤-50

-50 ＜ P ≤ P_max

9kHz≤f≤1MHz

—

±0.7dB

±0.7dB

1MHz＜f≤3GHz

(±1.2dB)

±0.7dB

±0.7dB

3GHz＜f≤20GHz

(±1.8dB)

±0.9dB

±0.9dB

20GHz＜f≤45GHz

—

±1.2dB

±1.2dB

功率分辨率

0.01dB

输出阻抗

50Ω（额定值^注3）

源驻波比

（内稳幅，

测量值）

100kHz≤f≤6GHz

＜1.6

6GHz＜f≤20GHz

＜1.8

20GHz＜f≤45GHz

＜2.0

最大反向功率

AC：0.5W，DC：0V

频谱纯度^注4

谐波

（+10dBm与最大功率两者中的较小者）

100kHz≤f≤6GHz

＜-30dBc

6GHz＜f≤20GHz

＜-55dBc

20GHz＜f≤45GHz

＜-50dBc

分谐波

（+10dBm与最大功率两者中的较小者）

9kHz≤f≤6GHz

<-80dBc

6GHz＜f≤20GHz

<-55dBc

20GHz＜f≤45GHz

<-50dBc

非谐波

（在0dBm处，10kHz频偏以远）

标准

9kHz≤f≤250MHz

＜-56dBc

250MHz＜f≤5GHz

＜-70dBc

5GHz＜f≤10GHz

＜-64dBc

10GHz＜f≤20GHz

＜-58dBc

20GHz＜f≤40GHz

＜-52dBc

40GHz＜f≤45GHz

＜-46dBc

选件H04-1/H04-2

9kHz≤f≤250MHz

＜-65dBc

250MHz＜f≤5GHz

＜-80dBc

5GHz＜f≤10GHz

＜-74dBc

10GHz＜f≤20GHz

＜-68dBc

20GHz＜f≤40GHz

＜-62dBc

40GHz＜f≤45GHz

＜-56dBc

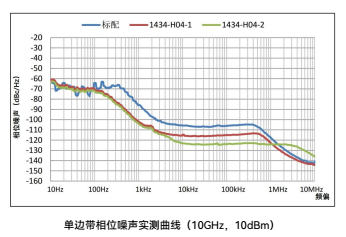

单边带相位噪声

（dBc/Hz，在+10dBm或与最大输出功率两者中的较小者）

频偏

频率

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

标准

1GHz

-78

-110

-122

-122

-136

-144

10GHz

-58

-90

-102

-102

-117

-140

20GHz

-52

-84

-96

-96

-111

-134

40GHz

-46

-78

-84

-84

-105

-128

选件H04-1

1GHz

-86

-115

-131

-131

-140

-145

10GHz

-63

-95

-113

-113

-120

-140

20GHz

-57

-90

-106

-106

-114

-135

40GHz

-51

-84

-100

-100

-108

-129

选件H04-2

1GHz

-86

-115

-140

-140

-140

-148

10GHz

-63

-95

-120

-120

-120

-135

20GHz

-57

-90

-114

-114

-114

-129

40GHz

-51

-84

-108

-108

-108

-123

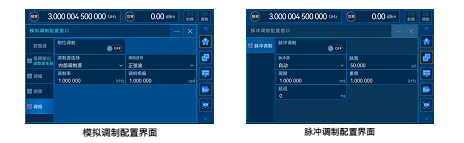

调制特性

频率调制

（f≥10MHz）

最大频偏：N×4MHz（N为基波谐波次数）

准确度（1kHz调制率，频偏N×500kHz）：< ±(2.0%×设置频偏+20Hz)

调制率（3dB带宽，N×500kHz频偏）：DC～100kHz

失真（1kHz调制率，频偏N×500kHz）：< 0.4%

相位调制

（f≥10MHz）

最大相偏： N×5rad（N为基波谐波次数）

准确度（1kHz调制率，相偏N×5rad）：< ±(2.0%×设置相偏+0.01 rad)

调制率（3dB带宽，相偏N×5rad）：DC～100kHz

失真（1kHz调制率，相偏N×5rad）：< 0.4%

幅度调制

（f≥10MHz）

最大深度：＞90％

准确度（100Hz调制率，30%调制深度）：±（4％×设置深度+1％）

失真（100Hz调制率， 30%调制深度）：< 2.0%

脉冲调制

（f≥50MHz）

开关比

＞80dB

上升下降时间

≤15ns

重复频率

0.023Hz～25MHz

最小脉宽

20ns

低频输出

波形

正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦

频率范围

正弦波、双正弦、扫频正弦

0.1Hz～10MHz

方波、三角波、锯齿波

0.1Hz～1MHz

幅度

1mVpp～5Vpp

一般特性

射频

输出端口

20GHz通道：3.5mm（阳），阻抗50Ω

45GHz通道：2.4mm（阳），阻抗50Ω

外形尺寸（宽×高×深）

公称尺寸（不含把手、侧提带、底脚、垫脚、后镶条、接头等突出物）：

（440.0±1.2）mm×（88.1±0.8）mm×（600.0±1.2）mm

重量

＜20kg（型号、选件配置不同，重量不同）

电源

100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应）

功耗

＜600W

温度范围

工作温度：0℃～+40℃；存储温度：-40℃～+70℃
