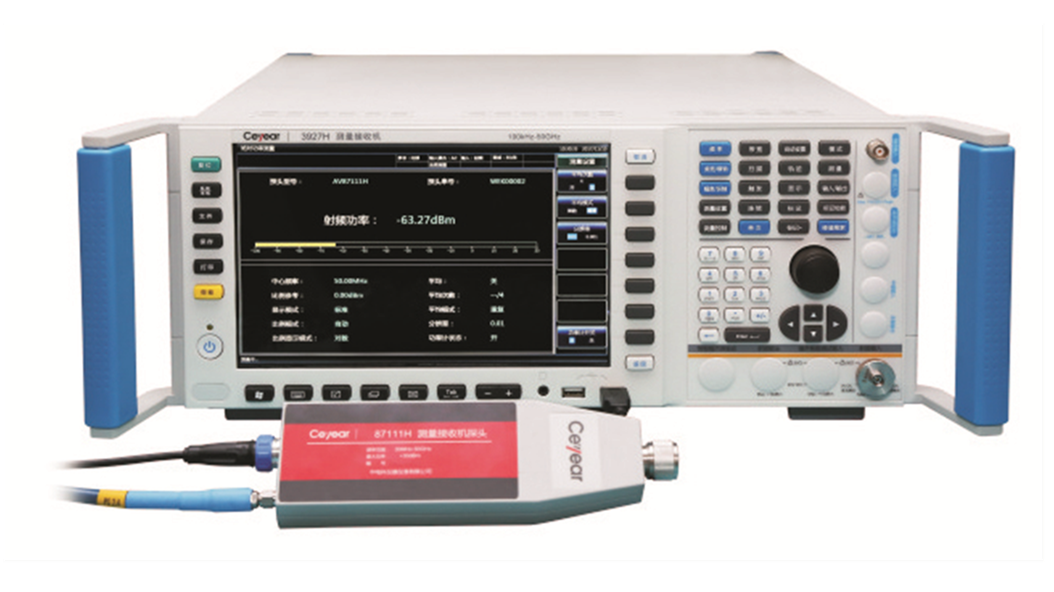

3927A/B/C/D/E/F/G/H测量接收机

计数分辨率

0.001Hz

计数准确度

±(读出频率×参考时基准确度+0.100Hz)

计数灵敏度

100kHz～4GHz

-55dBm

4GHz～26.5GHz

-45dBm

26.5GHz～50GHz

-35dBm

绝对功率（以探头射频端口为准）

频率范围

87111A

100kHz～4GHz

87111D

10MHz～18GHz

87111E

30MHz～26.5GHz

87111F

30MHz～40GHz

87111H

30MHz～50GHz

功率范围

-20dBm～+30dBm

功率分辨率

0.001dB

功率准确度

87111A

87111D

87111E

87111F/H

100kHz～10MHz

±0.356dB

——

——

——

10MHz～30MHz

±0.356dB

±0.361dB

——

——

30MHz～2GHz

±0.356dB

±0.361dB

±0.361dB

±0.361dB

2GHz～4GHz

±0.356dB

±0.392dB

±0.422dB

±0.361dB

4GHz～18GHz

——

±0.400dB

±0.422dB

±0.367dB

18GHz～26.5GHz

——

——

±0.480dB

±0.387dB

26.5GHz～50GHz

——

——

——

±0.420dB

输入电压

驻波比

87111A

87111D

87111E

87111F/H

100kHz～2GHz

1.22

1.15

1.15

1.15

2GHz～4GHz

1.22

1.30

1.30

1.30

4GHz～18GHz

——

1.30

1.30

1.40

18GHz～26.5GHz

——

——

1.40

1.70

26.5GHz～40GHz

——

——

——

1.70

40GHz～50GHz

——

——

——

1.90

调谐电平（+20℃～+30℃）

最小功率

无前置放大器

有前置放大器

100kHz～2MHz（额定值）

-129dBm

-140dBm

2MHz～10MHz（额定值）

-134dBm

-140dBm

10MHz～2GHz

-136dBm

-140dBm

2GHz～18GHz

-130dBm

-136dBm

18GHz～26.5GHz

-120dBm

-130dBm

26.5GHz～40GHz

-114dBm

-122dBm

40GHz～50GHz

-90dBm

-100dBm

相对误差

（自动模式）

±（0.015dB+0.005dB/10dB）

100kHz～4GHz

剩余噪声门限电平～+30dBm

±（0.075dB+0.010dB/10dB）

4GHz～50GHz

±（累积误差^a + 0.0012 ×（输入信号电平-剩余噪声门限电平^b）²）^c

最小功率～剩余噪声门限电平

量程2切换误差

±0.031dB

量程3切换误差

±0.031dB

注a：累积误差表示从一个较高幅度电平到以0.005dB/10dB为步进的电平时所出现的误差总和。

注b：噪声门限电平=最小功率+30dB。

注c：量程切换时增加测量误差±0.031dB。

调制频率范围

20Hz～10kHz

100kHz≤fc＜10MHz

50Hz～200kHz

10MHz≤fc≤50GHz

调频峰值频偏

≤40kHz

100kHz≤fc＜10MHz

≤400kHz

10MHz≤fc≤50GHz

调频频偏

测量误差

频率范围

调制速率

频偏

调制指数

指标要求

250kHz≤fc＜10MHz

20Hz～

10kHz

200Hz～40kHz

＞0.2

读数的±1.5%

＞1.2

读数的±1%

10MHz≤fc＜9GHz

50Hz～

200kHz

250Hz～400kHz

＞0.2

读数的±1.5%

＞0.45

读数的±1%

9GHz≤fc＜18GHz

50Hz～

200kHz

250Hz～400kHz

＞0.2

读数的±2.5%

＞8

读数的±1%

18GHz≤fc＜26.5GHz

50Hz～

200kHz

250Hz～400kHz

＞0.2

读数的±3.8%

＞16

读数的±1%

26.5GHz≤fc≤50GHz

50Hz～

200kHz

250Hz～400kHz

＞0.2

读数的±8.5%

＞32

读数的±1%

调幅抑制（载波12.5MHz，调制频率1kHz，调幅深度50%）

频率范围

调制速率

调幅深度

指标要求

150kHz≤fc＜4GHz

400Hz或1Hz

≤50%

＜10Hz

4GHz≤fc＜9GHz

400Hz或1kHz

≤50%

＜10Hz（额定值）

9GHz≤fc＜18GHz

400Hz或1kHz

≤50%

＜20Hz（额定值）

18GHz≤fc＜26.5GHz

400Hz或1kHz

≤50%

＜40Hz（额定值）

26.5GHz≤fc≤50GHz

400Hz或1kHz

≤50%

＜75Hz（额定值）

剩余调频（载波560MHz，功率0dBm，带宽8kHz，高通50Hz、低通3kHz，有效值检波方式）

＜1.5Hz

100kHz≤fc＜9GHz

＜3Hz

9GHz≤fc＜18GHz（额定值）

＜6Hz

18GHz≤fc＜26.5GHz（额定值）

＜12Hz

26.5GHz≤fc≤50GHz（额定值）

调频解调谐波失真（载波12.5MHz ，调制频率1kHz，调频频偏400kHz）

＜0.3%（-50.4dB）

调幅解调

输入功率范围

-18dBm～+30dBm

调制频率范围

20Hz～10kHz

100kHz≤fc＜10MHz

50Hz～200kHz

10MHz≤fc≤50GHz

调幅深度范围

5%～99%

调幅深度

测量误差

频率范围

调制速率

调幅深度

指标要求

100kHz≤fc＜10MHz

50Hz～10kHz

5%～99%

读数的±0.75%

10MHz≤fc＜4GHz

50Hz～100kHz

20%～99%

读数的±0.5%

5%～20%

读数的±2.5%

4GHz≤fc＜26.5GHz

50Hz～100kHz

20%～99%

读数的±1.5%

5%～20%

读数的±4.5%

26.5GHz≤fc＜40GHz

50Hz～100kHz

20%～99%

读数的±1.9%

5%～20%

读数的±5%

40GHz≤fc≤50GHz

50Hz～100kHz

20%～99%

读数的±6%

5%～20%

读数的±10%

调频抑制（载波12.5MHz，调制频率1kHz，调频频偏50kHz）

＜0.36%

剩余调幅（载波560MHz，功率0dBm，带宽8kHz，高通50Hz、低通3kHz，有效值检波方式）

＜0.01%

调幅解调谐波失真（载波12.5MHz，调制频率1kHz，调幅深度50%/90%）

＜0.3%（-50.4dB）

调相解调

输入功率范围

-18dBm～+30dBm

调制频率范围

50Hz～20kHz

100kHz≤fc≤50GHz

最大峰值相偏

450rad

fc＜10MHz

12499rad

fc≥10MHz

调相相偏

测量误差

频率范围

调相相偏

指标要求

100kHz≤fc＜9GHz

＞0.7rad

读数的±1%

＞0.3rad

读数的±3%

9GHz≤fc＜18GHz

＞2.0rad

读数的±1%

＞0.6rad

读数的±3%

18GHz≤fc＜26.5GHz

＞4.0rad

读数的±1%

＞1.2rad

读数的±3%

26.5GHz≤fc＜40GHz

＞4.0rad

读数的±1%

＞1.3rad

读数的±3%

40GHz≤fc≤50GHz

＞8.0rad

读数的±1%

＞2.4rad

读数的±3%

调幅抑制（载波12.5MHz，调制频率1kHz，调幅深度50%）

＜0.03rad

剩余调相（载波560MHz，功率0dBm，带宽8kHz，高通50Hz、低通3kHz，有效值检波方式）

＜0.03rad

调相解调谐波失真（载波12.5MHz，调制频率1kHz，调相相偏5rad）

＜0.3%（-50.4dB）

3927B

100kHz～9GHz

3927C

100kHz～13.2GHz

3927D

100kHz～18GHz

3927E

100kHz～26.5GHz

3927F

100kHz～40GHz

3927G

100kHz～45GHz

3927H

100kHz～50GHz

10MHz精密频率参考

频率准确度

±（至上次校准日期×老化率＋温度稳定度

＋校准准确度）

老化率

±1´10^-7/年

温度稳定度

±1.5´10^-8（20℃～30℃）

±5´10^-8（0℃～50℃）

校准准确度

± 4´10^-8

频率读出准确度

±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽

＋2Hz＋0.5水平分辨率^*）

*：水平分辨率=频宽/（扫描点数-1）

频率计数准确度

±（频率读数×频率参考准确度＋0.1Hz）

频宽

范围

0Hz（零频宽），10Hz～该型号最高频率范围

准确度

±（0.1%×频宽＋频宽/（扫描点数-1））

扫描时间范围

频宽≥10Hz

1ms～6000s

频宽=0Hz

1us～6000s

分辨率带宽

范围

1Hz～3MHz （1、2、3、5步进），4、5、6、8、10MHz、20 MHz

转换不确定度

± 0.3dB1Hz～3MHz；±1.0dB20 MHz

分析带宽

10Hz～10MHz（标配），40MHz（选件），200MHz（选件）

视频带宽

1Hz～3MHz （1、2、3、5步进），4、5、6、8、10MHz、20 MHz（额定值）

触发方式

自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器

相位噪声

（载波1GHz，20℃～30℃）

-96dBc/Hz

100Hz

-115dBc/Hz

1kHz

-125dBc/Hz

10kHz

-125dBc/Hz

100kHz

剩余调频（分辨率带宽10Hz，视频带宽10Hz）

≤(0.25 Hz ×N) p-p，20 ms 内的额定值，N为频段LO倍频数

频率响应

（10dB衰减，

20℃～30℃）

频率范围

无前置放大器

有前置放大器 关/开

100kHz～20MHz

±0.7dB

±±1.2dB/±1.5dB

20MHz～2GHz

±0.5dB

±±1.0dB/±1.5dB

2GHz～3.6GHz

±0.7dB

±±1.2dB/±1.5dB

3.6GHz～4GHz

±1.0dB

±±1.5dB/±1.8dB

4GHz～9GHz

±1.5dB

±±2.0dB/±2.5dB

9GHz～18GHz

±2.0dB

±±2.5dB/±3.0dB

18GHz～26.5GHz

±2.5dB

±±3.0dB/±3.5dB

26.5GHz～40GHz

±3.0dB

±±3.5dB/±4.0dB

40GHz～50GHz

±3.0dB

±±3.5dB/±4.0dB

绝对幅度准确度

（10 dB 衰减，20℃～30℃，1Hz≤分辨率带宽≤1MHz，输入信号-10dBm～-50dBm）

±0.24dB

500MHz

±（0.24dB＋频率响应）

所有频率

检波方式

正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均

1dB增益压缩

（双音法测试，分辨率带宽5kHz，3MHz频率间隔，20℃～30℃）

-3dBm

20MHz～40MHz

+1dBm

40MHz～200MHz

+3dBm

200MHz～4GHz

-1dBm

4GHz～9GHz

+1dBm

9GHz～50GHz

三阶交调失真（TOI）

（输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃）

³+13dBm

10MHz～4GHz

³+11dBm

4GHz～9GHz

³+13dBm

9GHz～50GHz

显示平均噪声电平

（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，归一化至1Hz RBW，20℃～30℃）

频段

无前放

前放关/LNP开

前放开

10MHz～1GHz

-153dBm

-150dBm / NA

-162dBm

1GHz～2GHz

-151dBm

-148dBm / NA

-162dBm

2GHz～3GHz

-150dBm

-147dBm / NA

-160dBm

3GHz～3.6GHz

-148dBm

-145dBm / NA

-156dBm

3.6GHz～4GHz

-145dBm

-141dBm / NA

-155dBm

4GHz～5GHz

-148dBm

-142dBm

-155dBm

5GHz～9GHz

-150dBm

-143dBm

-155dBm

9GHz～18GHz

-148dBm

-140dBm

-154dBm

18GHz～26.5GHz

-143dBm

-134dBm

-154dBm

26.5GHz～40GHz

-138dBm

-126dBm

-150dBm

40GHz～50GHz

-133dBm

-121dBm

-145dBm

剩余响应

（输入端接负载，0dB衰减）

-100dBm

200kHz～9GHz

-100dBm（额定值）

其它频率

电平测量范围

100mVrms～3Vrms

音频电平测量误差

±1%

音频分析失真（输入信号频率1kHz,幅度1Vrms）

＜1%（-40dB）

音频分析剩余噪声（阻抗50Ω，量程0.3V）

＜1mV
