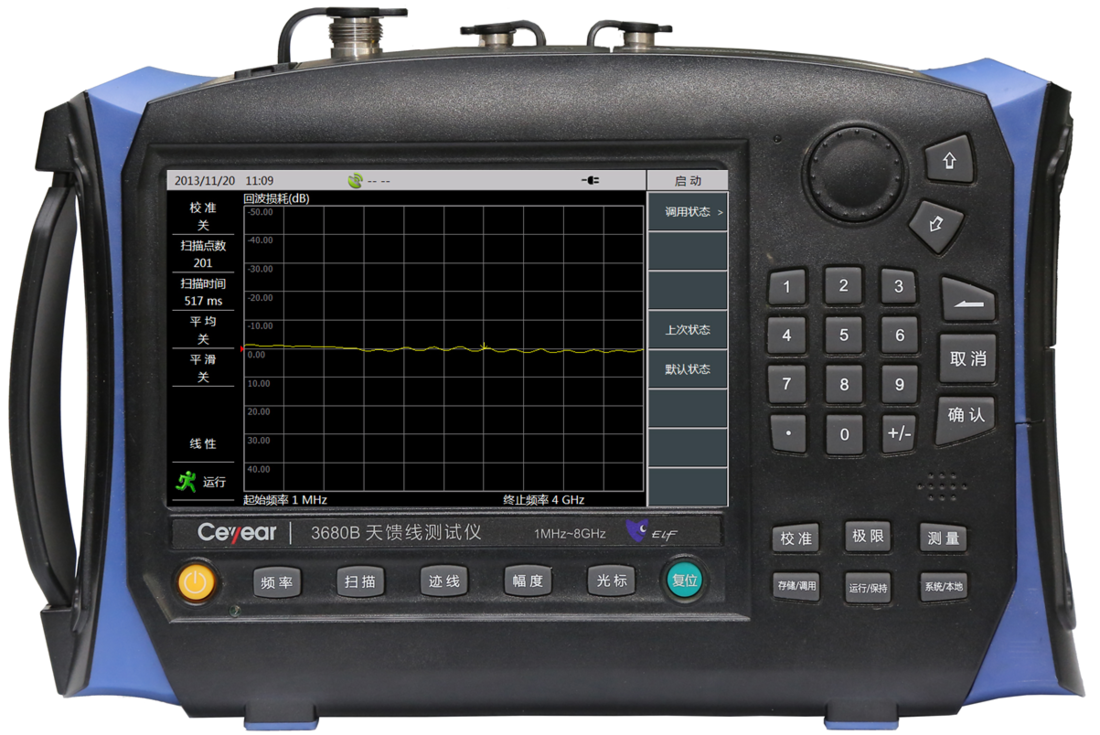

3680系列天馈线测试仪

型号:3680A
分类 嘉品推荐 > Ceyear > 微波/毫米波测量仪器 > 网络分析仪 适用行业 通讯数码电子产品 、 半导体晶圆检测 、 电子元器件制造 摘要 B天馈线测试 具有测量 特性阻抗和相位测试 通信基站天馈线系统测试 生产中对射频器部件测试 反射参数测试 相位共七种测量 指引用户完成测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格型号价格

型号 规格/配置 单位 参考价 参考批发价 备注
3680A 天馈线测试仪 / 1MHz~4GHz — 登录可见 登录可见 官网规格,价格面议
3680B 天馈线测试仪 / 1MHz~8GHz — 登录可见 登录可见 官网规格,价格面议
3680A-001 英文版选件 — 登录可见 登录可见 官网规格,价格面议
3680A-002 用户手册英文版 — 登录可见 登录可见 官网规格,价格面议
3680A-003 用户手册中文版 — 登录可见 登录可见 官网规格,价格面议
3680A-004 编程手册中文版 — 登录可见 登录可见 官网规格,价格面议
3680A-005 编程手册英文版 — 登录可见 登录可见 官网规格,价格面议
3680A-006 USB功率测量 / 功率测量 — 登录可见 登录可见 官网规格,价格面议
3680A-011 可充电锂离子电池 / 备用电池组 — 登录可见 登录可见 官网规格,价格面议
3680A-012 N型阳头校准件31101A / DC~18GHz校准件 — 登录可见 登录可见 官网规格,价格面议
3680A-013 N型阴头校准件31101B / DC~18GHz校准件 — 登录可见 登录可见 官网规格,价格面议
3680A-014 N型阳头校准件20201A / DC~9GHz校准件 — 登录可见 登录可见 官网规格,价格面议
3680A-015 N型阴头校准件20201B / DC~9GHz校准件 — 登录可见 登录可见 官网规格,价格面议
3680A-016 功能背包 — 登录可见 登录可见 官网规格,价格面议
3680A-017 双肩携带包 — 登录可见 登录可见 官网规格,价格面议
3680A-018 安全仪器运输箱 — 登录可见 登录可见 官网规格,价格面议
3680A-019 N-DIN转接器L29/N-KJ-T / N-DIN转接器 — 登录可见 登录可见 官网规格,价格面议
3680A-020 N-DIN转接器L29/N-JJ-T / N-DIN转接器 — 登录可见 登录可见 官网规格,价格面议
3680A-021 GPS天线 / GPS外置天线 — 登录可见 登录可见 官网规格,价格面议
3680A-022 低损耗电缆N-JK / 测试端口延伸电缆 — 登录可见 登录可见 官网规格,价格面议
3680A-023 低损耗电缆N-JJ / 测试端口延伸电缆 — 登录可见 登录可见 官网规格,价格面议
3680A-025 MicroSD Class4 / SD卡 容量8G — 登录可见 登录可见 官网规格,价格面议
3680A-026 电源适配器 / 电源适配器 — 登录可见 登录可见 官网规格,价格面议
3680A-027 嵌入式电子校准件 / 内置 — 登录可见 登录可见 官网规格,价格面议
3680A-028 经济型校准套件(阳头)20201AE / DC~9GHz校准件 — 登录可见 登录可见 官网规格,价格面议
3680A-029 经济型校准套件(阴头)20201BE / DC~9GHz校准件 — 登录可见 登录可见 官网规格,价格面议
3680A-030 英文版选件 — 登录可见 登录可见 官网规格,价格面议
3680A-031 嵌入式电子校准件 / 内置 — 登录可见 登录可见 官网规格,价格面议
3680A-JL 计量服务 / 计量校准服务,提供计量报告 — 登录可见 登录可见 官网规格,价格面议
3680B-JL 计量服务 / 计量校准服务,提供计量报告 — 登录可见 登录可见 官网规格,价格面议
3680A-EWT1 保修期以外延长保修1年 / 延长保修期 — 登录可见 登录可见 官网规格,价格面议
3680B-EWT1 保修期以外延长保修1年 / 延长保修期 — 登录可见 登录可见 官网规格,价格面议

价格与批发价对指定等级会员开放,登录 或 注册会员 后可见;批量采购可在线询价。

规格参数

产品概述

3680A/B天馈线测试仪采用了先进的射频电路与数字电路混合集成设计技术、宽带基波混频技术、数字化中频处理技术、智能电源管理技术等新技术;具有测量速度快、测量精度高、体积小、重量轻、可电池供电、支持触摸屏操作、背光亮度可自动调节等优点,可对驻波比、回波损耗、特性阻抗和相位进行测试,对故障点定位。

3680A/B天馈线测试仪针对现场测试而开发,主要用于各种通信基站天馈线系统的测试,包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及寻呼系统等。

在天馈线系统安装、调试及日常维护时,天馈线测试仪可帮助用户快速评估传输线和天线系统的状况,提高运行基站的维护效率,加快新基站的安装调试进程。同时可用于科研、教学、生产中对射频器部件的反射参数测试。

功能特点

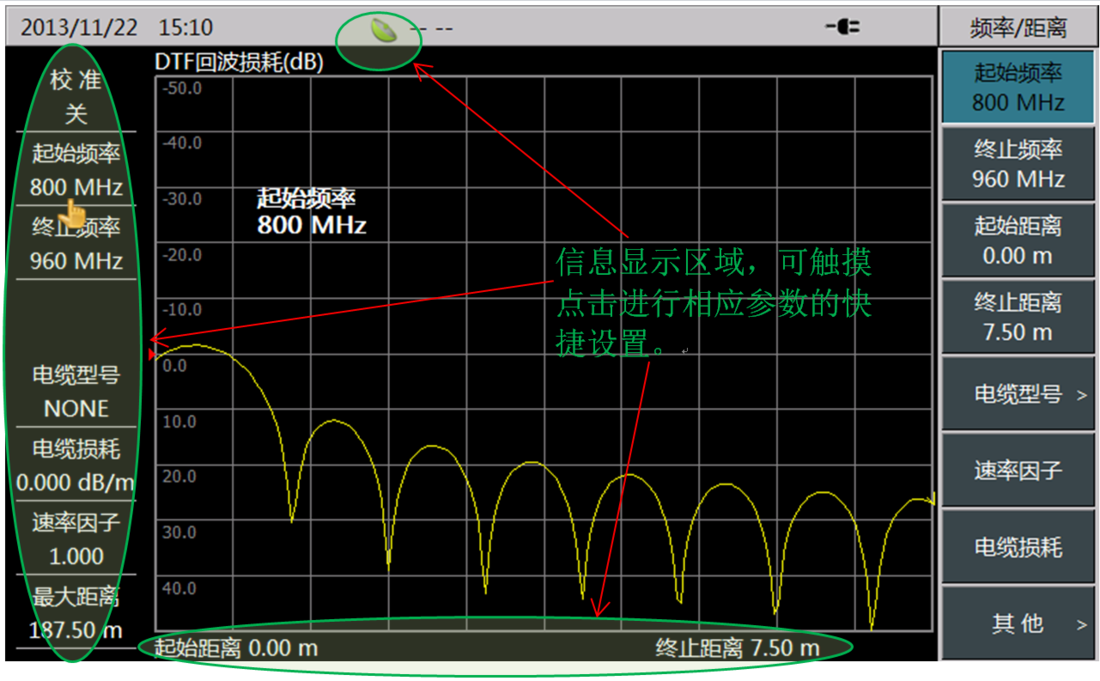

支持多种测量格式/支持触摸屏操作

支持回波损耗、驻波比、电缆损耗、DTF回波损耗、DTF驻波比、Smith圆图、相位共七种测量格式。可对电缆、天馈线系统进行全方位的测量及故障诊断。

配备一款7寸液晶触摸屏,除了可进行菜单操作外,可触摸点击各种显示信息,进行快捷的参数设置。通过手指滑动可在7个测量格式中快速切换,无需进行菜单操作。

支持多种测量格式/支持触摸屏操作

双窗口显示

每个窗口可显示不同的测量格式,具有独立的光标功能。

双窗口显示

列表扫描

支持列表扫描功能,同时测量多个频段,每个扫描段可设置不同的点数、频率范围。列表编辑方便快捷,可直接点击待编辑参数,每个段可通过开关设置打开或关闭。

列表扫描

测量向导

通过典型测量的操作步骤说明,指引用户完成测量过程,帮助用户快速熟悉仪器操作。

测量向导

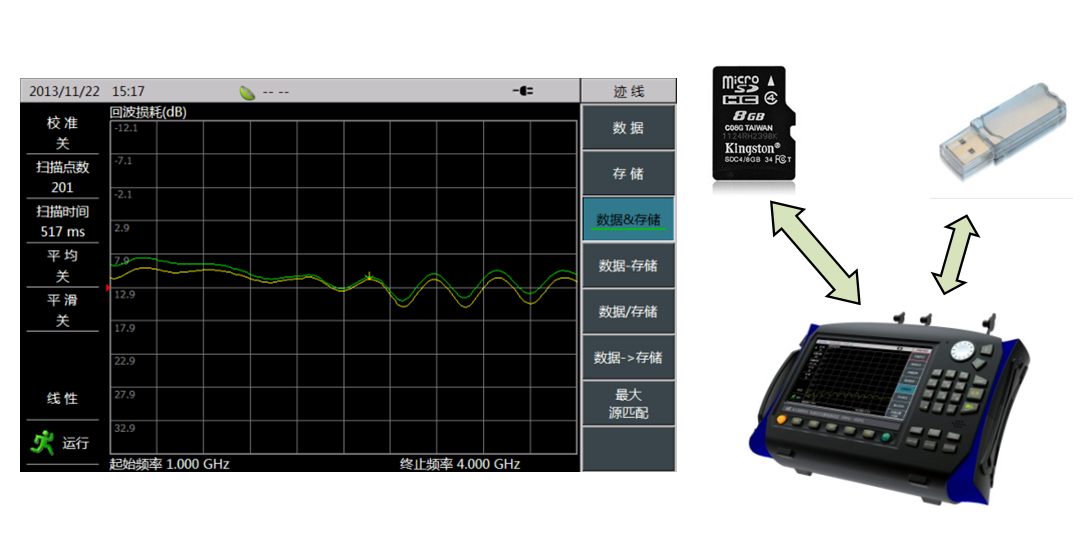

数据存储及调用

对测量迹线或状态进行存储,存储介质可选择仪器内部FLASH存储器、SD卡、USB设备。

数据存储及调用

嵌入式电子校准

3680A/B具有嵌入式电子校准件选件,实现“一键式”校准操作,无需任何外部连接。

嵌入式电子校准

功率测量

配置功率测量选件,通过外置功率探头选件实现功率测量。

功率测量

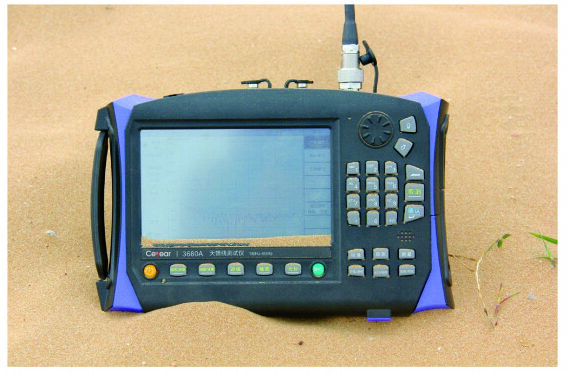

无惧风沙

适应野外测试需求,抗沙尘、撞击、振动。

无惧风沙

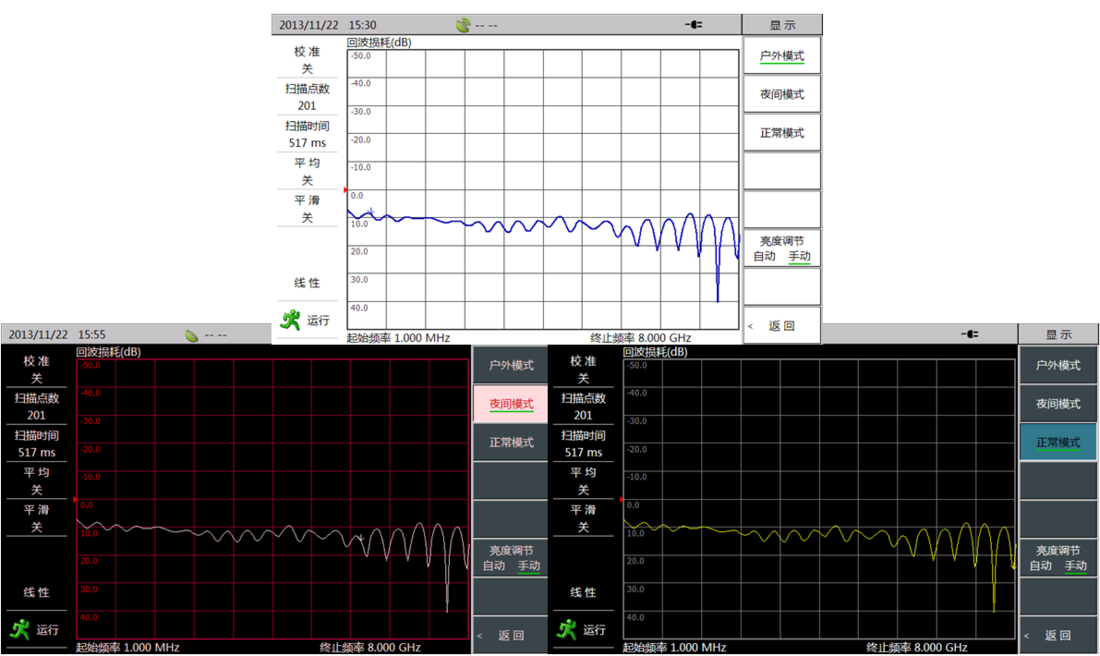

多种显示模式

多种显示模式及屏幕亮度调节功能,提供适应不同环境的显示效果。

多种显示模式

GPS定位

内置GPS接收机,通过外加GPS天线,用户可以得到当前位置信息。

GPS定位

电池续航能力强

内置大容量锂离子充电电池,3680A最长工作时间达8小时,3680B达4小时。电池更换简单方便。

电池续航能力强

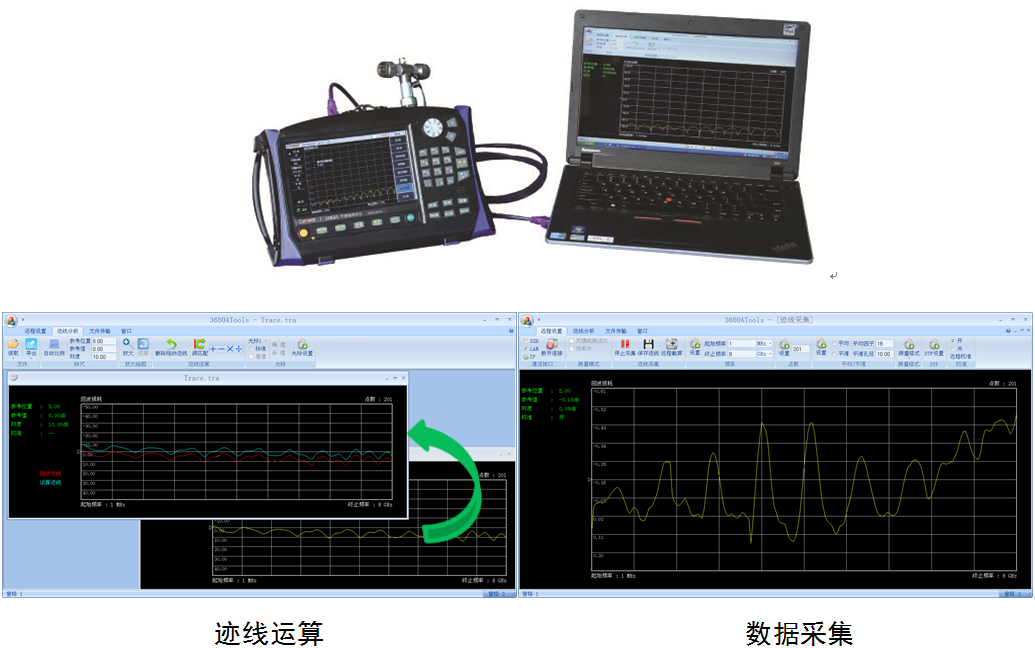

远程控制及工具软件

通过USB或网络接口连接PC机与仪器,实现仪器远程控制,并提供工具软件进行数据分析、实时数据采集、曲线存储及调用。

通过迹线拖动及比较,可将不同窗口的迹线拖动至一个窗口,并进行加减乘除运算。

远程控制及工具软件

典型应用

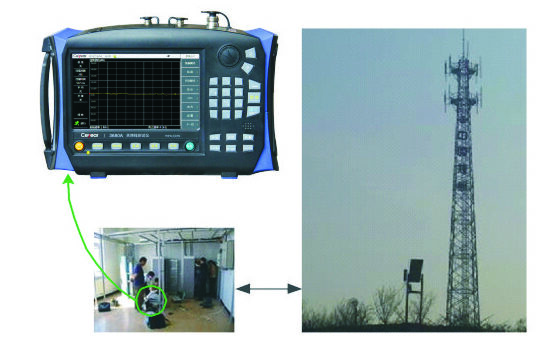

天馈系统性能测量与维护

3680A/B天馈线测试仪针对天馈系统日常维护测试需求所开发,可以实现驻波比、回波损耗、电缆损耗等参数的测试,它独有的FDR技术,利用故障定位-驻波比或故障定位-回波损耗功能可对细小的问题进行定位,从而杜绝故障隐患。在天馈线系统安装、调试及日常维护时,帮助用户快速评估传输线和天线系统的状况,提高运行基站的维护效率,并且加快新基站的安装调试进程。

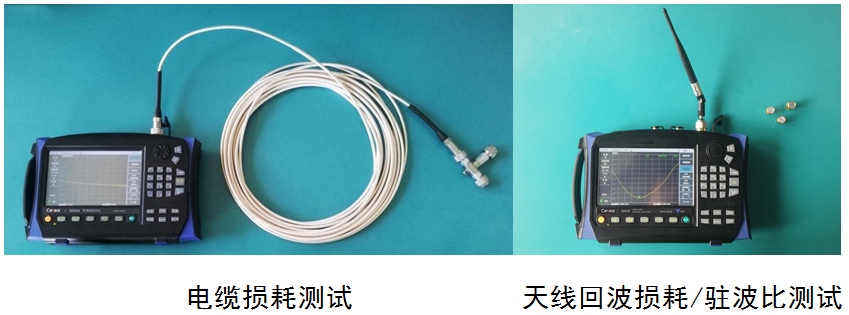

电缆及天线性能测量

3680A/B天馈线测试仪提供多种测量格式,可对电缆的电缆损耗、回波损耗及驻波比进行测量。


技术指标

型号

3680A

3680B

频率范围

1MHz~4GHz

1MHz~8GHz

初始频率误差

±2×10-6 (23℃)

±2.5×10-6(23℃)

频率温度稳定性

±1×10-6/10℃(相对于23℃)

±1×10-6/10℃(相对于23℃)

频率分辨率

1kHz

1kHz

方向性

≥42dB(机械校准)

≥35dB(嵌入式电子校准)

≥42dB(1MHz~6GHz,机械校准)

≥36dB(6GHz~8GHz,机械校准)

≥31dB(1MHz~6GHz,嵌入式电子校准)

≥26dB(6GHz~8GHz,嵌入式电子校准)

源匹配

≥31dB(机械校准)

≥31dB(机械校准)

反射跟踪

±0.08dB(机械校准)

±0.08dB(机械校准)

电池供电时间

8h (不具有嵌入式校准选件,70%屏幕亮度)

6h (具有嵌入式校准选件)

4h

整机功耗

≤15W(不对电池充电)

≤54W(对电池充电)

≤18W(不对电池充电)

≤54W(对电池充电)

扫描时间

1ms/频点(10kHz中频带宽)

电源输入

电源适配器:输入 100-240V 50/60Hz

输出 15V, 4A

锂离子电池:10.8V, 7800mAh

外形尺寸

宽×高×深= 295mm×205mm×70mm (不含把手、支架)

重量

2.5kg(含电池)

工作温度

-10℃~+50℃

存储温度

-40℃~+70℃

电磁兼容性

符合GJB3947A-2009中 3.9.1的要求

测试端口

N型阴头

10MHz输入/输出端口

BNC

GPS天线接口

BNC

订购信息

主机型号

编号名称描述
3680A天馈线测试仪1MHz~4GHz
3680B天馈线测试仪1MHz~8GHz

选件型号

编号名称描述选配
3680A-001英文版选件
3680A-002用户手册英文版
3680A-003用户手册中文版
3680A-004编程手册中文版
3680A-005编程手册英文版
3680A-006USB功率测量功率测量
3680A-011可充电锂离子电池备用电池组
3680A-012N型阳头校准件31101ADC~18GHz校准件
3680A-013N型阴头校准件31101BDC~18GHz校准件
3680A-014N型阳头校准件20201ADC~9GHz校准件
3680A-015N型阴头校准件20201BDC~9GHz校准件
3680A-016功能背包
3680A-017双肩携带包
3680A-018安全仪器运输箱
3680A-019N-DIN转接器L29/N-KJ-TN-DIN转接器
3680A-020N-DIN转接器L29/N-JJ-TN-DIN转接器
3680A-021GPS天线GPS外置天线
3680A-022低损耗电缆N-JK测试端口延伸电缆
3680A-023低损耗电缆N-JJ测试端口延伸电缆
3680A-025MicroSD Class4SD卡 容量8G
3680A-026电源适配器电源适配器
3680A-027嵌入式电子校准件内置
3680A-028经济型校准套件(阳头)20201AEDC~9GHz校准件
3680A-029经济型校准套件(阴头)20201BEDC~9GHz校准件
3680A-030英文版选件
3680A-031嵌入式电子校准件内置
3680A-JL计量服务计量校准服务,提供计量报告
3680B-JL计量服务计量校准服务,提供计量报告
3680A-EWT1保修期以外延长保修1年延长保修期
3680B-EWT1保修期以外延长保修1年延长保修期
