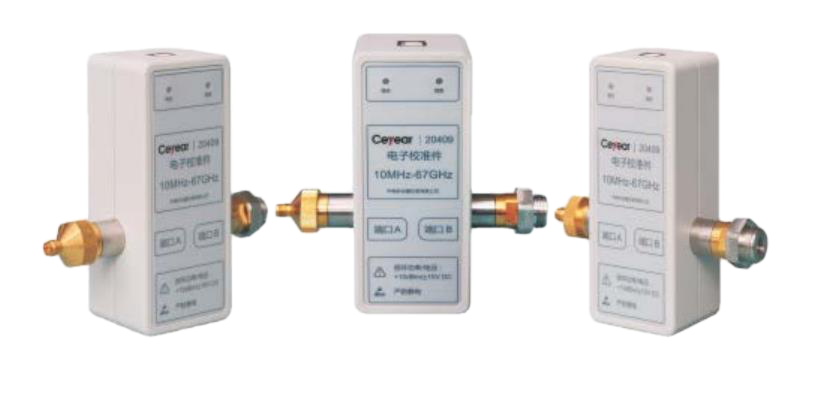

2040X系列电子校准件

型号:20409
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格型号价格

型号 规格/配置 单位 参考价 参考批发价 备注
20409 电子校准件 / 10MHz~67GHz,1.85mm(标配为F/M,可选FF、MM),2端口 — 登录可见 登录可见 官网规格,价格面议
20405 电子校准件 / 10MHz~20GHz,3.5mm(标配为FFFF),4端口 — 登录可见 登录可见 官网规格,价格面议
20404 电子校准件 / 10MHz~50GHz,2.4mm(标配为F/M,可选FF、MM),2端口 — 登录可见 登录可见 官网规格,价格面议
20403 电子校准件 / 10MHz~26.5GHz,3.5mm(标配为F/M,可选FF、MM),2端口 — 登录可见 登录可见 官网规格,价格面议
20402 电子校准件 / 300kHz~18GHz,N型(标配为F/M,可选FF、MM),2端口 — 登录可见 登录可见 官网规格,价格面议
20409-005 20409上/下英文标牌 — 登录可见 登录可见 官网规格,价格面议
20409-004 8GB U盘 / 存储驱动和配套软件 — 登录可见 登录可见 官网规格,价格面议
20409-003 SMA接头力矩扳手 / 固定连接 — 登录可见 登录可见 官网规格,价格面议
20409-002 1.85mm双阳转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议
20409-001 1.85mm双阴转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议
20405-005 20405上/下英文标牌 — 登录可见 登录可见 官网规格,价格面议
20405-004 8GB U盘 / 存储驱动和配套软件 — 登录可见 登录可见 官网规格,价格面议
20405-003 SMA接头力矩扳手 / 固定连接 — 登录可见 登录可见 官网规格,价格面议
20405-002 3.5mm双阳转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议
20405-001 3.5mm双阴转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议
20404-005 20404上/下英文标牌 — 登录可见 登录可见 官网规格,价格面议
20404-004 8GB U盘 / 存储驱动和配套软件 — 登录可见 登录可见 官网规格,价格面议
20404-003 2.4mm接头力矩扳手 / 固定连接 — 登录可见 登录可见 官网规格,价格面议
20404-002 2.4mm双阳转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议
20404-001 2.4mm双阴转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议
20403-005 20403上/下英文标牌 — 登录可见 登录可见 官网规格,价格面议
20403-004 8GB U盘 / 存储驱动和配套软件 — 登录可见 登录可见 官网规格,价格面议
20403-003 SMA接头力矩扳手 / 固定连接 — 登录可见 登录可见 官网规格,价格面议
20403-002 3.5mm双阳转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议
20403-001 3.5mm双阴转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议
20402-005 20402上/下英文标牌 — 登录可见 登录可见 官网规格,价格面议
20402-004 8GB U盘 / 存储驱动和配套软件 — 登录可见 登录可见 官网规格,价格面议
20402-003 N型力矩扳手 / 固定连接 — 登录可见 登录可见 官网规格,价格面议
20402-002 N-50JJ转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议
20402-001 N-50KK转接器 / 转接器 — 登录可见 登录可见 官网规格,价格面议

价格与批发价对指定等级会员开放,登录 或 注册会员 后可见;批量采购可在线询价。

规格参数

产品概述

2040X系列电子校准件包括20402/20403/20404/20405/20409五种型号,覆盖频段300kHz~18GHz/10MHz~26.5GHz/10MHz~50GHz/10MHz~20GHz/10MHz~67GHz, 接口形式包括N型两端口/3.5mm两端口/2.4mm两端口/3.5mm四端口/1.85mm两端口,采用USB接口通信和供电,适用于3674系列、3672系列、3671系列、3657系列、3656系列矢量网络分析仪的校准与误差修正。

功能特点

相对机械校准,具有连接方便、校准速度快、人为误差小、电缆损耗小、精度相当、阴阳接头可选配等优点。

典型应用

适用于一键式电子校准:单端口校准、双端口校准及多端口校准

适用于高自由度向导校准:支持非插入校准

适用于混频器校准、增益压缩校准、噪声参数校准

技术指标

参数

频率范围

300kHz~500MHz

500MHz~2GHz

2GHz~10GHz

10GHz~18GHz

方向性(dB)

≥36

≥43

≥39

≥36

源匹配(dB)

≥30

≥38

≥34

≥30

负载匹配(dB)

≥30

≥37

≥35

≥33

传输跟踪(dB)

≤0.06

≤0.08

≤0.09

≤0.10

反射跟踪(dB)

≤0.06

≤0.07

≤0.08

≤0.10

端口最大承受功率

(dBm)

+10


20403电子校准件

参数

频率范围

10MHz~500MHz

500MHz~2GHz

2GHz~10GHz

10GHz~20GHz

20GHz~26.5GHz

方向性(dB)

≥41

≥51

≥46

≥40

≥36

源匹配(dB)

≥35

≥41

≥38

≥37

≥33

负载匹配(dB)

≥31

≥38

≥45

≥40

≥36

传输跟踪(dB)

≤0.07

≤0.08

≤0.08

≤0.10

≤0.14

反射跟踪(dB)

≤0.05

≤0.05

≤0.08

≤0.12

≤0.13

端口最大承受功率

(dBm)

+10

20404电子校准件

参数

频率范围

10MHz~2GHz

2GHz~10GHz

10GHz~20GHz

20GHz~40GHz

40GHz~50GHz

方向性(dB)

≥45

≥43

≥40

≥37

≥31

源匹配(dB)

≥37

≥34

≥31

≥30

≥32

负载匹配(dB)

≥39

≥36

≥35

≥33

≥32

传输跟踪(dB)

≤0.06

≤0.08

≤0.09

≤0.12

≤0.15

反射跟踪(dB)

≤0.07

≤0.09

≤0.12

≤0.16

≤0.25

端口最大承受功率

(dBm)

+10

20405电子校准件

参数

频率范围

10MHz~5GHz

5GHz~9GHz

9GHz~13.5GHz

13.5GHz~20GHz

方向性(dB)

≥47

≥42

≥40

≥33

源匹配(dB)

≥38

≥33

≥32

≥28

负载匹配(dB)

≥40

≥35

≥33

≥31

传输跟踪(dB)

≤0.05

≤0.06

≤0.08

≤0.18

反射跟踪(dB)

≤0.08

≤0.12

≤0.12

≤0.20

端口最大承受功率

(dBm)

+10


20409电子校准件

参数

频率范围

10MHz~2GHz

2GHz~20GHz

20GHz~30GHz

30GHz~40GHz

40GHz~50GHz

50GHz~60GHz

60GHz~67GHz

方向性(dB)

≥35

≥36

≥34

≥32

≥32

≥32

≥28

源匹配(dB)

≥30

≥33

≥27

≥27

≥26

≥25

≥24

负载匹配(dB)

≥30

≥31

≥32

≥31

≥29

≥26

≥23

传输跟踪(dB)

≤0.06

≤0.09

≤0.12

≤0.10

≤0.14

≤0.15

≤0.15

反射跟踪(dB)

≤0.06

≤0.08

≤0.11

≤0.10

≤0.12

≤0.13

≤0.15

端口最大承受功率

(dBm)

+10

订购信息

主机型号

编号名称描述
20409电子校准件10MHz~67GHz,1.85mm(标配为F/M,可选FF、MM),2端口
20405电子校准件10MHz~20GHz,3.5mm(标配为FFFF),4端口
20404电子校准件10MHz~50GHz,2.4mm(标配为F/M,可选FF、MM),2端口
20403电子校准件10MHz~26.5GHz,3.5mm(标配为F/M,可选FF、MM),2端口
20402电子校准件300kHz~18GHz,N型(标配为F/M,可选FF、MM),2端口

选件型号

编号名称描述选配
20409-00520409上/下英文标牌
20409-0048GB U盘存储驱动和配套软件
20409-003SMA接头力矩扳手固定连接
20409-0021.85mm双阳转接器转接器
20409-0011.85mm双阴转接器转接器
20405-00520405上/下英文标牌
20405-0048GB U盘存储驱动和配套软件
20405-003SMA接头力矩扳手固定连接
20405-0023.5mm双阳转接器转接器
20405-0013.5mm双阴转接器转接器
20404-00520404上/下英文标牌
20404-0048GB U盘存储驱动和配套软件
20404-0032.4mm接头力矩扳手固定连接
20404-0022.4mm双阳转接器转接器
20404-0012.4mm双阴转接器转接器
20403-00520403上/下英文标牌
20403-0048GB U盘存储驱动和配套软件
20403-003SMA接头力矩扳手固定连接
20403-0023.5mm双阳转接器转接器
20403-0013.5mm双阴转接器转接器
20402-00520402上/下英文标牌
20402-0048GB U盘存储驱动和配套软件
20402-003N型力矩扳手固定连接
20402-002N-50JJ转接器转接器
20402-001N-50KK转接器转接器
