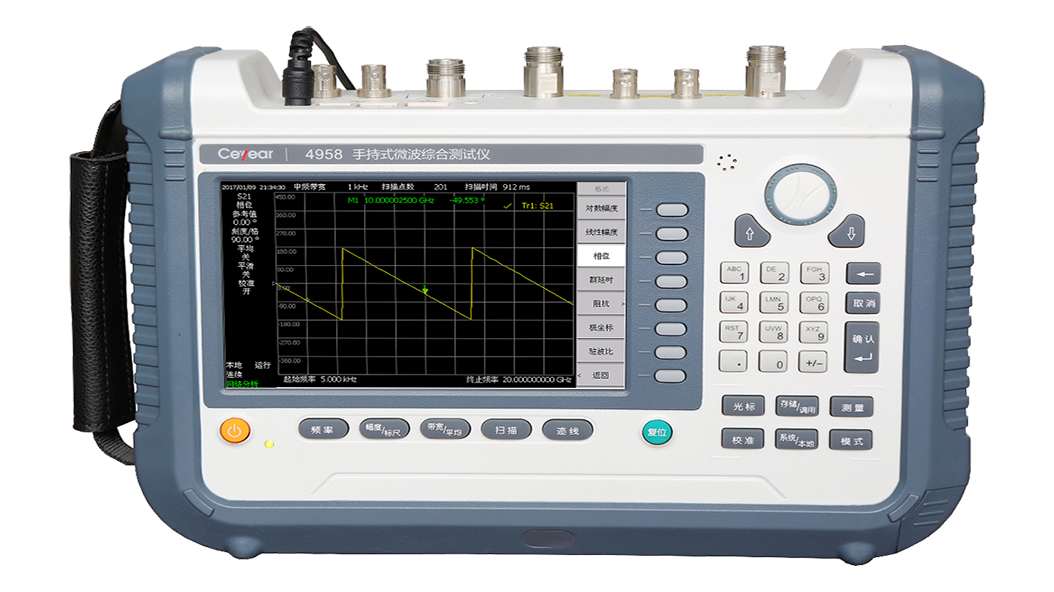

4958手持式微波综合测试仪

分类 嘉品推荐 > Ceyear > 微波/毫米波测量仪器 > 射频与微波综合测试仪 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 手持式微波综合测试 集电缆和天线驻波比测试 不连续点故障定位测试 插入损耗和增益测试 频谱分析 功率测量 现场测试 性能测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

4958手持式微波综合测试仪测量频率范围可达1MHz~20GHz,集电缆和天线驻波比测试、不连续点故障定位测试、插入损耗和增益测试、频谱分析、功率测量等多种功能于一体,携带方便,机动灵活,可电池供电,非常适用于现场测试。该仪器可广泛应用于电子装备的现场装调、性能测试、日常维护和应急维修测试等各个环节,能够有效提高用户的现场维修保障能力。

功能特点

主要特点

天馈线测试

手持式微波综合测试仪的天馈线测试频率范围1MHz~20GHz(可用至5kHz),频率分辨率10Hz,可对被测件的电压驻波比、回波损耗、阻抗、电缆损耗等参数进行测量,同时还提供故障点定位功能(DTF),精确定位阻抗失配点。

天馈线测试

网络分析

手持式微波综合测试仪的网络分析频率范围1MHz~20GHz(可用至5kHz),频率分辨率10Hz,提供标准全4S参数矢量网络分析测量能力,可以进行放大器、滤波器、衰减器、双工器等全S参数测试,内置偏置T可选外部电压输入或者内部电压源对有源器件进行测试。显示格式包括对数、线性、相位、阻抗、极坐标等。

网络分析

频谱分析

手持式微波综合测试仪频谱分析频率范围为100kHz~20GHz(可用至9kHz),具有宽频带、高分辨率、高灵敏度、动态范围大等特点,可方便地获得时域测量中不易得到的独特信息,如频谱纯度、信号失真、寄生、交调等各种参数。

频谱分析

USB功率测量(选件)

手持式微波综合测试仪可通过选择电科思仪的8723X系列USB功率探头进行功率测量,可以测量频率高达40GHz的射频/微波信号。

USB功率测量(选件)

功率监测(选件)

手持式微波综合测试仪功率检测频率范围为100kHz~20GHz,可通过频谱输入端口对被测信号进行功率测量。

功率监测(选件)

矢量电压测量(选件)

手持式微波综合测试仪矢量电压测量频率范围为1MHz~20GHz,采用一体化方案代替传统的矢量电压计,可对电缆及其他一些被测件的电长度进行精确测试。

矢量电压测量(选件)

技术指标

项目

名称

指标要求

备注

天线与传输线测试

频率范围

1MHz~20GHz

频率准确度

±1×10-6


频率分辨率

10Hz


测量点数

11,21,51,101,201,501,1001


有效方向性

32dB~42dB


有效源匹配

30dB


网络分析

频率范围

1MHz~20GHz

频率准确度

±1×10-6


频率分辨率

10Hz


测量点数

11,21,51,101,201,501,1001


中频带宽

10Hz~100kHz,以1-2-10步进


有效方向性

32dB~42dB


有效源匹配

30dB


S21动态范围

80dB~95dB


S21动态范围

80dB~95dB


频谱分析

频率范围

100kHz~20GHz(可调谐至9kHz)

调谐分辨率

1Hz


扫宽

100Hz~20GHz,0Hz


分辨率带宽

1Hz~3MHz,以1-3-10步进


视频带宽

1Hz~3MHz ,以1-3-10步进


边带噪声

≤-97dBc/Hz@10kHz(载波1GHz)

≤-98dBc/Hz@100kHz(载波1GHz)

≤-105dBc/Hz@1MHz(载波1GHz)


显示平均噪声电平

≤-151dBm/Hz(10MHz~4GHz,前放开)

≤-133dBm/Hz(10MHz~8GHz)

≤-123dBm/Hz(8GHz~20GHz)


绝对幅度准确度

±2.0dB(20℃~30℃,输入0dBm~-50dBm)

±2.7dB(0℃~50℃,输入0dBm~-50dBm)


剩余响应

≤-80dBm


参考电平范围

-80dBm~+30dBm


输入电压驻波比

≤1.7:1(≤6GHz,典型值)

≤2.1:1(>6GHz,典型值)


功率测量

(选件)

频率范围

需要外部功率探头,

10MHz~18GHz(型号:87231)

50MHz~26.5GHz(型号:87232)

50MHz~40GHz(型号:87233)

功率范围

-60dBm~+20dBm


功率线性度

+10dBm~+20dBm:±0.21dB

-40dBm~+10dBm:±0.12dB/10dB

-60dBm~-40dBm:±(0.12dB/10dB+零点设置典型不确定度)


频率测量

频率范围

100kHz~20GHz

频率分辨率

1Hz


频率准确度

±[读出频率×(1×10-6(23℃)+10-6/10℃)+10Hz]


灵敏度

-40dBm


接口

电缆和天馈线测试接口

N型(阴)

矢网分析测试接口

N型(阴)


频谱分析测试接口

N型(阴)


控制接口

USB、LAN


工作温度

0℃~+50℃


储存温度

-40℃~ +70℃


尺寸

最大外形尺寸:330mm(宽)×230mm(高)×120mm(深)


重量

不超过5kg


电源要求

交流电源

220V~ ±10%,50Hz±5%

内置电池组

标称电压10.8V,连续工作时间≥3h


功耗

≤28W


冷却方式

内部风冷
