5233D误码测试仪

型号:5233D
分类 嘉品推荐 > Ceyear > 微波/毫米波测量仪器 > 射频与微波综合测试仪 ; 嘉品推荐 > Ceyear > 通信测量仪器 适用行业 通讯数码电子产品 、 PCB 电子线路板 、 电子元器件制造 摘要 D误码测试 误码性能测试 配合选件具有比特误码测试 温度与功耗监测 NRZ和PAM4调制误码测试 CXP3等多种光模块测试 研制和生产测试 眼图分析
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格型号价格

型号 规格/配置 单位 参考价 参考批发价 备注
5233D 5233D误码测试仪(交流供电) / 3个业务插槽以及1个电源插槽 — 登录可见 登录可见 官网规格,价格面议
5233D 5233D误码测试仪 / 直流供电,4个业务插槽 — 登录可见 登录可见 官网规格,价格面议
5233D-016 CXP3 接口板 75110Q / 支持 CXP3 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-015 OSFP 接口板 75110P / 支持 OSFP 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-014 QSFP-DD 接口板 75110N / 支持 QSFP-DD、QSFP、QSFP+、QSFP28 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-013 SFP-DD 接口板 75110M / 支持 SFP-DD、SFP、SFP+、SFP28 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-012 功能板 75111B / 1.25Gbps~400Gbps 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-011 DSFP 接口板 75110L / 支持 DSFP 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-010 CXP 接口板 75110K / 支持 CXP、CXP2 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-009 CFP8 接口板 75110H / 支持 CFP8 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-008 CFP4 接口板 75110G / 支持 CFP4 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-007 CFP2 接口板 75110F / 支持 CFP2 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-006 CFP 接口板 75110E / 支持 CFP 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-005 QSFP 接口板 75110D / 支持 QSFP、QSFP+、QSFP28 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-004 XFP 接口板 75110C / 支持 XFP 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-003 CSFP 接口板 75110B / 支持 CSFP 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-002 SFP 接口板 75110A / 支持 SFP、SFP+、SFP28 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5233D-001 功能板 75111A / 100Mbps~400Gbps 光模块误码测试 — 登录可见 登录可见 官网规格,价格面议
5 产品合格证 / 1 个 — 登录可见 登录可见 官网规格,价格面议
4 5233D 误码测试仪用户手册 / 1 册 — 登录可见 登录可见 官网规格,价格面议
3 串口电缆 / 1 根 — 登录可见 登录可见 官网规格,价格面议
2 网线 / 1 根 — 登录可见 登录可见 官网规格,价格面议
1 驱动光盘 / 1 盘 — 登录可见 登录可见 官网规格,价格面议

价格与批发价对指定等级会员开放,登录 或 注册会员 后可见;批量采购可在线询价。

规格参数

产品概述

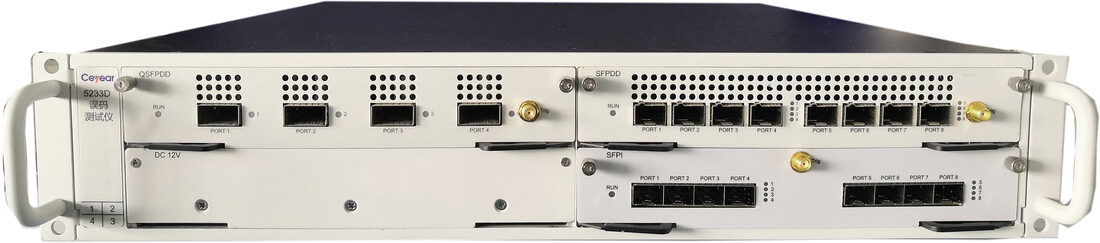

5233D误码测试仪主要用于光模块的误码性能测试。其主机采用标准2U机架式结构,支持RS232和以太网远程控制,配合选件具有比特误码测试、误码率眼图、电压拉偏、预加重控制、幅度控制、温度与功耗监测及DDM监视功能。选件接口板支持的接口速率在100Mbps~600Gbps范围内,支持NRZ和PAM4调制误码测试,适合于SFP、SFP+、SFP28、CSFP、XFP、QSFP+、QSFP28、CFP、CFP2、CFP4、CFP8、CXP、CXP2、DSFP、SFP-DD、SFP56、QSFP-DD、QSFP56、OSFP、CXP3等多种光模块的研制和生产测试。

功能特点

主要特点

比特误码测试与眼图分析

支持比特误码和眼图分析功能,支持27-1 、29-1、211-1、215-1、220-1、223-1、231-1等PRBS图形;支持非帧与成帧两种数据类型。

比特误码测试与眼图分析

光模块控制及系统信息

可对载板中插入的光模块单独操作,包括上电、掉电、发光、复位等,可显示系统信息及光模块类型。

光模块控制及系统信息

光模块信息查看

具有全面的信息查询功能,支持告警信息、光模块寄存器信息、DDM监控信息查看。

光模块信息查看

技术指标

  • 机箱尺寸:宽×高×深(mm):500×89×500(+5%)

  • 支持光模块类型:CFP、CFP2、CFP4、CFP8、CSFP、CXP、CXP2、DSFP、QSFP、QSFP+、QSFP28、SFP、SFP+、SFP28、XFP

  • 机箱最大装入功能板数量:4

  • 支持协议类型:100G OTN、40GE、100GE

  • 测试速率范围:100Mbps~400Gbps

  • 误码测试图形:27-1、29-1、211-1、215-1、220-1、223-1、231-1,可反向

  • 远程控制端口类型:4个RS232端口和2个以太网端口

  • 光模块工作电压、电流与功耗测试

  • 具有DDM监视功能,通过I2C或MDIO接口对光模块进行控制和状态读取

  • 具有眼图扫描功能

  • 命令式远程控制,适合定制自动化测试

订购信息

主机型号

编号 名称 描述
5233D 5233D误码测试仪(交流供电) 3个业务插槽以及1个电源插槽
5233D 5233D误码测试仪 直流供电,4个业务插槽

选件型号

编号 名称 描述 选配
5233D-016 CXP3 接口板 75110Q 支持 CXP3 光模块误码测试
5233D-015 OSFP 接口板 75110P 支持 OSFP 光模块误码测试
5233D-014 QSFP-DD 接口板 75110N 支持 QSFP-DD、QSFP、QSFP+、QSFP28 光模块误码测试
5233D-013 SFP-DD 接口板 75110M 支持 SFP-DD、SFP、SFP+、SFP28 光模块误码测试
5233D-012 功能板 75111B 1.25Gbps~400Gbps 光模块误码测试
5233D-011 DSFP 接口板 75110L 支持 DSFP 光模块误码测试
5233D-010 CXP 接口板 75110K 支持 CXP、CXP2 光模块误码测试
5233D-009 CFP8 接口板 75110H 支持 CFP8 光模块误码测试
5233D-008 CFP4 接口板 75110G 支持 CFP4 光模块误码测试
5233D-007 CFP2 接口板 75110F 支持 CFP2 光模块误码测试
5233D-006 CFP 接口板 75110E 支持 CFP 光模块误码测试
5233D-005 QSFP 接口板 75110D 支持 QSFP、QSFP+、QSFP28 光模块误码测试
5233D-004 XFP 接口板 75110C 支持 XFP 光模块误码测试
5233D-003 CSFP 接口板 75110B 支持 CSFP 光模块误码测试
5233D-002 SFP 接口板 75110A 支持 SFP、SFP+、SFP28 光模块误码测试
5233D-001 功能板 75111A 100Mbps~400Gbps 光模块误码测试

标配附件

编号 名称 描述 选配
5 产品合格证 1 个
4 5233D 误码测试仪用户手册 1 册
3 串口电缆 1 根
2 网线 1 根
1 驱动光盘 1 盘
