1400系列倍频源

分类 嘉品推荐 > Ceyear > 微波/毫米波测量仪器 > 太赫兹仪器 适用行业 通讯数码电子产品 、 半导体晶圆检测 、 电子元器件制造 摘要 极大测试 提高测试 装夹等多种测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

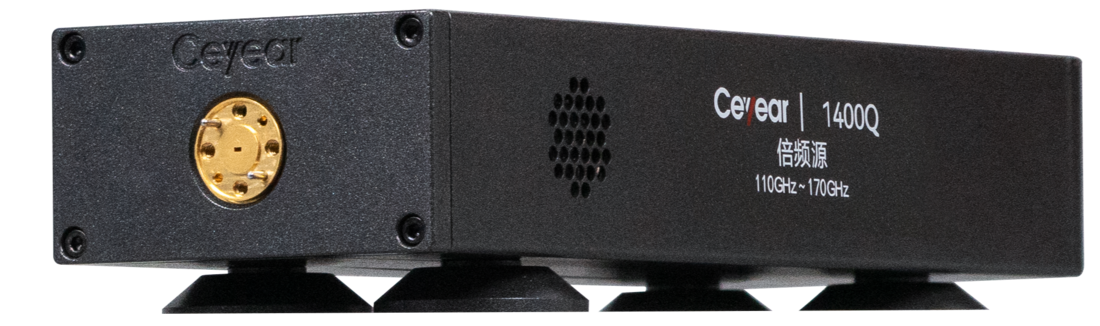

1400系列倍频源是思仪科技全新研制的模拟信号发生器频率扩展产品,可与模拟信号发生器互联搭建成毫米波信号发生系统,信号发生器通过USB电缆实现对倍频源频率切换、功率设置等的控制。该系列倍频源具有输出功率高、输出信号频谱纯净度高、输出功率可稳幅调节、稳幅输出功率调节动态范围大、稳幅输出功率准确度高等优点,能极大的提高测试效率。同时,倍频源体积小巧,输出端口采用“下沉式”设计,灵活满足在片测试装夹等多种测试场景。

功能特点

l 输出频率范围覆盖60GHz~170GHz;

l 驱动信号频率小于20GHz;

l 开环输出功率高:≥+17dBm@60GHz~110GHz、≥+15dBm@110GHz~170GHz;

l 功率稳幅调节动态范围大:≥34dB@60GHz~110GHz、≥30dB@110GHz~170GHz;

l 频谱纯净度高,带内杂散抑制可达40dBc;

l 小型化设计,体积小、重量轻,功耗低。

技术指标

型号

1400N

1400P

1400Q

输出频率范围(GHz)

60~90

75~110

110~170

倍频系数

6

6

12

输入频率范围(GHz)

10~15

12.5~18.34

9.16~14.17

开环输出功率(dBm)1

≥+17

≥+17

≥+15

最大稳幅输出功率(dBm)1

+16.0±0.8

+16.0±0.8

+12.0±1.0

最小稳幅输出功率(dBm)1

-18.0±1.0

-18.0±1.0

-18.0±1.2

稳幅输出功率准确度(dB)1

±0.8(0dBm≤P≤+16dBm)

±0.8(0dBm≤P≤+16dBm)

±1.0(0dBm≤P≤+12dBm)

±1.0(-18dBm≤P<0dBm)

±1.0(-18dBm≤P<0dBm)

±1.2(-18dBm≤P<0dBm)

带内杂散

(dBc,稳幅输出+10dBm时)2

≤-40.0

≤-40.0

≤-35.0

射频输入接口

3.5mm(阴)同轴连接器

输出接口形式

WR12

WR10

WR6.5

电源输入

倍频源专用适配器

功耗(W)

≤35

外形尺寸(宽×高×深,mm)

85×44.5×240(不含把手、底脚、连接器等)

88×57.5×250(含把手、底脚、连接器等)
