用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 6935DE | 信号发生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6935DE-001 | 用户手册中文版 / 关于仪器的使用说明。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6935DE-002 | 程控手册中文版 / 关于仪器的程控说明。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6935DE-S01 | 内部脉冲调制 / 增加内部脉冲调制功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6984DA | 信号调理器 / 输出功率范围扩展至-110dBm～+18dBm。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6935DE-H01 | 扩频扩幅选件 / 输出最高频率扩展至54GHz，输出功率范围扩展至-110dBm～+10dBm。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6935DE-JL | 计量服务 / 计量校准服务，提供计量报告。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6935DE-EWT1 | 保修期以外延长保修1年 / 保修期以外延长保修1年。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 7011L | 18槽PXIe机箱 / 购买该选件需另外购买7020D选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 7011D | 8槽便携式PXIe机箱 / 购买该选件需另外购买7020D选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 7020D | PXIe零槽 / 购买该选件需另外购买7011L或7011D选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| PXIe-4318C-H | 机箱 / 购买该选件需另外购买PXIe-3882选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| PXIe-3882 | 控制模块 / 购买该选件需另外购买PXIe-4318C-H选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述
6935DE信号发生器提供频率范围250kHz～20GHz/50GHz（6935DE-H01选件，典型值1可扩展至54GHz）的高纯与超低相噪的本振信号，频率转换时间小于1ms，单边带相位噪声优于-114dBc/Hz@10kHz频偏（载波10GHz，典型值1），可达到台式仪器级别的频谱纯度。
6935DE信号发生器采用3U PXIe结构形式，体积小、重量轻，便于组建PXI/PXIe测试系统，具有很大的灵活性和可扩展性。该产品输出信号频率范围宽、相位噪声低、频率分辨力高，优异的性能使其可适用于通信以及导航设备等众多领域产品的研发、生产、检测与维护中，可有效降低测试成本并提高测试效率。
主要特点
频率范围宽：250kHz～20GHz/50GHz（6935DE-H01选件，典型值1可扩展至54GHz）
频率分辨力高：0.001Hz
频率转换时间快：≤1ms
体积小：主机为3U 3槽PXIe模块
功能特点
优异的相位噪声指标
6935DE信号发生器单边带相位噪声优于-114dBc/Hz@10kHz（载波10GHz，典型值1），能够满足大部分应用场景的测试需求。
谐波抑制较好
6935DE信号发生器在输出0dBm功率时，谐波指标能达到≤-35dBc（典型值1）。
精准的幅度特性
6935DE信号发生器能够输出-10dBm～10dBm幅度范围的微波信号，输出信号精度高，稳定性好，可以为自动化测试系统提供有力支撑。

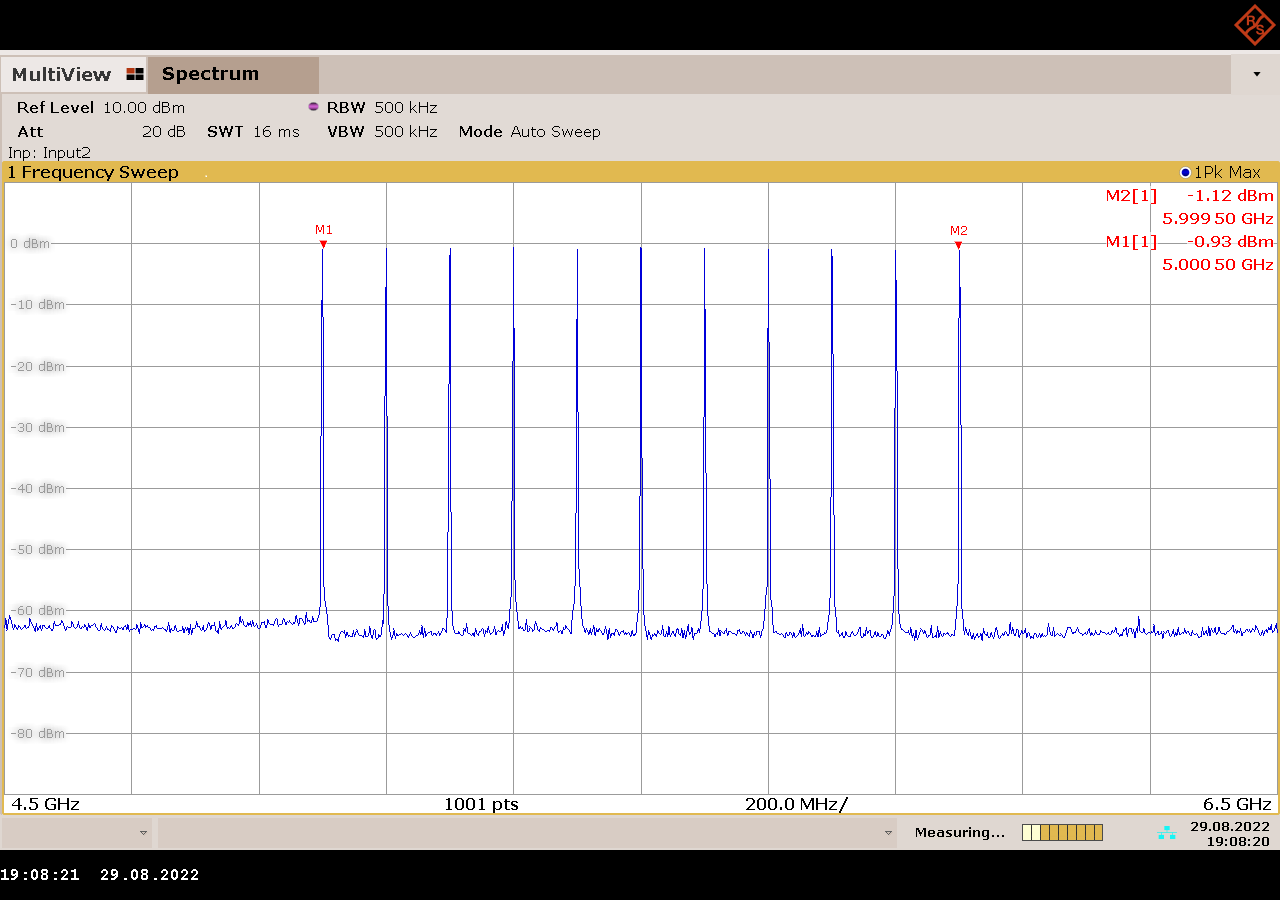

扫描功能
6935DE信号发生器支持输出信号的扫描功能，用户可以自己定义需要的测试序列，操作方便简洁，能够有效提高测试效率。

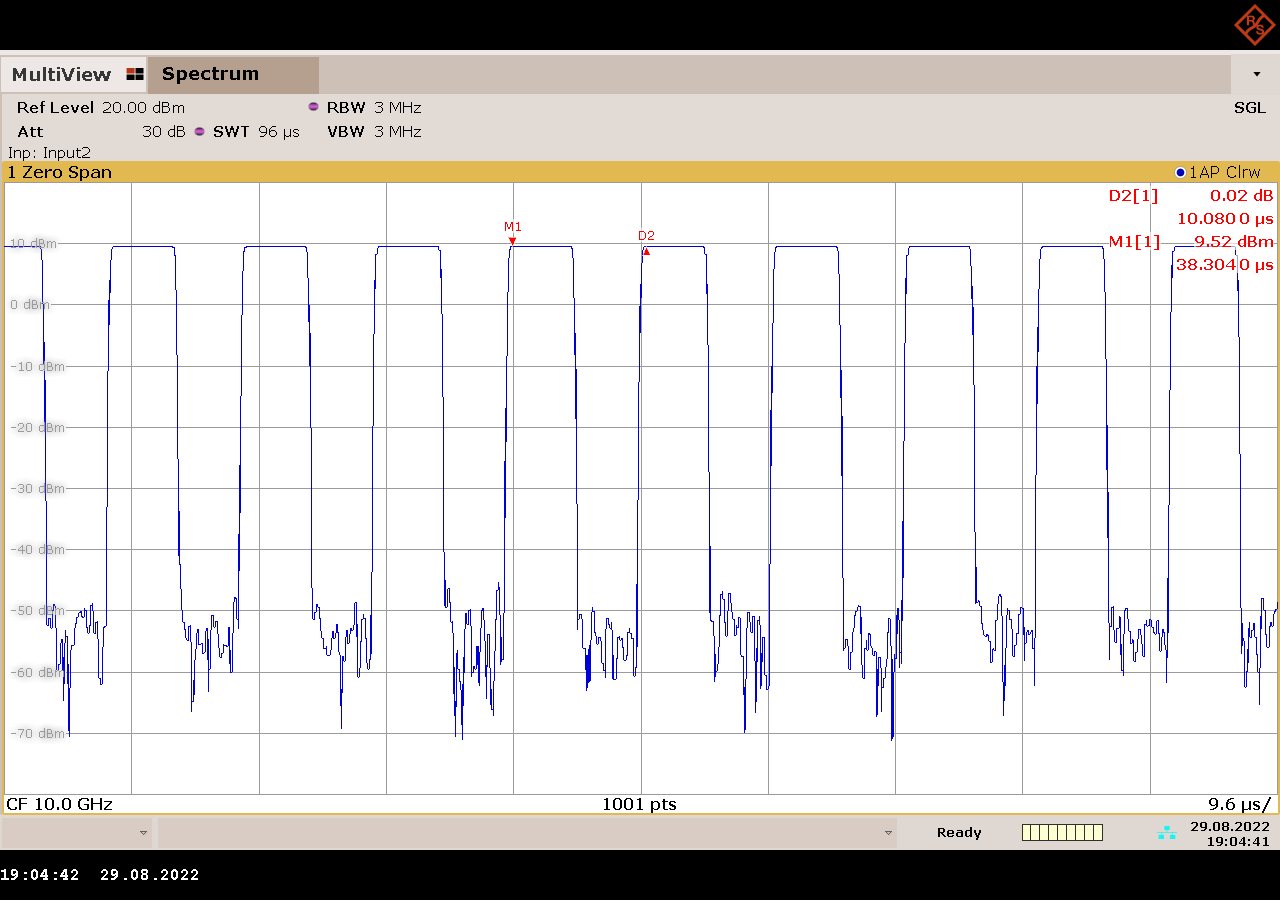

脉冲功能
6935DE信号发生器支持外部脉冲信号输入，用户可以将自己需要的脉冲信号输入6935DE信号发生器中，加载到载波上，操作方便简洁。
注1：以典型值方式给出的补充特性，仅供用户参考，不作考核。
典型应用

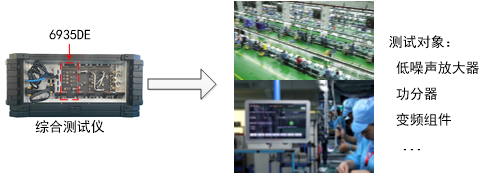

产线测试中构建自动测试系统
针对低噪声放大器、功分器、变频组件等主要射频前端设备的产线测试中，使用6935DE提供激励信号，与PXIe频谱仪、PXIe开关等模块组建综合测试系统替代原有台式仪器的测试方案，具有测量参数配置灵活、体积小、重量轻等特点，可广泛用于各种射频组件的科研、生产等领域，提高收发组件测试效率。
组建现场便携式综合测试仪
6935DE信号发生器加6984DA信号调理器选件，可以将输出功率范围扩展为-110dBm～+18dBm，该仪器体积小、测试效率高，可组建现场便携式综合测试仪，为测试系统提供高纯激励信号。
