产品概述
6938AA 信号模拟器能够模拟输出甚高频全向信标地面台站向空中发播的甚高频全向信标信号、莫尔斯码信号，具有完整的甚高频全向信标信号模拟、高方位角精度等特点。6938AA 信号模拟器硬件基于3U 4槽PXIe结构的矢量信号发生器，软件采用动态重构的方式实现，具有体积小、重量轻、形式灵活等特点，适合搭配不同功能的PXIe模块进行综合测试集成。
甚高频全向信标信号模拟器是甚高频全向信标机载接收机在研制、生产和维修过程中必不可少的一种专用测试设备，可用于对甚高频全向信标机载接收机进行定性和定量测试，也可用于无线电导航设备综合测试系统集成。
主要特点
完整的甚高频全向信标信号模拟
高方位角精度：±0.1°
支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成
功能特点

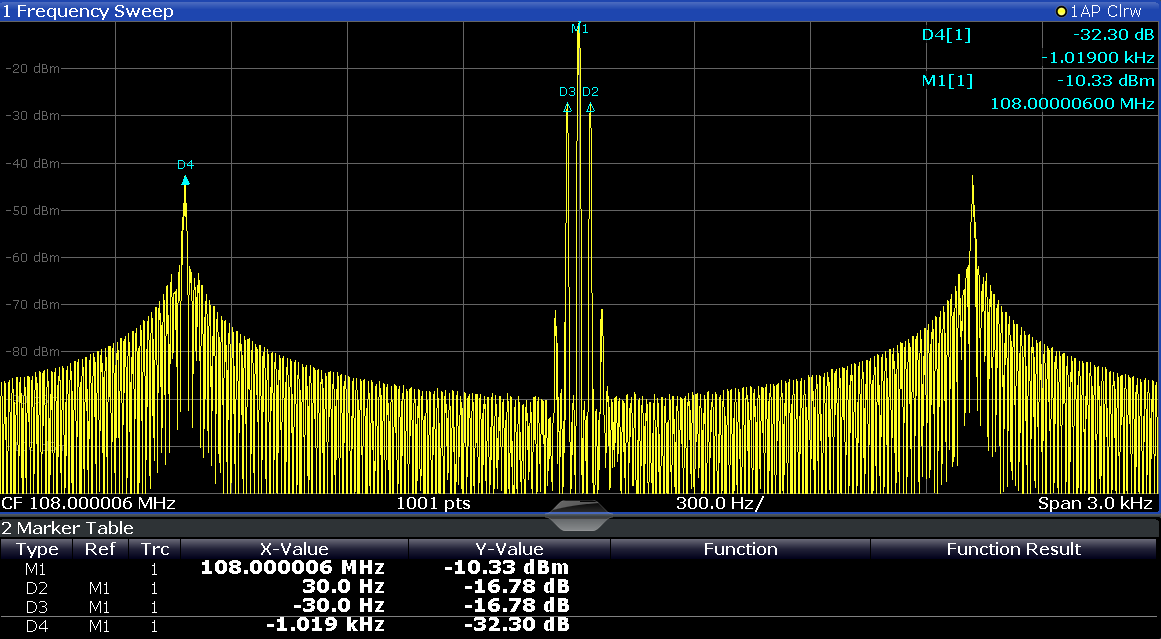

完整的甚高频全向信标信号模拟
甚高频全向信标30Hz调幅信号

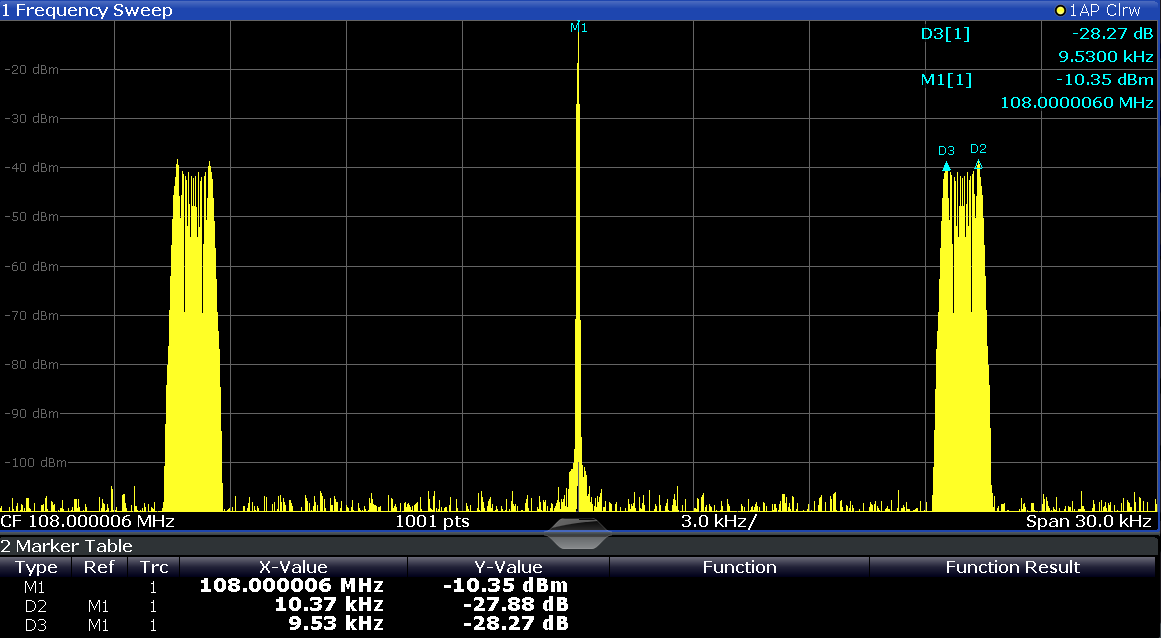

完整的甚高频全向信标信号模拟
甚高频全向信标9960Hz调频信号
完整的甚高频全向信标信号模拟
甚高频全向信标莫尔斯码信号
典型应用
机载近程导航与着陆设备综合测试系统集成
6938AA 信号模拟器与其它导航模拟器集成为机载近程导航与着陆设备综合测试系统，可提供全信道测试、全向信标模拟等功能，可广泛应用于机载导航与着陆设备的科研、生产、试验、维修保障全过程。
技术指标
型号 | 6938AA |
工作频率范围 | 108.00MHz~117.95MHz |
频率稳定度 | ±1.0ppm |
波道间隔 | 50kHz |
波道数 | 160个 |
输出功率范围 | -100dBm~0dBm |
输出功率准确度 | ±2 .0dB |
方位角范围 | 0.0°~359.9° |
方位角精度 | ±0.1° |
调频频偏 | 480Hz |
结构形式 | 3U，4槽PXIe模块 |
外形尺寸 | 宽×高×深：（81.4±0.5）mm×（130.5±2.0）mm×（211.0±2.0）mm |
重量 | ≤2.0kg |
工作温度 | 0℃~+50℃ |
贮存温度 | -40~+70℃ |
供电方式 | PXIe机箱供电 |
功耗 | ≤80W |
测试端口 | 信号输出：SMA（阴） |
其他接口 | 10MHz输入：SMB（阳） 10MHz输出：SMB（阳） 100MHz输出：SMB（阳） 800MHz输出：SMB（阳） 本振输出：SMA（阴） 参考输入：MMPX（阴） 参考输出：MMPX（阴） 触发：MMPX（阴） IQ输出（4个）：MMPX（阴） 调制输出：SMA（阴） 本振输入：SMA（阴） IQ输入（4个）：SMB（阳） 调制输入：SMA（阴） 混频输入：SMA（阴） 脉冲输入：SMB（阳） 脉冲输出：SMB（阳） |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 6938AA | 信号模拟器 |
