用途场景
规格参数
产品概述

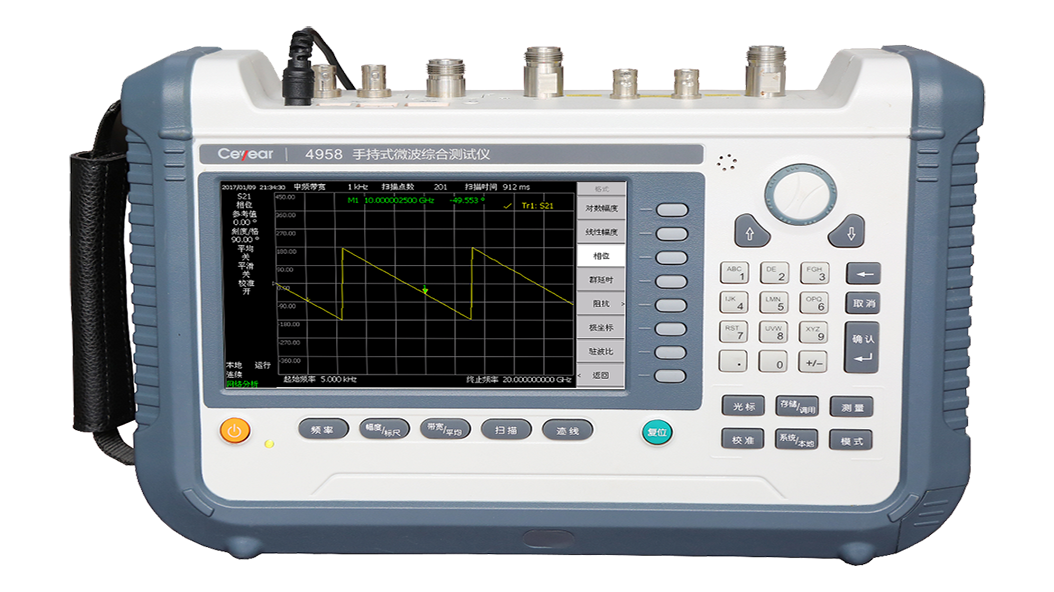

4958手持式微波综合测试仪测量频率范围可达1MHz~20GHz，集电缆和天线驻波比测试、不连续点故障定位测试、插入损耗和增益测试、频谱分析、功率测量等多种功能于一体，携带方便，机动灵活，可电池供电，非常适用于现场测试。该仪器可广泛应用于电子装备的现场装调、性能测试、日常维护和应急维修测试等各个环节，能够有效提高用户的现场维修保障能力。
功能特点
主要特点

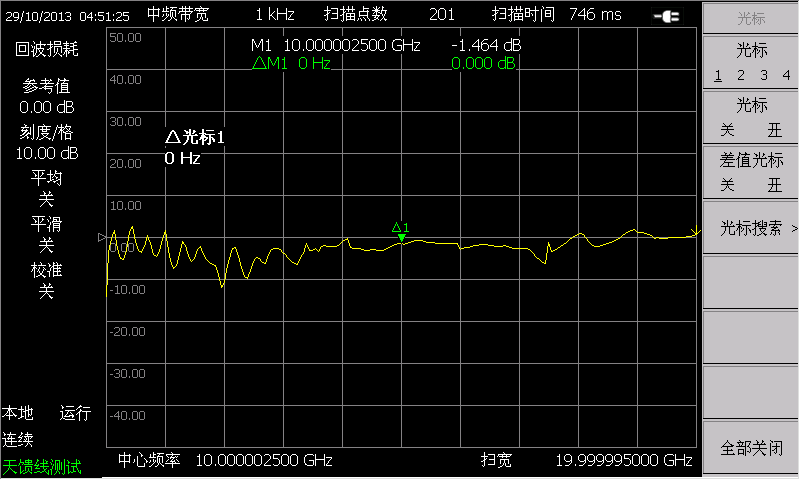

天馈线测试
手持式微波综合测试仪的天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，可对被测件的电压驻波比、回波损耗、阻抗、电缆损耗等参数进行测量，同时还提供故障点定位功能（DTF），精确定位阻抗失配点。

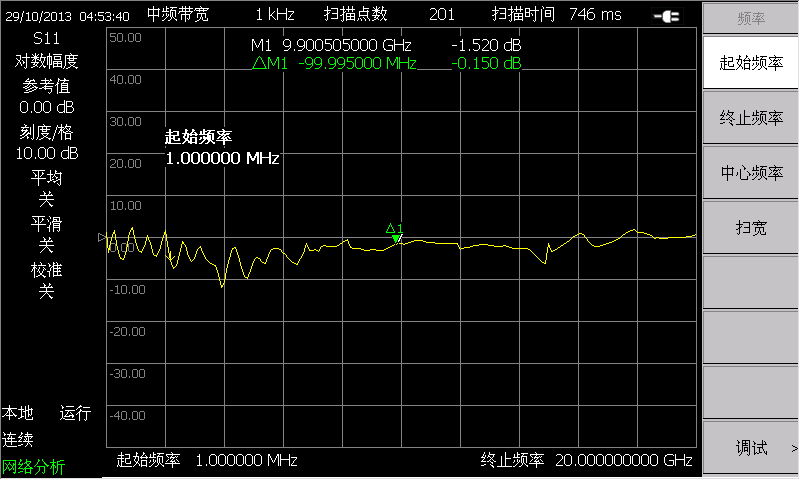

网络分析
手持式微波综合测试仪的网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，提供标准全4S参数矢量网络分析测量能力，可以进行放大器、滤波器、衰减器、双工器等全S参数测试，内置偏置T可选外部电压输入或者内部电压源对有源器件进行测试。显示格式包括对数、线性、相位、阻抗、极坐标等。

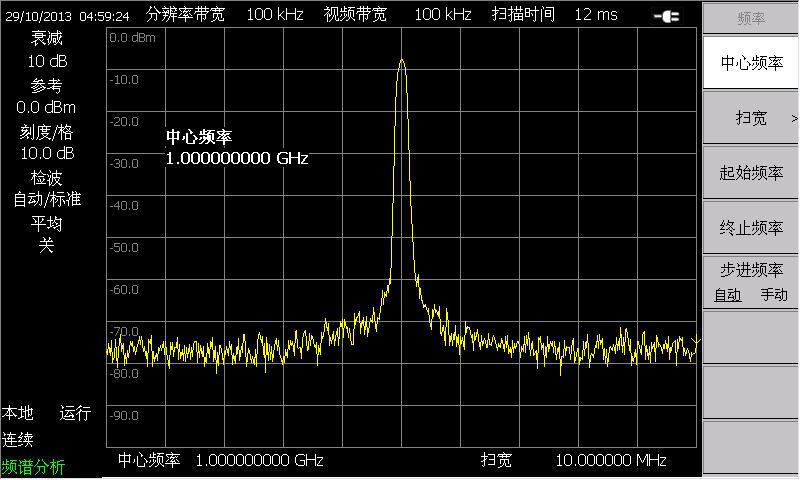

频谱分析
手持式微波综合测试仪频谱分析频率范围为100kHz～20GHz（可用至9kHz），具有宽频带、高分辨率、高灵敏度、动态范围大等特点，可方便地获得时域测量中不易得到的独特信息，如频谱纯度、信号失真、寄生、交调等各种参数。

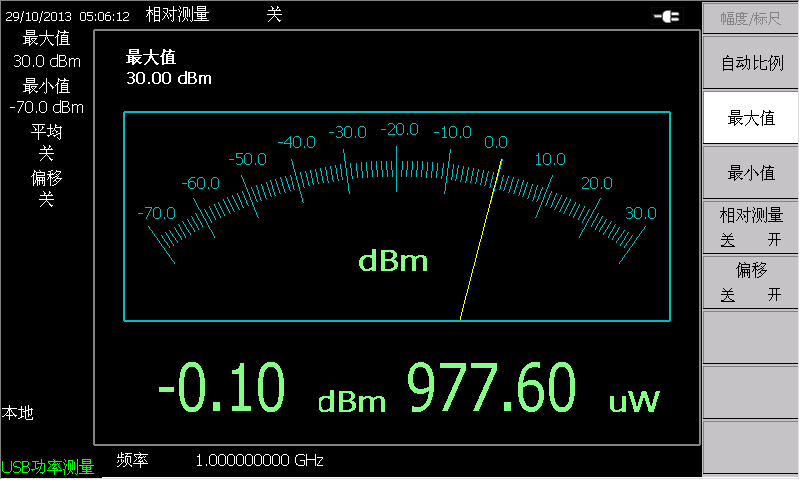

USB功率测量（选件）
手持式微波综合测试仪可通过选择电科思仪的8723X系列USB功率探头进行功率测量，可以测量频率高达40GHz的射频/微波信号。

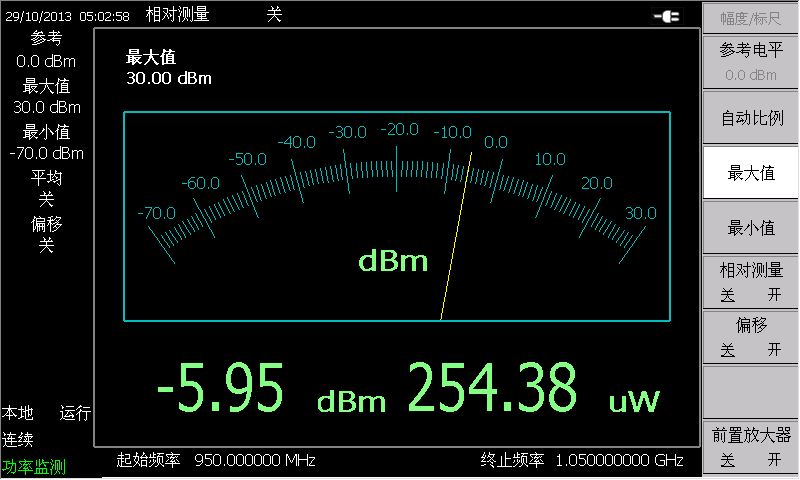

功率监测（选件）
手持式微波综合测试仪功率检测频率范围为100kHz～20GHz，可通过频谱输入端口对被测信号进行功率测量。

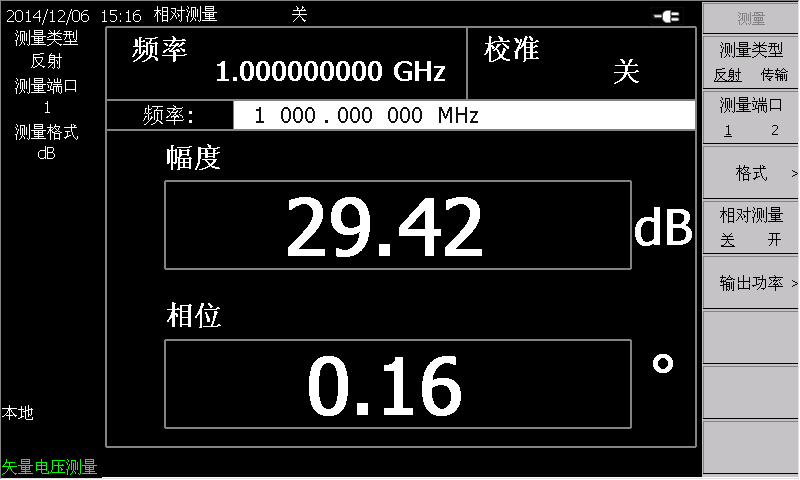

矢量电压测量（选件）
手持式微波综合测试仪矢量电压测量频率范围为1MHz～20GHz，采用一体化方案代替传统的矢量电压计，可对电缆及其他一些被测件的电长度进行精确测试。
技术指标
项目 名称 | 指标要求 | 备注 |
天线与传输线测试 | 频率范围 | 1MHz～20GHz |
频率准确度 | ±1×10-6 | |
频率分辨率 | 10Hz | |
测量点数 | 11，21，51，101，201，501，1001 | |
有效方向性 | 32dB～42dB | |
有效源匹配 | 30dB | |
网络分析 | 频率范围 | 1MHz～20GHz |
频率准确度 | ±1×10-6 | |
频率分辨率 | 10Hz | |
测量点数 | 11，21，51，101，201，501，1001 | |
中频带宽 | 10Hz～100kHz，以1-2-10步进 | |
有效方向性 | 32dB～42dB | |
有效源匹配 | 30dB | |
S21动态范围 | 80dB～95dB | |
S21动态范围 | 80dB～95dB | |
频谱分析 | 频率范围 | 100kHz～20GHz（可调谐至9kHz） |
调谐分辨率 | 1Hz | |
扫宽 | 100Hz～20GHz，0Hz | |
分辨率带宽 | 1Hz～3MHz，以1-3-10步进 | |
视频带宽 | 1Hz～3MHz ，以1-3-10步进 | |
边带噪声 | ≤-97dBc/Hz@10kHz（载波1GHz） ≤-98dBc/Hz@100kHz（载波1GHz） ≤-105dBc/Hz@1MHz（载波1GHz） | |
显示平均噪声电平 | ≤-151dBm/Hz（10MHz～4GHz，前放开） ≤-133dBm/Hz（10MHz～8GHz） ≤-123dBm/Hz（8GHz～20GHz） | |
绝对幅度准确度 | ±2.0dB（20℃～30℃，输入0dBm～-50dBm） ±2.7dB（0℃～50℃，输入0dBm～-50dBm） | |
剩余响应 | ≤-80dBm | |
参考电平范围 | -80dBm～+30dBm | |
输入电压驻波比 | ≤1.7：1（≤6GHz，典型值） ≤2.1：1（＞6GHz，典型值） | |
功率测量 （选件） | 频率范围 | 需要外部功率探头， 10MHz～18GHz（型号：87231） 50MHz～26.5GHz（型号：87232） 50MHz～40GHz（型号：87233） |
功率范围 | -60dBm～+20dBm | |
功率线性度 | +10dBm～+20dBm：±0.21dB -40dBm～+10dBm：±0.12dB/10dB -60dBm～-40dBm：±(0.12dB/10dB+零点设置典型不确定度) | |
频率测量 | 频率范围 | 100kHz～20GHz |
频率分辨率 | 1Hz | |
频率准确度 | ±[读出频率×（1×10-6（23℃）+10-6/10℃）+10Hz] | |
灵敏度 | -40dBm | |
接口 | 电缆和天馈线测试接口 | N型（阴） |
矢网分析测试接口 | N型（阴） | |
频谱分析测试接口 | N型（阴） | |
控制接口 | USB、LAN | |
工作温度 | 0℃～+50℃ | |
储存温度 | -40℃~ +70℃ | |
尺寸 | 最大外形尺寸：330mm（宽）×230mm（高）×120mm（深） | |
重量 | 不超过5kg | |
电源要求 | 交流电源 | 220V~ ±10％，50Hz±5％ |
内置电池组 | 标称电压10.8V，连续工作时间≥3h | |
功耗 | ≤28W | |
冷却方式 | 内部风冷 |
