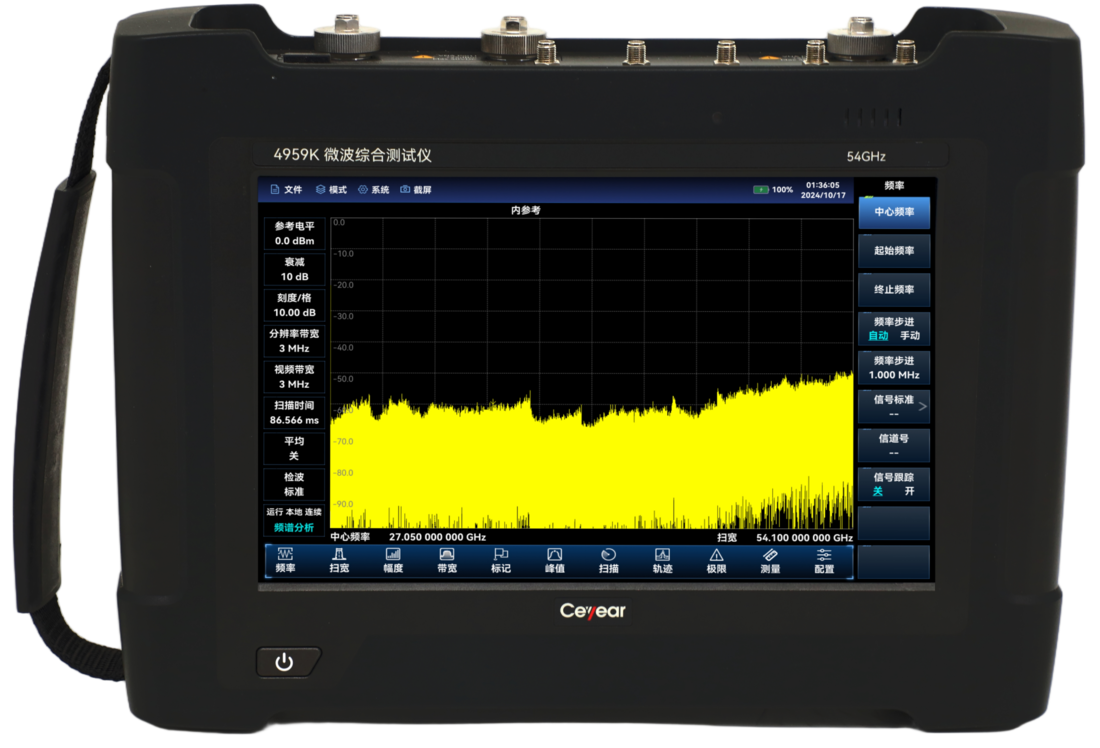

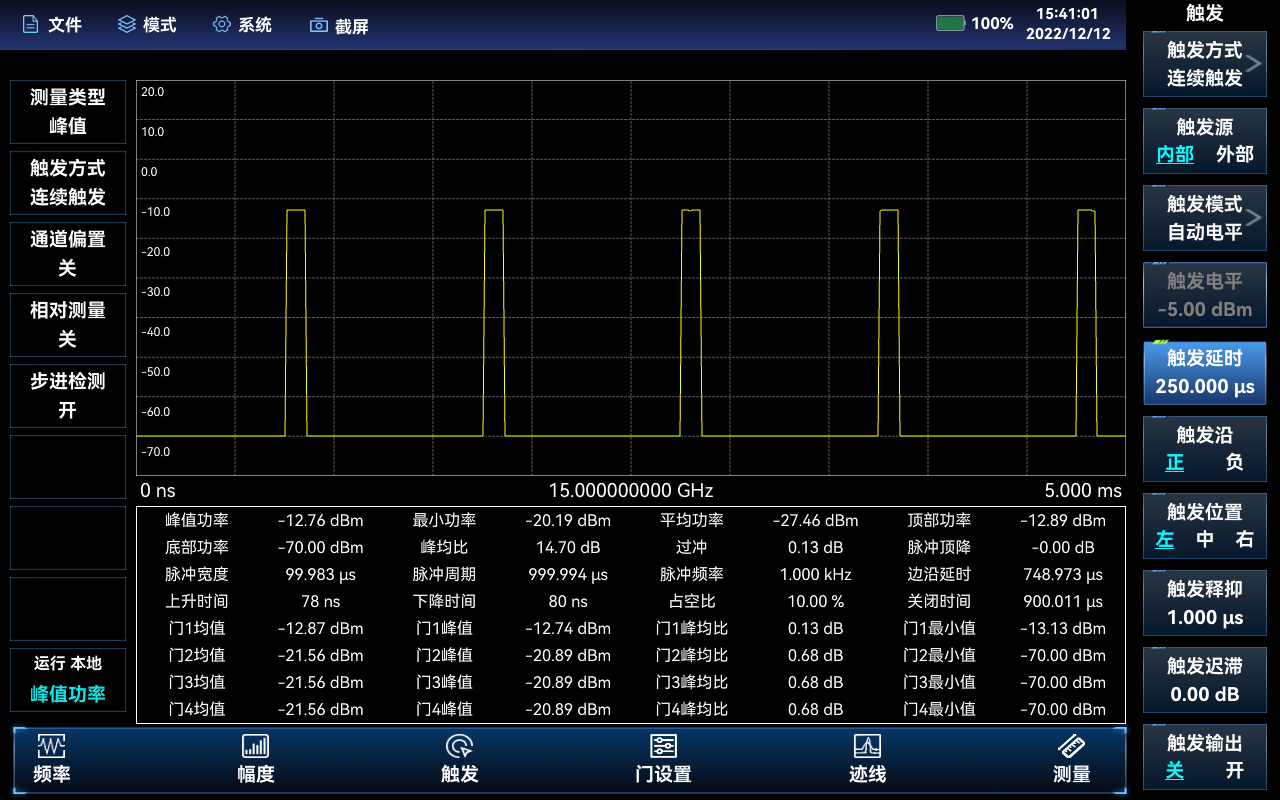

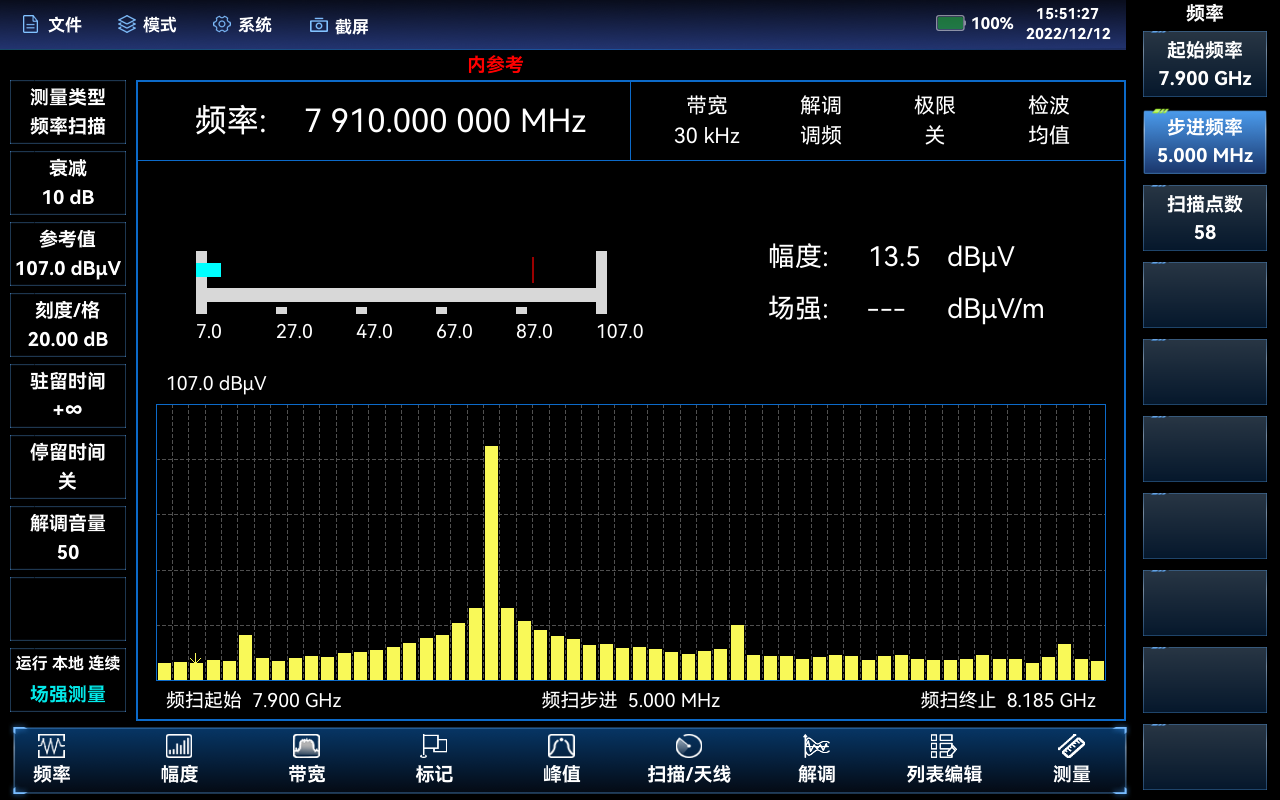

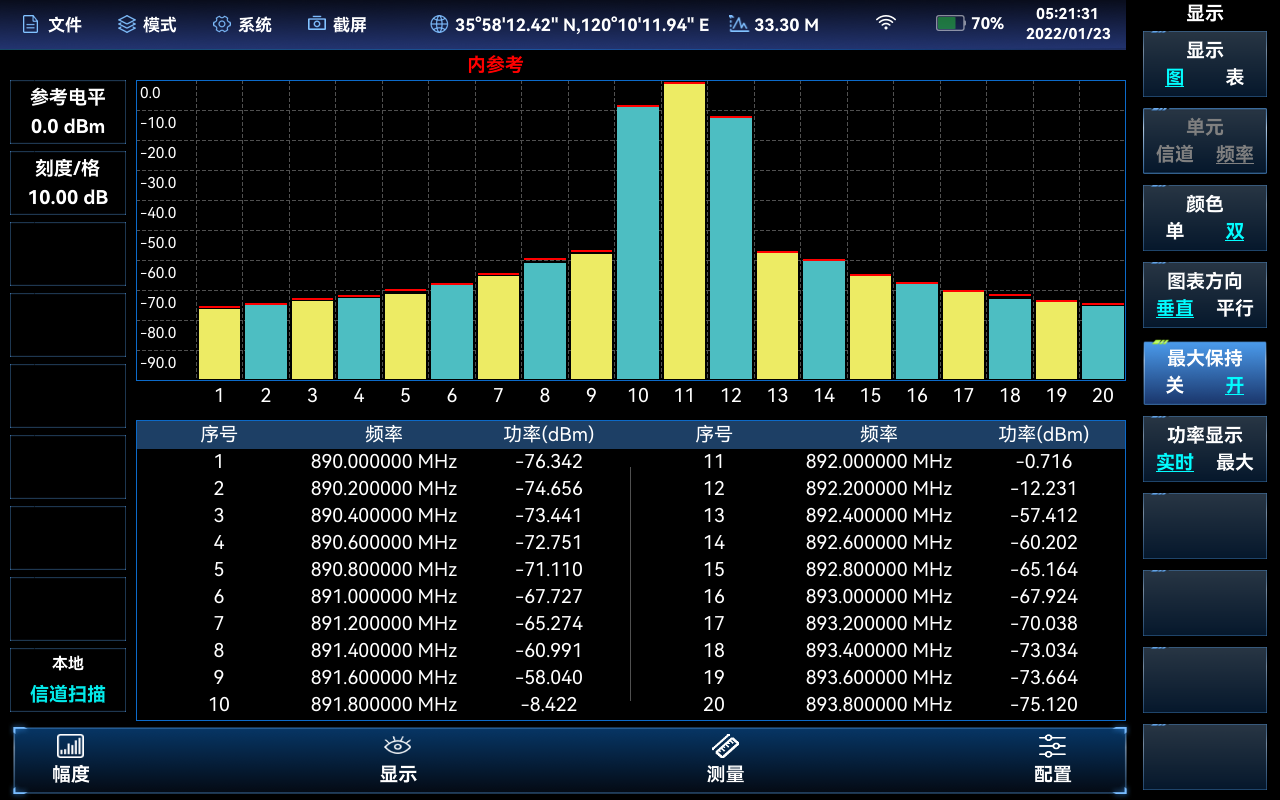

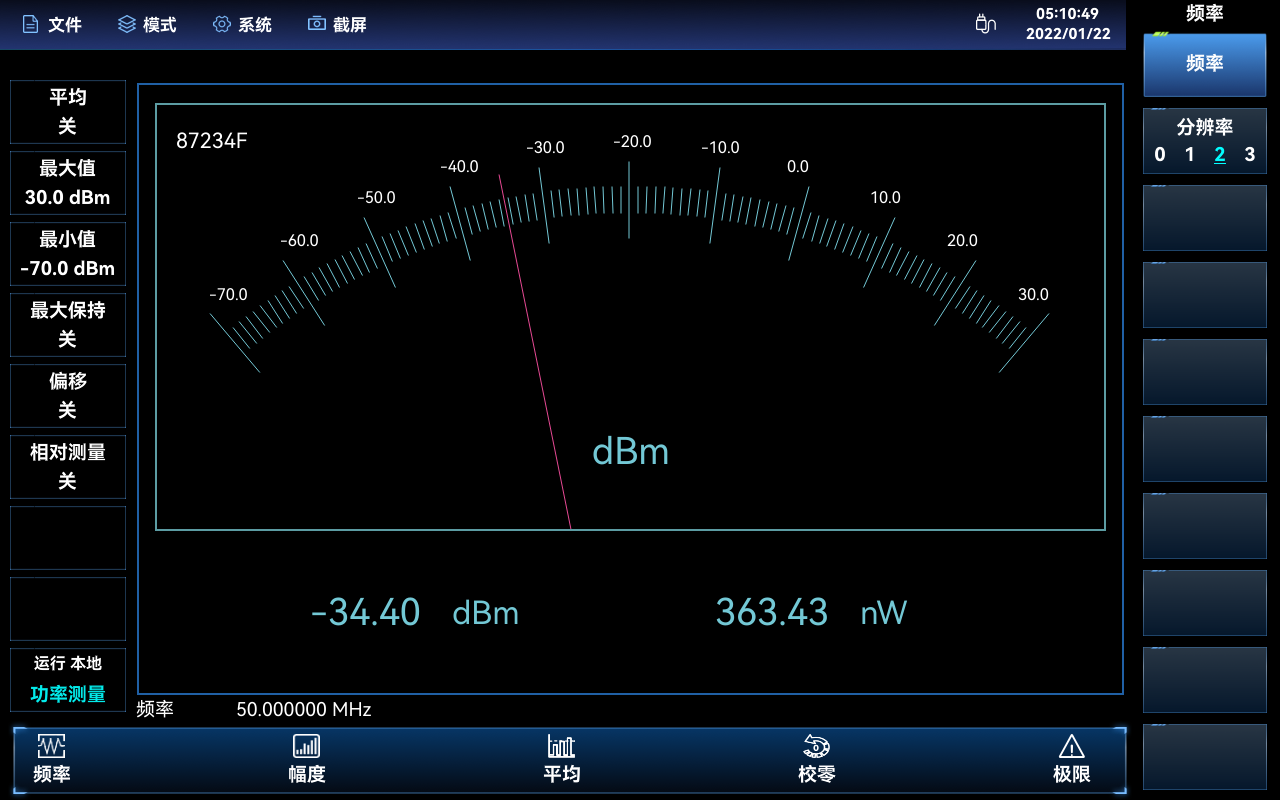

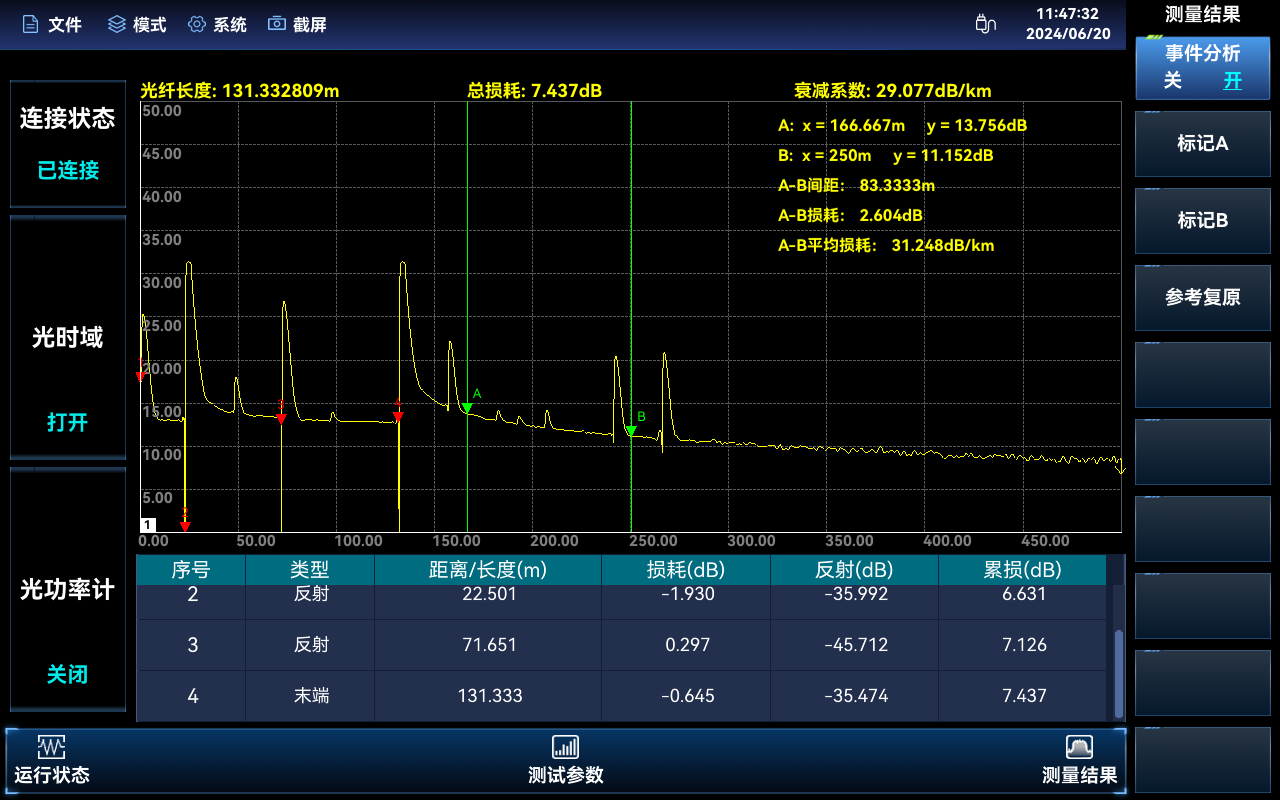

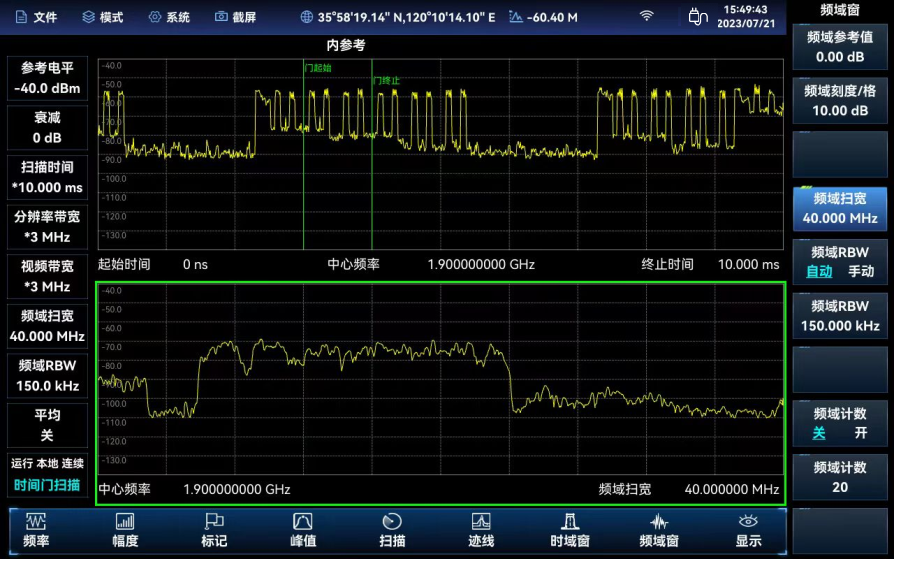

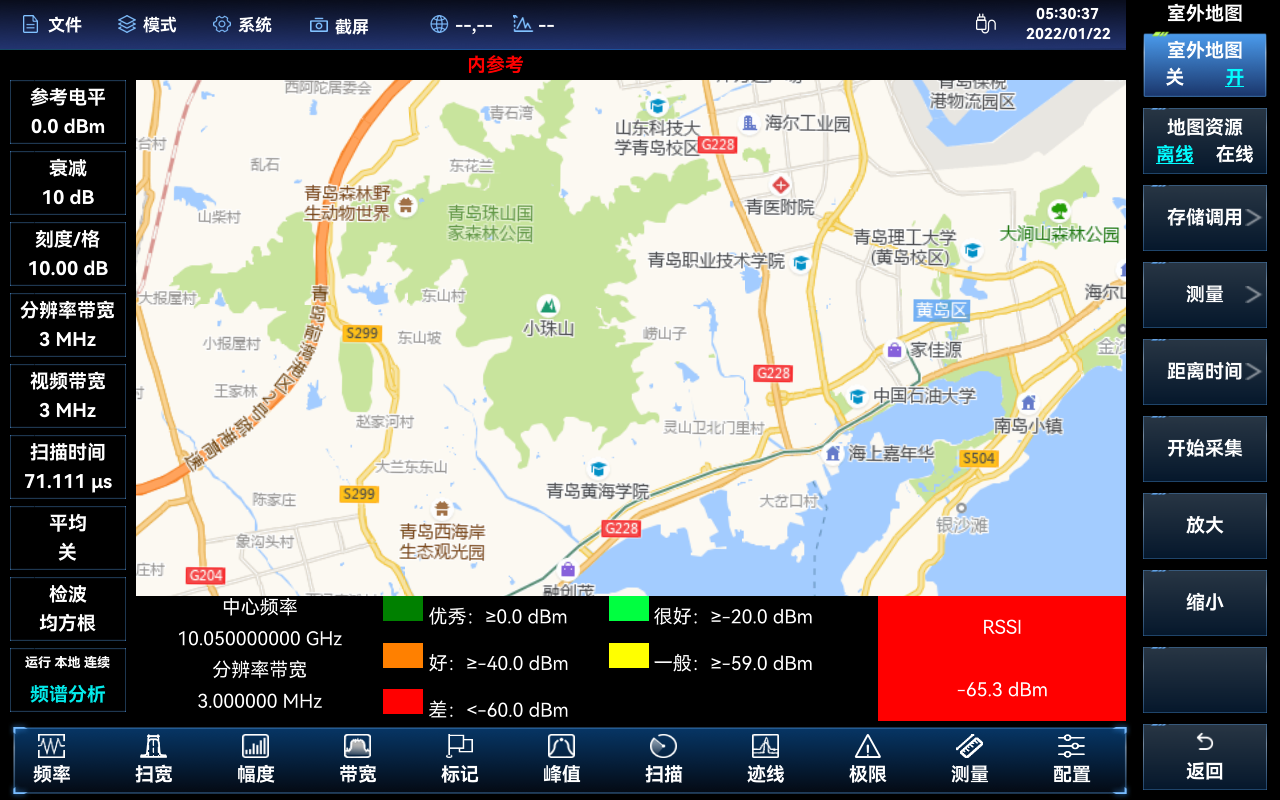

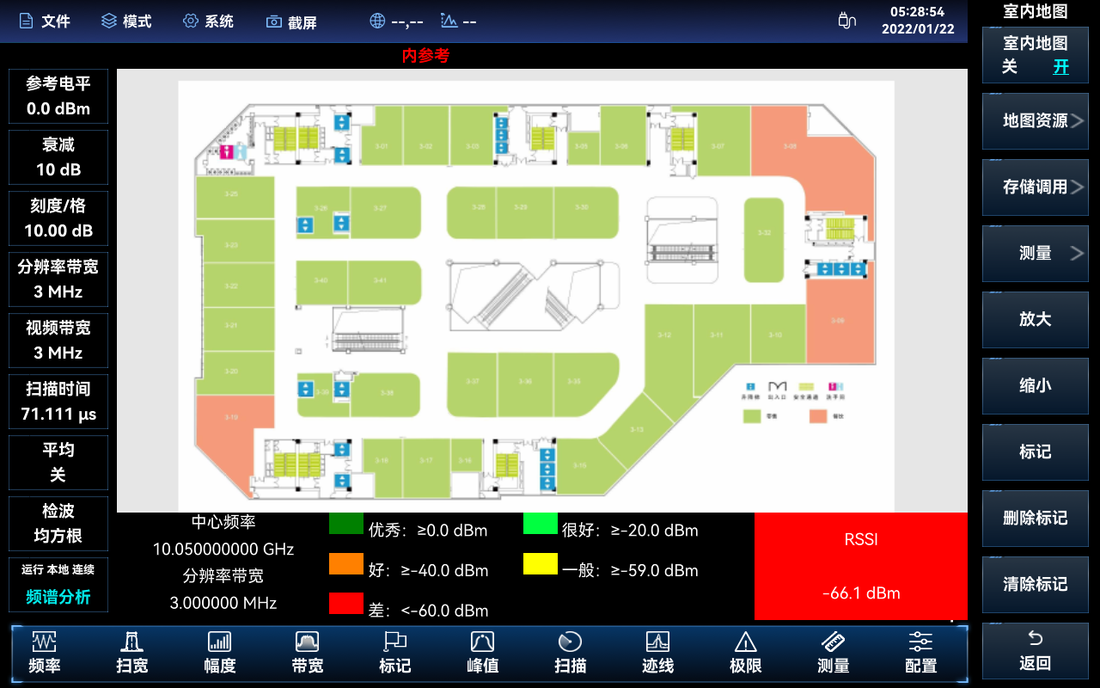

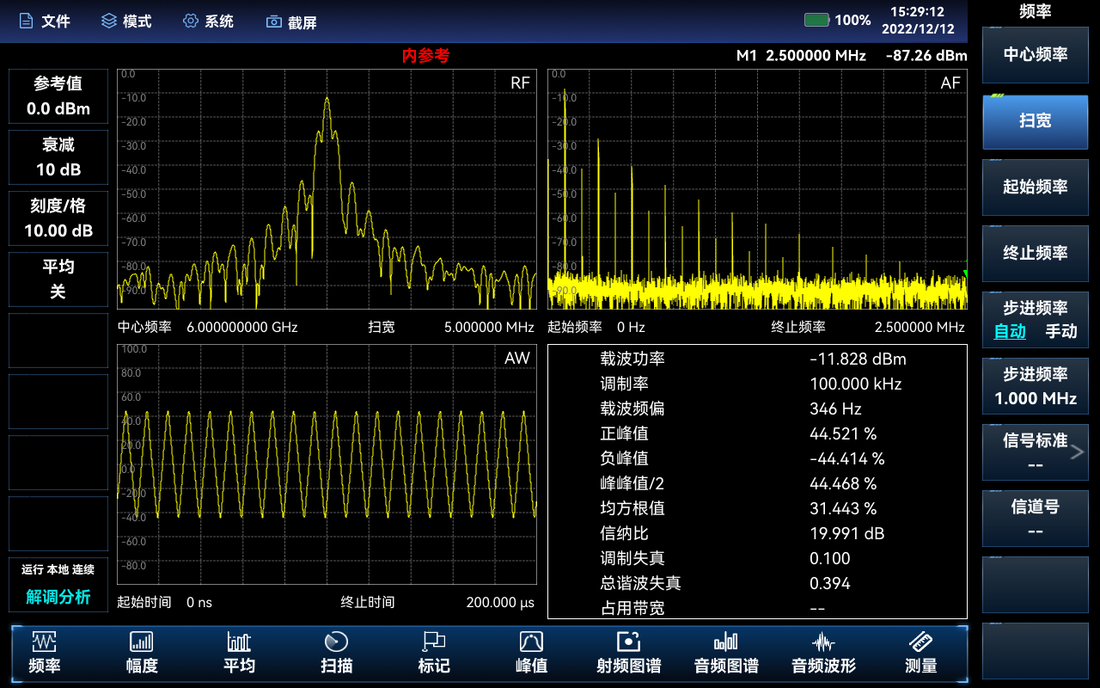

4959系列微波综合测试仪

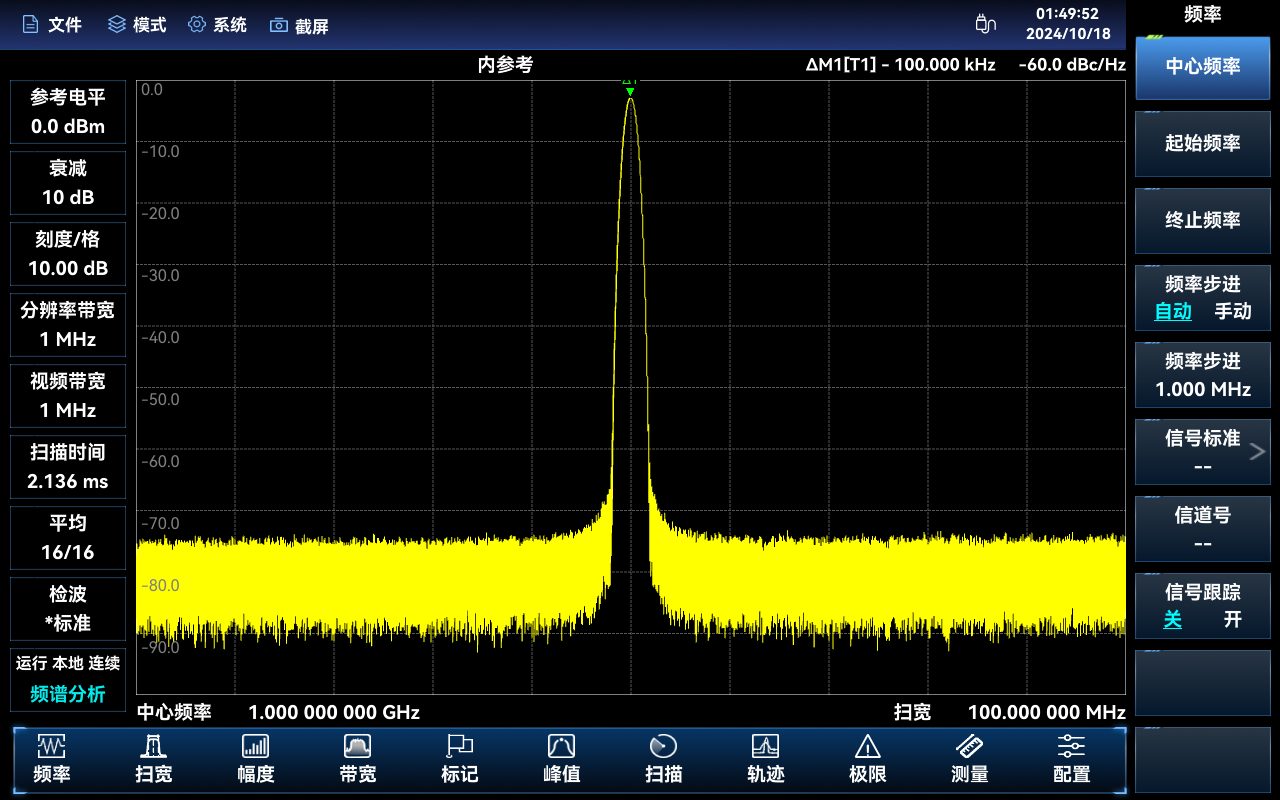

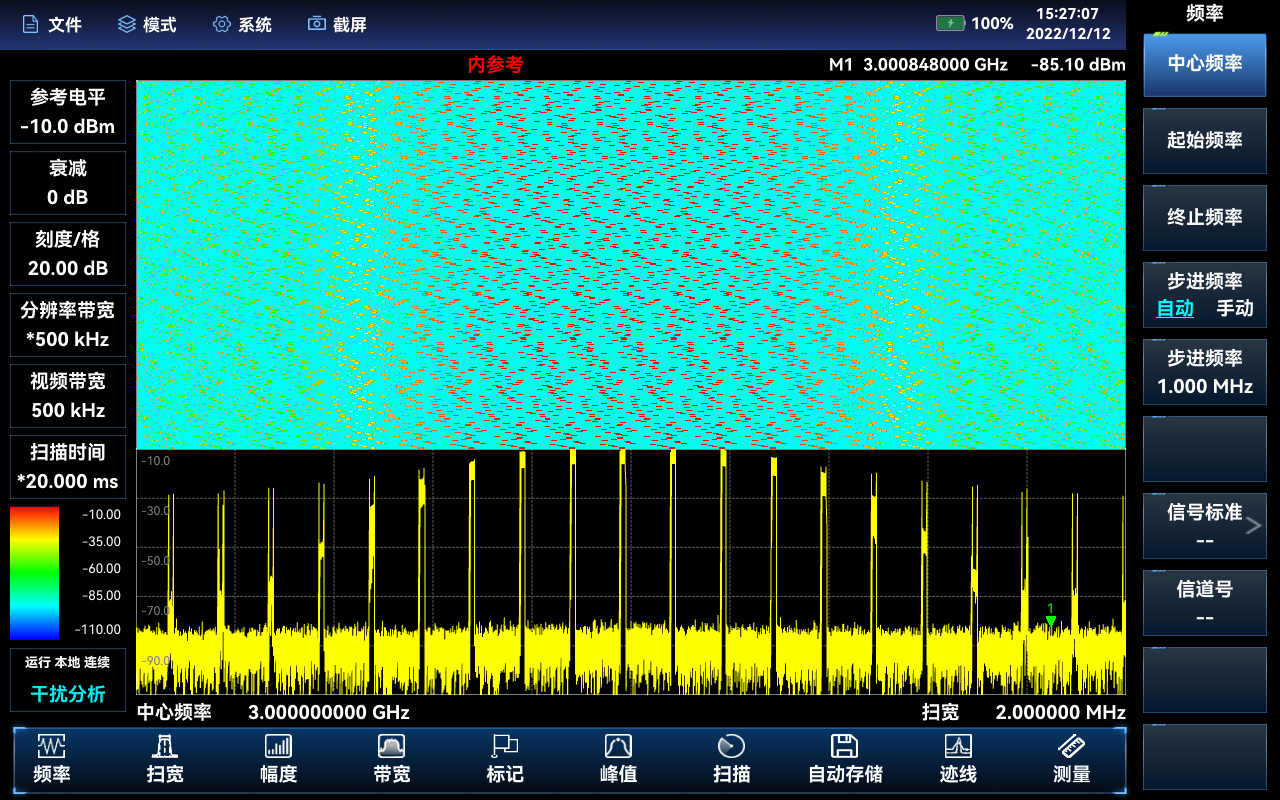

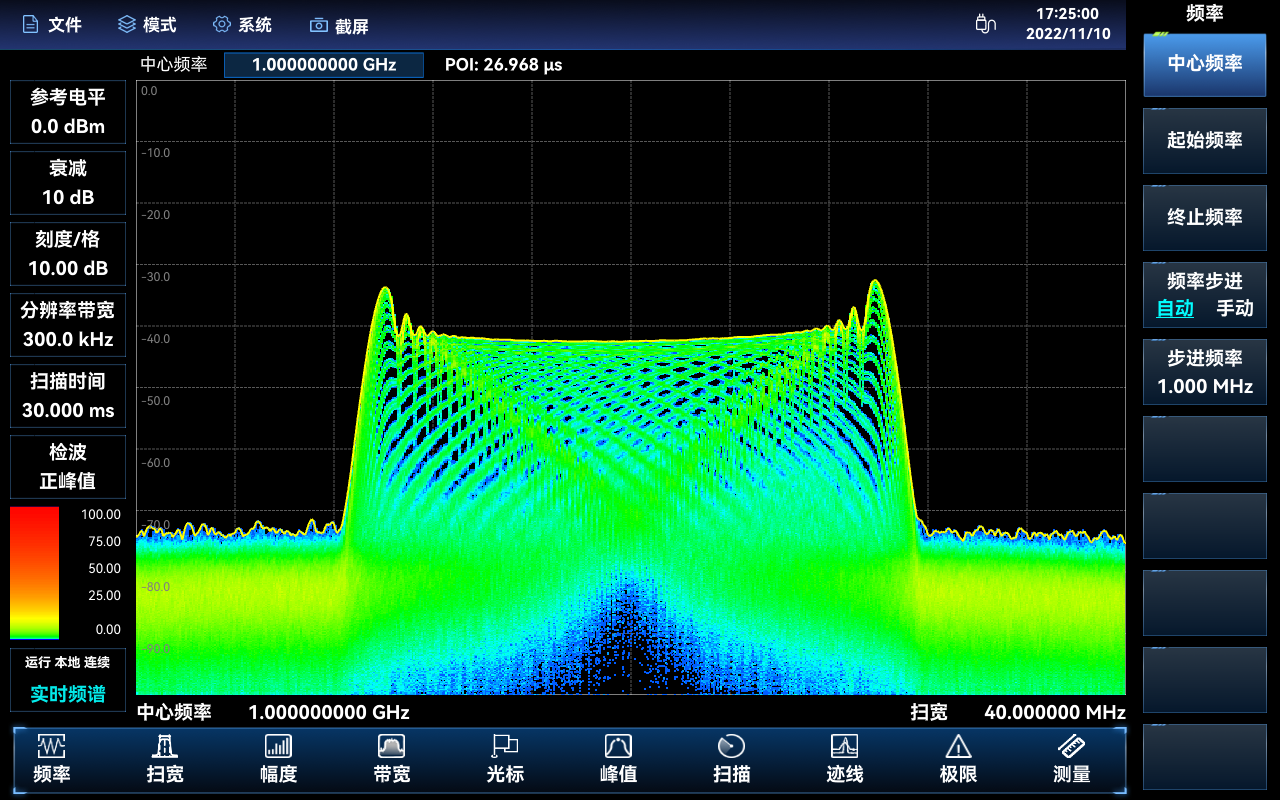

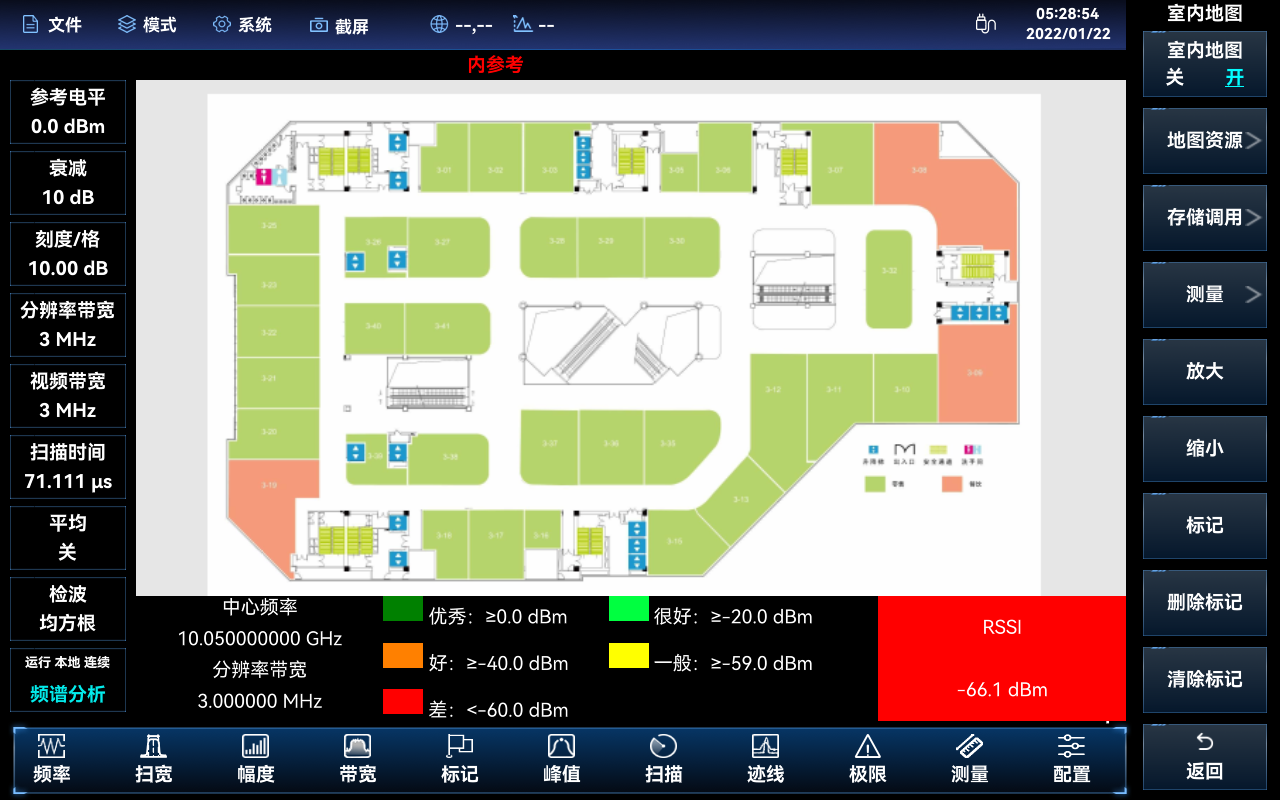

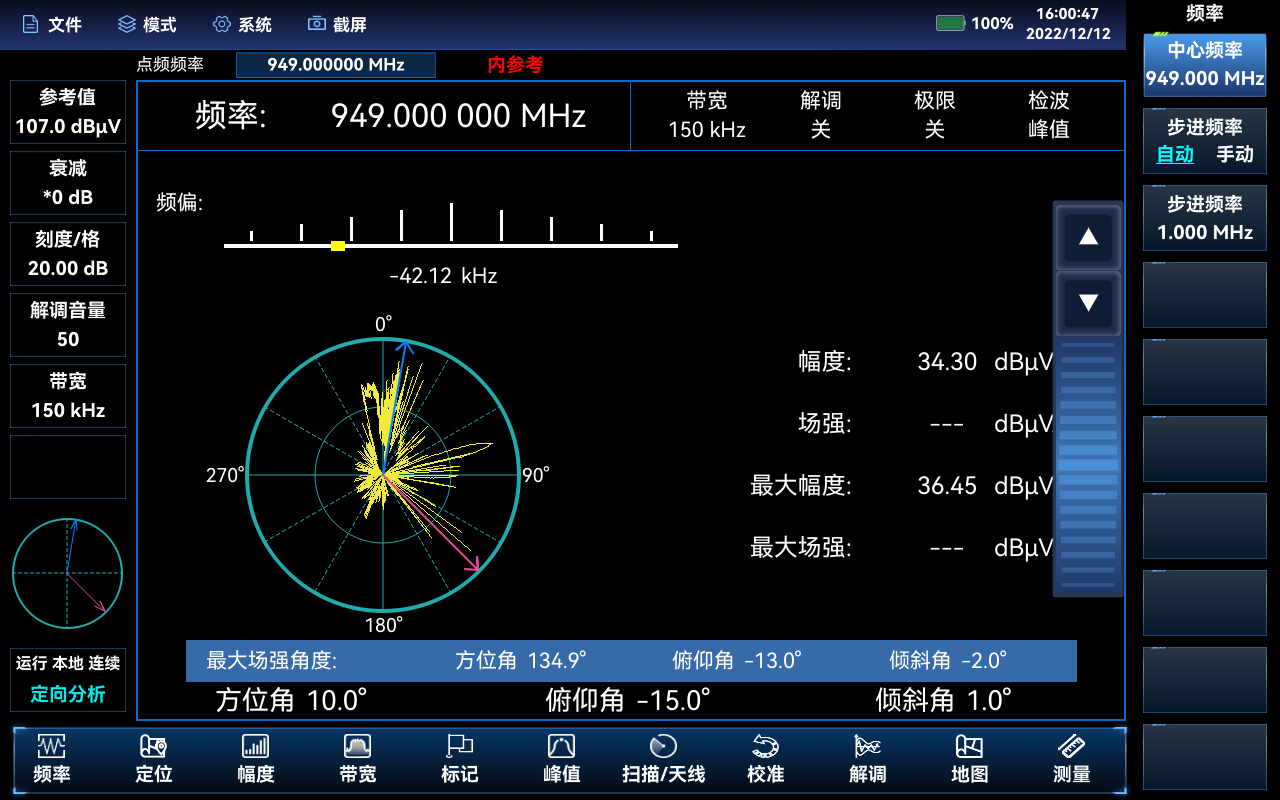

频谱分析指标

频率参考准确度

标称频率：10MHz

老化率：±0.5ppm/年

初始校准准确度：±0.3ppm

温度稳定度：±0.1ppm（-20℃～+55℃，相对于25℃±10℃）

频率参考准确度=±（至上次校准日期×老化率+温度稳定度+校准准确度）

频率读出准确度

±（频率读数×频率参考准确度+1%×扫宽+10%×分辨率带宽）

扫频宽度

范围： 0Hz（零扫宽），10Hz～对应型号频率范围上限

准确度： ±1.0%

扫描时间

范围： 1μs～6000s（零扫宽）

准确度： ±1.0%（零扫宽）

分辨率带宽

带宽范围： 1Hz～20MHz（以1-2-3-5-8步进）

视频带宽

带宽范围： 1Hz～20MHz（以1-2-3-5-8步进）

边带噪声

（载波1GHz，+15℃～+35℃）

≤-108dBc/Hz@10kHz;

≤-110dBc/Hz@100kHz;

≤-118dBc/Hz@1MHz;

≤-129dBc/Hz@10MHz

显示平均噪声电平

（输入端接50Ω负载，0dB输入衰减，均值检波，分辨率带宽归一化到1Hz，+15℃∼+35℃）

4959B/D：

前置放大器打开：

≤-120dBm (9kHz≤f＜100kHz);

≤-140dBm (100kHz≤f＜2MHz);

≤-159dBm (2MHz≤f≤9GHz);

≤-156dBm (9GHz＜f＜14GHz);

≤-154dBm (14GHz≤f≤18GHz)

前置放大器关闭：

≤-110dBm (9kHz≤f＜100kHz);

≤-120dBm (100kHz≤f＜2MHz);

≤-138dBm (2MHz≤f＜9GHz);

≤-136dBm (9GHz＜f＜14GHz);

≤-136dBm (14GHz≤f≤18GHz)

频谱分析指标

显示平均噪声电平

（输入端接50Ω负载，0dB输入衰减，均值检波，分辨率带宽归一化到1Hz，+15℃∼+35℃）

4959E/G/H/K：

前置放大器打开：

≤-120dBm (9kHz≤f＜100kHz);

≤-140dBm (100kHz≤f＜2MHz);

≤-159dBm (2MHz≤f≤9GHz);

≤-156dBm (9GHz＜f＜14GHz);

≤-154dBm (14GHz≤f＜21GHz);

≤-154dBm (21GHz≤f＜32GHz);

≤-152dBm (32GHz≤f＜40GHz);

≤-148dBm (40GHz≤f≤44GHz);

≤-145dBm (44GHz＜f≤50GHz);

≤-135dBm (50GHz＜f≤54GHz)

前置放大器关闭：

≤-110dBm (9kHz≤f＜100kHz);

≤-120dBm (100kHz≤f＜2MHz);

≤-138dBm (2MHz＜f≤9GHz);

≤-136dBm (9GHz＜f＜14GHz);

≤-136dBm (14GHz≤f＜21GHz);

≤-135dBm (21GHz≤f＜32GHz);

≤-133dBm (32GHz≤f＜40GHz);

≤-130dBm (40GHz≤f≤44GHz);

≤-126dBm (44GHz＜f≤50GHz);

≤-123dBm (50GHz＜f≤54GHz)

二次谐波失真

（衰减0dB，-30dBm输入，前置放大器关闭）

≤-70dBc（50MHz～27GHz）

三阶交调失真

（-15dBm双音信号，100kHz间隔，0dB衰减，前置放大器关）

≥+10dBm（50MHz～54GHz）

频谱分析指标

镜像、多重与带外响应

（-10dBm混频器电平）

＜-65dBc（10MHz≤f＜7.5GHz）; ＜-60dBc（7.5GHz≤f＜10.5GHz）;

＜-65dBc（10.5GHz≤f＜50GHz）; ＜-60dBc（50GHz≤f≤54GHz）

剩余响应

（射频输入端接50Ω负载，0dB输入衰减）

前置放大器打开：

≤-100dBm （10MHz≤f＜3GHz）;

≤-100dBm （3GHz≤f≤9GHz）;

≤-95dBm （9GHz＜f＜12GHz）;

≤-95dBm （12GHz≤f＜20GHz）;

≤-90dBm （20GHz≤f≤54GHz）

参考电平

范围：对数刻度-150dBm～+30dBm，最小1dB步进

转换误差：±0.70dB（参考电平-60dBm～0dBm）

总电平不确定度

(工作温度15℃～35℃，衰减10dB，0dBm～-50dBm输入，前置放大器关闭，分辨率带宽1kHz，其他参数自动)

±1.30dB (10MHz≤f≤20GHz);

±1.80dB ( 20GHz＜f≤44GHz);

±2.50dB (44GHz＜f≤50GHz);

±2.80dB (50GHz＜f≤54GHz)

输入衰减器

衰减范围0～30dB，2dB步进

最大安全输入电平

（连续波，≥10dB衰减，前置放大器关）

4959B/D：+27dBm连续波（输入频率≥50MHz）

4959E/G/H/K：﹢25dBm连续波（输入频率≥50MHz）

显示刻度

对数刻度：0.1～10dB每格，最小0.1dB步进（10格显示）

刻度单位：V、A、W、dBm、dBW、dBV、dBmV、dBμV、dBA、dBmA、dBμA

检波方式

标准、正峰值、负峰值、取样、均值、均方根

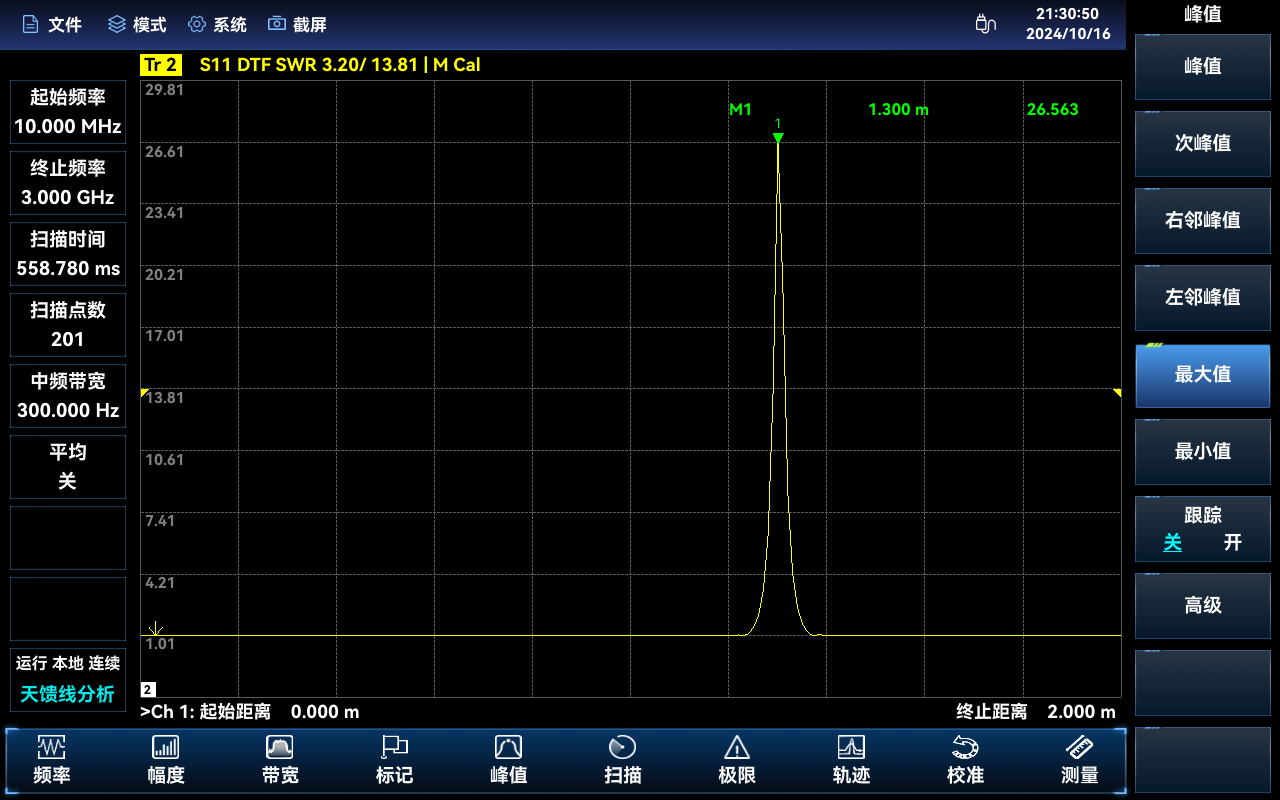

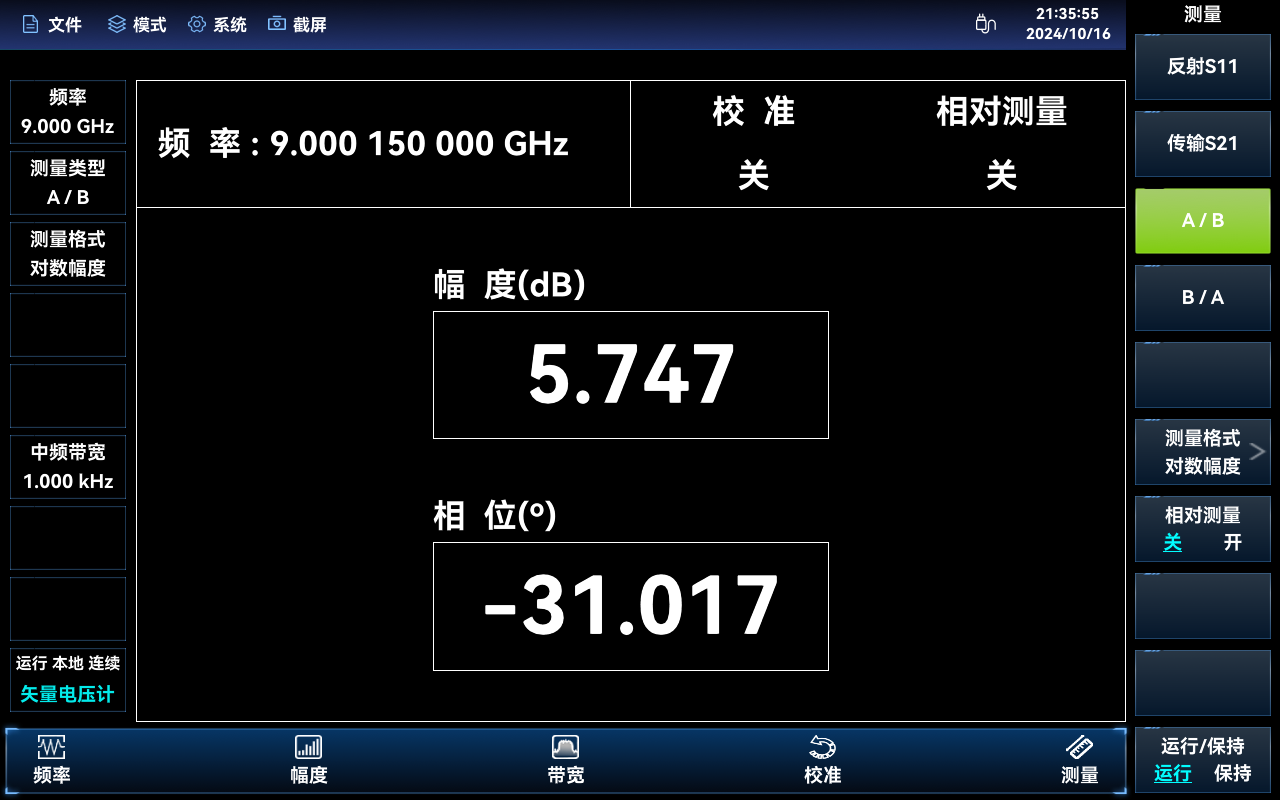

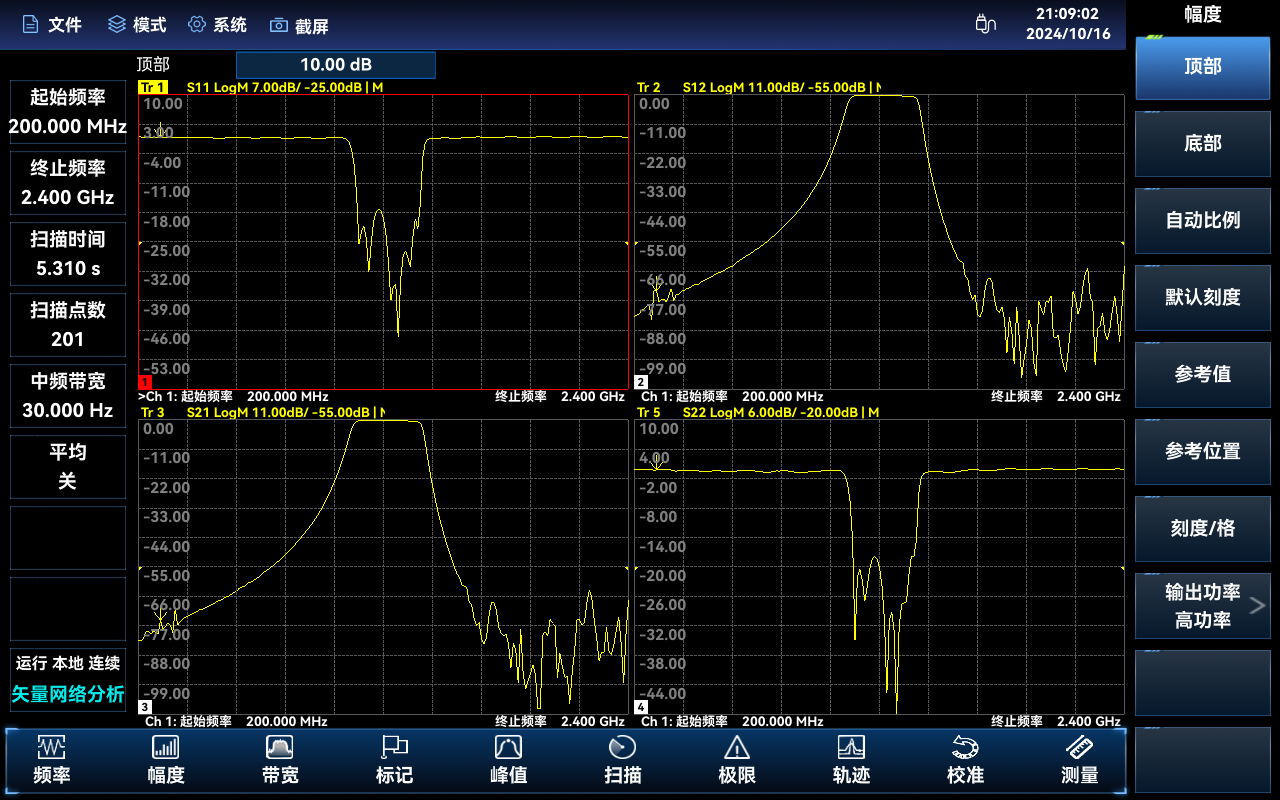

矢量网络分析指标

频率准确度

±0.9ppm

频率分辨率

1Hz

中频带宽

3Hz、10Hz、30Hz、100Hz、300Hz、1kHz、3kHz、10kHz、30kHz、100kHz

功率等级

高、低、手动设置功率

端口输出功率

高功率：

≥-8.0dBm (300kHz≤f≤10MHz);

≥3.0dBm (10MHz＜f≤9GHz);

≥0.0dBm (9GHz＜f≤20GHz);

≥-2.0dBm (20GHz＜f≤26.5GHz);

≥-8.0dBm (26.5GHz＜f≤44GHz);

≥-8.0dBm (44GHz＜f≤50GHz);

≥-12.0dBm (50GHz＜f≤54GHz)

低功率：

≤-35dBm (10MHz≤f≤54GHz)

端口输出功率准确度

注：-10dBm输出，23±5℃

±2.0dB (300kHz≤f≤26.5GHz);

±2.5dB (26.5GHz＜f≤50GHz);

±3.0dB (50GHz＜f≤54GHz)

有效方向性

≥42dB (300kHz≤f≤4GHz);

≥34dB (4GHz＜f≤20GHz);

≥26dB (20GHz＜f≤54GHz)

反射跟踪

±0.06dB (300kHz≤f≤20GHz);

±0.08dB (20GHz＜f≤50GHz);

±0.12dB (50GHz＜f≤54GHz)

有效负载匹配

≥30dB (300kHz≤f≤4GHz);

≥27dB (4GHz＜f≤26.5GHz);

≥23dB (26.5GHz＜f≤54GHz)

矢量网络分析指标

传输跟踪

±0.08dB (300kHz≤f≤4GHz);

±0.16dB (4GHz＜f≤26.5GHz);

±0.24dB (26.5GHz＜f≤50GHz);

±0.28dB (50GHz＜f≤54GHz)

系统动态范围

≥90dB (300kHz≤f≤2MHz);

≥103dB (2MHz＜f≤20GHz);

≥93dB (20GHz＜f≤26.5GHz);

≥90dB (26.5GHz＜f≤40GHz);

≥81dB (40GHz＜f≤50GHz);

≥80dB (50GHz＜f≤54GHz)

迹线噪声

注：300kHz≤f≤10MHz波段端口输出功率设置为-5dBm、10MHz＜f≤54GHz波段端口输出功率设置为0dBm，中频带宽100Hz，S21和S12。

幅度迹线噪声（dB rms）：

0.0040 (300kHz≤f≤10MHz);

0.0015 (10MHz＜f≤10GHz);

0.0018 (10GHz＜f≤20GHz);

0.0040 (20GHz＜f≤26.5GHz);

0.0050 (26.5GHz＜f≤36GHz);

0.0050 (36GHz＜f≤50GHz);

0.0100 (50GHz＜f≤54GHz)

相位迹线噪声（deg rms）：

0.0600 (300kHz≤f≤10MHz);

0.0200 (10MHz＜f≤10GHz);

0.0270 (10GHz＜f≤20GHz);

0.0500 (20GHz＜f≤26.5GHz);

0.0600 (26.5GHz＜f≤36GHz);

0.1200 (36GHz＜f≤50GHz);

0.5000 (50GHz＜f≤54GHz)

尺寸

公称尺寸（宽×高×深）：（316.7±2.5）mm×（236.5±2.5）mm×（75.0±1.5）mm（不含侧提带、面板连接器及接口塞，后支架闭合）

重量

4959B/D：≤3.7kg（不含内置电池）

4959E/G/H/K：≤3.9kg（不含内置电池）

工作温度

-20℃～+55℃（电池放电温度-20℃～+55℃，充电温度+10℃～+45℃）

贮存温度

-50℃～+70℃（其中电池的贮存温度-20℃～+50℃，贮存时间＜1个月）

电磁兼容性

符合GJB 3947A-2009的3.9.1项相关要求

电源输入形式

交流电源适配器：输入电压100V至240V AC，50Hz/60Hz;

输出电压19V DC，4.7A

内置锂离子电池：标称电压10.8V

电池供电续航时间

典型值3h

测试端口

4959B/D：N型阴转接器；

4959E：3.5mm阳转接器；

4959G/H：2.4mm阳转接器；

4959K：1.85mm阳转接器

其他接口

10MHz参考输入/输出：SMA阴；

外触发输入接口：SMA阴；

GPS天线接口：SMA阴（选件）;

中频输出接口：SMA阴（选件）;

Wi-Fi/4G天线接口：SMA阴（选件，其中4G天线输入接口为预留，暂不支持）

通信及辅助接口

USB接口：USB3.0 A型接口2个，USB2.0 TypeC型接口1个，

USB3.0 B型接口1个（预留）。

LAN接口：标准RJ-45型。

耳机接口：标准3.5mm。

存储卡/SIM卡：Micro SD卡及SIM卡（预留4G选件用）插槽
