6938A 地面微波着陆信号模拟器

型号

6938A

频率范围

5031MHz~5090.7MHz

频率稳定度

±1.0ppm

波道号

200个（500~699）

波道间隔

300 kHz

输出功率范围

-117dBm~-17dBm

输出功率准确度

±2.0dB

±1.5dB

带内杂散抑制

-50dBm(±300kHz～±1.2MHz)；

-65dBm(±1.2MHz～边带±30MHz，即 5000MHz～5120MHz)

带外杂波信号抑制

-50dBm(5120MHz～5250MHz)；-40dBm(50kHz～12.4GHz，5000MHz～5250MHz除外)

方位角参数

-62°~62°，步进量0.05°

精度±0.004°

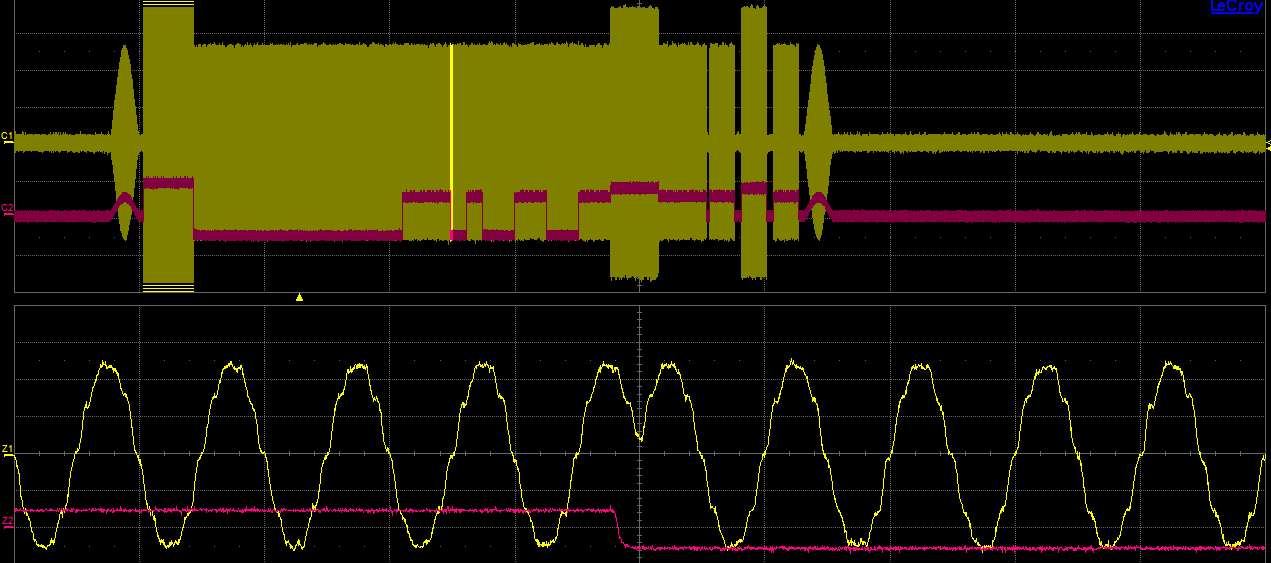

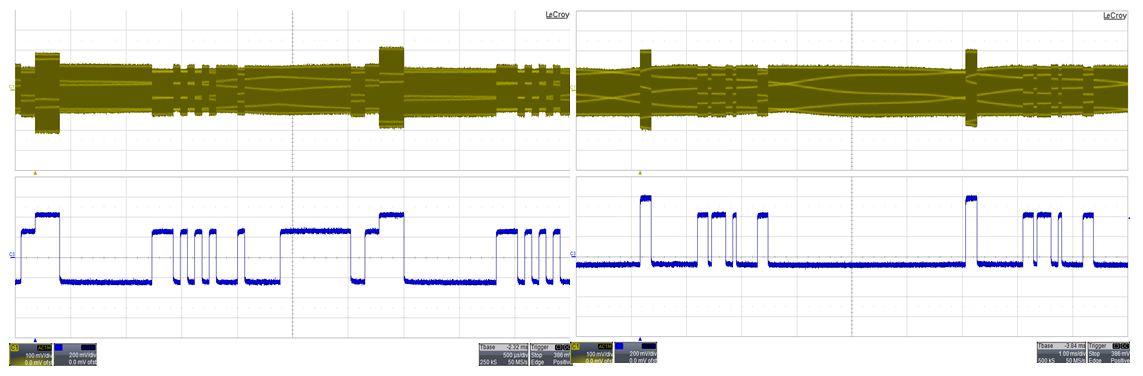

高速方位参数

-42°~42°，步进量0.05°

精度±0.004°

反方位参数

-41°~41°，步进量0.05°

精度±0.004°

俯仰角参数

-1.5°~29.5°，步进量0.05°

精度±0.004°

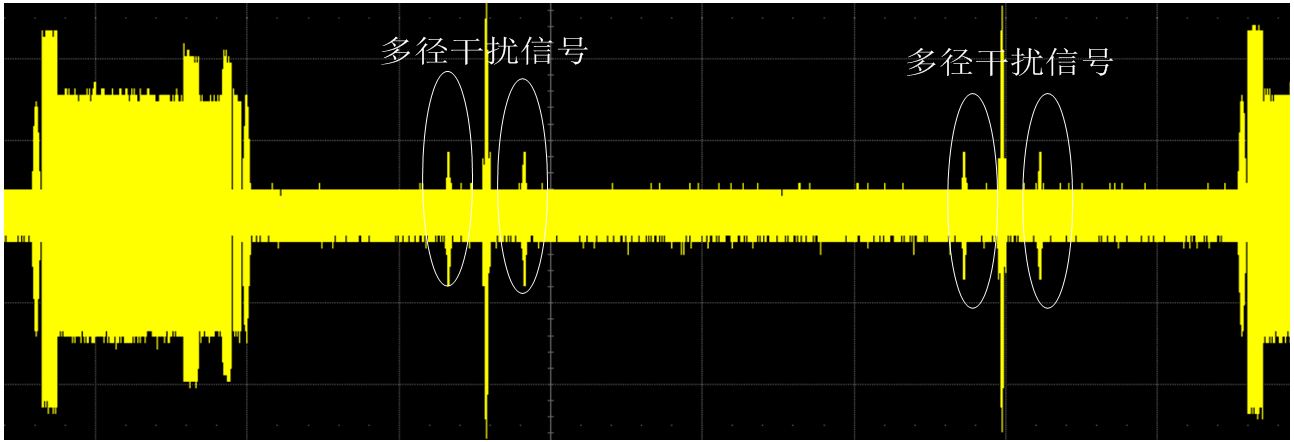

多径角度参数

方位-60°~60°

高速方位-40°~40°

俯仰角-1°~20°

精度±0.04°

方位/仰角功率比

可选择方位/仰角功率比为0dB或-75dB(±2dB)

波束宽度

0.5°，1°，2°，3°，4°，5°（±10%）（在-3dB点测量）

波束电平

相对于前导电平在-3~13dB间可调，步进量为1dB

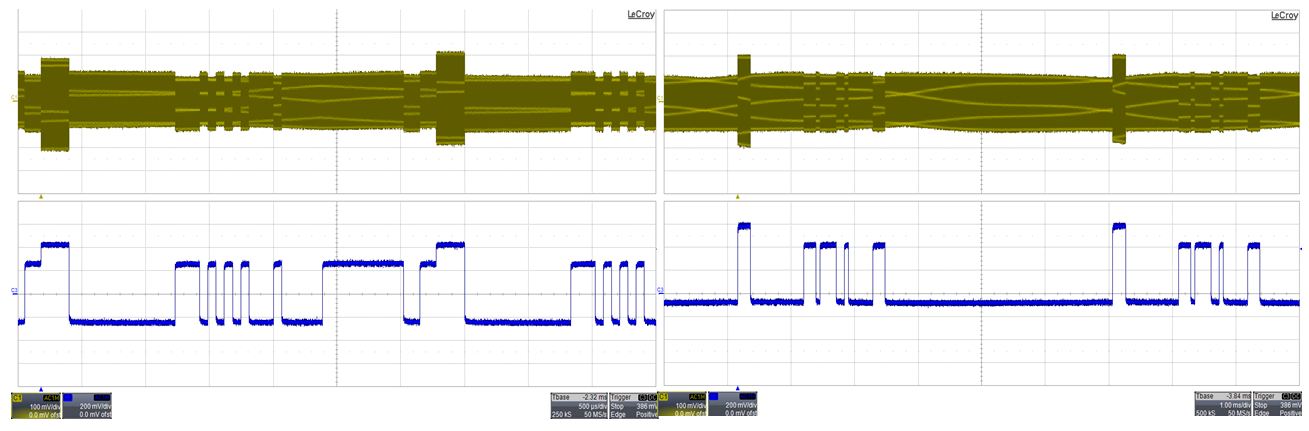

数据字

支持基本数据字1~6和辅助数据字AD1~AD4

更新率选择

选择项：100%，75%，55%，45%，25%，0%；精度：±3.9%(在10s内测量)

结构形式

3U，4槽PXIe模块

外形尺寸

宽×高×深：（81.4±0.5）mm×（130.5±2.0）mm×（211.0±2.0）mm

重量

≤2.0kg

工作温度

0℃～+50℃

贮存温度

-40℃～+70℃

供电方式

PXIe机箱供电

功耗

≤80W

测试端口

信号输出：SMA（阴）

其他接口

10MHz输入：SMB（阳）

10MHz输出：SMB（阳）

100MHz输出：SMB（阳）

800MHz输出：SMB（阳）

本振输出：SMA（阴）

参考输入：MMPX（阴）

参考输出：MMPX（阴）

触发：MMPX（阴）

IQ输出（4个）：MMPX（阴）

调制输出：SMA（阴）

本振输入：SMA（阴）

IQ输入（4个）：SMB（阳）

调制输入：SMA（阴）

混频输入：SMA（阴）

脉冲输入：SMB（阳）

脉冲输出：SMB（阳）
