用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 6955BA | 信号收发仪 / 40MHz～26.5GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C | 信号收发仪 / 40MHz～12GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E | 信号收发仪 / 40MHz～26.5GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-001 | 用户手册中文版 / 关于仪器6955BA/C的使用说明。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-002 | 程控手册中文版 / 关于仪器6955BA/C的程控说明。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S01 | 矢量信号发生功能选件 / 6955BA/C的AM、FM、ASK、2FSK、APSK、BPSK、QPSK、QAM等调制信号产生。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S02 | 矢量信号分析功能选件 / 6955BA/C的AM、FM、SSB、DSB、CW、ASK、2FSK、APSK、BPSK、QPSK、扩频等调制信号分析，支持跳频信号分析功能。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S03 | 任意波形加载与播放功能选件 / 6955BA/C加载任意波文件，并播放。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S04 | 100MHz信号带宽 / 6955BA/C内部信号带宽扩展为100MHz。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S05 | 200MHz信号带宽 / 6955BA/C内部信号带宽扩展为200MHz。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S06 | 500MHz信号带宽 / 6955BA/C内部信号带宽扩展为500MHz。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S07 | 1GHz信号带宽 / 6955BA/C内部信号带宽扩展为1GHz。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S08 | 噪声校正 / 6955BA/C增加噪声校正功能。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S09 | 低频扩展选件 / 6955BA/C频率下限可扩展至500kHz。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S10 | 模拟调制功能 / 6955BA/C增加AM、FM、SSB等模拟调制功能。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S11 | 模拟解调功能 / 6955BA/C增加AM、FM、PM、SSB等模拟解调功能，支持解调计数器功能。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S12 | 脉冲调制功能 / 6955BA/C增加脉冲调制功能。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S13 | 功率扩展选件 / 6955BA/C最小输出功率最低可扩展至-120dBm（6GHz及以下，6GHz以上可拓展至-100dBm）。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-H01 | 外本振 / 6955BA/C外加本振，提升单边带相位噪声和EVM指标。 / 选配:6955BA,6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955BA-JL | 计量服务 / 6955BA计量校准服务，提供计量报告。 / 选配:6955BA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955BA-EWT1 | 保修期以外延长保修1年 / 6955BA保修期以外延长保修1年。 / 选配:6955BA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-JL | 计量服务 / 6955C计量校准服务，提供计量报告。 / 选配:6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-EWT1 | 保修期以外延长保修1年 / 6955C保修期以外延长保修1年。 / 选配:6955C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-001 | 用户手册中文版 / 关于仪器6955E的使用说明。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-002 | 程控手册中文版 / 关于仪器6955E的程控说明。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S01 | 矢量信号发生功能选件 / 6955E的PSK、QAM等调制信号产生。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S02 | 矢量信号分析功能选件 / 6955E的PSK、QAM等调制信号分析。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S03 | 任意波形加载与播放功能选件 / 6955E加载任意波文件，并播放。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S04 | 100MHz信号带宽 / 6955E内部信号带宽扩展为100MHz。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S05 | 200MHz信号带宽 / 6955E内部信号带宽扩展为200MHz。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S06 | 500MHz信号带宽 / 6955E内部信号带宽扩展为500MHz。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S07 | 1GHz信号带宽 / 6955E内部信号带宽扩展为1GHz。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S08 | 噪声校正 / 6955E增加噪声校正功能。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S09 | 低频扩展选件 / 6955E输出频率可扩展至最低1MHz。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S10 | 模拟调制功能 / 6955E增加模拟调制功能。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S11 | 模拟解调功能 / 6955E增加模拟解调功能。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S12 | 脉冲调制功能 / 6955E增加脉冲调制功能。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S13 | 功率扩展选件 / 6955E最小输出功率扩展至-80dBm。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-H02 | 低杂散本振选件 / 6955E优化杂散信号。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-JL | 计量服务 / 6955E计量校准服务，提供计量报告。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-EWT1 | 保修期以外延长保修1年 / 6955E保修期以外延长保修1年。 / 选配:6955E | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-H03 | 18槽高功率机箱 / PXIe 18槽机箱，1600W AC电源，支持GEN3 x8功能卡，系统槽位支持24GB/s带宽，外设槽位提供最大8GB/s带宽。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-H04 | 9槽高功率机箱 / PXIe 9槽机箱，800W AC电源，支持GEN3 x8功能卡，系统槽位支持24GB/s带宽，外设槽位提供最大8GB/s带宽。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-H05 | 5槽高功率机箱 / PXIe 5槽机箱，500W AC电源，支持GEN3 x8功能卡，系统槽位支持24GB/s带宽，外设槽位提供最大8GB/s带宽。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S15 | 相位噪声功能选件 / 支持相位噪声测量功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955E-S16 | 实时频谱分析 功能选件 / 支持实时频谱分析测量功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S15 | 相位噪声功能选件 / 支持相位噪声测量功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955C-S16 | 实时频谱分析 功能选件 / 支持实时频谱分析测量功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-H06 | 加密授权USB dongle（硬件） / 硬件lisence。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S40 | GSM/EDGE信号 分析功能 / 支持对GSM/EDGE信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S41 | WCDMA BTS信号 分析功能 / 支持对WCDMA BTS信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S42 | WCDMA UE信号 分析功能 / 支持对WCDMA UE信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S43 | LTE FDD DownLink信号分析功能 / 支持对LTE FDD DownLink信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S44 | LTE FDD UpLink信号分析功能 / 支持对LTE FDD UpLink信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S45 | LTE TDD DownLink信号分析功能 / 支持对LTE TDD DownLink信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S46 | LTE TDD UpLink信号分析功能 / 支持对LTE TDD UpLink信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S47 | 5G NR DownLink信号分析功能 / 支持对5G NR DownLink信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S48 | 5G NR UpLink信号分析功能 / 支持对5G NR UpLink信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S50 | Bluetooth信号 分析功能 / 支持对Bluetooth信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S51 | NearLink信号 分析功能 / 支持对NearLink信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S70 | 802.11a/g信号 分析功能 / 支持对IEEE 802.11a/g信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S71 | 802.11n信号 分析功能 / 支持对IEEE 802.11n信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S72 | 802.11ac信号 分析功能 / 支持对IEEE 802.11ac信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S73 | 802.11ax信号 分析功能 / 支持对IEEE 802.11ax信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S74 | 802.11be信号 分析功能 / 支持对IEEE 802.11be信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S75 | 加密授权USB dongle（软件lisence） / 软件lisence。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955-S76 | 通信信号分析功能-1 / 支持对GSM、EDGE、LTE、5G NR、IEEE 802.11a/g、80211n、80211ac、80211ax、80211be信号分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 产品快速使用指南 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | 产品合格证 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | 软件光盘 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

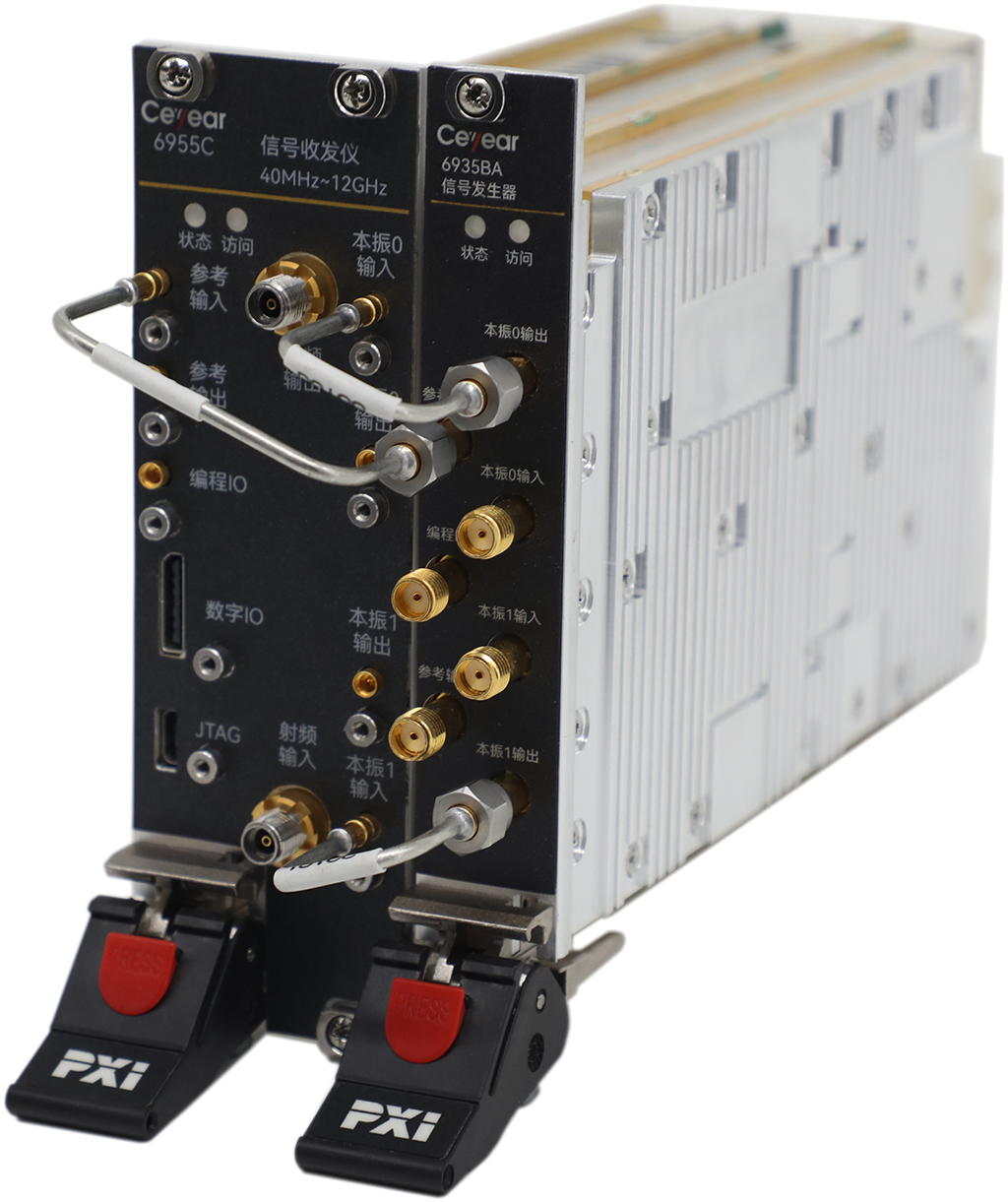

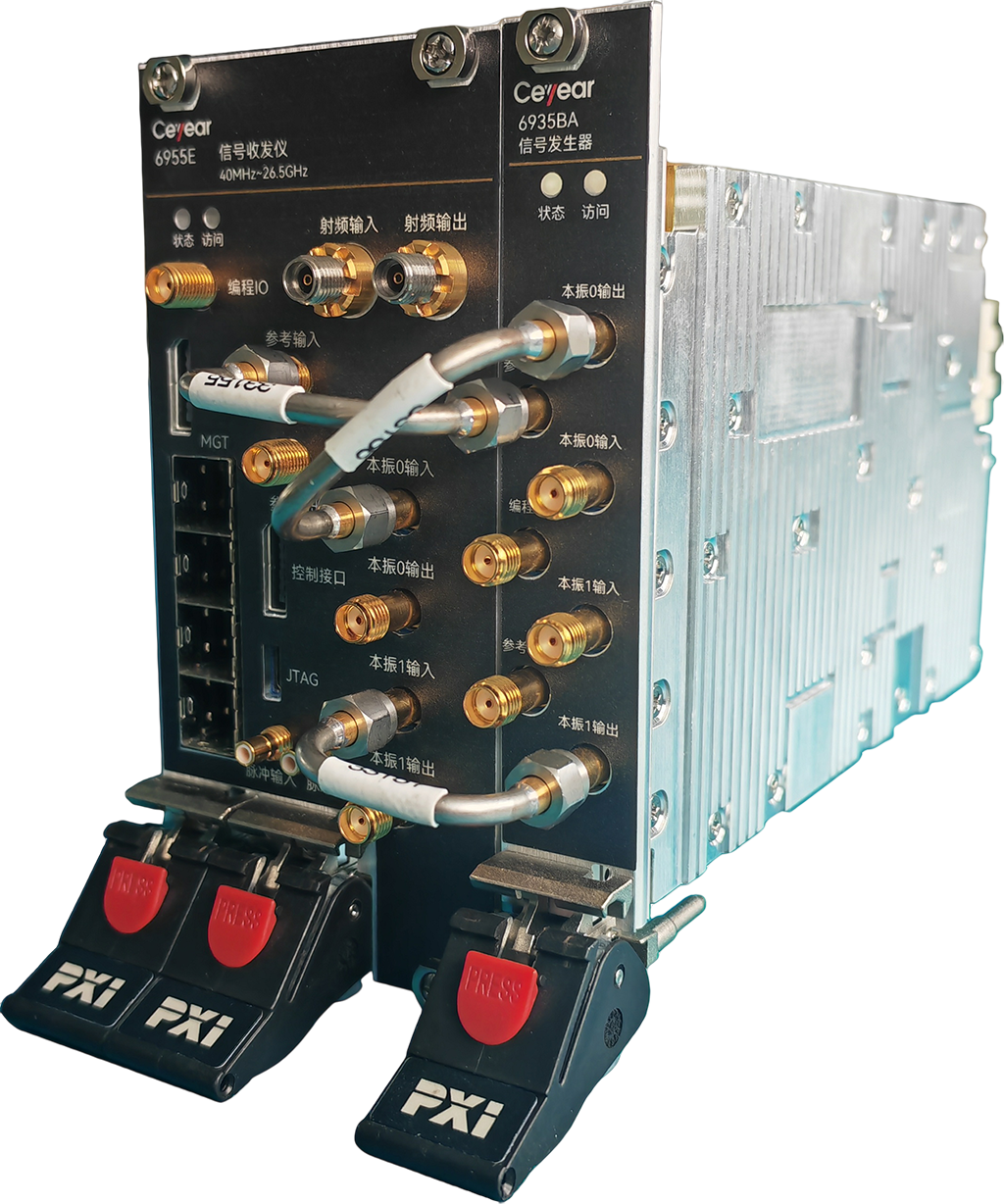

6955BA/C/E信号收发仪为符合PXIe总线标准的3U模块化产品，该模块频率范围覆盖40MHz~8GHz/12GHz/26.5GHz、最大信号带宽1GHz、单边带相位噪声为-120dBc/Hz@20kHz频偏（载波10GHz，典型值），具有矢量信号分析、矢量信号发生与基于FPGA的实时信号处理和控制能力，能够同时完成微波矢量信号的接收与发射，对信号数据进行高速大容量存储与处理。优异的性能使其可广泛应用于射频半导体、通信系统、导航模拟、5G测试、物联网测试和收发类设备测试等领域。
主要特点：
频率范围宽：40MHz~8GHz/12GHz/26.5GHz
信号带宽大：最大带宽1GHz
输出功率高：≥+17dBm（40MHz~18GHz）（典型值）、≥+10dBm（18GHz~26.5GHz）
具备8路数字IO、可编程IO以及8路触发通道
支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成
具备IQ数据高速传输接口，可配接数据流盘。
功能特点
丰富的功能

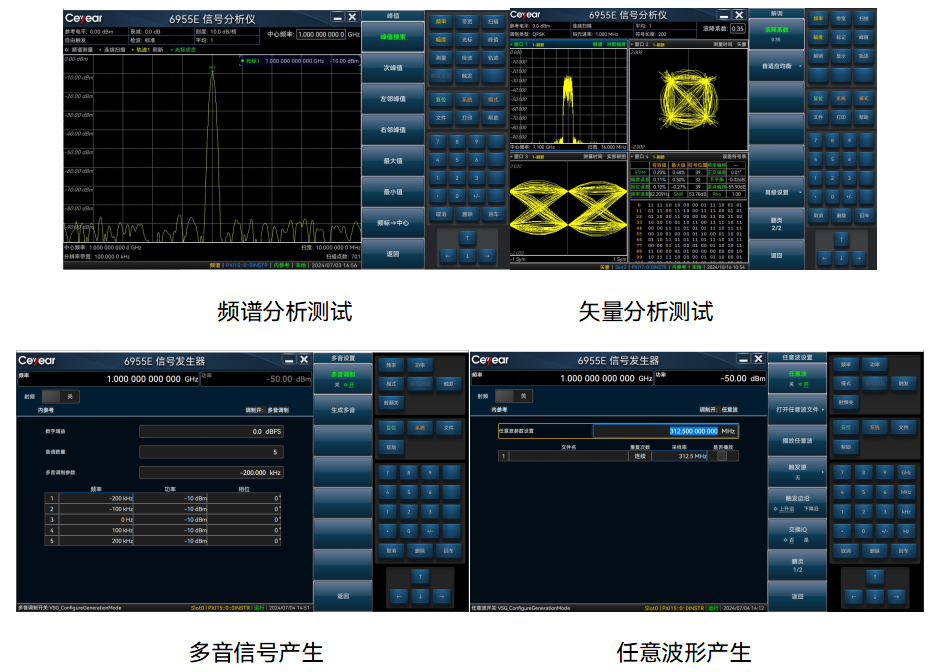

频谱分析测试
矢量分析测试
多音信号产生
任意波形产生
丰富的功能

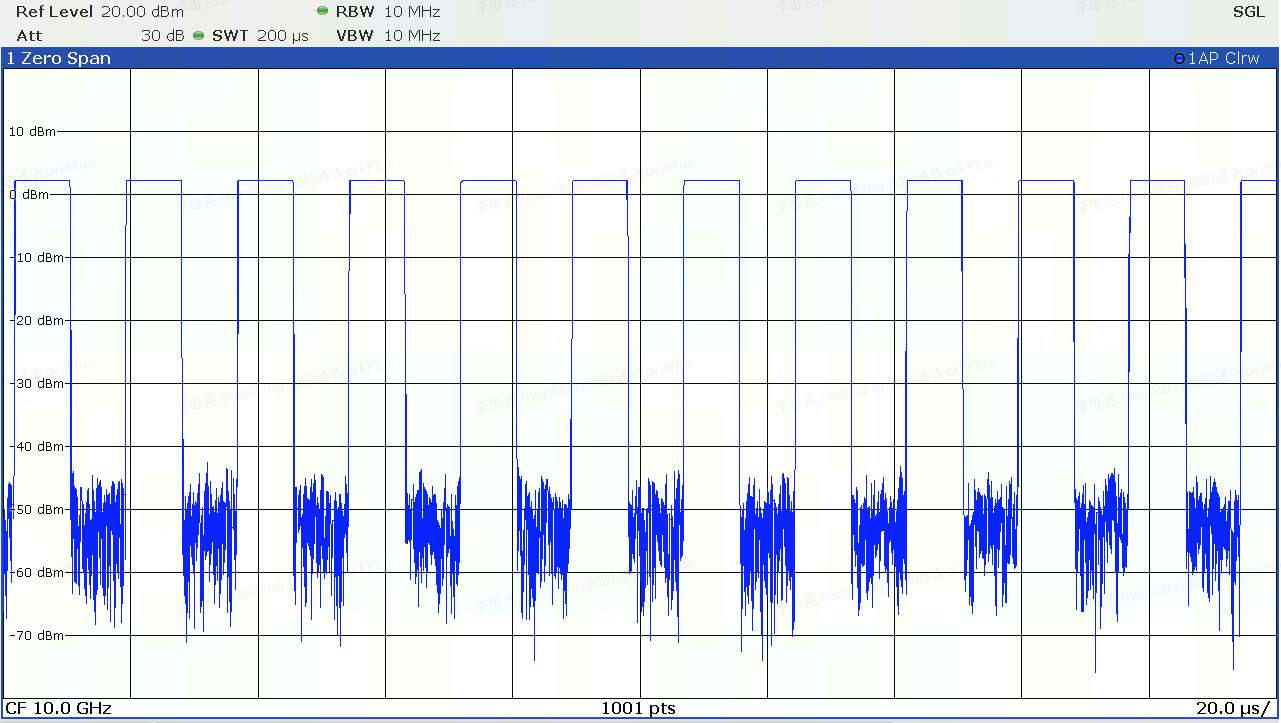

脉冲调制信号产生
优异的性能指标

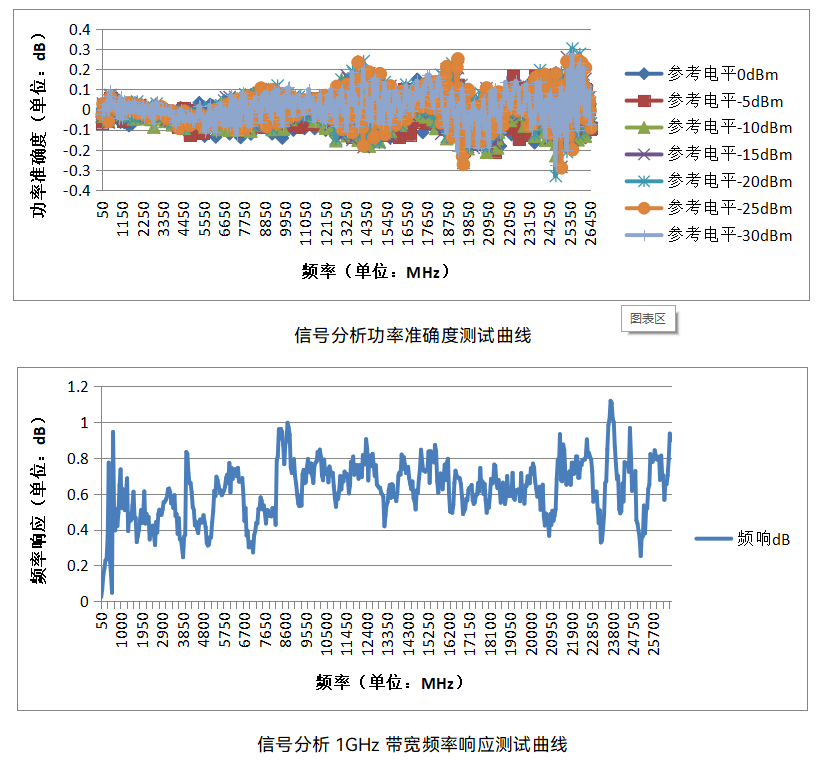

信号分析功率准确度测试曲线
信号分析1GHz带宽频率响应测试曲线
优异的性能指标

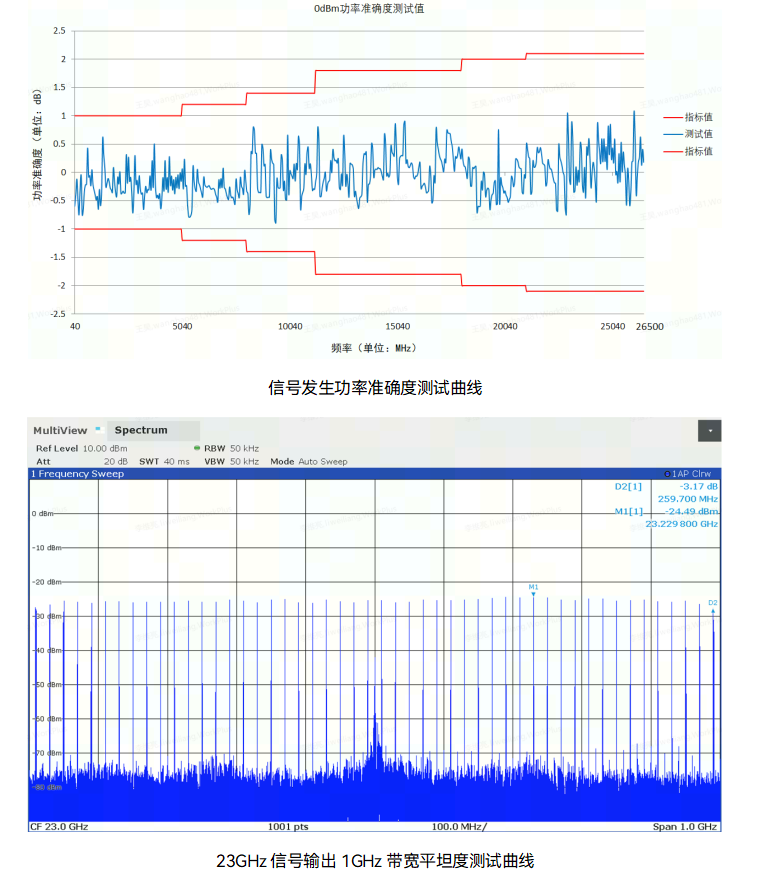

信号发生功率准确度测试曲线
23GHz信号输出1GHz带宽平坦度测试曲线
典型应用
构建射频芯片测试系统
6955BA/C/E信号收发仪在单个模块中可同时进行宽带信号发生与宽带信号分析，最高频率26.5GHz，最大信号带宽1GHz，测试效率高，一致性好，非常适合并行测试、高吞吐量、对测试速度有很高要求的测试场景，广泛应用于射频芯片测试系统的集成，可完成射频前端芯片及射频SOC芯片、Wifi等协议类芯片和开关、放大器等通道芯片的测试。
射频芯片测试系统
构建产线综合测试系统
6955BA/C/E信号收发仪体积小，具有矢量信号发生与矢量信号分析、任意波形加载等多种功能，可替代矢量信号发生与矢量信号分析设备，与PXIe矢量网络分析仪、PXIe开关、PXIe示波器等模块组建产线综合测试系统，应用于雷达、卫星、航电等设备的自动测试。
产线综合测试系统
构建便携式雷达综合测试设备
6955BA/C/E信号收发仪体积小，性能优异，具备频域参数并行测试功能、雷达信号模拟发生功能、宽带信号采集与回放等功能，可用于构建便携式雷达综合测试设备，满足雷达等设备外场系统联调及巡检测试需求。
便携式雷达综合测试设备
技术指标
型号 | 6955BA/C/E | |
频率范围 | 40MHz~8GHz/12GHz/26.5GHz | |
信号带宽 | 20%载波频率（40MHz～375MHz） 200MHz（375MHz～550MHz） 300MHz（550MHz～750MHz） 400MHz（750MHz～1GHz） 750MHz（1GHz～1.5GHz） 1GHz（1.5GHz～26.5GHz） | |
内部参考时钟 | 10MHz | |
单边带相位噪声@20kHz频偏 | 指标值： ≤-103dBc/Hz（40MHz～7.1GHz） ≤-97dBc/Hz（7.1GHz～14.2GHz） ≤-95dBc/Hz（14.2GHz～26.5GHz） 6955BA/C+6955-H01选件，6955E的典型值： -124dBc/Hz@5GHz -120dBc/Hz@10GHz -112dBc/Hz@26.5GHz | |
频率分辨力 | 0.01Hz | |
频率转换时间 | ≤500μs | |
信号分析 | 最大输入功率 | 指标值： +15dBm（40MHz～120MHz） +20dBm（120MHz～26.5GHz） 典型值： 6955BA/C：+30dBm 6955E：+26dBm |
增益分辨力 | 1dB | |
功率转换时间 | ≤40μs（＜0.1dB最终设置值） | |
绝对功率准确度 （参考电平-30dBm～0dBm，23°C±5°C） | ±1.0dB（40MHz～5GHz） ±1.2dB（5GHz～8GHz） ±1.4dB（8GHz～12GHz） ±1.8dB（12GHz～18GHz） ±2.0dB（18GHz～21GHz） ±2.4dB（21GHz～26.5GHz） | |
频率响应 | ±2.2dB（40MHz～8GHz） ±2.3dB（8GHz～12GHz） ±2.4dB（12GHz～18GHz） ±2.7dB（18GHz～21GHz） ±2.4dB（21GHz～26.5GHz） | |
显示平均噪声电平 | 参考电平0dBm（指标值）： ≤-143dBm/Hz（40MHz～5GHz） ≤-142dBm/Hz（5GHz～12GHz） ≤-141dBm/Hz（12GHz～21GHz） ≤-136dBm/Hz（21GHz～26.5GHz） 参考电平-30dBm（典型值）： ≤-163dBm/Hz（40MHz～5GHz） ≤-162dBm/Hz（5GHz～12GHz） ≤-160dBm/Hz（12GHz～21GHz） ≤-154dBm/Hz（21GHz～26.5GHz） | |
三阶输入截获点 （参考电平：0dBm，双音信号功率：-6dBm，偏离中心频率+95MH和+105MHz） | ≥20dBm（40MHz～8GHz） ≥19dBm（8GHz～12GHz） ≥20dBm（12GHz～18GHz） ≥16dBm（18GHz～21GHz） ≥15dBm（21GHz～26.5GHz） | |
剩余响应 | ≤-74dBm（40MHz～8GHz） ≤-75dBm（8GHz～12GHz） ≤-73dBm（12GHz～18GHz） ≤-78dBm（18GHz～21GHz） ≤-74dBm（21GHz～26.5GHz） | |
本振泄露功率 （参考电平：-30dBm～+15dBm，23℃±5℃） | ≤-44dBr（40MHz～8GHz） ≤-38dBr（8GHz～12GHz） ≤-38dBr（12GHz～18GHz） ≤-35dBr（18GHz～21GHz） ≤-40dBr（21GHz～26.5GHz） | |
边带镜像抑制 （参考电平：-30dBm～+15dBm，23℃±5℃） | ≤-39dBc（40MHz～8GHz） ≤-42dBc（8GHz～12GHz） ≤-41dBc（12GHz～18GHz） ≤-44dBc（18GHz～21GHz） ≤-43dBc（21GHz～26.5GHz） | |
信号发生 | 最大输出功率 （模拟信号） | +5dBm（40MHz～120MHz） +17dBm（120MHz～8GHz） +15dBm（8GHz～18GHz） +10dBm（18GHz～21GHz） +10dBm（21GHz～26.5GHz） |
功率分辨力 | ≤1dB（输出衰减器分辨力） ≤0.1dB（数字衰减分辨力） | |
功率转换时间 | ≤40μs（＜0.1dB最终设置值） | |
输出功率准确度 （参考电平-40dBm～0dBm，23°C±5°C） | ±1.0dB（40MHz～5GHz） ±1.2dB（5GHz～8GHz） ±1.4dB（8GHz～12GHz） ±1.8dB（12GHz～18GHz） ±2.0dB（18GHz～21GHz） ±2.1dB（21GHz～26.5GHz） | |
频率响应 （23°C±5°C） | ±1.40dB（40MHz～5GHz） ±1.45dB（5GHz～12GHz） ±1.70dB（12GHz～18GHz） ±1.95dB（18GHz～21GHz） ±2.80dB（21GHz～26.5GHz） | |
本底噪声 （输出电平：0dBm） | ≤-149dBm/Hz（40MHz～8GHz） ≤-148dBm/Hz（8GHz～12GHz） ≤-145dBm/Hz（12GHz～18GHz） ≤-145dBm/Hz（18GHz～21GHz） ≤-143dBm/Hz（21GHz～26.5GHz） | |
三阶交调失真 （输出电平：0dBm，双音信号功率：-7dBm，偏离中心频率+95MH和+105MHz） | ≤-56dBc（40MHz～8GHz） ≤-57dBc（8GHz～12GHz） ≤-55dBc（12GHz～18GHz） ≤-54dBc（18GHz～21GHz） ≤-45dBc（21GHz～26.5GHz） | |
谐波 （输出电平：0dBm） | ≤-32dBc（40MHz～8GHz） ≤-34dBc（8GHz～12GHz） ≤-34dBc（12GHz～18GHz） ≤-48dBc（18GHz～26.5GHz） | |
非谐波 （输出电平：0dBm） | ≤-44dBc（40MHz～8GHz） ≤-51dBc（8GHz～12GHz） ≤-51dBc（12GHz～18GHz） ≤-53dBc（18GHz～21GHz） ≤-48dBc（21GHz～26.5GHz） | |
本振泄漏功率 （参考电平：-30dBm～0dBm，23℃±5℃） | ≤-47dBr（40MHz～8GHz） ≤-36dBr（8GHz～12GHz） ≤-36dBr（12GHz～18GHz） ≤-35dBr（18GHz～21GHz） ≤-34dBr（21GHz～26.5GHz） | |
边带镜像抑制 （参考电平：-30dBm～0dBm，23℃±5℃） | ≤-34dBc（40MHz～8GHz） ≤-41dBc（8GHz～12GHz） ≤-46dBc（12GHz～18GHz） ≤-43dBc（18GHz～21GHz） ≤-41dBc（21GHz～26.5GHz） | |
EVM | WLAN 802.11ax （频率范围：5.1GHz～7.2GHz，输出电平：-10dBm，射频输入与射频输出连接） | 6955BA/C： ≤-40dB（80MHz带宽） ≤-37dB（160MHz带宽） 6955BA/C+6955-H01选件，6955E： ≤-50dB（80MHz带宽） ≤-47dB（160MHz带宽） |
5G NR （输出电平：-10dBm，射频输入与射频输出连接） | 6955BA/C： ≤-34dB（5GHz～8GHz）(信号带宽：1×400MHz) ≤-33dB（8GHz～12GHz）(信号带宽：1×400MHz) 6955BA/C+6955-H01选件，6955E： ≤-43dB（5GHz～8GHz）(信号带宽：1×400MHz) ≤-43dB（8GHz～12GHz）(信号带宽：1×400MHz) ≤-41dB（12GHz～18GHz）(信号带宽：1×400MHz) ≤-41dB（18GHz～21GHz）(信号带宽：1×400MHz) ≤-39dB（21GHz～26.5GHz）(信号带宽：1×100MHz) | |
结构形式 | 6955BA/C：3U，2槽PXIe模块 6955BA/C+6955-H01选件：3U，3槽PXIe模块 6955E：3U，4槽PXIe模块 | |
外形尺寸 | 6955BA/C： 宽×高×深：（41.0±1.5）mm×（130.5±2.5）mm×（211.0±2.5）mm 6955BA/C+6955-H01选件： 宽×高×深：（61.0±1.5）mm×（130.5±2.5）mm×（211.0±2.5）mm 6955E： 宽×高×深：（81.4±1.5）mm×（130.5±2.5）mm×（211.0±2.5）mm | |
重量 | 6955BA/C：≤1.5kg 6955BA/C+6955-H01选件：≤2.5kg 6955E：≤3.0kg | |
工作温度 | 0℃~+50℃ | |
贮存温度 | -40℃~+70℃ | |
供电方式 | PXIe机箱供电 | |
功耗 | 6955BA/C：≤90W 6955BA/C+6955-H01选件：≤120W 6955E：≤160W | |
测试端口 | 射频输入：3.5mm（阴） 射频输出：3.5mm（阴） | |
其他接口 | 6955BA/C： 参考输入端口：mmpx（阴） 参考输出端口：mmpx（阴） 编程IO端口：mmpx（阴） 数字IO端口：Molex Nano-Pitch I/O JTAG口：Micro-USB母头B型 本振0输入端口：mmpx（阴） 本振0输出端口：mmpx（阴） 本振1输入端口：mmpx（阴） 本振1输出端口：mmpx（阴） 6955BA/C+6955-H01选件： 参考输出端口：mmpx（阴） 编程IO端口：mmpx（阴） 数字IO端口：Molex Nano-Pitch I/O JTAG口：Micro-USB母头B型 本振0输出端口：mmpx（阴） 本振1输出端口：mmpx（阴） 本振0输入端口：SMA（阴） 本振1输入端口：SMA（阴） 参考输入端口：SMA（阴） 编程IO端口：SMA（阴） 6955E： 编程IO：SMA（阴） 数字IO：Molex Nano-Pitch I/O MGT：iPass+ 控制接口：Molex Nano-Pitch I/O JTAG：Micro-USB母头B型 参考输出：SMA（阴） 本振0输出：SMA（阴） 本振1输出：SMA（阴） 脉冲输入：SMB（阳） 脉冲输出：SMB（阳） 本振0输入：SMA（阴） 本振1输入：SMA（阴） 参考输入：SMA（阴） | |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 6955BA | 信号收发仪 | 40MHz～26.5GHz |
| 6955C | 信号收发仪 | 40MHz～12GHz |
| 6955E | 信号收发仪 | 40MHz～26.5GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 6955C-001 | 用户手册中文版 | 关于仪器6955BA/C的使用说明。 | 6955BA,6955C |
| 6955C-002 | 程控手册中文版 | 关于仪器6955BA/C的程控说明。 | 6955BA,6955C |
| 6955C-S01 | 矢量信号发生功能选件 | 6955BA/C的AM、FM、ASK、2FSK、APSK、BPSK、QPSK、QAM等调制信号产生。 | 6955BA,6955C |
| 6955C-S02 | 矢量信号分析功能选件 | 6955BA/C的AM、FM、SSB、DSB、CW、ASK、2FSK、APSK、BPSK、QPSK、扩频等调制信号分析，支持跳频信号分析功能。 | 6955BA,6955C |
| 6955C-S03 | 任意波形加载与播放功能选件 | 6955BA/C加载任意波文件，并播放。 | 6955BA,6955C |
| 6955C-S04 | 100MHz信号带宽 | 6955BA/C内部信号带宽扩展为100MHz。 | 6955BA,6955C |
| 6955C-S05 | 200MHz信号带宽 | 6955BA/C内部信号带宽扩展为200MHz。 | 6955BA,6955C |
| 6955C-S06 | 500MHz信号带宽 | 6955BA/C内部信号带宽扩展为500MHz。 | 6955BA,6955C |
| 6955C-S07 | 1GHz信号带宽 | 6955BA/C内部信号带宽扩展为1GHz。 | 6955BA,6955C |
| 6955C-S08 | 噪声校正 | 6955BA/C增加噪声校正功能。 | 6955BA,6955C |
| 6955C-S09 | 低频扩展选件 | 6955BA/C频率下限可扩展至500kHz。 | 6955BA,6955C |
| 6955C-S10 | 模拟调制功能 | 6955BA/C增加AM、FM、SSB等模拟调制功能。 | 6955BA,6955C |
| 6955C-S11 | 模拟解调功能 | 6955BA/C增加AM、FM、PM、SSB等模拟解调功能，支持解调计数器功能。 | 6955BA,6955C |
| 6955C-S12 | 脉冲调制功能 | 6955BA/C增加脉冲调制功能。 | 6955BA,6955C |
| 6955C-S13 | 功率扩展选件 | 6955BA/C最小输出功率最低可扩展至-120dBm（6GHz及以下，6GHz以上可拓展至-100dBm）。 | 6955BA,6955C |
| 6955-H01 | 外本振 | 6955BA/C外加本振，提升单边带相位噪声和EVM指标。 | 6955BA,6955C |
| 6955BA-JL | 计量服务 | 6955BA计量校准服务，提供计量报告。 | 6955BA |
| 6955BA-EWT1 | 保修期以外延长保修1年 | 6955BA保修期以外延长保修1年。 | 6955BA |
| 6955C-JL | 计量服务 | 6955C计量校准服务，提供计量报告。 | 6955C |
| 6955C-EWT1 | 保修期以外延长保修1年 | 6955C保修期以外延长保修1年。 | 6955C |
| 6955E-001 | 用户手册中文版 | 关于仪器6955E的使用说明。 | 6955E |
| 6955E-002 | 程控手册中文版 | 关于仪器6955E的程控说明。 | 6955E |
| 6955E-S01 | 矢量信号发生功能选件 | 6955E的PSK、QAM等调制信号产生。 | 6955E |
| 6955E-S02 | 矢量信号分析功能选件 | 6955E的PSK、QAM等调制信号分析。 | 6955E |
| 6955E-S03 | 任意波形加载与播放功能选件 | 6955E加载任意波文件，并播放。 | 6955E |
| 6955E-S04 | 100MHz信号带宽 | 6955E内部信号带宽扩展为100MHz。 | 6955E |
| 6955E-S05 | 200MHz信号带宽 | 6955E内部信号带宽扩展为200MHz。 | 6955E |
| 6955E-S06 | 500MHz信号带宽 | 6955E内部信号带宽扩展为500MHz。 | 6955E |
| 6955E-S07 | 1GHz信号带宽 | 6955E内部信号带宽扩展为1GHz。 | 6955E |
| 6955E-S08 | 噪声校正 | 6955E增加噪声校正功能。 | 6955E |
| 6955E-S09 | 低频扩展选件 | 6955E输出频率可扩展至最低1MHz。 | 6955E |
| 6955E-S10 | 模拟调制功能 | 6955E增加模拟调制功能。 | 6955E |
| 6955E-S11 | 模拟解调功能 | 6955E增加模拟解调功能。 | 6955E |
| 6955E-S12 | 脉冲调制功能 | 6955E增加脉冲调制功能。 | 6955E |
| 6955E-S13 | 功率扩展选件 | 6955E最小输出功率扩展至-80dBm。 | 6955E |
| 6955-H02 | 低杂散本振选件 | 6955E优化杂散信号。 | 6955E |
| 6955E-JL | 计量服务 | 6955E计量校准服务，提供计量报告。 | 6955E |
| 6955E-EWT1 | 保修期以外延长保修1年 | 6955E保修期以外延长保修1年。 | 6955E |
| 6955-H03 | 18槽高功率机箱 | PXIe 18槽机箱，1600W AC电源，支持GEN3 x8功能卡，系统槽位支持24GB/s带宽，外设槽位提供最大8GB/s带宽。 | |
| 6955-H04 | 9槽高功率机箱 | PXIe 9槽机箱，800W AC电源，支持GEN3 x8功能卡，系统槽位支持24GB/s带宽，外设槽位提供最大8GB/s带宽。 | |
| 6955-H05 | 5槽高功率机箱 | PXIe 5槽机箱，500W AC电源，支持GEN3 x8功能卡，系统槽位支持24GB/s带宽，外设槽位提供最大8GB/s带宽。 | |
| 6955E-S15 | 相位噪声功能选件 | 支持相位噪声测量功能。 | |
| 6955E-S16 | 实时频谱分析\n功能选件 | 支持实时频谱分析测量功能。 | |
| 6955C-S15 | 相位噪声功能选件 | 支持相位噪声测量功能。 | |
| 6955C-S16 | 实时频谱分析\n功能选件 | 支持实时频谱分析测量功能。 | |
| 6955-H06 | 加密授权USB dongle（硬件） | 硬件lisence。 | |
| 6955-S40 | GSM/EDGE信号\n分析功能 | 支持对GSM/EDGE信号分析功能。 | |
| 6955-S41 | WCDMA BTS信号\n分析功能 | 支持对WCDMA BTS信号分析功能。 | |
| 6955-S42 | WCDMA UE信号\n分析功能 | 支持对WCDMA UE信号分析功能。 | |
| 6955-S43 | LTE FDD DownLink信号分析功能 | 支持对LTE FDD DownLink信号分析功能。 | |
| 6955-S44 | LTE FDD UpLink信号分析功能 | 支持对LTE FDD UpLink信号分析功能。 | |
| 6955-S45 | LTE TDD DownLink信号分析功能 | 支持对LTE TDD DownLink信号分析功能。 | |
| 6955-S46 | LTE TDD UpLink信号分析功能 | 支持对LTE TDD UpLink信号分析功能。 | |
| 6955-S47 | 5G NR DownLink信号分析功能 | 支持对5G NR DownLink信号分析功能。 | |
| 6955-S48 | 5G NR UpLink信号分析功能 | 支持对5G NR UpLink信号分析功能。 | |
| 6955-S50 | Bluetooth信号\n分析功能 | 支持对Bluetooth信号分析功能。 | |
| 6955-S51 | NearLink信号\n分析功能 | 支持对NearLink信号分析功能。 | |
| 6955-S70 | 802.11a/g信号\n分析功能 | 支持对IEEE 802.11a/g信号分析功能。 | |
| 6955-S71 | 802.11n信号\n分析功能 | 支持对IEEE 802.11n信号分析功能。 | |
| 6955-S72 | 802.11ac信号\n分析功能 | 支持对IEEE 802.11ac信号分析功能。 | |
| 6955-S73 | 802.11ax信号\n分析功能 | 支持对IEEE 802.11ax信号分析功能。 | |
| 6955-S74 | 802.11be信号\n分析功能 | 支持对IEEE 802.11be信号分析功能。 | |
| 6955-S75 | 加密授权USB dongle（软件lisence） | 软件lisence。 | |
| 6955-S76 | 通信信号分析功能-1 | 支持对GSM、EDGE、LTE、5G NR、IEEE 802.11a/g、80211n、80211ac、80211ax、80211be信号分析功能。 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1 | 产品快速使用指南 | ||
| 2 | 产品合格证 | ||
| 3 | 软件光盘 |
✨ 更多精彩内容，请 注册成为会员 ✨
喜欢请点赞 👍，分享朋友圈，点亮 ♥️ 推荐！
The more we share, the more we have!
💬 评论/留言 0
