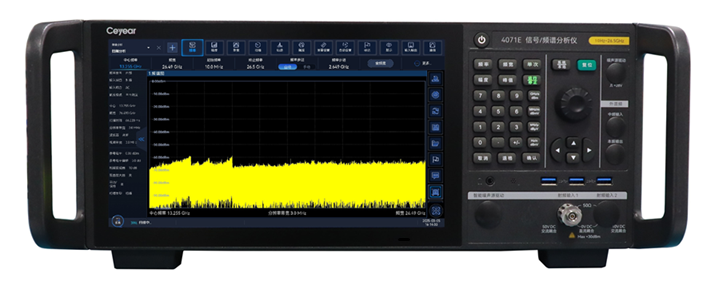

4071系列信号/频谱分析仪

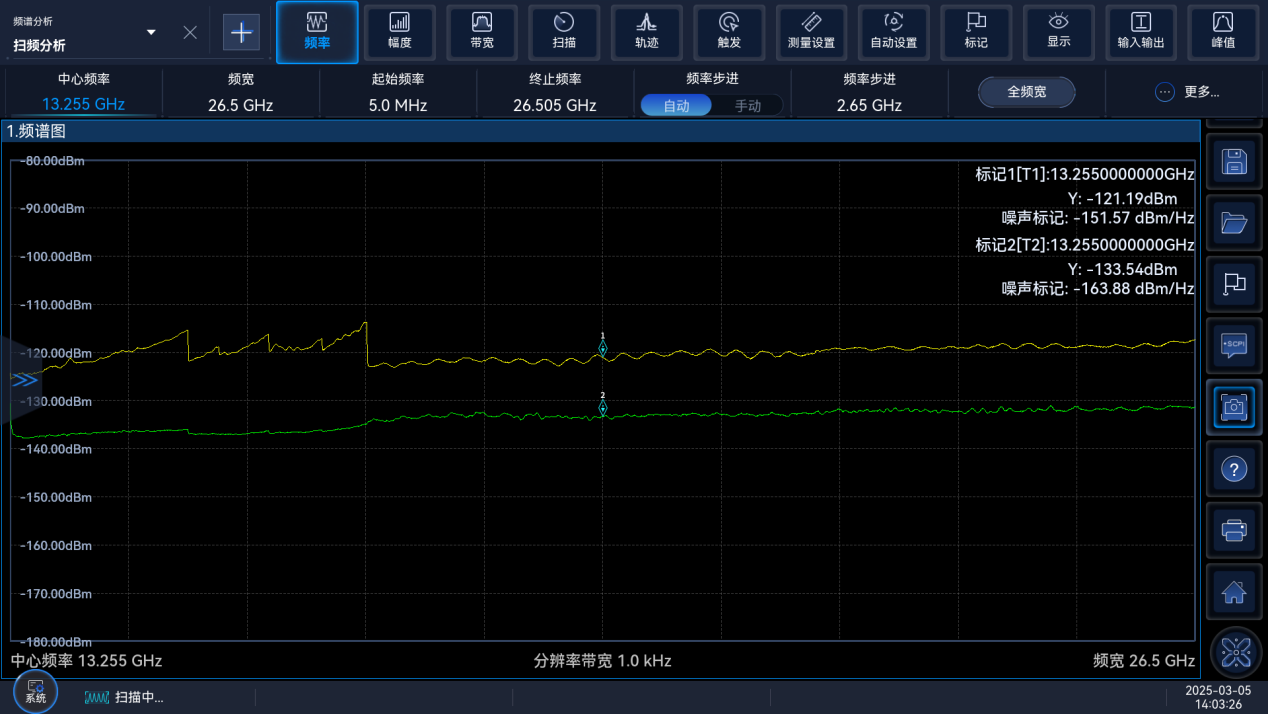

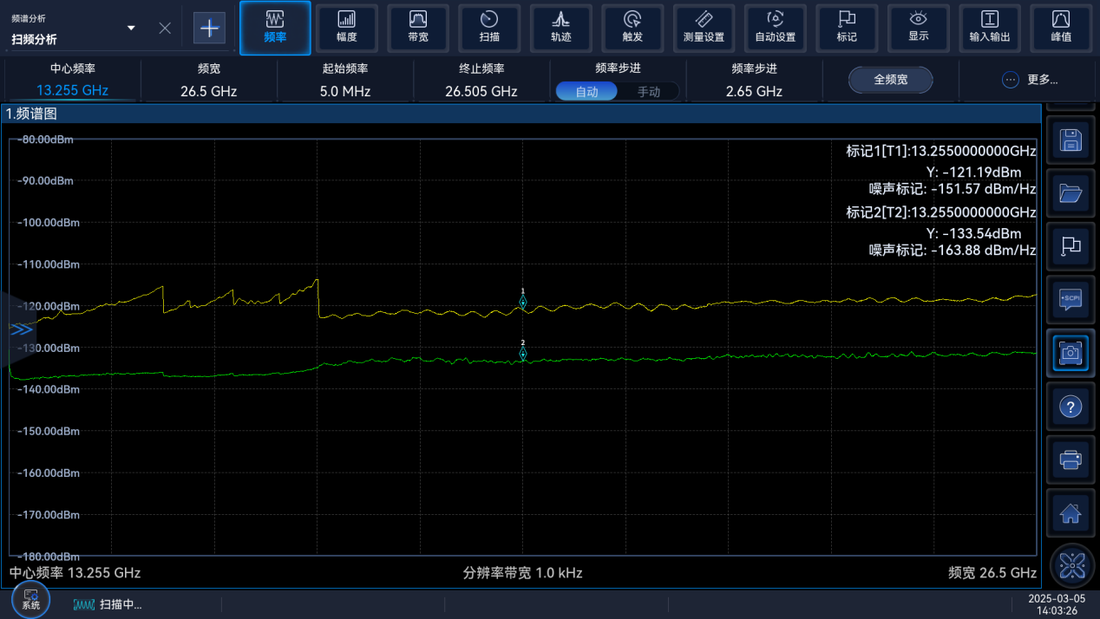

全面的频谱分析能力

● 支持扫频和FFT两种扫描类型

● 零频宽快速扫描，最快扫描时间1μs

● 扫描点数支持101～120001

● 可配置6条轨迹，12个标记。具有NdB标记、噪声标记、带宽功率/密度标记、载噪比、调幅深度等标记功能

● 支持正常、正峰值、负峰值、取样、平均（视频/功率/电压）并行检波

● 支持自由、电源、视频、外部、定时器、突发信号等多种触发方式，支持时间门测量、场强测试等功能

● 具有占用带宽、邻道功率（含信道功率）、功率统计（APD/CCDF）、突发功率、频谱发射模板、谐波失真、三阶交调等测试功能

200MHz分析带宽

Ceyear 4071最大200MHz的瞬时分析带宽，可提供10MHz（标配）/40MHz/200Hz共3种分析带宽选择，满足不同测试场景的应用需求。

多种分析带宽配置选择

提供10MHz/40MHz/200MHz共3种带宽配置选择，满足在5G NR、WLAN等不同测试应用场景进行灵活配置。

优越的无杂散动态范围

200MHz分析带宽下无杂散动态范围为-75dBc。

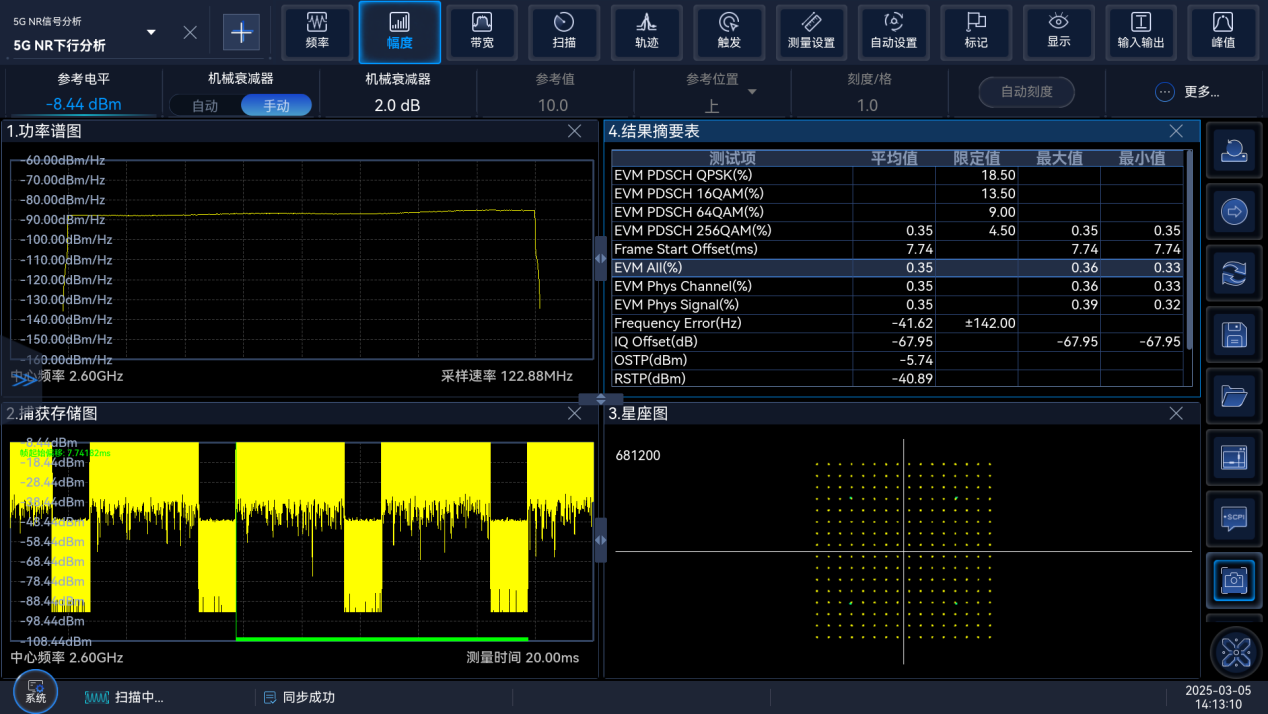

全面的无线通信协议分析能力

Ceyear 4071的移动通信协议分析选件能够快速、直观地测试5G NR、LTE、NB-IoT、WCDMA、GSM等多种无线通信标准的信号特性。

5G NR信号分析

5G NR信号分析功能可对3GPP Rel-15、Rel-16、Rel-17、Rel-18版本的5G NR上行和下行信号进行调制分析，支持FDD、TDD两种双工模式，支持BPSK到1024QAM多种调制格式，支持Test Model一键测试和自定义参数灵活设置分析，显示不同调制方式、物理信道及物理信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，提供星座图、结果摘要表、资源分配等多种视图。

LTE信号分析

LTE信号分析功能可对上行和下行信号进行调制分析，支持FDD、TDD两种双工模式，支持QPSK到256QAM调制格式，支持E-TM一键测试和自定义参数灵活配置分析，显示不同调制方式、物理信道及物理信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，提供星座图、结果摘要表、EVM Vs.载波等多种视图。

OFDM信号分析

OFDM信号分析功能可对自定义OFDM信号进行调制分析，支持前导、导频、CP、子载波、符号个数等多种参数自定义灵活配置，支持BPSK到1024QAM 多种调制格式，提供捕获存储、功率谱密度、星座图、总结表等视图。

NB-IoT信号分析

NB-IoT信号分析功能可对基于FDD LTE制式的窄带物联网下行链路信号进行调制分析，支持独立（Stand-alone）、带内（In-band）、保护频带（Guard-band）三种部署模式，支持N-Test Model一键测试和自定义参数灵活设置，显示不同物理信道及物理信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，提供星座图、结果摘要表、EVM vs.载波等视图。

无线通信信号带外特性分析

在带外测量方面，能提供广泛的标准和限值线一键设置能力，高效率执行邻信道泄漏比（ACLR）、频谱发射模板（SEM）等测量。

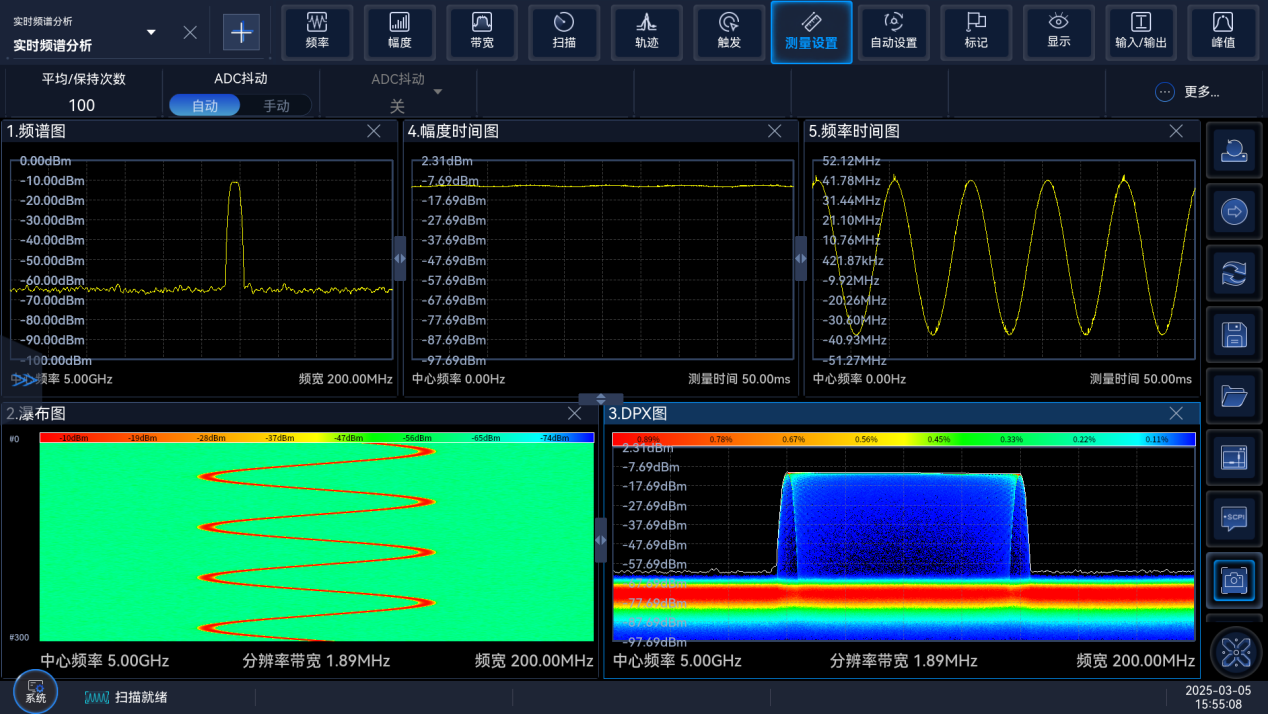

强大的实时频谱分析功能

实时频谱分析功能是突发、捷变、跳频信号等随时间变化信号的极佳测试工具。

● 最大实时分析带宽10MHz/40MHz/200MHz可选

● 具备数字荧光频谱、无缝瀑布图、瞬时频谱、功率vs.时间、频率vs.时间等多种图表

● 100%截获概率（POI）信号最短持续时间优于1.152μs，FFT实时处理速度为976563次/s

● 频率模板触发、功率触发等多种实时触发功能，可用于捕获和分析感兴趣信号事件发生前后的数据

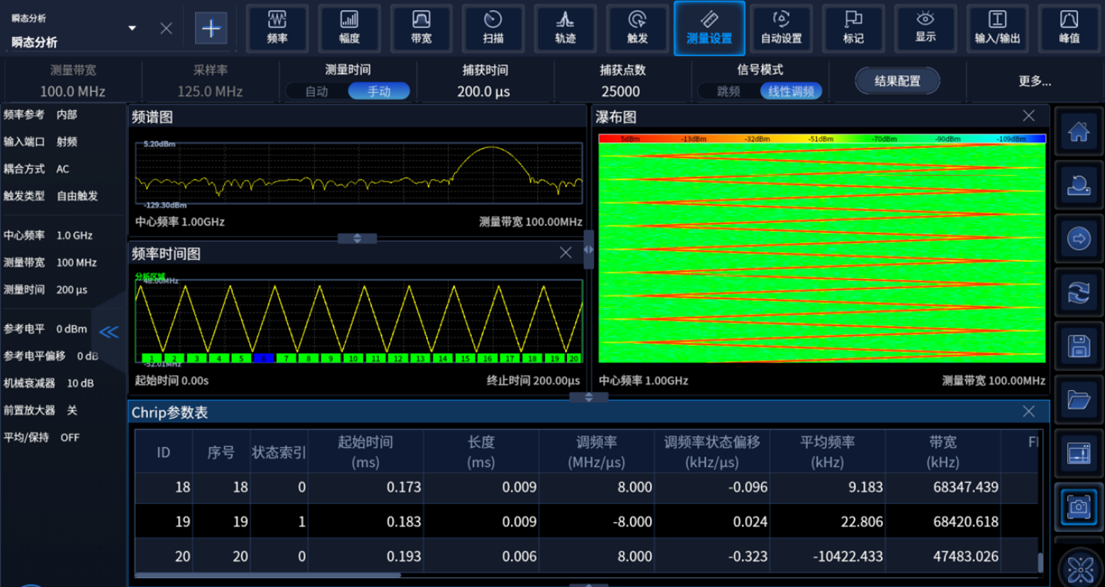

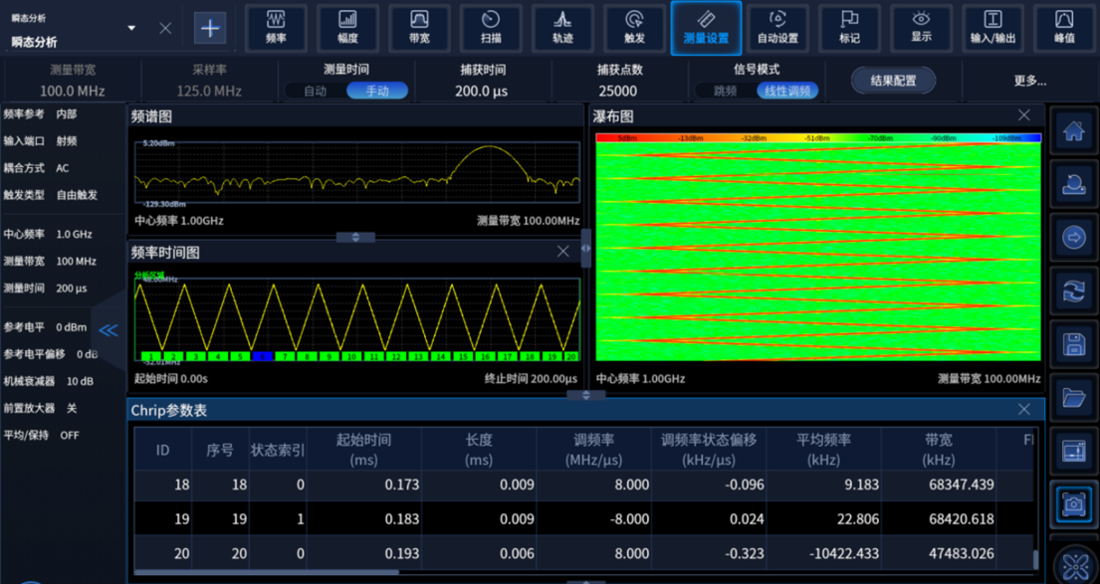

灵活的瞬态分析功能

瞬态信号分析功能可以对捕获数据的IQ幅度、相位、频率以及功率等参数进行分析，也可以对跳频信号、调频连续波信号进行自动分析得到参数结果。

跳频信号/FMCW信号分析

在瞬态分析选件基础上，信号/频谱分析仪还可选配S10H跳频信号分析选件和S10F FMCW(调频连续波)信号分析选件。其中，S10H选件能够方便的分析频率跳变信号，得到信号的驻留时间/切换时间、频率和偏差等特征参数。S10F选件可以对调频连续波信号进行自动测试，得到调频率、调频带宽以及频率非线性等参数。

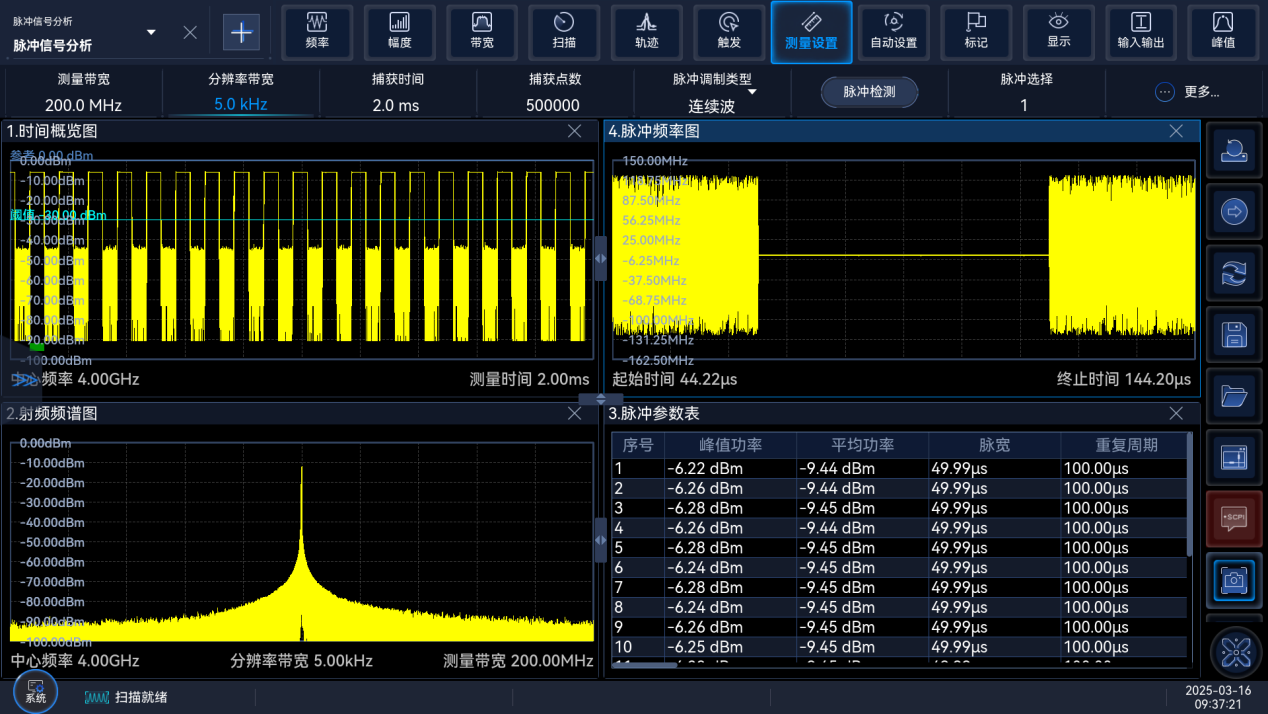

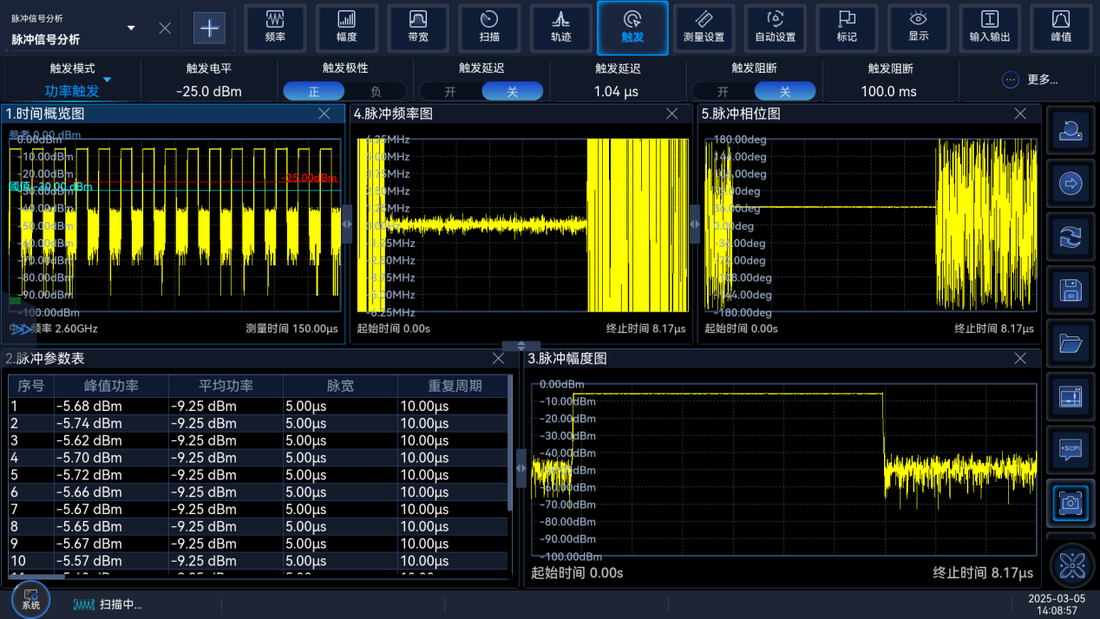

全面的脉冲信号分析功能

脉冲信号分析功能选件，可对脉冲调制信号进行多层次的测量分析，并以频谱、时间图谱、参数表等多种显示方式展现，辅助进行系统性能衡量和问题定位。

丰富的脉冲参数测量
