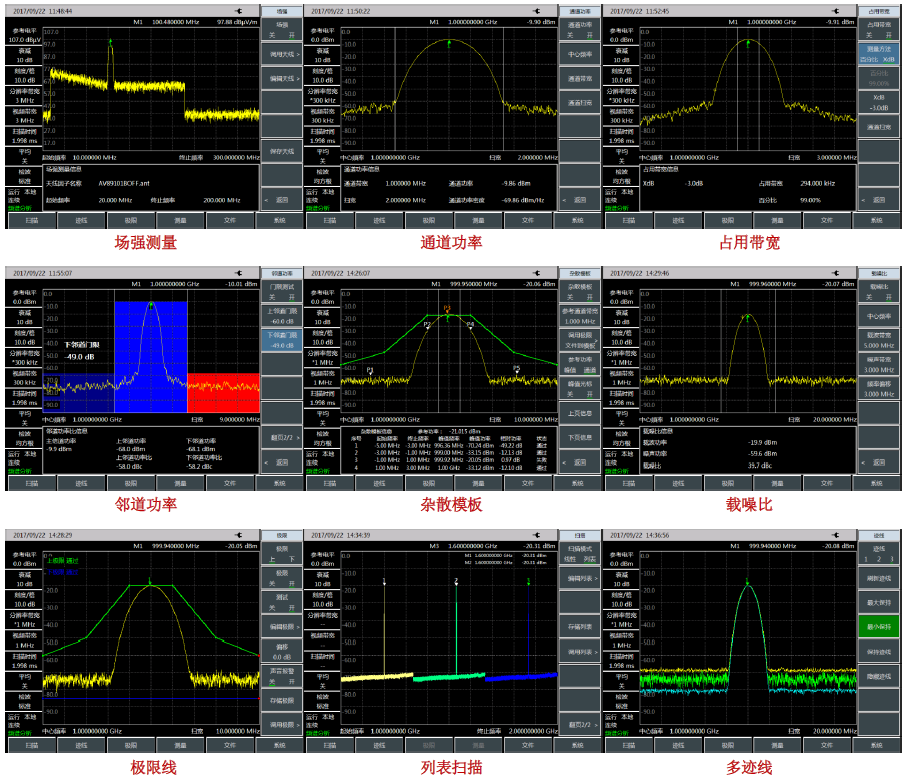

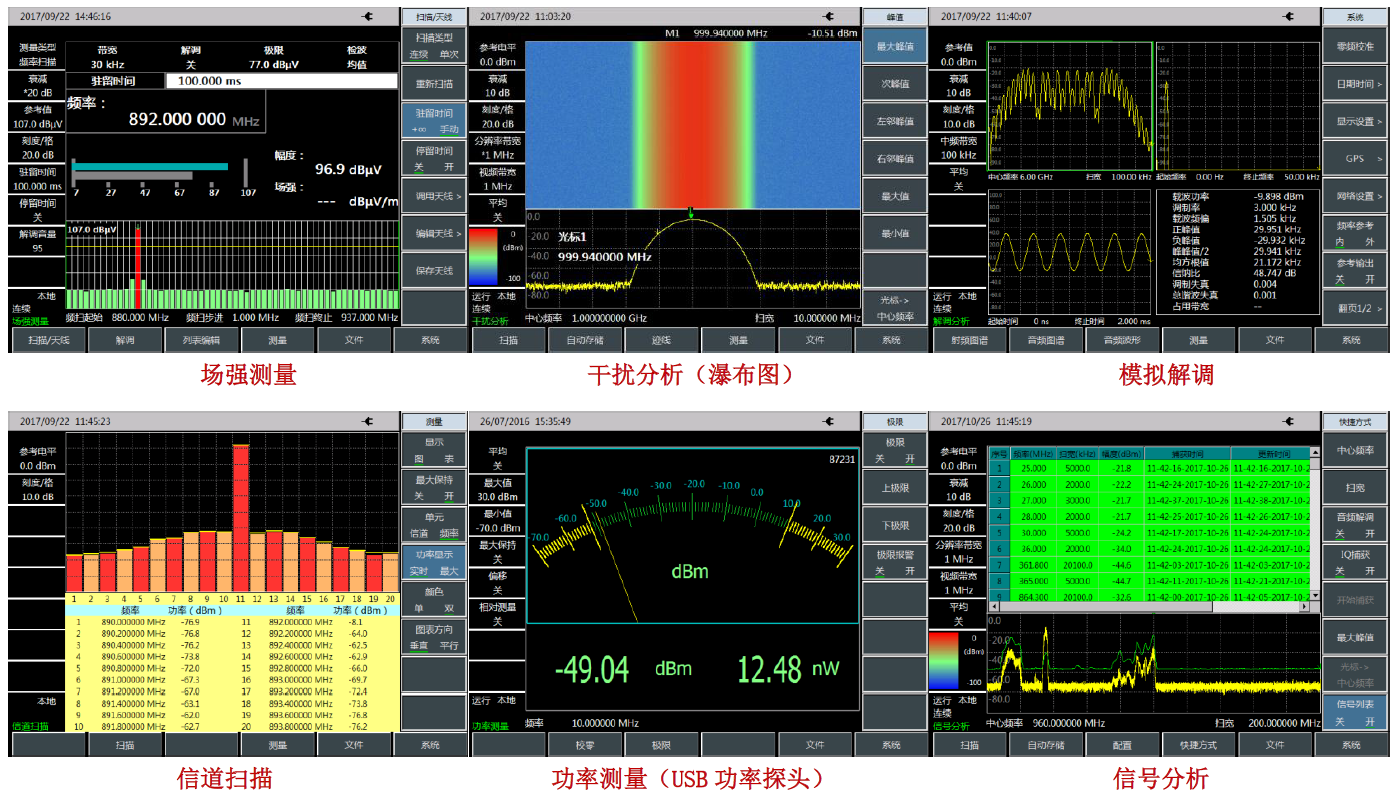

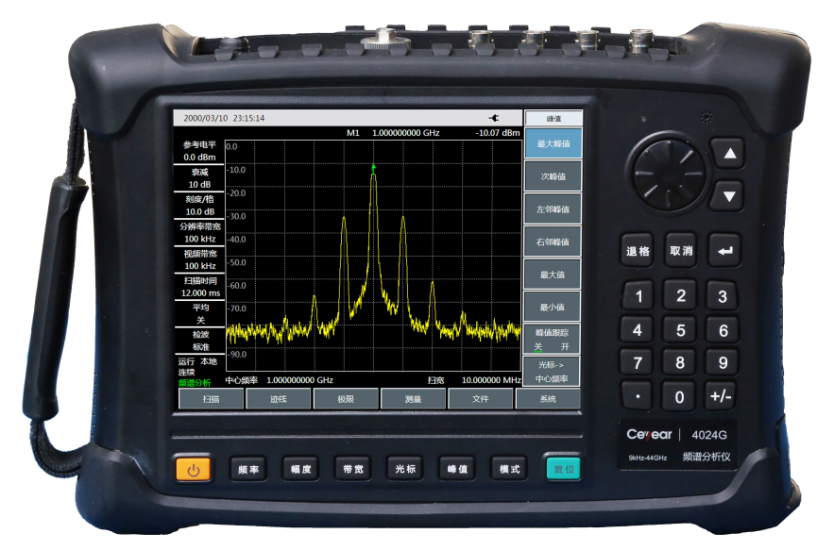

4024系列频谱分析仪

频率范围

4024A：9kHz～4GHz 4024B：9kHz～6.5GHz

4024C：9kHz～9GHz 4024D：9kHz～20GHz

4024E：9kHz～26.5GHz 4024F：9kHz～32GHz

4024G：9kHz～44GHz 4024H：9kHz～50GHz

4024L：9kHz～67GHz

频率参考

标称频率： 10MHz

老化率： ±5×10^-7/年

初始校准准确度：±3×10^-7

温度稳定性：±1×10^-7（-10～50℃，相对于25±5℃）

扫描时间

范围：10μs～600s（零扫宽）

精度：±2.00%（零扫宽）

频率读出准确度

频率读出准确度＝±（频率读数×频率参考误差+2%×扫宽+10%×分辨率带宽）

扫频宽度

范围：0Hz（零扫宽），10Hz~该型号的最高频率范围

准确度：±2.0%

分辨率带宽

1Hz～10MHz（以1-3步进）

视频带宽

1Hz～10MHz（以1-3步进）

边带噪声

（载波1GHz，20℃～30℃）

4024A/B/C：

≤-108dBc/Hz@频偏10kHz ≤-112dBc/Hz@频偏100kHz

≤-118dBc/Hz@频偏1MHz ≤-129dBc/Hz@频偏10MHz

4024D/E/F/G/H/L：

≤-102dBc/Hz@频偏10kHz ≤-106dBc/Hz@频偏100kHz

≤-111dBc/Hz@频偏1MHz ≤-123dBc/Hz@频偏10MHz

显示平均噪声电平

（输入端接50Ω负载，0dB输入衰减，均值检波，视频类型对数，RBW归一化到1Hz，关闭跟踪源，20℃～30℃）

4024A/B/C：

前置放大器关闭：

≤-140dBm（10MHz～3GHz）≤-138dBm（3GHz～9GHz）

前置放大器打开：

≤-160dBm（10MHz～3GHz）≤-157dBm（3GHz～9GHz）

4024D/E/F/G：

前置放大器关闭

≤-138dBm（10MHz～20GHz）≤-135dBm（20GHz～32GHz）

≤-127dBm（32GHz～40GHz） ≤-120dBm（40GHz～44GHz）

前置放大器打开

≤-157dBm（10MHz～20GHz）≤-154dBm（20GHz～32GHz）

≤-148dBm（32GHz～40GHz）≤-140dBm（40GHz～44GHz）

4024H/L：

前置放大器关

≤-135dBm（10MHz～20GHz）≤-134dBm（20GHz～32GHz）

≤-129dBm（32GHz～40GHz）≤-120dBm（40GHz～46GHz）

≤-114dBm（46GHz～50GHz）≤-114dBm（50GHz～60GHz）

≤-100dBm（60GHz～67GHz）

前置放大器开

≤-153dBm（10MHz～20GHz） ≤-152dBm（20GHz～32GHz）

≤-147dBm（32GHz～40GHz）≤-142dBm（40GHz～46GHz）

≤-132dBm（46GHz～50GHz）≤-132dBm（50GHz～60GHz）

≤-118dBm（60GHz～67GHz）

剩余响应

（射频输入匹配，0dB衰减，关

闭跟踪源）

4024A/B/C（例外频率：3.2GHz）：

前置放大器关闭：≤-82dBm（10MHz～9GHz）

前置放大器打开：≤-95dBm（10MHz～9GHz）

4024D/E/F/G（例外频率：3.2GHz）：

前置放大器关闭：

≤-90dBm（10MHz～13GHz） ≤-85dBm （13GHz～20GHz）

≤-80dBm（20GHz～44GHz）

前置放大器打开：

≤-100dBm（10MHz～20GHz）≤-95dBm（20GHz～44GHz）

二次谐波失真

（衰减0dB，-30dBm输入）

4024A/B/C/H/L：<-65dBc（≥50MHz）

4024D/E/F/G：<-60dBc（≥50MHz）

总电平不确定度

（输入信号0dBm~-50dBm，所有设置为自动耦合，20℃～30℃，30分钟预热）

±1.80dB（10MHz～13GHz）

±2.30dB（13GHz～40GHz）

±2.70dB（40GHz～50GHz）

±3.00dB（50GHz～67GHz）

输入衰减器

4024A/B/C/H/L：衰减范围0dB～30dB，5dB步进

4024D/E/F/G：衰减范围0dB～50dB，10dB步进

最大安全输入电平

（连续波输入，≥10dB衰减，前置放大器关）

4024A/B/C：+27dBm，典型值

4024D/E/F/G/H/L：+30dBm，典型值

参考电平

范围：对数刻度-120dBm～+30dBm

转换误差：±1.20dB

外形尺寸

313.4mm（宽）×217.1mm（高）×91mm（深）（不含侧提带、后支撑等）

重量（不含电池）

4024A/B/C：≤4.4kg（不含跟踪源选件），≤4.6kg（含跟踪源选件）

4024D/E/F/G：≤5.1kg

4024H/L：≤5.3kg

工作温度

-10℃～+50℃（其中电池工作温度为0℃～+45℃）

贮存温度

-40℃～+70℃（其中电池存储温度为-20℃～+60℃）

电磁兼容性

符合GJB 3947A-2009中 3.9.1的要求

电源输入形式

交流电源适配器：输入220V_AC（1±10％），50Hz（1±5％）

输出15V_DC，4A

锂离子电池：10.8V

电池供电时间

4024A/B/C：3h（典型值）

4024D/E/F/G：2.5h（典型值）

4024H/L：2h（典型值）

整机功耗（不对电池充电）

4024A/B/C：≤25W

4024D/E/F/G：≤33W

4024H/L：≤38W

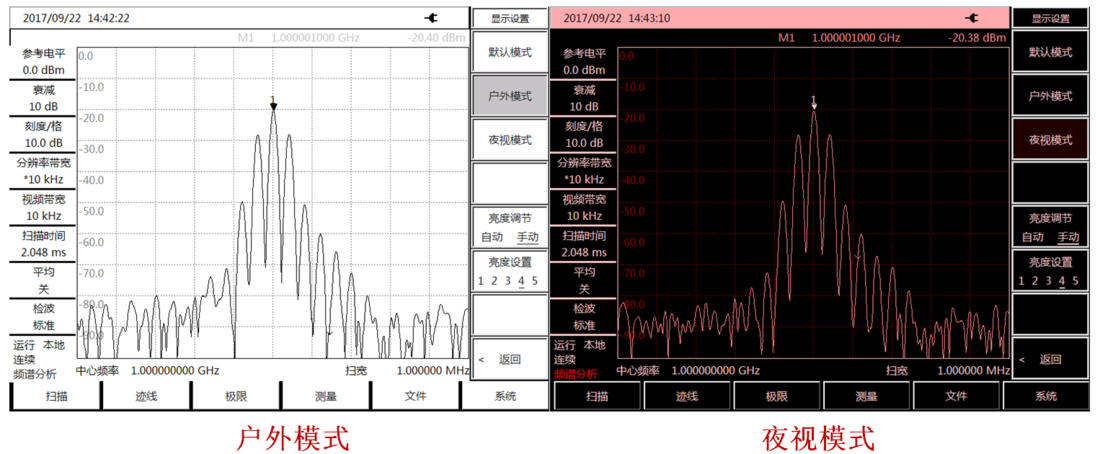

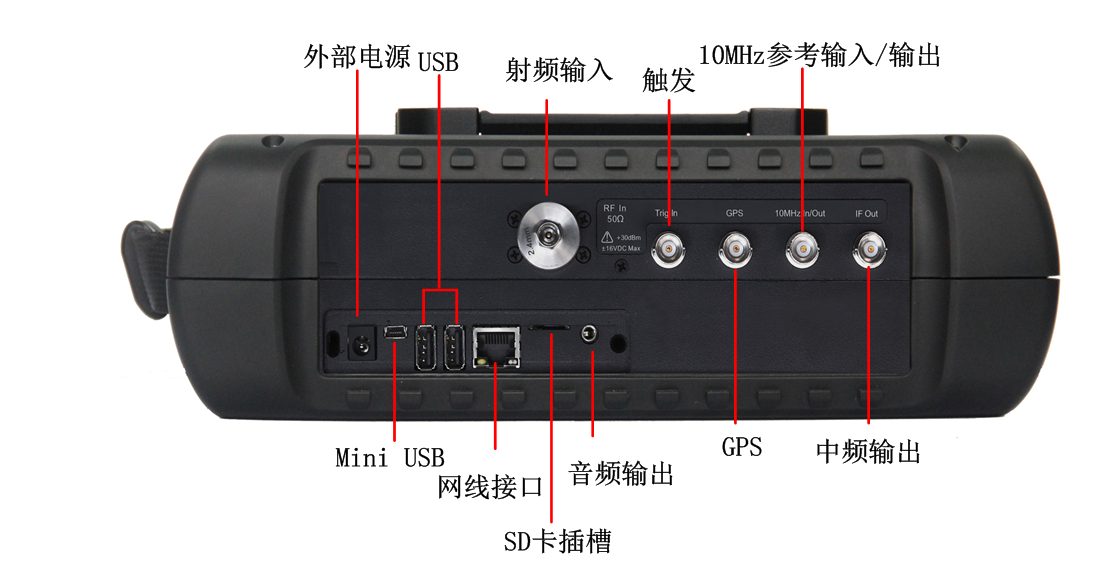

测试端口

射频输入：

4024A/B/C/D/E：N型阴转接器

4024F/G：2.4mm阴转接器

4024H/L：1.85mm阴转接器

射频输出：N型阴转接器（仅在4024A/B/C配置跟踪源选件时装配）

其他接口

10MHz参考输入/输出：BNC（阴）

外触发输入：BNC（阴）

中频输出：BNC（阴）

GPS天线输入：BNC（阴）
