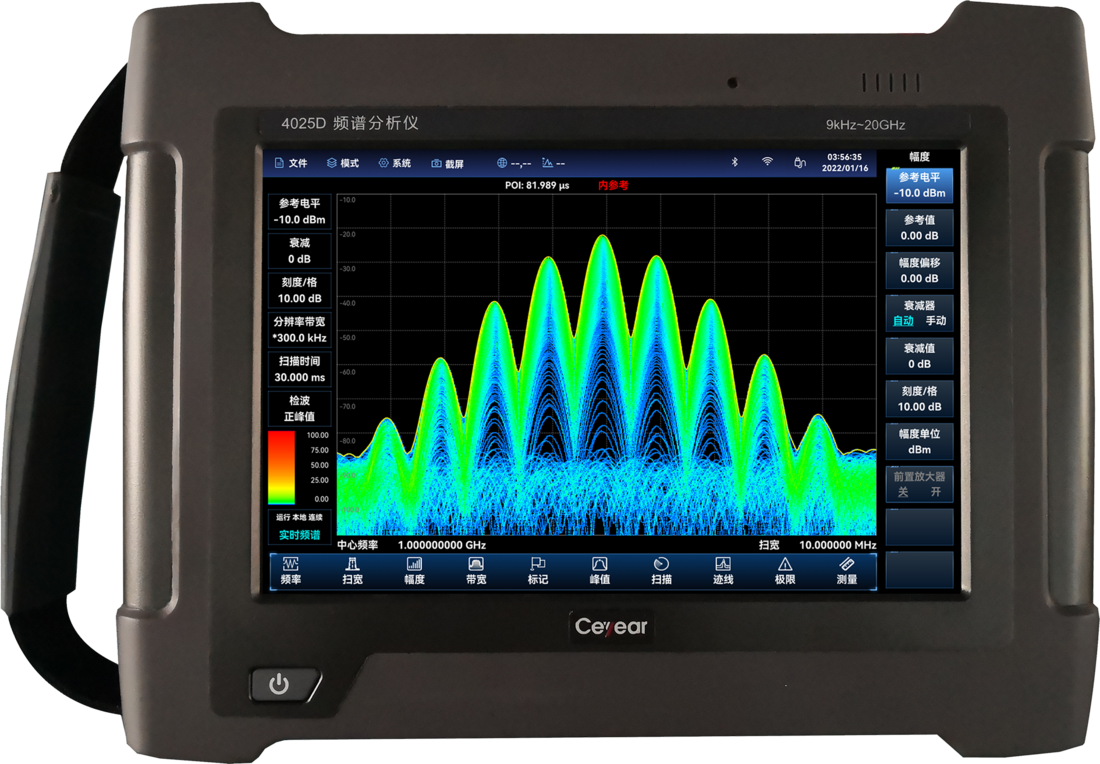

4025系列频谱分析仪

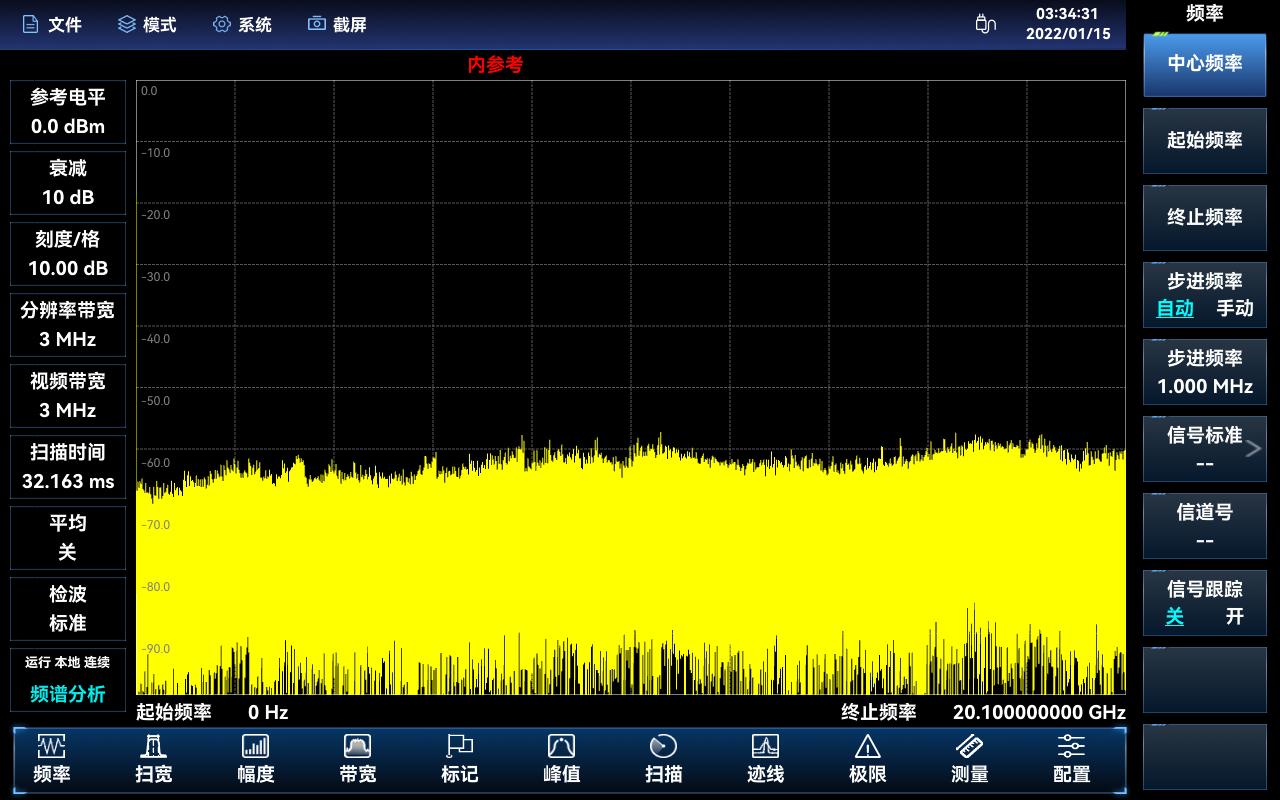

丰富的测量功能模式及选件-频谱分析

4025系列频谱分析仪标配通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、音频解调、谐波失真、频谱发射模板、多载波邻道功率、三阶交调等测试功能，具有测试灵敏度高、扫描速度快、动态范围大、相位噪声指标好等特点。4025系列频谱分析仪内置多种预定义的信号标准可直接调用，支持噪声标记和频率计数器功能，可同时显示3条迹线，并且具有标准、正峰值、负峰值、取样、均值和均方根等不同的检波方式，支持信号跟踪和峰值跟踪功能，具有峰值列表功能。

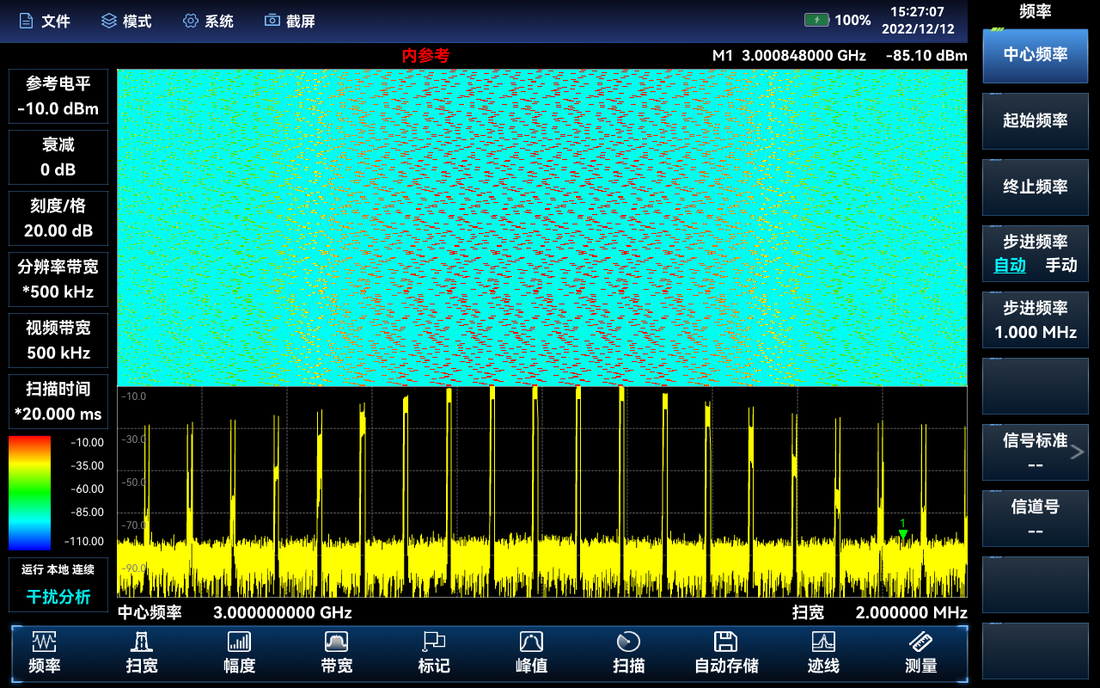

丰富的测量功能模式及选件-干扰分析（选件）

干扰分析选件具有频谱测量、瀑布图和RSSI测量功能，其中瀑布图使用频率-幅度-时间三维的显示方式，可以方便的观测周期性或者间断的信号，在瀑布图中显示颜色的不同反应信号幅度的强弱，RSSI（接收信号强度指示）主要用于测量一个点频信号在一个时间段内的强度变化情况，瀑布图和RSSI测量均支持信号的自动存储功能。

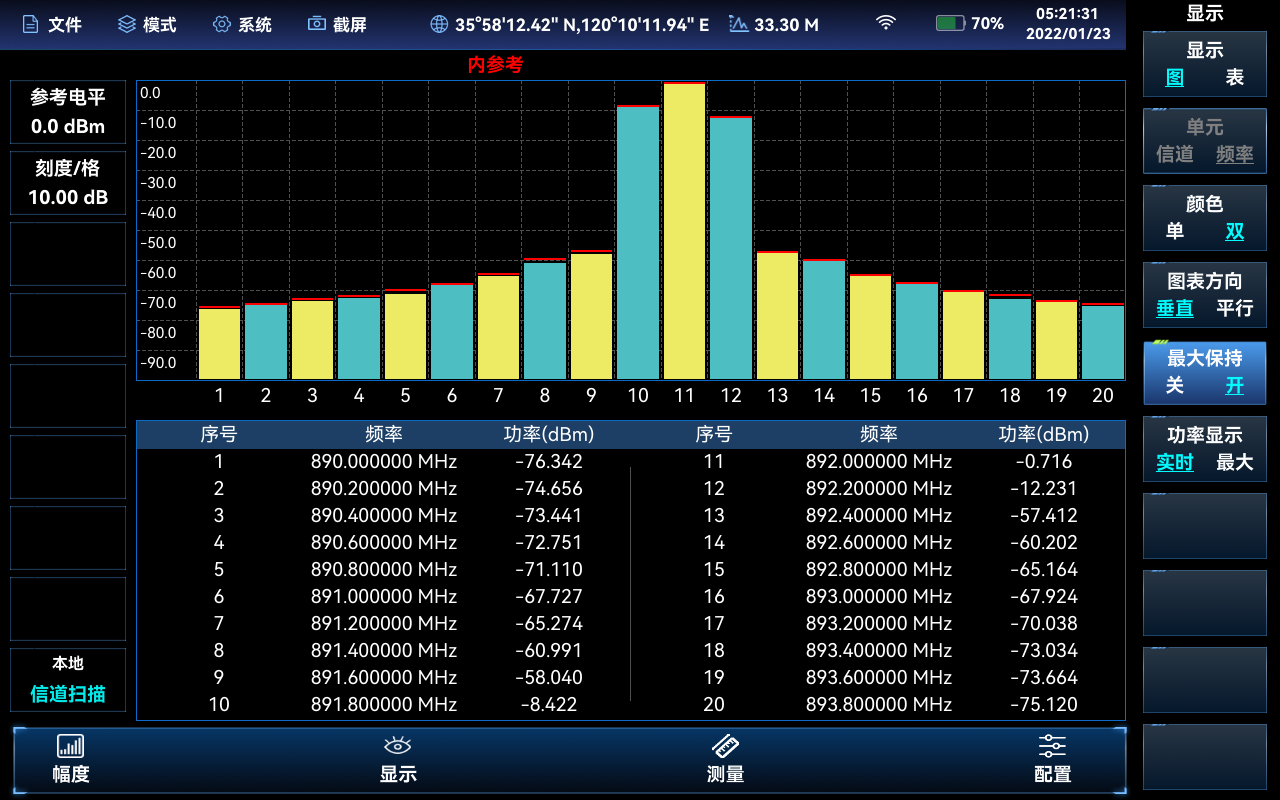

丰富的测量功能模式及选件-信道扫描（选件）

信道扫描测量模式提供对多个信道的信号功率的测量。信号功率以条形图的形式或是列表的形式来显示，最多可测量20个信道的信号功率。依据设置信道的方式分为三种测量方式：信道扫描、频率扫描、列表扫描，三种测量方式均可设置信道的带宽和信道的数量。

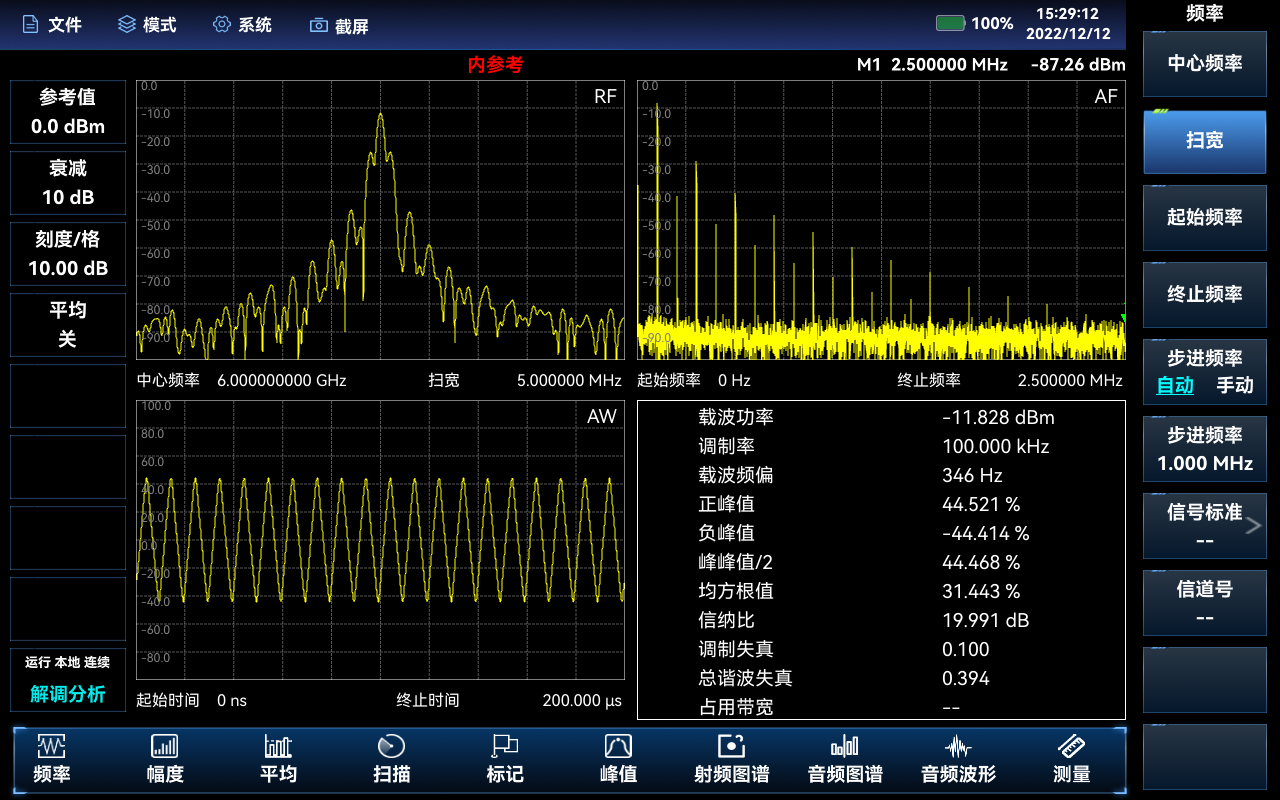

丰富的测量功能模式及选件-模拟解调分析（选件）

解调分析测量模式提供对AM、FM、PM调制信号图谱的显示和相关参数的分析。主要的图谱和相关参数的测量如下所示：

射频图谱：类似于频谱分析模式，显示调制信号的频谱图，可进行占用带宽的测量。

音频图谱：显示解调后的音频信号的频谱图。

音频波形：显示解调后的音频信号在时域的波形。

参数分析：可对调制信号的载波功率、调制率、载波频偏、调制深度（AM）、调制频偏（FM）、调制相偏（PM）、信纳比、调制失真、总谐波失真等参数进行测量分析。

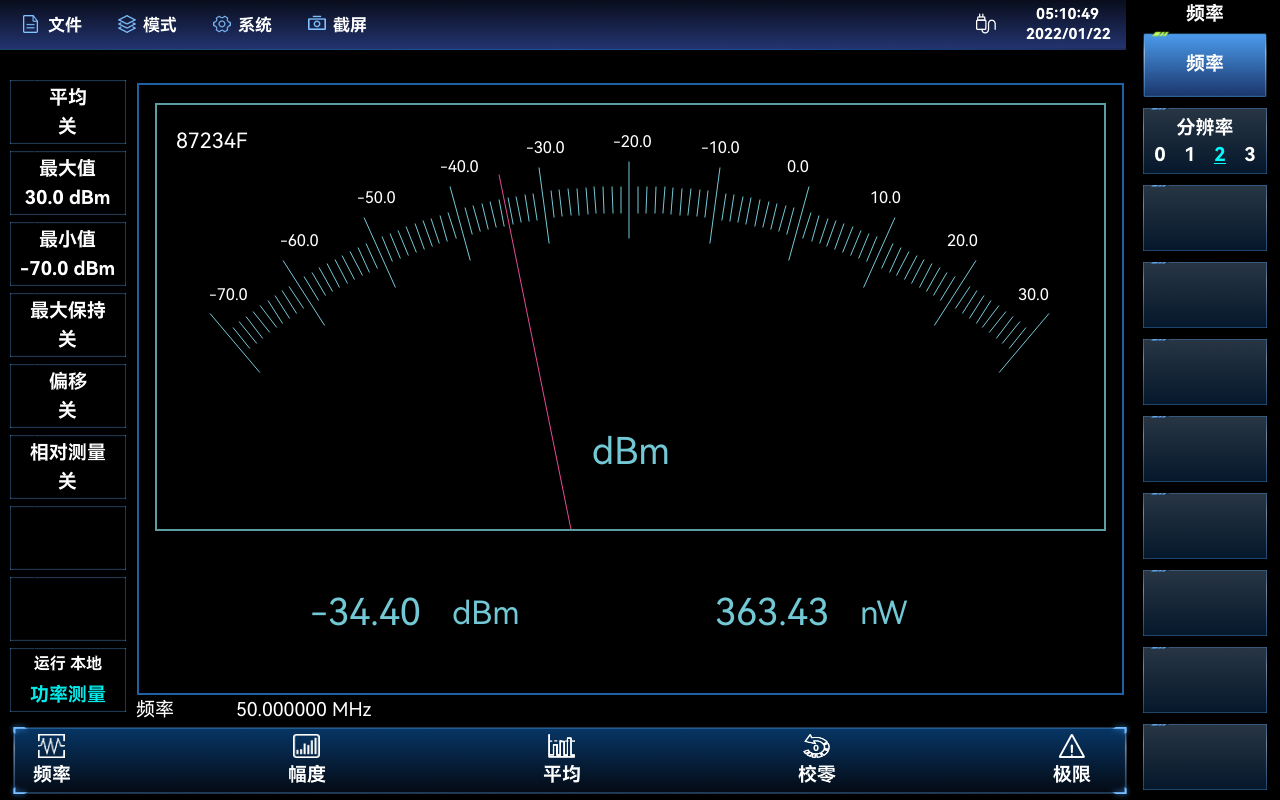

丰富的测量功能模式及选件-USB功率测量（选件）

USB功率测量功能通过外接电科思仪87230/87231/87232/87233系列外置USB功率探头，可以测量最高到40GHz的连续波信号功率。

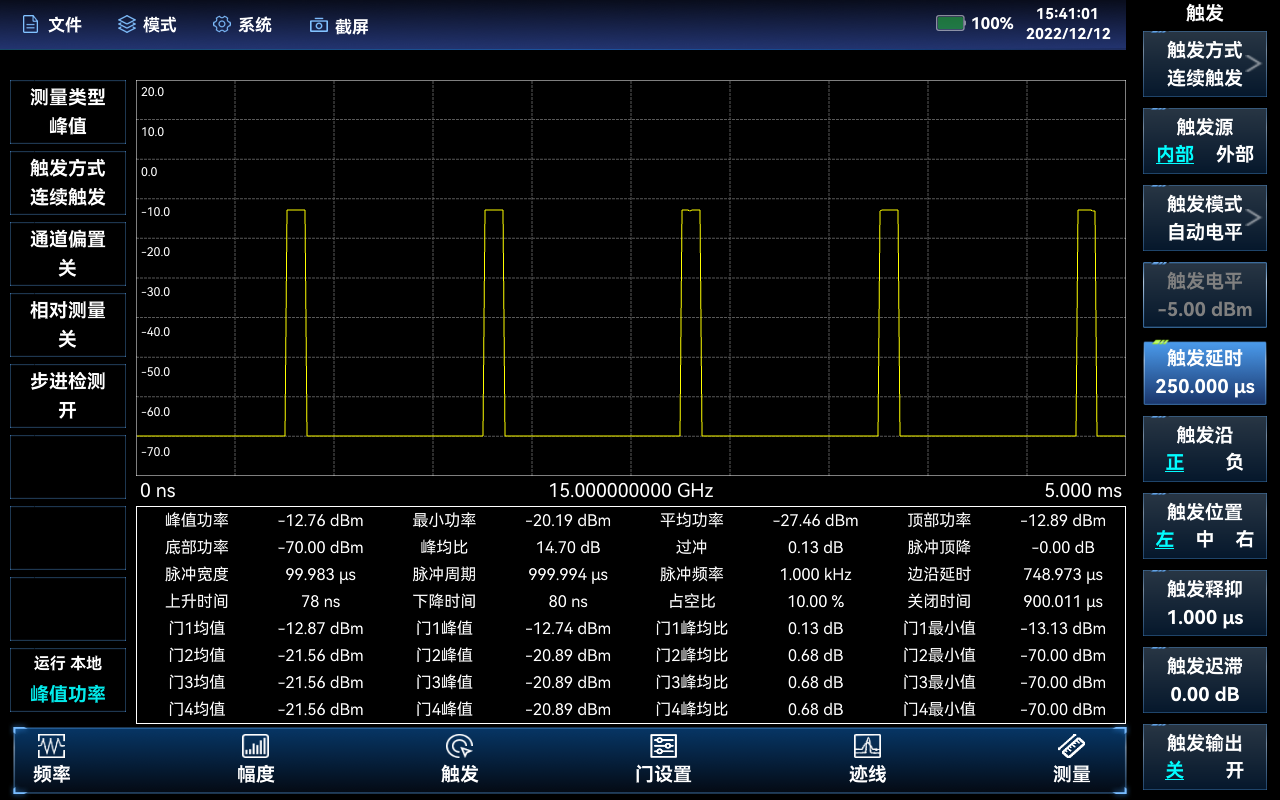

丰富的测量功能模式及选件-USB峰值功率测量(选件)

通过USB接口外接电科思仪的87234D/E/F/L USB峰值功率探头，可以测试高达67GHz的射频/微波信号，实现大动态范围的的脉冲功率测量。

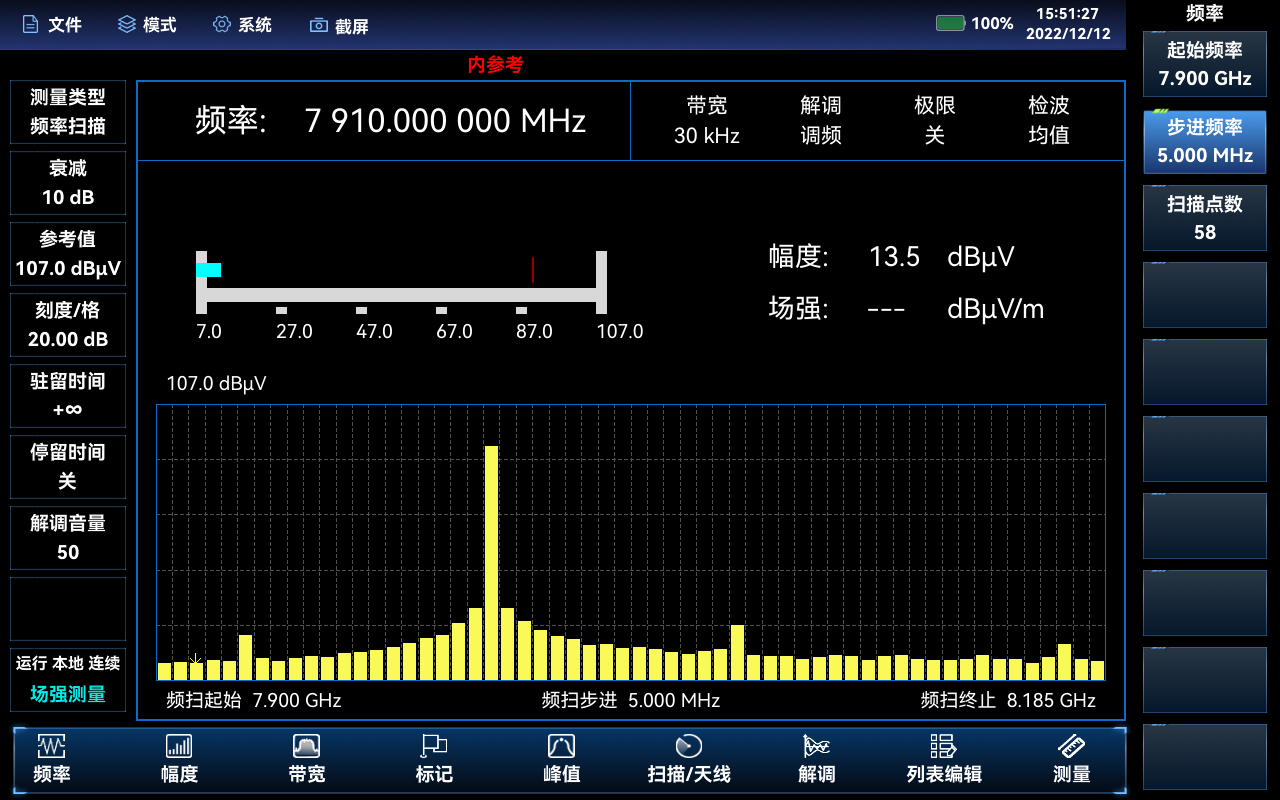

丰富的测量功能模式及选件-场强测量(选件)

4025系列频谱分析仪配合便携式天线可进行场强测量，用于空间电磁环境监测和无线电管理。支持用户直接调用天线文件或自定义天线因子。场强测量可以分为点频测量，频率扫描测量以及列表扫描测量三种模式。其中点频测量通过设置点频频率来观察当前点的频偏以及幅度值和场强值；频率扫描测量通过设置起始频率、步进频率以及扫描点数来观察一段频率范围内的幅度值和场强值变化情况；列表扫描测量通过调用预先编辑或保存的列表来观察列表频率点的幅度值和场强值。

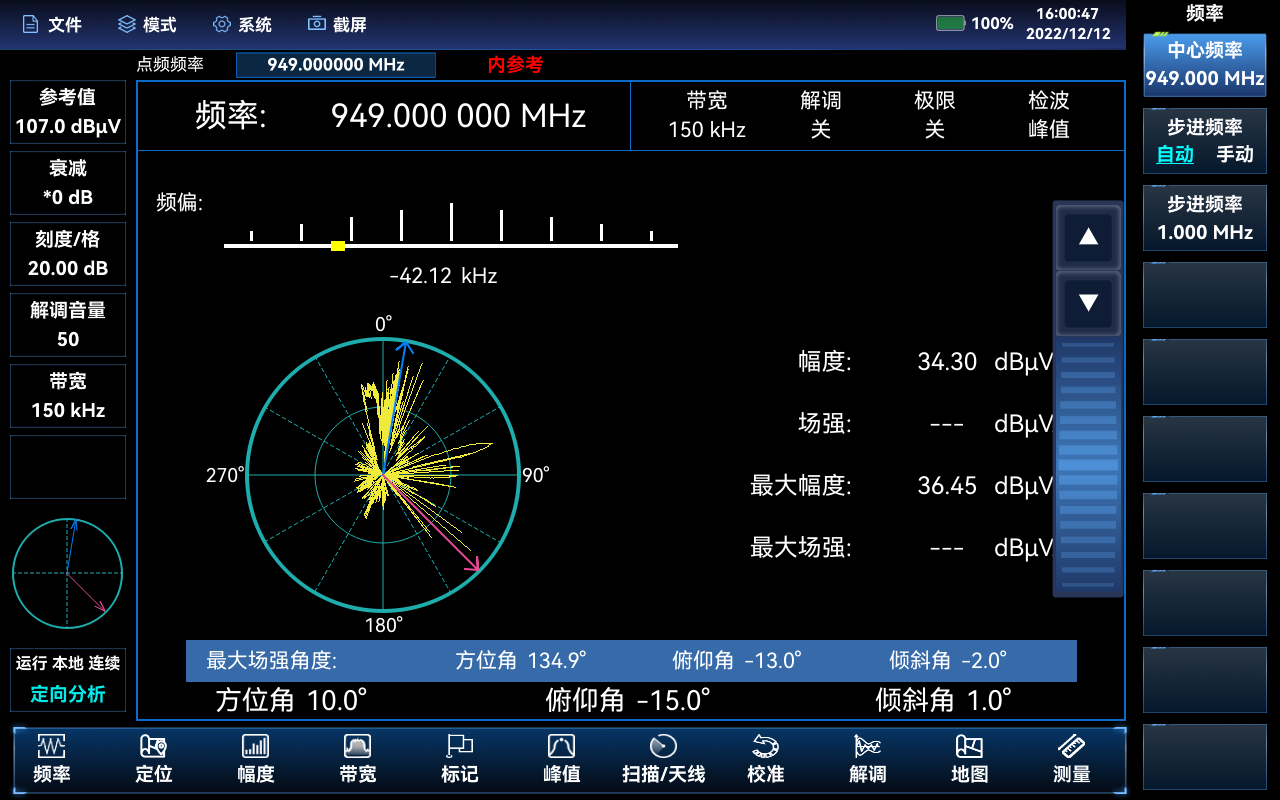

丰富的测量功能模式及选件-定向分析（选件）

定向分析选件需配备定向天线、电子罗盘和GPS/北斗等选件，实现干扰信号的直接查找、水平扫描测向和地图交叉定位功能。当选配ZE9080系列天线及手持柄时，由于其内置电子罗盘，可不必单独配置。

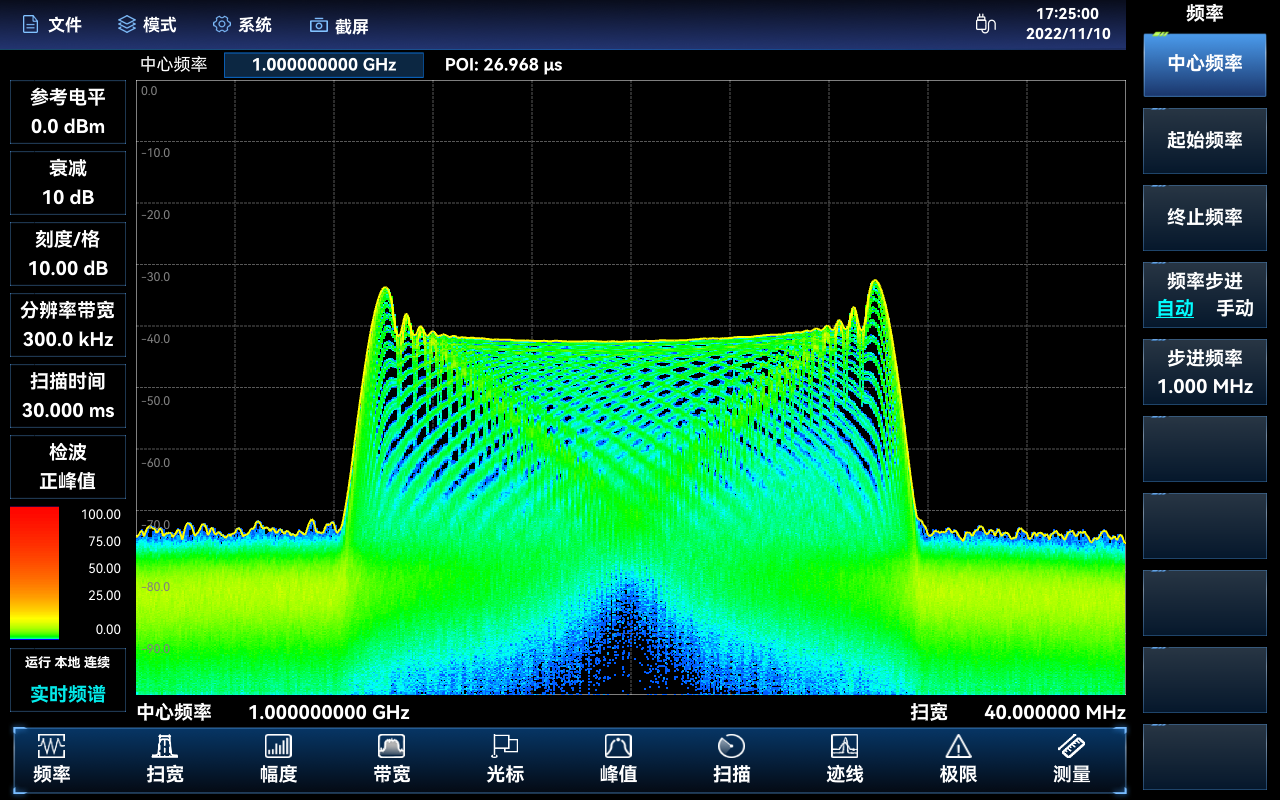

丰富的测量功能模式及选件-40MHz带宽实时频谱分析（选件）

实时频谱分析功能主要用于对瞬态时变信号、突发信号的捕获和分析，实时分析带宽支持40MHz或120MHz，可实现瞬态信号数字余辉和瀑布图测量功能。

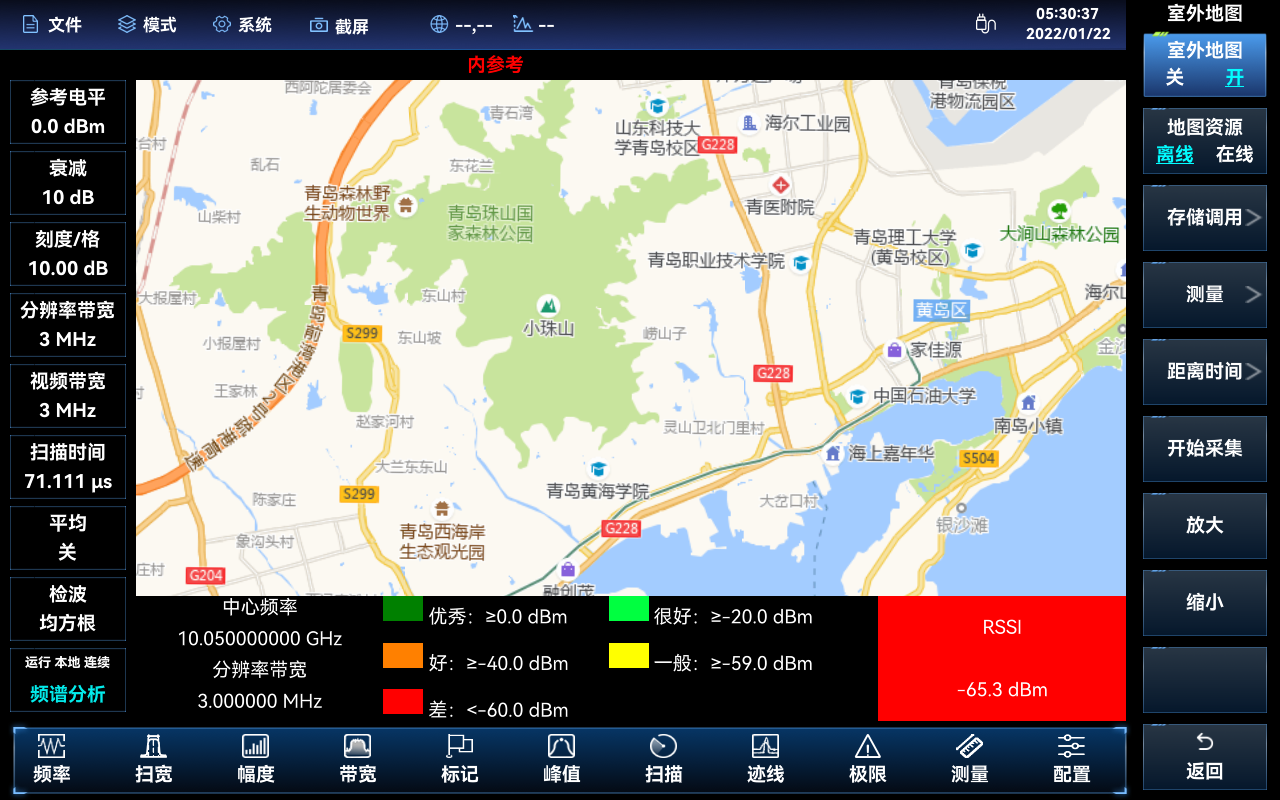

丰富的测量功能模式及选件-室外地图（选件）

室外地图选件是在频谱分析模式下的一项测量功能，可做干扰信号的RSSI测试和邻道功率比测试，并可依据时间或距离实时将测试结果标注在地图上。地图上标注的测试结果可保存到仪器，供后续调用查看。

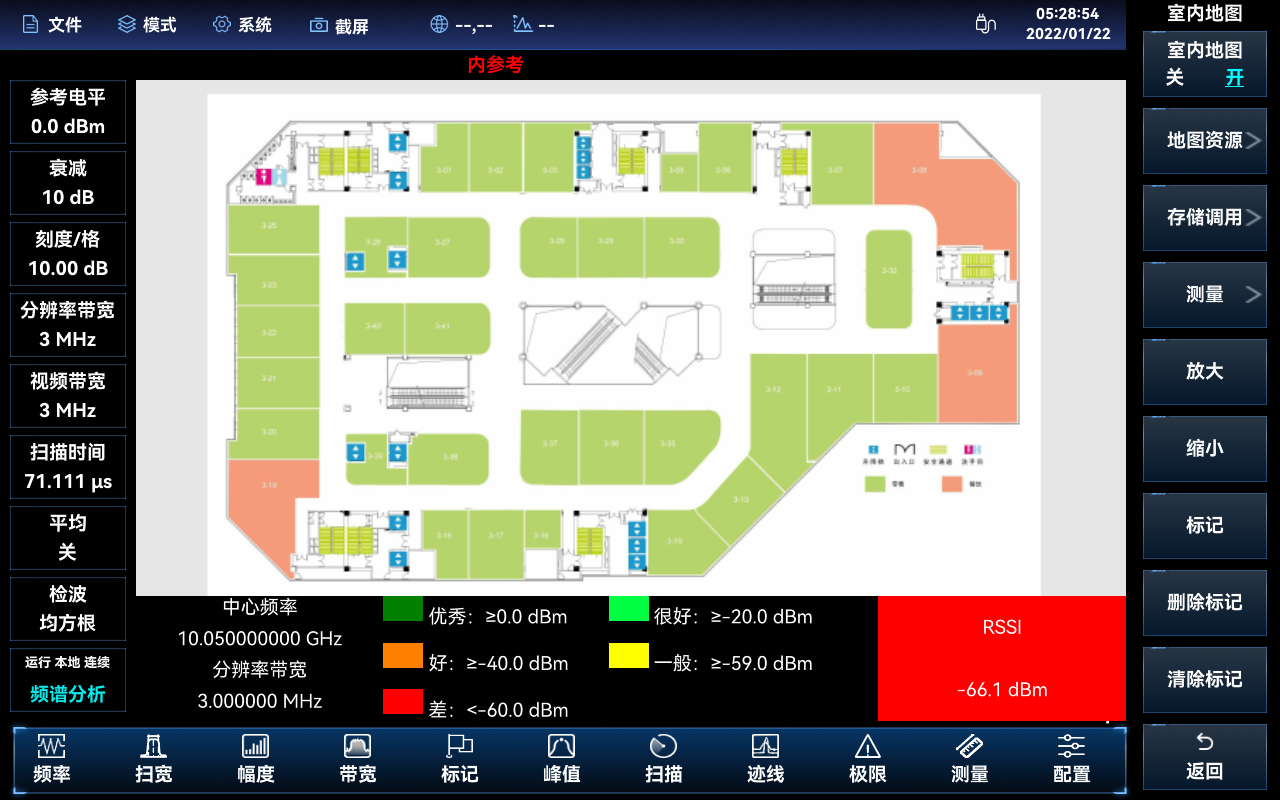

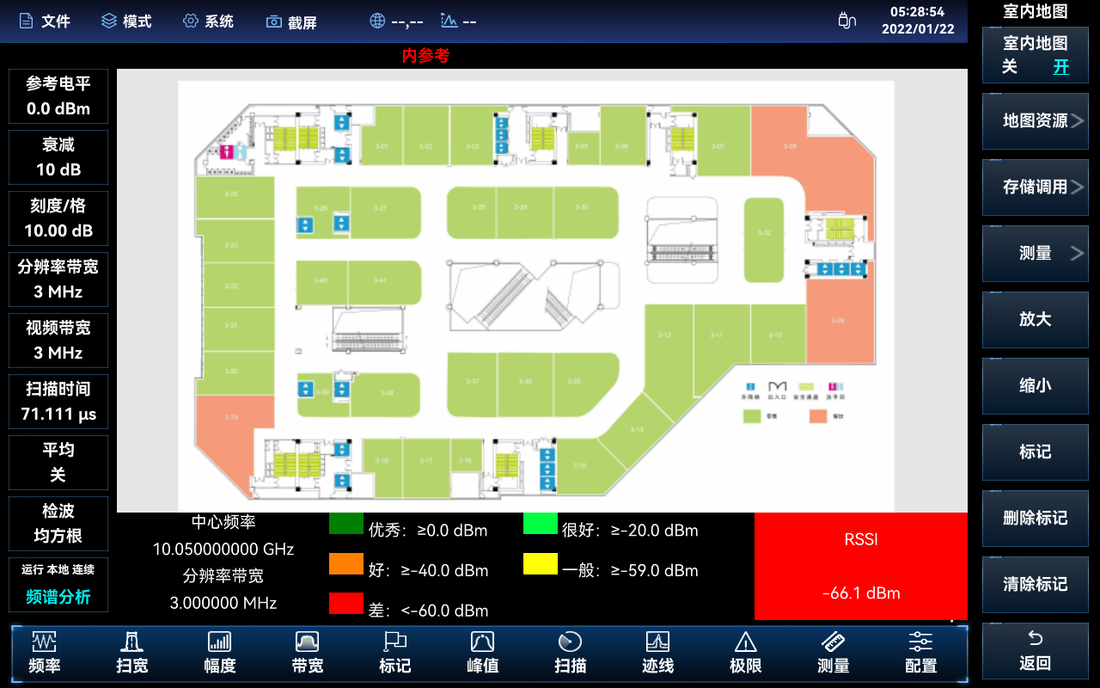

丰富的测量功能模式及选件-室内地图（选件）

室内地图选件可做RSSI测试和邻道功率比测试，由于室内无法收到GPS信号，因此用户需手动移动位置并将测试结果标注在地图上。地图上标注的测试结果可保存到仪器，方便以后调用查看。用户可以通过专用软件（随选件赠送）将图片格式的平面图转为瓦片图存储至仪器。

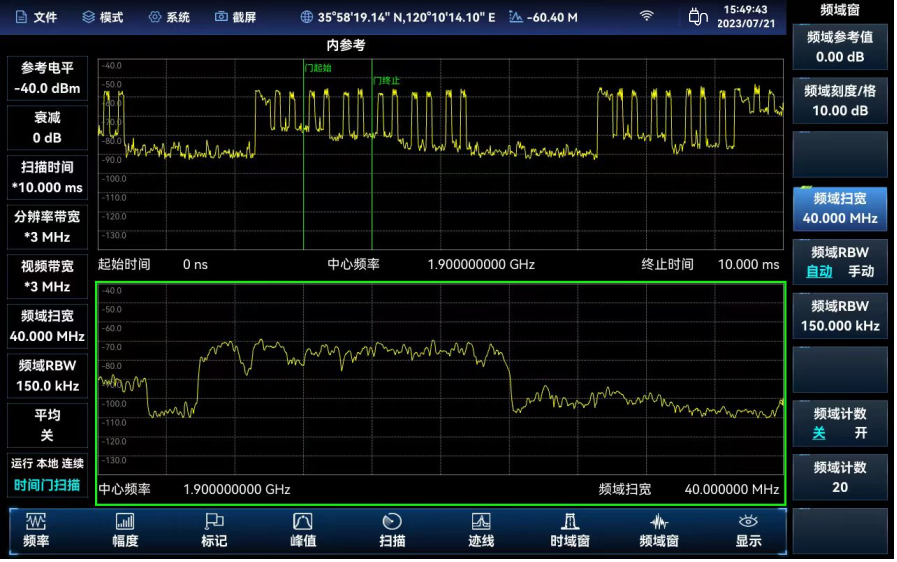

丰富的测量功能模式及选件-时间门功能（选件）：

时间门扫描功能用于对时分信号进行干扰排查，时间门扫描功能分为时域窗口和频域窗口，时域窗口中可以通过设置【门延迟】和【门宽度】选取特定时间段的信号，选取信号的频域结果会在频域窗口中显示，时间门扫描模式是零扫宽状态，搭配各种参数设置可从时域上区分TDD信号中的上行帧和下行帧，通过设置【门延迟】和【门宽度】可以将上行信号选取出来，从而达到“过滤”下行信号的效果（下行信号会对干扰信号查找带来影响）。

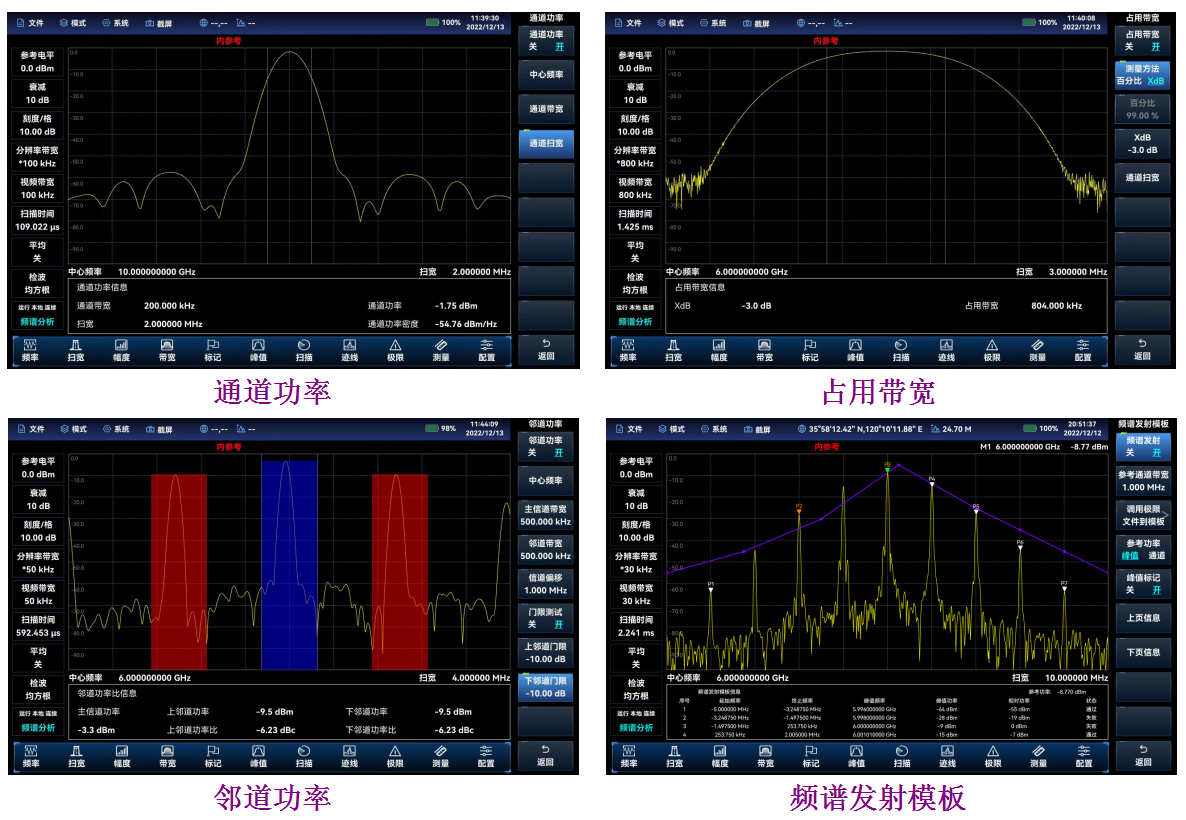

全面的智能测量功能

通道功率

占用带宽

邻道功率

频谱发射模板

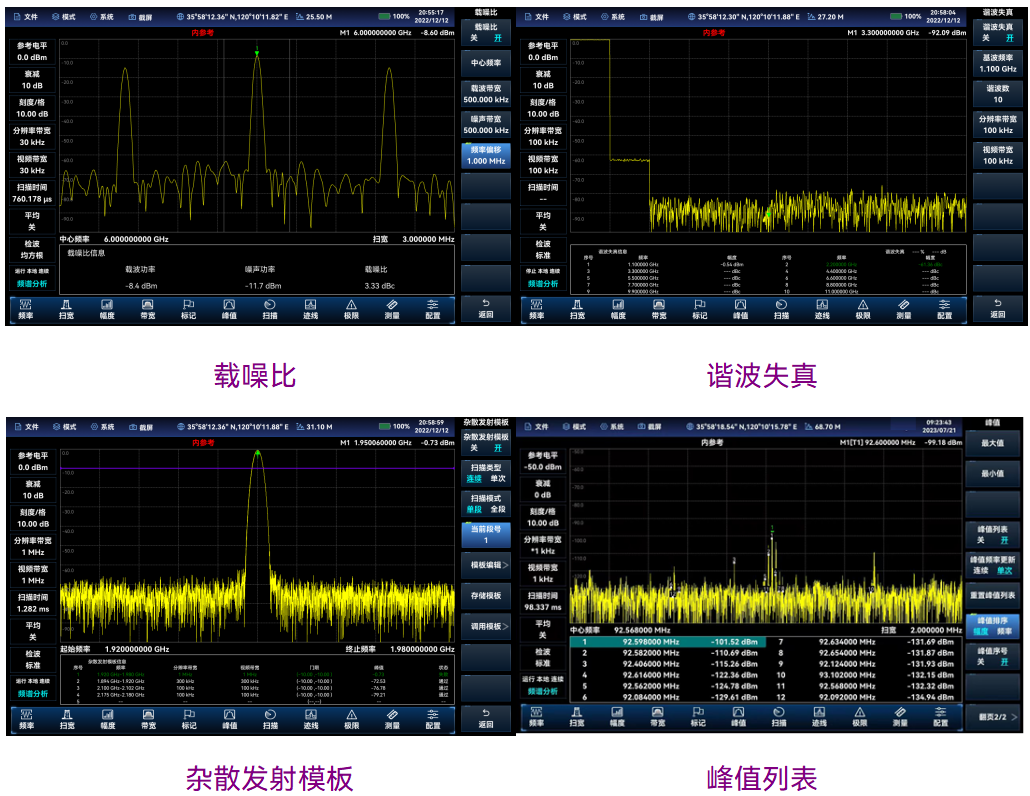

全面的智能测量功能

载噪比
