规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 4051N | 信号/频谱分析仪 / 3Hz～90GHz（选配H90选件） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051N | 信号/频谱分析仪 / 3Hz～85GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051L | 信号/频谱分析仪 / 3Hz～67GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051H | 信号/频谱分析仪 / 3Hz～50GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051G | 信号/频谱分析仪 / 3Hz～45GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051F | 信号/频谱分析仪 / 3Hz～40GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051E | 信号/频谱分析仪 / 3Hz～26.5GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051D | 信号/频谱分析仪 / 3Hz～18GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051C | 信号/频谱分析仪 / 3Hz～13.2GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051B | 信号/频谱分析仪 / 3Hz～9GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051A | 信号/频谱分析仪 / 3Hz～4GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H99 | 铝合金运输箱 / 高强度轻便铝合金运输箱，带提把和滚轮，方便运输。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H98 | 英文套件 / 英文面板、英文说明书、英文操作界面和英文操作系统。电源AC 100~240V：50/60Hz。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H97 | 上架套件 / 上架把手及附件，用于4051在标准机柜的上架安装。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S51 | DTMB信号测试 / 提供符合DTMB标准的一键式功率和调制分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S40 | WLAN 802.11a/b/g测试 / 宽带无线局域网协议物理层测试（802.11a/b/g），涵盖射频、调制分析、调制质量测试。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S13 | 脉冲信号分析 / 实现对脉冲波形的时间、电平和调制参数的自动测量和脉冲序列的统计分析。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S12 | 矢量信号分析 / 提供多种单载波数字调制信号的灵活解调功能，可以提供矢量图、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S10 | 瞬态分析 / 实现信号的瞬时参数谱、频谱和时变特性的测试分析，支持对记录数据的回放。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S09 | 模拟解调分析 / 实现AM、FM、ΦM信号的调制特性和失真特性分析。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S04 | 相位噪声测试 / 提供单边带相位噪声曲线和单点相位噪声测试能力。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S01 | 绝对功率测量 / 通过外接USB功率探头的方式对射频信号功率进行高精度测量。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H48 | 噪声系数测试 / 提供噪声源驱动以及噪声系数测试功能。 4051L不提供该系列选件。 （注：选用该选件需要同时选购对应整机频段的H34低噪声前置放大器选件，以及相应16603XB标准噪声源探头，共同完成噪声系数的测试功能。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H41 | 实时频谱分析 / 提供数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，最大可支持200MHz带宽实时频谱分析。（注：由仪器配置的带宽选件4051-H38A、 4051-H38B决定最大实时分析带宽。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H40 | 外部频率扩展 / 提供使用外部混频方法扩展频率测试范围的能力。该选件将提供本振输出和中频输入功能，并提供信号识别能力。 （注：该选件在主机型号为4051A时不可选配；扩展的频率范围由所选择的扩频模块决定；扩频模块需单独选购。主机可支持频谱仪扩频模块型号：82407/A/B/C/D/R频率从50GHz覆盖到500GHz。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H39 | 音频分析 / 实现音频信号参数测试、失真测试和波形分析。（注：选配该选件H12A和H12B选件不可选） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H38C | 550MHz分析带宽 / 支持10Hz~550MHz分析带宽。 （注：H38B与H38C不可同时选择，选配H38C选件，需要选配H36预选器旁路选件以提供最佳的宽带信号接收特性，选择H38C后无需同时选择H38A。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H38B | 200MHz分析带宽 / 支持10Hz~200MHz分析带宽。 （注：H38B与H38C不可同时选择，选配H38B选件，需要选配H36预选器旁路选件以提供最佳的宽带信号接收特性，选择H38B后无需同时选择H38A。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H38A | 40MHz分析带宽 / 支持10Hz~40MHz分析带宽。 （注：选配H38A选件，需要选配H36预选器旁路选件以提供最佳的宽带信号接收特性；选择H38B后无需同时选择H38A。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H36 | 预选器旁路 / 旁路高波段微波接收通道中的跟踪预选器。（注：除4051A之外，其他型号选配H38A、H38B、H38C选件，需要选配H36预选器旁路选件以提供最佳的宽带信号接收特性。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-50 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-45 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-40 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-26 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-18 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-13 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-09 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H34-04 | 低噪声前置放大器 / 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H33 | 电子衰减器 / 频率上限4GHz，衰减范围0~30dB，1dB步进。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H22B | 4712数据记录仪 / 配置具有相同接口特性的HDD数据记录仪，实现对信号数据的实时大容量记录。 （注：H22B选件在选配H12A或H12B数字接口选件后才可选配，记录仪容量选择见4712记录仪资料。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H22A | 4711数据记录仪 / 配置具有相同接口特性的SSD数据记录仪，实现对信号数据的实时大容量记录。 （注：H22A选件在选配H12A或H12B数字接口选件后才可选配，记录仪容量选择见4711记录仪资料。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H15 | +24V直流电源供电 / 选择+24V直流电源供电。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H12B | 200MHz带宽数字接口 / 通过光纤输出实时的宽带采集数据，支持最大200MHz带宽的信号数据输出。配合大容量数据记录仪（如4711/4712等数据记录仪），可实现IQ数据的实时大容量记录。 （注：H12B选件在选配H38B 200MHz宽带选件后才可选配；选配该选件时H12A选件不可选，H39选件不可选。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H12A | 40MHz带宽数字接口 / 通过光纤输出实时的信号采集数据，支持最大40MHz带宽的信号数据输出。配合大容量数据记录仪（如4711/4712等数据记录仪），可实现IQ数据的实时大容量记录。 （注：选配H38B选件时H12A不可选；选配该选件时H12B选件不可选，H39选件不可选。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H08 | 宽带对数检波输出 / 输出反映输入信号电平特性的对数检波信号。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H04B | 宽带重构中频/ 视频信号输出 / 以数字重构的方式实现任意中频、视频、AM/FM解调或I/Q信号输出，带宽50MHz、100MHz、200MHz可变。重构中频输出频率范围10MHz ~ 160MHz。（注：H04B选件在选配H38B 200MHz宽带选件后才可选配；H04A和H04B可同时选配。） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H04A | 重构中频/ 视频信号输出 / 以数字重构的方式实现任意中频、视频、AM/FM解调或I/Q信号输出，信号带宽最大支持40MHz，选用4051-H38A或4051-H38B时，输出信号带宽最大支持40MHz，否则支持到10MHz。 重构中频输出频率范围10MHz ~ 160MHz。（注：H04A和H04B可同时选配） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H03 | 中频输出 / 输出频率范围10MHz ~ 160MHz，步进分辨率1Hz，提供4档自动增益控制电平。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H02 | 高中频输出 / 输出频率范围275MHz ~ 475MHz，步进分辨率1Hz，提供30dB增益，1dB步进。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-H01 | 后面板射频输入 / 将射频信号输入接口后置。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S51 | DTMB信号分析 / 提供符合DTMB标准的一键式功率和调制分析功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S40AX | WLAN 802.11ax信号分析 / 宽带无线局域网协议物理层测试（802.11ax），涵盖射频、调制分析、调制质量测试。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S40AC | WLAN 802.11ac信号分析 / 宽带无线局域网协议物理层测试（802.11ac），涵盖射频、调制分析、调制质量测试。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S40N | WLAN 802.11n信号分析 / 宽带无线局域网协议物理层测试（802.11n），涵盖射频、调制分析、调制质量测试。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S40 | WLAN 802.11a/b/g信号分析 / 宽带无线局域网协议物理层测试（802.11a/b/g），涵盖射频、调制分析、调制质量测试。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S13 | 脉冲信号分析 / 实现对脉冲波形的时间、电平和调制参数的自动测量和脉冲序列的统计分析。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S12 | 矢量信号分析 / 提供多种单载波数字调制信号的灵活解调功能，可以提供矢量图、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S10 | 瞬态分析 / 实现信号的瞬时参数谱、频谱和时变特性的测试分析，支持对记录数据的回放。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S09 | 模拟解调分析 / 实现AM、FM、ΦM信号的调制特性和失真特性分析。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S04 | 相位噪声测试 / 提供单边带相位噪声曲线和单点相位噪声测试能力。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4051-S01 | 绝对功率测量 / 通过外接USB功率探头的方式对射频信号功率进行高精度测量。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5 | 合格证 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4 | 程控手册 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | 用户手册 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | USB鼠标 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 电源线 / 标准三芯电源线 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述
宽频段范围覆盖
3Hz~85GHz
信号分析带宽
1GHz
100%截获信号最短时间
优于0.6us

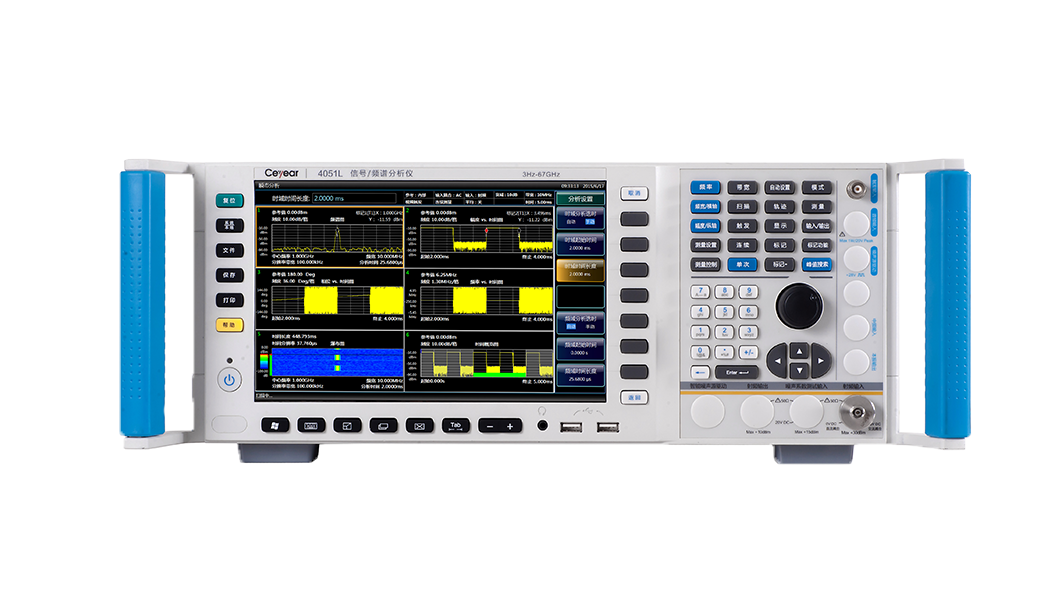

4051系列信号/频谱分析仪是中电科思仪科技股份有限公司信号/频谱分析仪中的高性能旗舰产品，具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、矢量信号分析、实时频谱分析、瞬态分析、脉冲信号分析、音频分析、模拟解调分析、相位噪声测试、噪声系数测试等多种测试功能，可提供可靠的高性能测试服务。具有良好的扩展能力，可通过灵活配置选件进一步提升测试性能，也可通过各种数字和模拟信号输出接口构建测试系统或进行二次开发。可应用于移动通信、汽车电子、物联网、半导体等领域的信号及设备测试。
功能特点
宽频率覆盖范围
3Hz到4/9/13.2/18/26.5/40/45/50/67/85GHz，10种可选的频段配置
具有到750GHz的外部频率扩展能力（外部频率扩展选件）

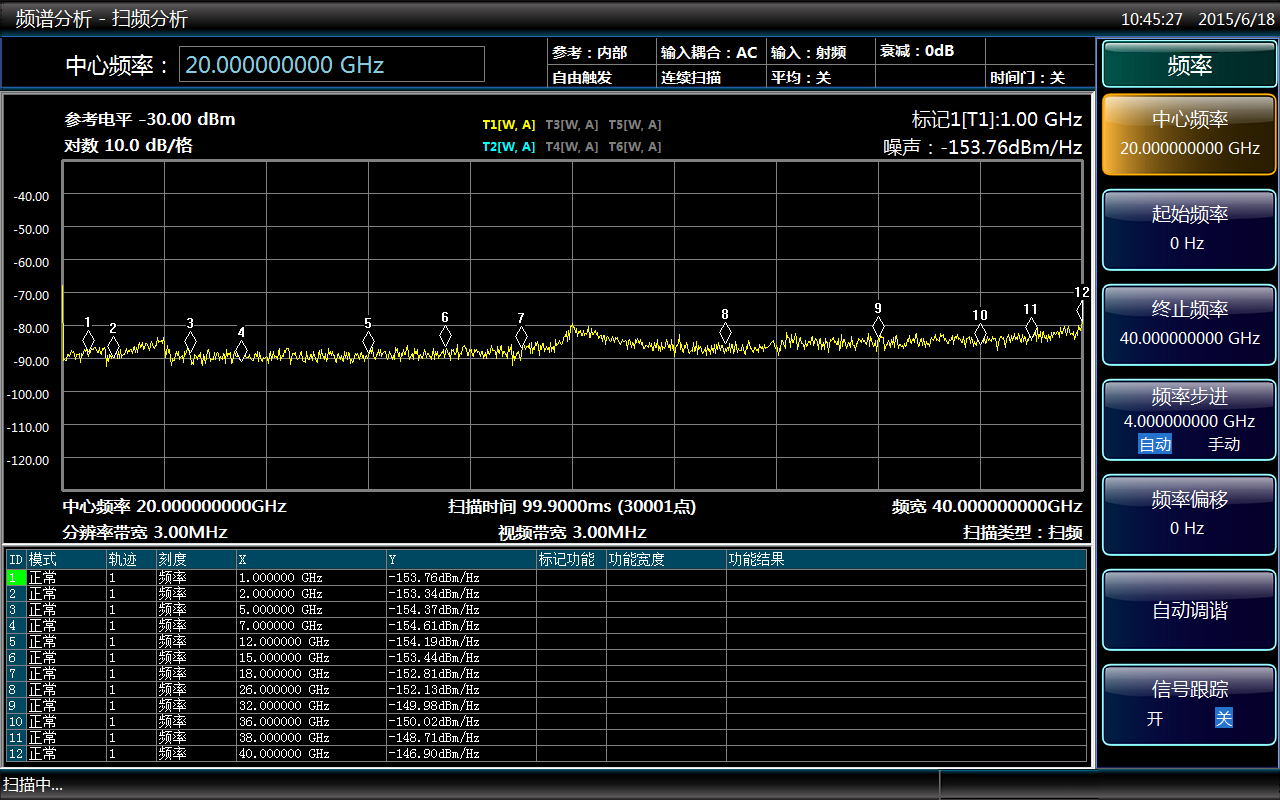

最大1GHz分析带宽
提供10MHz、40MHz、200MHz、550MHz、1GHz等5种分析带宽配置方案
带宽可灵活选择，从10Hz至1000MHz共40余档
提供4GB的深度存储，根据带宽选择，无缝捕获时间可从几毫秒直至数小时

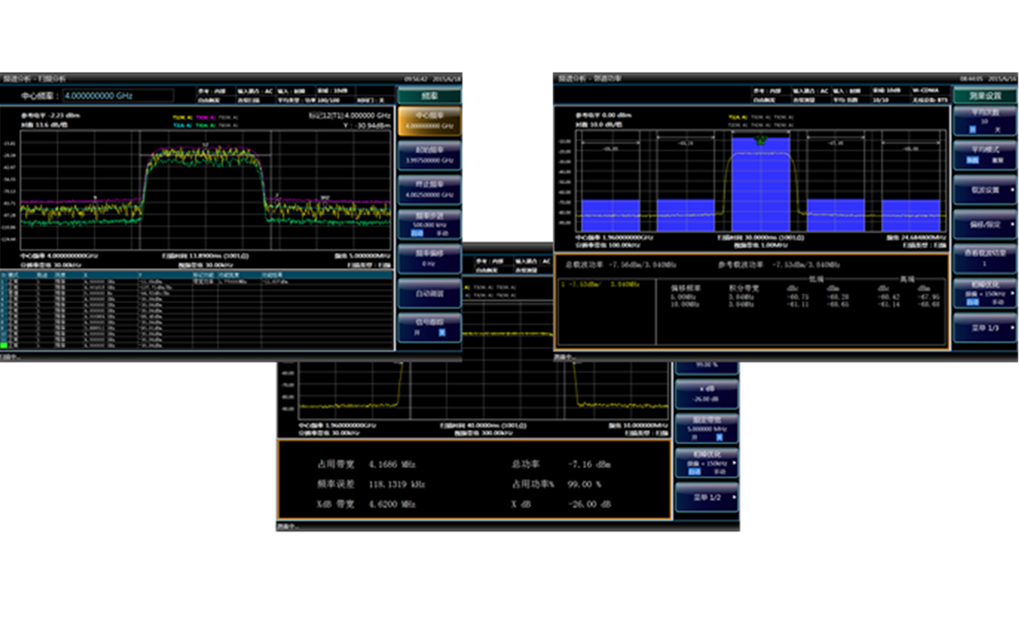

优良的测试接收性能
可配置对应主机频段的低噪声前置放大器（最高频率至67GHz）
1GHz显示平均噪声电平典型值-156dBm/Hz，配置前放后典型值为-167dBm/Hz
50GHz显示平均噪声电平典型值-141dBm/Hz，配置前放后典型值为-150dBm/Hz
67GHz显示平均噪声电平典型值-135dBm/Hz，配置前放后典型值为-150dBm/Hz
85GHz显示平均噪声电平典型值-135dBm/Hz
全数字中频设计，优异的刻度保真度和中频误差

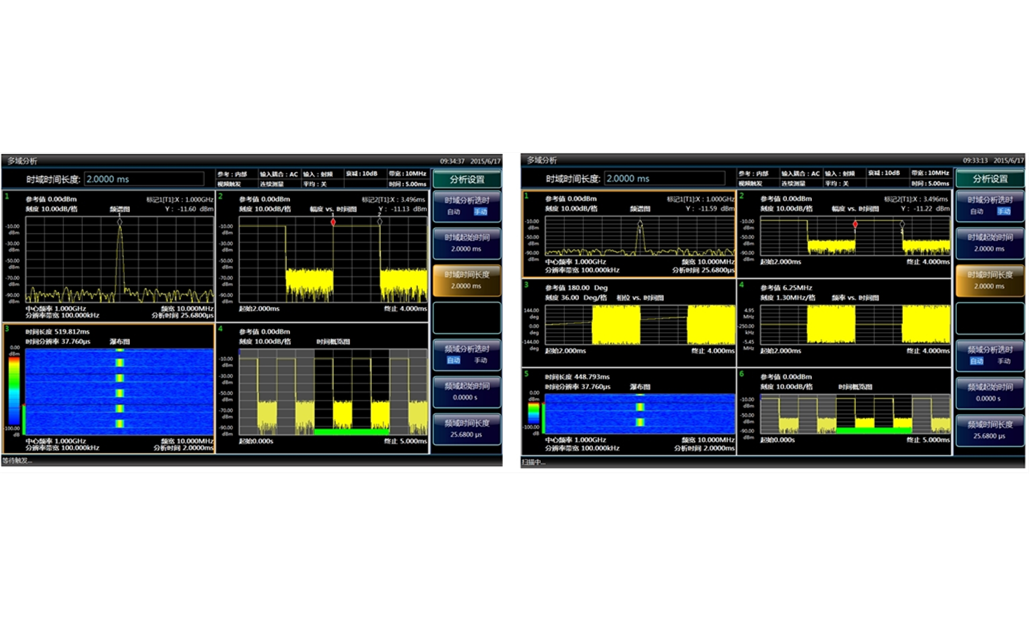

全面的频谱分析能力
支持扫频和FFT两种扫描类型
零频宽快速扫描，最快扫描时间1us
精确的频率计数，计数分辨率可达0.001Hz
扫描点数在101～30001之间任意可选
可配置6条轨迹，具有丰富的标记操作功能
6种检波方式，3种平均类型
支持时间门测量
具有占用带宽、信道功率、邻道功率测试功能
具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能
丰富的测量应用功能
瞬态分析及信号回放分析
— 频域时域关联测试便于理解并深入分析瞬态信号事件
— 瀑布图显示，分析信号频谱随时间变化的宏观规律
— 同时分析信号频率/幅度/相位随时间的变化，助力功率控制、频率锁定过程的测试
— 支持长达500M样本（64位精度）的无缝捕获数据存储
— 支持CSV、DAT等多种信号文件存储格式
— 支持信号文件的事后回放分析

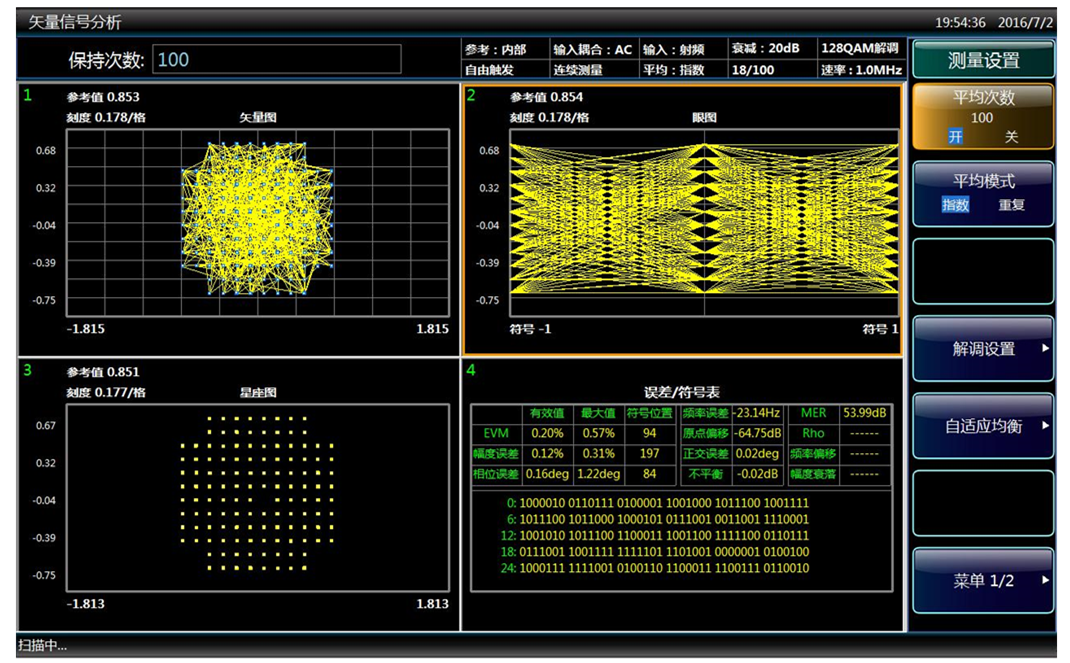

矢量信号分析功能
— 可对PSK、FSK、QAM等20多种通用单载波数字调制信号进行解调分析
— 同时显示解调前、解调后、参考信号、符号和各种误差结果，支持频谱图、星座图、矢量图、相位轨迹图、眼图、误差/符号表等多种显示窗口
— 提供脉冲搜索功能，实现对脉冲信号的搜索定位，支持用户输入同步字和偏移，显示指定部分的解调结果
— 具有自适应均衡功能，可用来从非线性调制误差中分离出线性误差，显示系统幅频响应和群时延

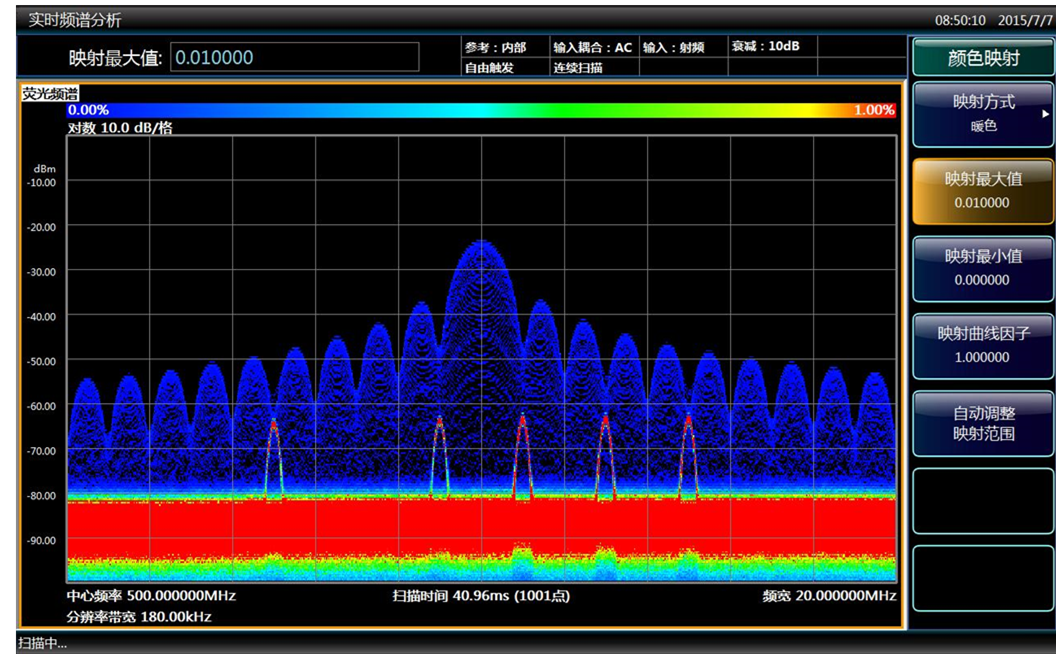

实时频谱分析功能
— 最大实时分析带宽40MHz/200MHz可选，频率覆盖85GHz
— 具备数字荧光频谱、无缝瀑布图、瞬时频谱、功率vs.时间、频率vs.时间等多种图表
— 100%截获概率（POI）信号最短持续时间4.3μs
— 频率模板触发、功率触发等多种实时触发功能，可用于捕获和分析感兴趣信号事件发生前后的数据

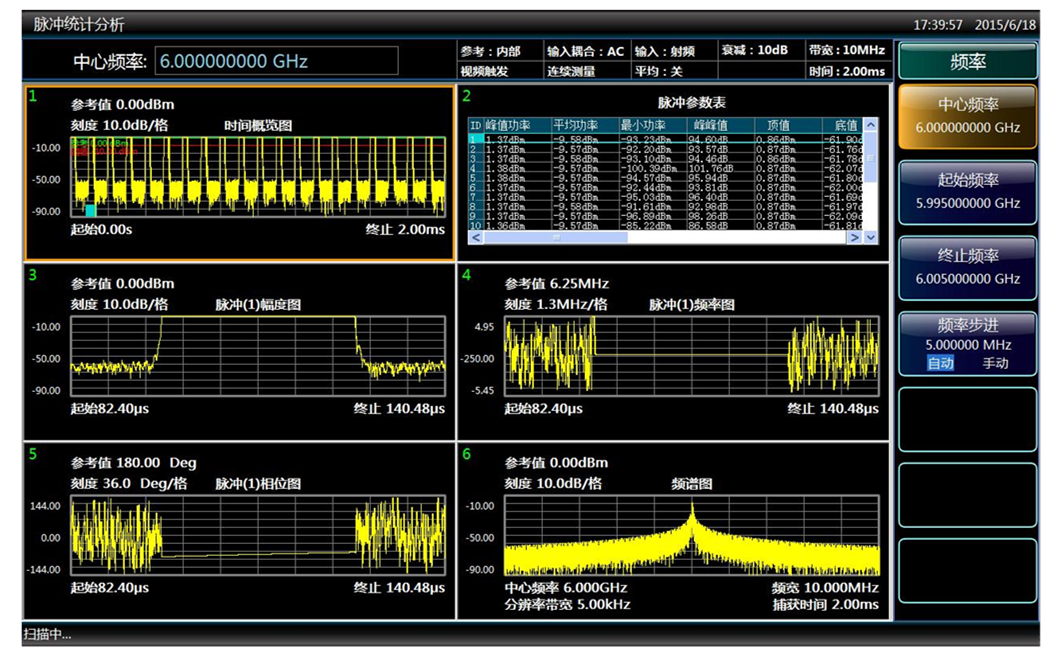

脉冲信号分析功能
— 脉冲信号频谱、时域特性测试支持20余种脉冲参数测量（时间、幅度、频率、相位）
— 可完成选定任意脉冲，进行幅度、脉内频率/相位特性、频谱特性的细节分析
— 对任意脉冲参数进行脉冲趋势统计

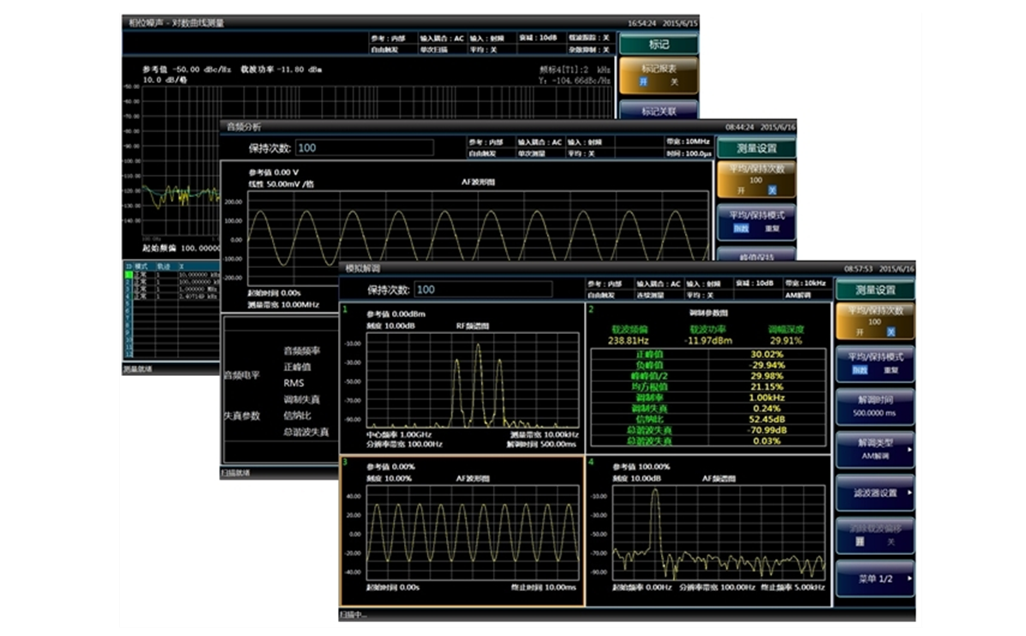

相位噪声测试/音频分析/模拟解调分析功能
— 相位噪声测试提供一键式自动测量，满足各种频率源相位噪声测试应用
— 音频分析具有独立优化的音频测量通道，用于低频信号参数测试分析
—模拟解调分析解调AM/FM/ΦM信号，测量调制指数、调制失真、剩余调频、调频线性度等参数，用于模拟体制终端、通用模拟调制源的测试

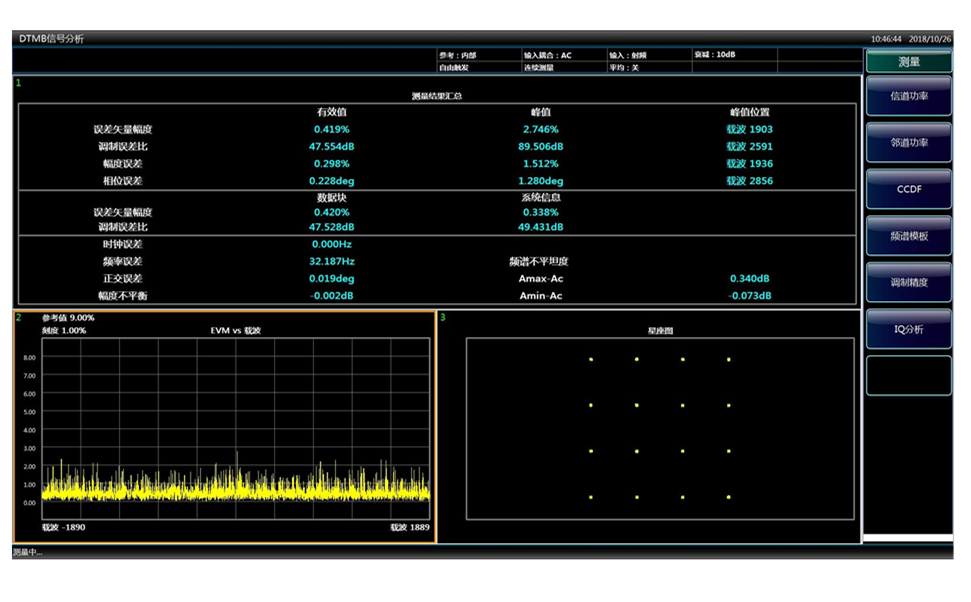

DTMB测试功能
— 能够对单载波和多载波DTMB信号进行测量
— 具有信道功率、肩部衰减、频谱模板等射频特性分析功能
— 能够自动识别信号的帧头类型、调制方式，进行调制质量分析
— 能够对信道响应、脉冲响应进行分析

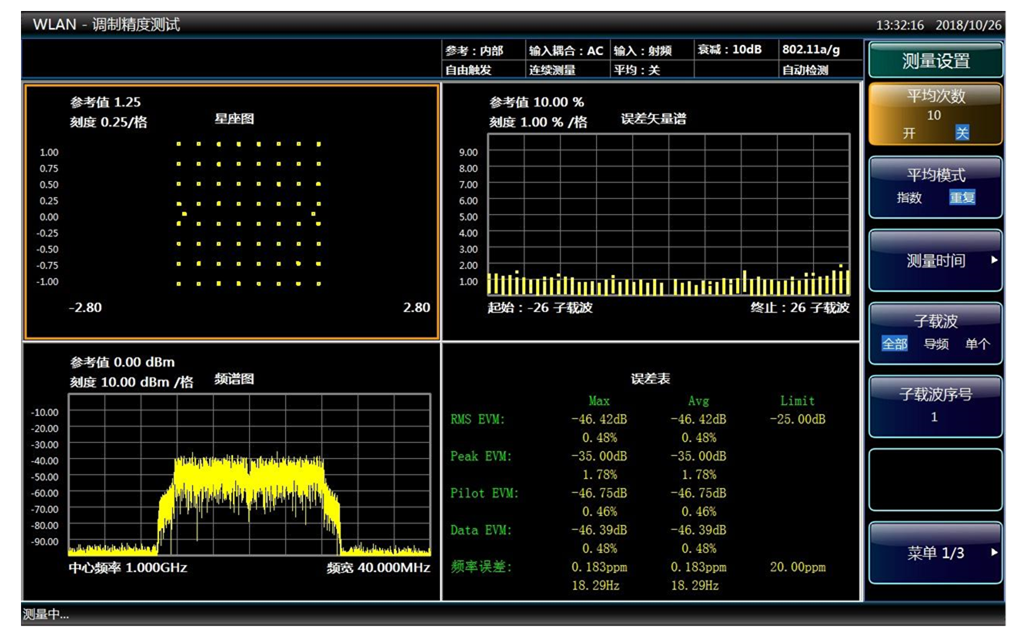

WLAN测试功能
— 提供调制分析、频谱平坦度、功率vs.时间、信道功率、占用带宽、频谱模板、功率统计CCDF等测量功能，可以对WLAN设备进行全面测试
— 测量设置菜单灵活，既可以进行一键式测量，也可手动设置，便于用户对WLAN信号进行完善的测试分析
— 提供星座图、误差表、符号表、EVM vs.载波、增益不平衡vs.载波、正交误差vs.载波、幅度误差vs.时间、相位误差vs.时间、频谱、时域波形等多种显示图谱

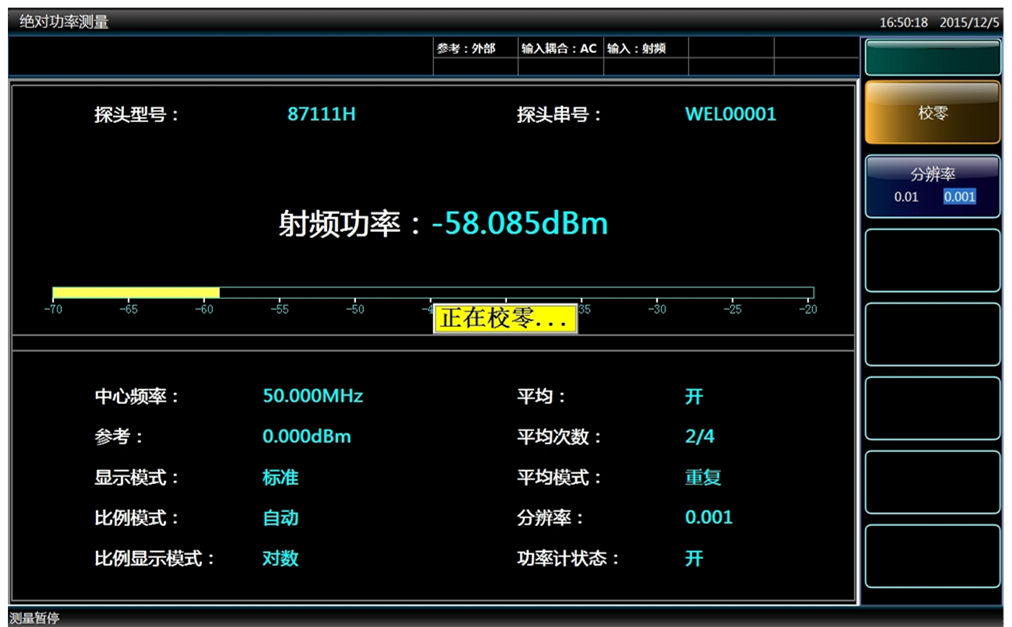

绝对功率测量功能
— 支持USB功率探头实现高精度功率测量
— 指标等同高精度功率计
强大的射频信号流盘与回放分析功能
可实现带宽达200MHz/550MHz宽带信号实时记录
数据记录仪，支持SSD和HDD两种介质类型
灵活的模拟信号输出接口
275MHz～475MHz(可扩展)高中频输出，1Hz频率步进，提供30dB增益，1dB步进
10MHz～160MHz中频输出，1Hz频率步进，4档自动增益控制电平
数字重构信号输出，提供任意中频、AM/FM解调和IQ解调信号输出
便捷的操作特性
支持中英文双语
人性化的自动调谐和自动刻度功能
支持一键式快捷测量
10.1英寸宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
支持USB、LAN、GPIB、监视器等多种输入输出接口，方便用户操作
宽频率覆盖范围
● 3Hz到4/9/13.2/18/26.5/40/45/50/67/85GHz，10种可选的频段配置
● 具有到750GHz的外部频率扩展能力（外部频率扩展选件）
最大1GHz分析带宽
● 提供10MHz、40MHz、200MHz、550MHz、1GHz等5种分析带宽配置方案
● 带宽可灵活选择，从10Hz至1000MHz共40余档
● 提供4GB的深度存储，根据带宽选择，无缝捕获时间可从几毫秒直至数小时
便捷的操作特性
● 支持中英文双语
● 人性化的自动调谐和自动刻度功能
● 支持一键式快捷测量
● 10.1英寸宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
● 支持USB、LAN、GPIB、监视器等多种输入输出接口，方便用户操作
典型应用
电子系统性能综合评估
作为多用途多功能的通用信号及频谱分析仪表，4051可广泛应用于通信等电子系统综合性能评估中，为宽带复杂信号的测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
发射机和接收机测试和诊断
应用4051提供的频谱分析、一键功率测量套件、瞬态分析、模拟解调分析、脉冲信号分析、相噪测试等丰富的功能，为发射机和接收机测试提供全面的诊断服务。
直接用于自动测试系统
直接用于自动测试系统（ATE）的集成，为系统提供信号输出、数据输出和结果分析。
电磁信号射频流盘应用
可用于大型试验过程中的信号数据记录、空间电磁频谱环境采集记录等应用。
技术指标
| 技术指标 | |||
| 频率范围 | 型号 | 直流耦 | 合交流耦 |
| 4051A | 3Hz～4GHz | 10MHz～4GHz | |
| 4051B | 3Hz～9GHz | 10MHz～9GHz | |
| 4051C | 3Hz～13.2GHz | 10MHz～13.2GHz | |
| 4051D | 3Hz～18GHz | 10MHz～18GHz | |
| 4051E | 3Hz～26.5GHz | 10MHz～26.5GHz | |
| 4051F | 3Hz～40GHz | 10MHz～40GHz | |
| 4051G | 3Hz～45GHz | 10MHz～45GHz | |
| 4051H | 3Hz～50GHz | 10MHz～50GHz | |
| 4051L | 3Hz～67GHz | / | |
| 4051N | 3Hz～85GHz | / | |
| 10MHz 精密频率参考 | 频率准确度：±（至上次校准日期×老化率＋温度稳定度＋校准准确度） 老化率：± 1´10-7/年 温度稳定度：± 1.5´10-8（20°C ~ 30°C）± 5´10-8（0°C ~ 50°C） 校准准确度：± 4´10-8` | ||
| 频率读出准确度 | ±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*） *：水平分辨率=频宽/（扫描点数-1） | ||
| 频率计数准确度 | ±（频率读数×频率参考准确度＋0.1Hz） | ||
| 频宽 | 范围：0Hz（零频宽），10Hz～该型号最高频率范围 准确度：±（0.1%×频宽＋频宽/（扫描点数-1）） | ||
| 扫描时间范围 | 频宽≥10Hz：1ms～6000s 频宽=0Hz：1us～6000s | ||
| 分辨率带宽 | 范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz 转换不确定度：± 0.3dB1Hz～10MHz ± 1.0 dB20MHz | ||
| 分析带宽 | 标配：10MHz 选件H38A:40MHz 选件H38B:200MHz 选件H38C:550MHz 选件H38D:1GHz | ||
| 视频带宽 | 1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值） | ||
| 触发方式 | 自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器 | ||
| 检波方式 | 正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均 | ||
| 相位噪声 （载波1GHz，20°C ~ 30°C） | 频偏指标典型值 100Hz-96dBc/Hz-105dBc/Hz 1kHz-115dBc/Hz-118dBc/Hz 10kHz-125dBc/Hz-129dBc/Hz 100kHz-125dBc/Hz-129dBc/Hz | ||
| 剩余调频 （分辨率带宽10Hz，视频带宽10 Hz） | ≤0.25Hz×N（10Hz分辨率带宽，10Hz视频带宽，20 ms 内的额定值，具体N值参见频段划分的谐波次数） | ||
| 显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，归一化至1Hz RBW，20°C ~ 30°C） | 4051A/B/C/D/E/F/G/H 显示平均噪声电平 频率范围指标典型值 10MHz～1GHz-153dBm-156dBm 1GHz～2GHz-151dBm-154dBm 2GHz～3GHz-150dBm-153dBm 3GHz～3.6GHz-148dBm-151dBm 3.6GHz～4GHz-145dBm-148dBm 4GHz～5GHz-148dBm-152dBm 5GHz～9GHz-150dBm-152dBm 9GHz～18GHz-148dBm-151dBm 18GHz～26.5GHz-143dBm-146dBm 26.5GHz～40GHz-138dBm-144dBm 40GHz～50GHz-133dBm-141dBm | ||
| 4051L/N 显示平均噪声电平 频率范围指标L/N典型值L/N 10MHz～1GHz-152dBm/-150dBm/-155dBm/-153dBm/ 1GHz～2GHz-151dBm/-149dBm/-153dBm/-151dBm/ 2GHz～3GHz-148dBm/-146dBm/-150dBm/-148dBm/ 3GHz～3.6GHz-147dBm/-145dBm/-158dBm/-156dBm/ 3.6GHz～4GHz-143dBm/-141dBm/-145dBm/-143dBm/ 4GHz～5GHz-144dBm/-142dBm/-147dBm/-145dBm/ 5GHz～9GHz-145dBm/-143dBm/-147dBm/-145dBm/ 9GHz～18GHz-145dBm/-143dBm/-148dBm/-146dBm/ 18GHz～26.5GHz-141dBm/-139dBm/-143dBm/-141dBm/ 26.5GHz～40GHz-135dBm/-133dBm/-138dBm/-136dBm/ 40GHz～50GHz-131dBm/-129dBm/-135dBm/-133dBm/ 50GHz～67GHz-131dBm/-129dBm/-135dBm/-133dBm/ 50GHz～67GHz-/-127dBm-/-130dBm 50GHz～67GHz-/-131dBm-/-135dBm | |||
| 4051A/B/C/D/E/F/G/H 配置前放后显示平均噪声电平 频率范围前放开指标前放开典型值 10MHz～1GHz-162dBm-164dBm 1GHz～2GHz-162dBm-165dBm 2GHz～3GHz-160dBm-164dBm 3GHz～3.6GHz-156dBm-163dBm 3.6GHz～4GHz-155dBm-162dBm 4GHz～5GHz-155dBm-164dBm 5GHz～9GHz-155dBm-164dBm 9GHz～18GHz-154dBm-160dBm 18GHz～26.5GHz-154dBm-157dBm 26.5GHz～40GHz-150dBm-152dBm40GHz～50GHz-145dBm-150dBm | |||
| 频率响应和绝对幅度准确度 （10dB衰减， 20°C ~ 30°C） | 4051A/B/C/D/E/F/G/H/L/N频率相应 频率范围指标典型值 3Hz～20MHz±0.7dB±0.5dB 3Hz～20MHz（L/N型）±1.2dB±0.5dB 20MHz～2GHz±0.5dB±0.4dB 2GHz～3.6GHz±0.7dB±0.5dB 3.6GHz～4GHz±1.0dB±0.8dB 4GHz～9GHz±1.5dB±0.9dB 9GHz～18GHz±2.0dB±1.0dB 18GHz～26.5GHz±2.dB±1.2dB 26.5GHz～40GHz±3.0dB±1.8dB 40GHz～50GHz±3.0dB±2.0dB 50GHz～67GHz±4.0dB±3.0dB | ||
| 4051A/B/C/D/E/F/G/H/L配置前放后频率响应 频率范围前放关/开前放关/开 （典型值） 10MHz～20MHz±1.2dB / ±1.5dB±0.6dB / ±0.6dB 20MHz～2GHz±1.0dB / ±1.5dB±0.6dB / ±0.8dB 2GHz～3.6GHz±1.2dB / ±1.5dB±0.6dB / ±0.9dB 3.6GHz～4GHz±1.5dB / ±1.8dB±1.0dB / ±1.2dB 4GHz～9GHz±2.0dB / ±2.5dB±1.3dB / ±1.5dB 9GHz～18GHz±2.5dB / ±3.0dB±1.5dB / ±1.6dB18GHz～26.5GHz±3.0dB / ±3.5dB±1.6dB / ±1.8dB 26.5GHz～40GHz±3.5dB / ±4.0dB±2.2dB / ±2.3dB 40GHz～67GHz±3.5dB / ±4.0dB±2.4dB / ±2.6dB | |||
| 绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1Hz ≤分辨率带宽≤ 1 MHz，输入信号-10 ～-50dBm）： ±0.24dB500MHz ±（0.24dB＋频率响应）所有频率 | |||
| 1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔， 20°C ~ 30°C） | 频率范围指标 20MHz～40MHz-3dBm 40MHz～200MHz+1dBm 200MHz～4GHz+3dBm 4GHz～9GHz-1dBm 9GHz～50GHz+1dBm 50GHz～67GHz-1dBm | ||
| 三阶交调失真 （TOI） （输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃） | 频率范围指标典型值 10MHz～200MHz+13dBm+15dBm 200MHz～4GHz+13dBm+16dBm 4GHz～9GHz+11dBm+15dBm 9GHz～18GHz+13dBm+15dBm 18GHz～50GHz+13dBm+17dBm 50GHz～67GHz+ 9dBm+11dBm67GHz～85GHz+ 9dBm+11dBm | ||
| 剩余响应 （输入端接匹配负载，0dB衰减） | ’-100dBm200kHz～9GHz -100dBm（额定值）其它频率 | ||
| 存储深度 | 4GB | ||
| 外形尺寸 | 宽×高×深= 510mm×190mm×534mm （含把手、垫脚、底脚） 宽×高×深= 426mm×177mm×460mm（不含把手、垫脚、底脚） | ||
| 重量 | 约25kg（选件配置不同，重量不同） | ||
| 电源 | 标配：AC 220~240V：50~60Hz 4051-H98：AC 100~240V：50~60Hz | ||
| 功耗 | 待机：小于20W；工作：小于400W | ||
| 温度范围 | 工作温度：0°C ~ +50°C 存储温度：-40°C ~ +70°C | ||
| 4051A/B/C/D：N型（阴），阻抗50Ω 4051E：3.5mm（阳），阻抗50Ω 4051F/G/H：2.4mm（阳），阻抗50Ω 4051L：1.85mm（阳），阻抗50Ω 4051N：1.0mm（阳），阻抗50Ω | |||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 4051N | 信号/频谱分析仪 | 3Hz～90GHz（选配H90选件） |
| 4051N | 信号/频谱分析仪 | 3Hz～85GHz |
| 4051L | 信号/频谱分析仪 | 3Hz～67GHz |
| 4051H | 信号/频谱分析仪 | 3Hz～50GHz |
| 4051G | 信号/频谱分析仪 | 3Hz～45GHz |
| 4051F | 信号/频谱分析仪 | 3Hz～40GHz |
| 4051E | 信号/频谱分析仪 | 3Hz～26.5GHz |
| 4051D | 信号/频谱分析仪 | 3Hz～18GHz |
| 4051C | 信号/频谱分析仪 | 3Hz～13.2GHz |
| 4051B | 信号/频谱分析仪 | 3Hz～9GHz |
| 4051A | 信号/频谱分析仪 | 3Hz～4GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 4051-H99 | 铝合金运输箱 | 高强度轻便铝合金运输箱，带提把和滚轮，方便运输。 | |
| 4051-H98 | 英文套件 | 英文面板、英文说明书、英文操作界面和英文操作系统。电源AC 100~240V：50/60Hz。 | |
| 4051-H97 | 上架套件 | 上架把手及附件，用于4051在标准机柜的上架安装。 | |
| 4051-S51 | DTMB信号测试 | 提供符合DTMB标准的一键式功率和调制分析功能。 | |
| 4051-S40 | WLAN 802.11a/b/g测试 | 宽带无线局域网协议物理层测试（802.11a/b/g），涵盖射频、调制分析、调制质量测试。 | |
| 4051-S13 | 脉冲信号分析 | 实现对脉冲波形的时间、电平和调制参数的自动测量和脉冲序列的统计分析。 | |
| 4051-S12 | 矢量信号分析 | 提供多种单载波数字调制信号的灵活解调功能，可以提供矢量图、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。 | |
| 4051-S10 | 瞬态分析 | 实现信号的瞬时参数谱、频谱和时变特性的测试分析，支持对记录数据的回放。 | |
| 4051-S09 | 模拟解调分析 | 实现AM、FM、ΦM信号的调制特性和失真特性分析。 | |
| 4051-S04 | 相位噪声测试 | 提供单边带相位噪声曲线和单点相位噪声测试能力。 | |
| 4051-S01 | 绝对功率测量 | 通过外接USB功率探头的方式对射频信号功率进行高精度测量。 | |
| 4051-H48 | 噪声系数测试 | 提供噪声源驱动以及噪声系数测试功能。 4051L不提供该系列选件。 （注：选用该选件需要同时选购对应整机频段的H34低噪声前置放大器选件，以及相应16603XB标准噪声源探头，共同完成噪声系数的测试功能。） | |
| 4051-H41 | 实时频谱分析 | 提供数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，最大可支持200MHz带宽实时频谱分析。（注：由仪器配置的带宽选件4051-H38A、 4051-H38B决定最大实时分析带宽。） | |
| 4051-H40 | 外部频率扩展 | 提供使用外部混频方法扩展频率测试范围的能力。该选件将提供本振输出和中频输入功能，并提供信号识别能力。 （注：该选件在主机型号为4051A时不可选配；扩展的频率范围由所选择的扩频模块决定；扩频模块需单独选购。主机可支持频谱仪扩频模块型号：82407/A/B/C/D/R频率从50GHz覆盖到500GHz。） | |
| 4051-H39 | 音频分析 | 实现音频信号参数测试、失真测试和波形分析。（注：选配该选件H12A和H12B选件不可选） | |
| 4051-H38C | 550MHz分析带宽 | 支持10Hz~550MHz分析带宽。 （注：H38B与H38C不可同时选择，选配H38C选件，需要选配H36预选器旁路选件以提供最佳的宽带信号接收特性，选择H38C后无需同时选择H38A。） | |
| 4051-H38B | 200MHz分析带宽 | 支持10Hz~200MHz分析带宽。 （注：H38B与H38C不可同时选择，选配H38B选件，需要选配H36预选器旁路选件以提供最佳的宽带信号接收特性，选择H38B后无需同时选择H38A。） | |
| 4051-H38A | 40MHz分析带宽 | 支持10Hz~40MHz分析带宽。 （注：选配H38A选件，需要选配H36预选器旁路选件以提供最佳的宽带信号接收特性；选择H38B后无需同时选择H38A。） | |
| 4051-H36 | 预选器旁路 | 旁路高波段微波接收通道中的跟踪预选器。（注：除4051A之外，其他型号选配H38A、H38B、H38C选件，需要选配H36预选器旁路选件以提供最佳的宽带信号接收特性。） | |
| 4051-H34-50 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | |
| 4051-H34-45 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | |
| 4051-H34-40 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | |
| 4051-H34-26 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | |
| 4051-H34-18 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | |
| 4051-H34-13 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | |
| 4051-H34-09 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | |
| 4051-H34-04 | 低噪声前置放大器 | 可选配低波段前置放大器或全波段放大器，全波段放大器最高频率至50GHz。4051L不提供该系列选件。在选配全波段前置放大器情况下，并提供4GHz以上频段的噪声优化通路。 （注：低波段前置放大器编号为H34-04，全波段前置放大器根据所选择的信号分析仪主机频率上限选配，如4051E频率上限26.5GHz，全波段前置放大器请选择H34-26。） | |
| 4051-H33 | 电子衰减器 | 频率上限4GHz，衰减范围0~30dB，1dB步进。 | |
| 4051-H22B | 4712数据记录仪 | 配置具有相同接口特性的HDD数据记录仪，实现对信号数据的实时大容量记录。 （注：H22B选件在选配H12A或H12B数字接口选件后才可选配，记录仪容量选择见4712记录仪资料。） | |
| 4051-H22A | 4711数据记录仪 | 配置具有相同接口特性的SSD数据记录仪，实现对信号数据的实时大容量记录。 （注：H22A选件在选配H12A或H12B数字接口选件后才可选配，记录仪容量选择见4711记录仪资料。） | |
| 4051-H15 | +24V直流电源供电 | 选择+24V直流电源供电。 | |
| 4051-H12B | 200MHz带宽数字接口 | 通过光纤输出实时的宽带采集数据，支持最大200MHz带宽的信号数据输出。配合大容量数据记录仪（如4711/4712等数据记录仪），可实现IQ数据的实时大容量记录。 （注：H12B选件在选配H38B 200MHz宽带选件后才可选配；选配该选件时H12A选件不可选，H39选件不可选。） | |
| 4051-H12A | 40MHz带宽数字接口 | 通过光纤输出实时的信号采集数据，支持最大40MHz带宽的信号数据输出。配合大容量数据记录仪（如4711/4712等数据记录仪），可实现IQ数据的实时大容量记录。 （注：选配H38B选件时H12A不可选；选配该选件时H12B选件不可选，H39选件不可选。） | |
| 4051-H08 | 宽带对数检波输出 | 输出反映输入信号电平特性的对数检波信号。 | |
| 4051-H04B | 宽带重构中频/ 视频信号输出 | 以数字重构的方式实现任意中频、视频、AM/FM解调或I/Q信号输出，带宽50MHz、100MHz、200MHz可变。重构中频输出频率范围10MHz ~ 160MHz。（注：H04B选件在选配H38B 200MHz宽带选件后才可选配；H04A和H04B可同时选配。） | |
| 4051-H04A | 重构中频/ 视频信号输出 | 以数字重构的方式实现任意中频、视频、AM/FM解调或I/Q信号输出，信号带宽最大支持40MHz，选用4051-H38A或4051-H38B时，输出信号带宽最大支持40MHz，否则支持到10MHz。 重构中频输出频率范围10MHz ~ 160MHz。（注：H04A和H04B可同时选配） | |
| 4051-H03 | 中频输出 | 输出频率范围10MHz ~ 160MHz，步进分辨率1Hz，提供4档自动增益控制电平。 | |
| 4051-H02 | 高中频输出 | 输出频率范围275MHz ~ 475MHz，步进分辨率1Hz，提供30dB增益，1dB步进。 | |
| 4051-H01 | 后面板射频输入 | 将射频信号输入接口后置。 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 4051-S51 | DTMB信号分析 | 提供符合DTMB标准的一键式功率和调制分析功能。 | |
| 4051-S40AX | WLAN 802.11ax信号分析 | 宽带无线局域网协议物理层测试（802.11ax），涵盖射频、调制分析、调制质量测试。 | |
| 4051-S40AC | WLAN 802.11ac信号分析 | 宽带无线局域网协议物理层测试（802.11ac），涵盖射频、调制分析、调制质量测试。 | |
| 4051-S40N | WLAN 802.11n信号分析 | 宽带无线局域网协议物理层测试（802.11n），涵盖射频、调制分析、调制质量测试。 | |
| 4051-S40 | WLAN 802.11a/b/g信号分析 | 宽带无线局域网协议物理层测试（802.11a/b/g），涵盖射频、调制分析、调制质量测试。 | |
| 4051-S13 | 脉冲信号分析 | 实现对脉冲波形的时间、电平和调制参数的自动测量和脉冲序列的统计分析。 | |
| 4051-S12 | 矢量信号分析 | 提供多种单载波数字调制信号的灵活解调功能，可以提供矢量图、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。 | |
| 4051-S10 | 瞬态分析 | 实现信号的瞬时参数谱、频谱和时变特性的测试分析，支持对记录数据的回放。 | |
| 4051-S09 | 模拟解调分析 | 实现AM、FM、ΦM信号的调制特性和失真特性分析。 | |
| 4051-S04 | 相位噪声测试 | 提供单边带相位噪声曲线和单点相位噪声测试能力。 | |
| 4051-S01 | 绝对功率测量 | 通过外接USB功率探头的方式对射频信号功率进行高精度测量。 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 5 | 合格证 | ||
| 4 | 程控手册 | ||
| 3 | 用户手册 | ||
| 2 | USB鼠标 | ||
| 1 | 电源线 | 标准三芯电源线 |
✨ 更多精彩内容，请 注册成为会员 ✨
喜欢请点赞 👍，分享朋友圈，点亮 ♥️ 推荐！
The more we share, the more we have!
💬 评论/留言 0
