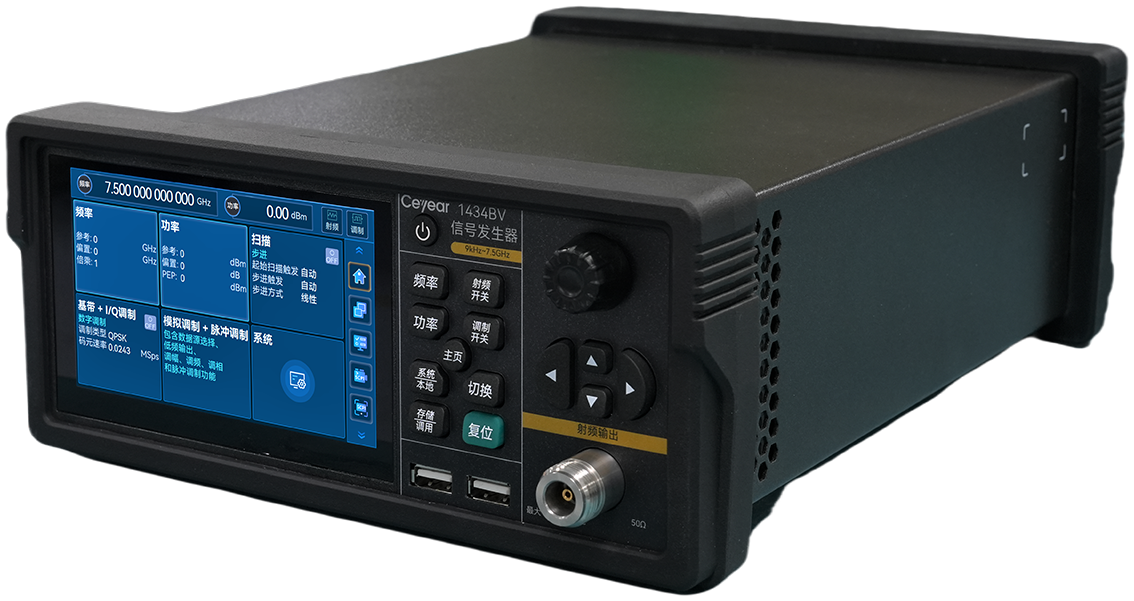

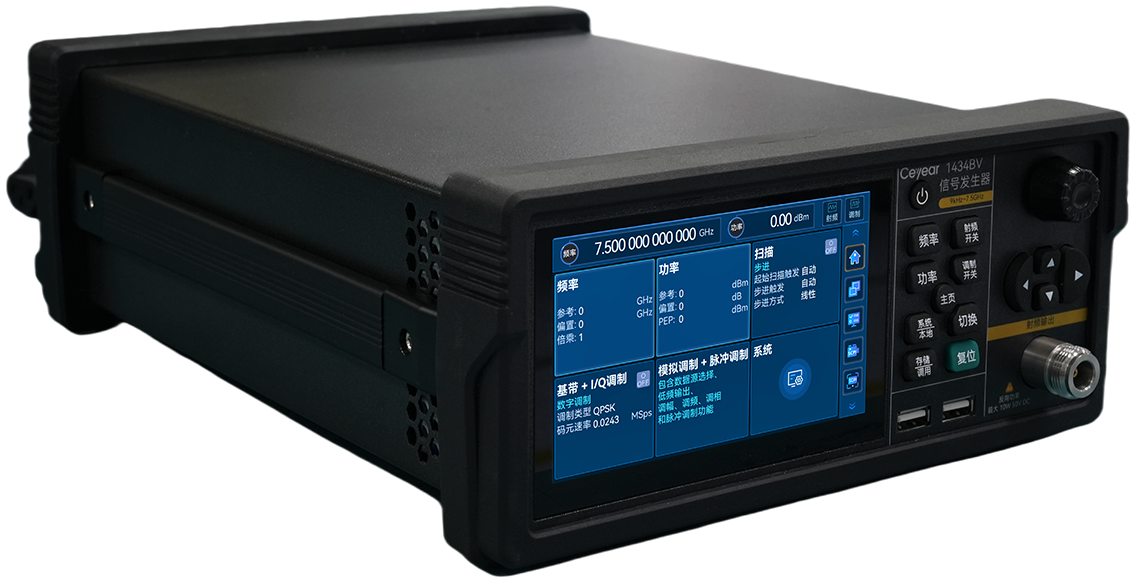

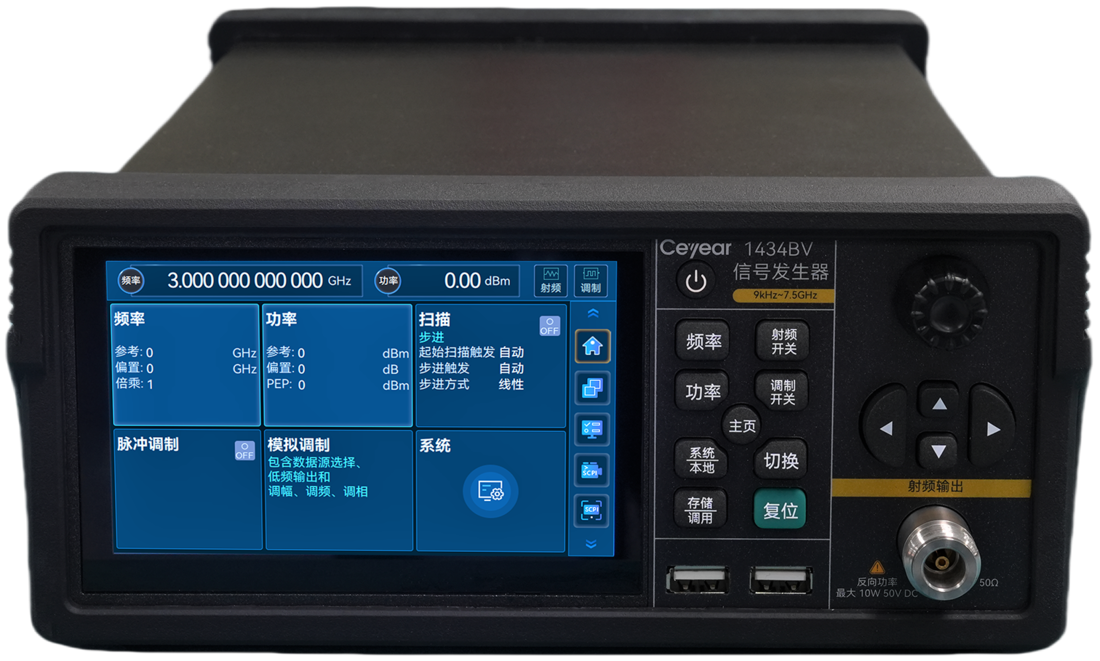

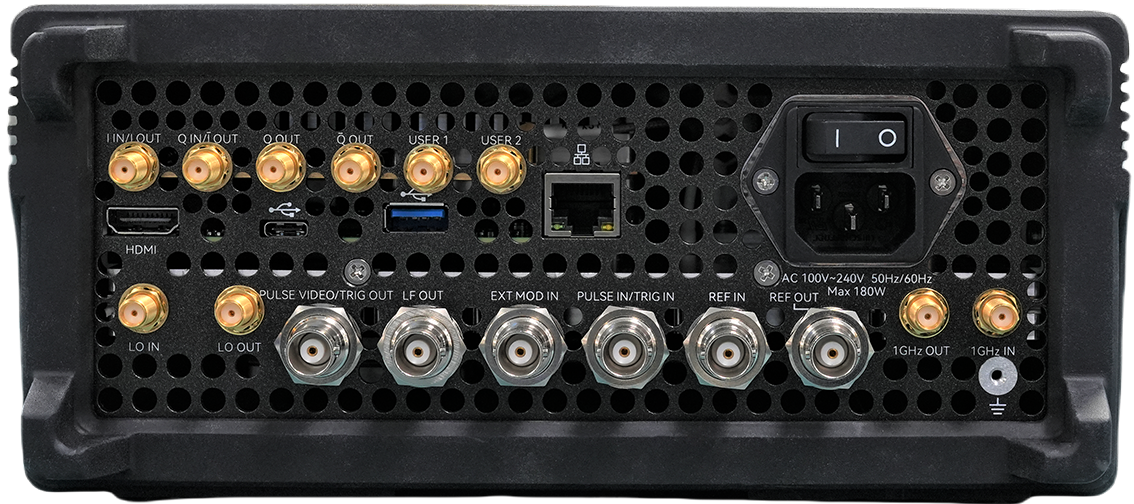

新产品1434V系列信号发生器

频率范围

1434AV信号发生器 9kHz~3GHz

（1434AV-H20-06: 9kHz～6GHz）

1434BV信号发生器 9kHz~7.5GHz

频率

N（内部YO谐波次数）

9kHzf≤250MHz

1/8

250MHz＜f≤312.5MHz

1/32

312.5MHz＜f≤625MHz

1/16

625MHz＜f≤1.25GHz

1/8

1.25GHz＜f≤2.5GHz

1/4

2.5GHz＜f≤5GHz

1/2

5GHz＜f≤7.5GHz

1

频率分辨率

0.001Hz

频率准确度

±3×10^-8 （出厂校准准确度，25℃±10℃）

频率切换时间

≤5ms

时基老化率

（典型值^注1）

±5×10^-10/天（连续通电30天后），±5×10^-8/年

参考输出

频率

10MHz

1GHz

功率

>+4dBm，至50Ω负载

功率>-10dBm，阻抗50Ω

参考输入

频率

1～100MHz，步进1MHz

1GHz

功率

-5dBm～+10dBm，阻抗50Ω

-10dBm～+5dBm，输入阻抗50Ω

扫描特性

扫描模式

步进扫描、列表扫描

功率特性

最小功率

(25℃±10℃)

9kHz≤f≤100kHz：-90.0dBm

f ＞100kHz：-120.0dBm

最大功率_注3

（连续波，

25±10℃）

频段

标配

9kHz≤f≤100kHz

≥+5.0 dBm

100kHz＜f≤1MHz

≥+15.0 dBm

1MHz＜f≤3GHz

≥+20.0 dBm

3GHz＜f≤7.5GHz

≥+15.0 dBm

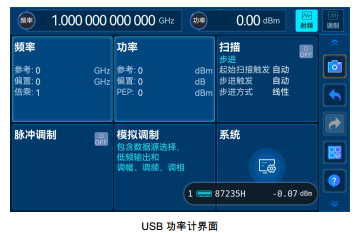

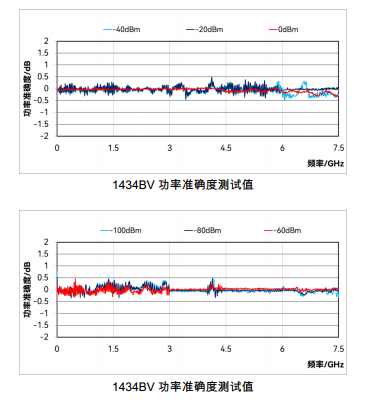

功率准确度

（25±10°C）

功率（dBm）

频率

-120 ≤ P ≤ -90

（测量值^注2）

-90 ＜ P ≤ -50

-50 ＜ P ≤ P_max

9kHz≤f≤1MHz

—

±0.9dB

±0.7dB

1MHz＜f≤7.5GHz

±1.6dB

±0.9dB

±0.7dB

功率分辨率

0.01dB

输出阻抗

50Ω（额定值^注3）

源驻波比

（内稳幅，典型值）

100kHz≤f≤6GHz

＜1.6

6GHz＜f≤7.5GHz

＜1.8

最大

反向功率

频率

AC

DC

1MHz≤f≤1GHz

50W

50V

1GHz＜f≤2GHz

25W

50V

2GHz＜f≤7.5GHz

10W

50V

频谱纯度^注4

谐波

（+10dBm与最大功率两者中的较小者）

100kHz≤f≤6GHz

＜-30dBc

6GHz＜f≤7.5GHz

＜-55dBc

分谐波

（+10dBm与最大功率两者中的较小者）

9kHz≤f≤6GHz

<-80dBc

6GHz＜f≤7.5GHz

<-55dBc

非谐波

（在0dBm处，10kHz频偏以远）

9kHz≤f≤250MHz

＜-56dBc

250MHz＜f≤5GHz

＜-70dBc

5GHz＜f≤7.5GHz

＜-64dBc

单边带

相位噪声

（dBc/Hz，在+10dBm或与最大输出功率两者中的较小者）

频偏

频率

10kHz/20kHz

100MHz

＜-119

500MHz

＜-122

1GHz

＜-122

3GHz

＜-108

6GHz

＜-102

7.5GHz

＜-102

调制特性

频率调制

（f≥10MHz）

最大频偏：N×4MHz（N为基波谐波次数）

准确度（1kHz调制率，频偏N×500kHz）：< ±(2.0%×设置频偏+20Hz)

调制率（3dB带宽，N×500kHz频偏）：DC～100kHz

失真（1kHz调制率，频偏N×500kHz）：< 0.4%

相位调制

（f≥10MHz）

最大相偏： N×5rad（N为基波谐波次数）

准确度（1kHz调制率，相偏N×5rad）：< ±(2.0%×设置相偏+0.01 rad)

调制率（3dB带宽，相偏N×5rad）：DC～100kHz

失真（1kHz调制率，相偏N×5rad）：< 0.4%

幅度调制

（f≥10MHz）

最大深度：＞90％

准确度（1kHz调制率，30%调制深度）：±（4％×设置深度+1％）

调制率（3 dB带宽，30%调制深度）：DC～100kHz

失真（1kHz调制率， 30%调制深度）：< 2.0%

脉冲调制

（f≥50MHz）

开关比

≥80dB

上升下降时间

≤15ns

重复频率

0.023Hz～25MHz

最小脉宽

20ns

低频输出

波形

正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦

频率范围

正弦波、双正弦、扫频正弦

0.1Hz～10MHz

方波、三角波、锯齿波

0.1Hz～1MHz

幅度

1mVpp～5Vpp

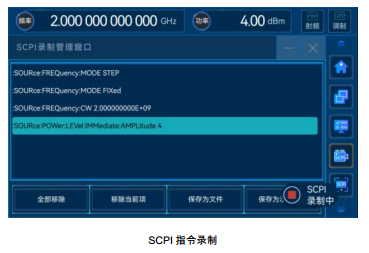

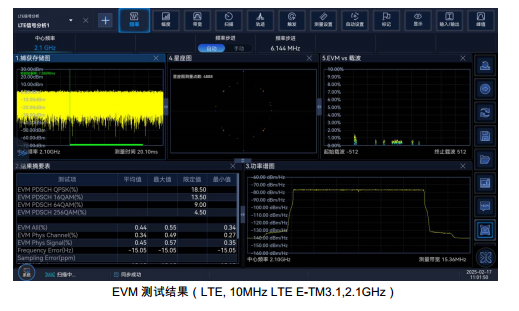

矢量调制精度

（EVM，RMS%，校准后，0dBm，25℃±10℃）

通用调制格式（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式）：

＜1.0%（100MHz＜f≤7.5GHz）

WCDMA（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式）：

＜1.0%（2GHz，0dBm）

5GNR：（Test Model 3.1a，100MHz，256QAM，30kHz SCS）：

＜1.0%（100MHz，3GHz）

邻道功率比（ACLR，校准后，25℃±10℃）

WCDMA：（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式）

＞60dBc (2GHz，0dBm）

5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS）

＞50dBc (3GHz，0dBm））

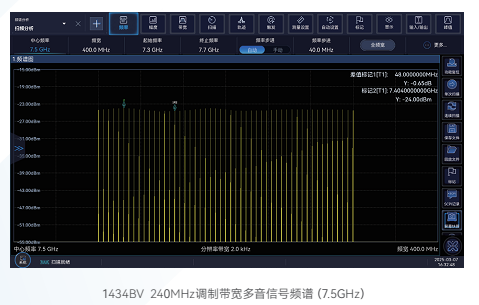

内部调制带宽

（载波900MHz、1.8GHz、2.4GHz、6GHz、7.5GHz）

标配：120MHz（多音，音调数量51，载波≥300MHz，频率间隔2.4MHz）；

选件H31-240：240MHz（多音，音调数量51，载波≥900MHz，频率间隔4.8MHz）

外部调制带宽

（载波3GHz，7GHz）

标配：240MHz（稳幅开环，I通道输入500mVpp正弦波，频响±5.0dB）

内部基带

信号发生器

（额定值）

通道数：2（I 和 Q）

最大码元速率：

标配：37.5Msps

选件 H31-240：75Msps

基带波形内存：1G 样点（4GByte存储容量）

EVM：<0.5%（典型值）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK）

基带模式：数字调制、多音调制、任意波、脉内调制

数字调制生成方式：实时基带

数字调制数据源：PN序列、自定义序列、文件码流

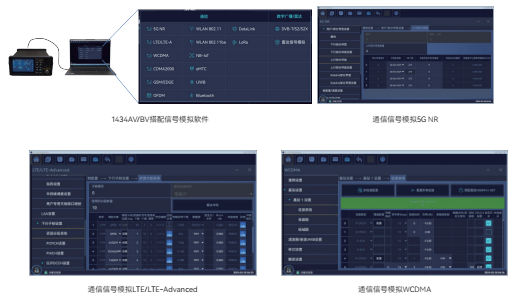

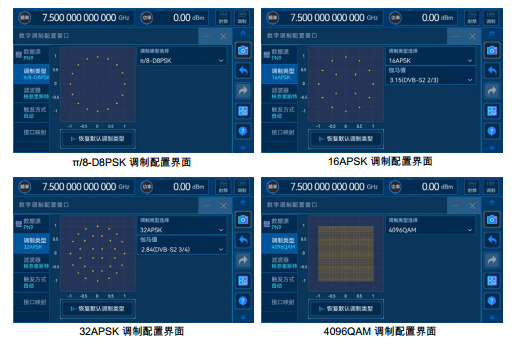

数字调制格式：

PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE

QAM：16、32、64、128、256、512、1024、2048、4096

FSK：2、4、8、16、32、64、自定义FSK

APSK：16APSK、32APSK

ASK、MSK、自定义IQ文件

多音调制最大频率间隔（H31-240）：240MHz

任意波调制最大时钟频率（H31-240）：300MHz

触发模式：连续、单次、门控

触发源：键触发、外部

触发类型：自动、触发、实时、单次忽略重复触发、单次缓冲重复触发、单次实时重复触发、门控高有效、门控低有效

任意波标记:

标记接口数：2

标记类型：不变（文件头自定义）、起始、脉冲、预定义样式、固定开关比

一般特性

射频

输出端口

N型（阴），阻抗50Ω

外形尺寸（宽×高×深）

公称尺寸（不含把手、侧提带、底脚、垫脚、后镶条、接头等突出物）：

（213.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm

重量

＜6kg（型号、选件配置不同，重量不同）

电源

100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应）

功耗

＜100W

温度范围

工作温度：0℃～+40℃；存储温度：-40℃～+70℃
