用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 1466C-V | 信号发生器 / 6kHz～13GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466D-V | 信号发生器 / 6kHz～20GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466E-V | 信号发生器 / 6kHz～33GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466G-V | 信号发生器 / 6kHz～45GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466H-V | 信号发生器 / 6kHz～53GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466L-V | 信号发生器 / 6kHz～67GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H01-130 | 130dB程控步进衰减器 / 用于扩展输出功率动态范围。 / 选配:适用于1466C/D/E/G-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H01-120 | 120dB程控步进衰减器 / 用于扩展输出功率动态范围。 / 选配:适用于1466H/L-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H01-90 | 90dB程控步进衰减器 / 用于扩展输出功率动态范围。 / 选配:适用于1466H/L-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H01-B130 | 通道B 130dB程控步进衰减器 / 用于扩展通道B输出功率动态范围。 / 选配:适用于1466C/D-V，必选1466-H11-B13/B20/BV13/BV20选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H04-1 | 低相位噪声 / 优化相位噪声，10GHz@10kHz：-120dBc/Hz。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H04-2 | 超低相位噪声 / 优化相位噪声，10GHz@10kHz：-128dBc/Hz。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H04-B1 | 通道B低相位噪声 / 优化通道B相位噪声，10GHz@10kHz：-120dBc/Hz。 / 选配:必选1466-H11-B13/B20/BV13/BV20。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H04-B2 | 通道B超低相位噪声 / 优化通道B相位噪声，10GHz@10kHz：-128dBc/Hz。 / 选配:必选1466-H11-B13/B20/BV13/BV20、1466-H04-。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H05-13 | 13GHz大功率输出 / 提高最大输出功率。 / 选配:适用于1466C-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H05-20 | 20GHz大功率输出 / 提高最大输出功率。 / 选配:适用于1466D-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H05-33 | 33GHz大功率输出 / 提高最大输出功率。 / 选配:适用于1466E-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H05-45 | 45GHz大功率输出 / 提高最大输出功率。 / 选配:适用于1466G-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H05-53 | 53GHz大功率输出 / 提高最大输出功率。 / 选配:适用于1466H-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H05-67 | 67GHz大功率输出 / 提高最大输出功率。 / 选配:适用于1466L-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H05-B13 | 13GHz通道B大功率输出 / 提高通道B最大输出功率。 / 选配:适用于1466C-V，需选1466-H11-B13/BV13选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H05-B20 | 20GHz通道B大功率输出 / 提高通道B最大输出功率。 / 选配:适用于1466D-V，需选1466-H11-B20/BV20选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H11-BV13 | 13GHz矢量通道B / 增加通道B，输出100kHz～13GHz矢量信号。 / 选配:适用于1466C/D-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H11-BV20 | 20GHz矢量通道B / 增加通道B，输出100kHz～20GHz矢量信号。 / 选配:适用于1466D-V。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H31-500 | 500MHz调制带宽 / 内部调制带宽为500MHz。 / 选配:1466-H31-500、1466-H31-1000、1466-H31-2000必选其一。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H31-1000 | 1GHz调制带宽 / 内部调制带宽为1GHz。 / 选配:1466-H31-500、1466-H31-1000、1466-H31-2000必选其一。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H31-2000 | 2GHz调制带宽 / 内部调制带宽为2GHz。 / 选配:1466-H31-500、1466-H31-1000、1466-H31-2000必选其一。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H31-B500 | 通道B 500MHz调制带宽 / 通道B内部调制带宽为500MHz。 / 选配:1466-H31-B500、1466-H31-B1000、1466-H31-B2000必选其一，需选1466-H11-BV13或1466-H11-BV20选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H31-B1000 | 通道B 1GHz调制带宽 / 通道B内部调制带宽为1GHz。 / 选配:1466-H31-B500、1466-H31-B1000、1466-H31-B2000必选其一，需选1466-H11-BV13或1466-H11-BV20选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H31-B2000 | 通道B 2GHz调制带宽 / 通道B内部调制带宽为2GHz。 / 选配:1466-H31-B500、1466-H31-B1000、1466-H31-B2000必选其一，需选1466-H11-BV13或1466-H11-BV20选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H32 | 内置基带大容量内存 / 内置基带内存扩展到16GB。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H32-B | 通道B 内置基带大容量内存 / 通道B内置基带内存扩展到16GB。 / 选配:需选1466-H11-BV13或1466-H11-BV20选件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H33 | 宽带外部IQ输入 / 宽带外部IQ输入。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H33-B | 通道B 宽带外部IQ输入 / 通道B宽带外部IQ输入。 / 选配:需选1466-H11-BV13或1466-H11-BV20选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H07 | 100MHz/1GHz参考输入输出 / 支持100MHz或1GHz参考信号输入和输出功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H36 | 相干扩展功能 / 实现相位相干输入输出接口连接。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H94 | 机柜安装套件 / 安装到机柜的专用套件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H98 | 英文套件 / 英文面板和英文操作界面。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H99 | 铝合金运输箱 / 高强度轻便专用铝合金运输箱，带提把和万向滚轮，方便运输。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-H100 | 用户手册（纸质版) / 提供纸质版详细的用户手册。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466C-V-JL | 计量服务 / 提供计量校准服务，提供计量报告 / 选配:适用于1466C-V选配。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466D-V-JL | 计量服务 / 提供计量校准服务，提供计量报告 / 选配:适用于1466D-V选配。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466E-V-JL | 计量服务 / 提供计量校准服务，提供计量报告 / 选配:限1466E-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466G-V-JL | 计量服务 / 提供计量校准服务，提供计量报告 / 选配:限1465G-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466H-V-JL | 计量服务 / 提供计量校准服务，提供计量报告 / 选配:限1465H-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466L-V-JL | 计量服务 / 提供计量校准服务，提供计量报告 / 选配:限1465L-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466C-V-EWT | 保修期以外延长保修 / 保修期以外延长保修1年 / 选配:限1466C-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466D-V-EWT1 | 保修期以外延长保修 / 保修期以外延长保修1年 / 选配:限1466D-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466E-V-EWT1 | 保修期以外延长保修 / 保修期以外延长保修1年 / 选配:限1466E-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466G-V-EWT1 | 保修期以外延长保修 / 保修期以外延长保修1年 / 选配:限1466G-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466H-V-EWT1 | 保修期以外延长保修 / 保修期以外延长保修1年 / 选配:限1466H-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466L-V-EWT1 | 保修期以外延长保修 / 保修期以外延长保修1年 / 选配:限1465L-V选配 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S01 | 任意波调制功能 / 支持任意波数据下载并播放，产生基带信号或实现信号回放。适用于1466-V系列所有型号。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S02 | 多音调制功能 / 实现多音调制功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S03 | 脉内调制功能 / 脉内线性调频、巴克码等功能。适用于1466-V系列所有型号。适用于-V系列。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S04 | 加性高斯白噪声产生功能 / 支持纯噪声发生、加性高斯白噪声（AWGN）及连续波干扰功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S05 | 衰落模拟功能 / 实现最大20条衰落路径，支持纯多普勒、瑞利、莱斯、瑞利+对数正态等衰落类型，支持预设衰落场景模式，可模拟 3GPP 定义的衰落信道模型。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S06 | 波形段文件生成功能 / 实现将数字调制信号生成波形段文件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S07 | 序列文件生成功能 / 实现将多个波形段文件生成序列文件。需选S01任意波选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S08 | 多载波信号产生功能 / 实现多载波信号输出。需选S01任意波选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S08-R | 实时多载波信号产生功能 / 实时数字调制、模拟调制多载波信号输出，需选1466-H31-2000或1466-H31-B2000。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S09 | 跳频信号产生功能 / 实现跳频信号产生功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S11 | 模拟调制功能 / 增加模拟调制功能，包括AM,FM,ΦM。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S12 | 脉冲调制功能 / 增加脉冲调制功能，最小脉宽100ns。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S13 | 窄脉冲调制功能 / 增加脉冲调制功能，最小脉宽20ns。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S14 | 低频输出/函数发生功能 / 增加低频输出及函数发生器功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S15 | 模拟扫描（斜坡扫描）功能 / 增加模拟扫频功能（斜坡扫描）。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S16 | 功率扫描功能 / 增加功率扫描功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S21 | 无线连接信号模拟功能 / 802.11a/b/g/n/ac/ax（WIFI1~ WIFI6）无线连接PPDU、MPDU、A-MPDU等信号模拟，具备前导、数据域、MAC帧、PE、空间映射等多种模块参数设置功能，支持由多个不同调制编码方式的PPDU组成的物理帧块信号模拟。适用于1466-V系列所有型号。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S22 | 无线连接信号模拟功能WIFI7 / 802.11be（WIFI7）无线连接信号模拟。支持对应协议标准、PPDU格式、MAC帧类型、传输模式、PPDU等参数设置。支持多个RU（MRUs）选择，支持增强OFDMA模拟。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S23 | 蓝牙信号模拟 / 支持基本速率（BR）和增强速率（EDR）的蓝牙信号模拟，提供三种传输模式ACL+EDR，SCO，eSCO+EDR；支持低功耗蓝牙（LE）信号的模拟，支持“广播”和“数据”两种通道类型。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S31 | 通信信号模拟GSM/EDGE / 增加通信信号模拟GSM/EDGE功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S32 | 通信信号模拟WCDMA/CDMA2000 / 支持上行/下行链路WCDMA物理层信号模拟；支持同时最多4个基站/用户配置；支持上、下行各种不同类型信道模拟，包括下行DPCH、HS-SCCH、HS-PDS.QPS、HS-PDS.16QAM、HS-PDS.64QAM，上行支持DPCCH、DPDCH、HS-DPCCH、E-DPCCH、E-DPDCH、E-DCH、PRACH、PCPCH等不同信道。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S33 | 通信信号模拟LTE/LTE-Advanced / 增加通信信号模拟LTE/LTE-Advanced功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S34 | 通信信号模拟5G NR / 增加通信信号模拟5G NR功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S35 | 通信信号模拟NB-Iot / 增加通信信号模拟NB-Iot功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S36 | 通信信号模拟eMTC / 3GPP R15版本eMTC标准的帧结构、同步信号、参考信号、PBCH、MPDCCH、PDSCH、PUCCH、PUSCH、PRACH信号生成设置。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S37 | 通信信号模拟OFDM / 支持灵活参数配置生成定制的OFDM、f-OFDM、GFDM、UFMC、FBMC信号。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S50 | 雷达信号模拟 / 模拟产生复杂脉冲包络、调制、重频特征的雷达脉冲信号。脉冲包络包括矩形、梯形、升余弦、根升余弦、指数等，脉内调制包括线性调频、非线性调频、三角调频、BPSK、QPSK、巴克码等，脉冲重频包括重频参差、重频抖动、重频滑变等。支持脉内复合调制信号编辑，可实现多调制雷达脉冲信号模拟产生。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1466-S61 | 数字广播信号模拟DVB-H/T/T2/S2/S2X / 支持DVB-H、DVB-T、 DVB-T2、 DVB-S2X协议；支持根据协议标准进行数据进行信道编码，包括加扰、交织、外码(BCH)、码率为1/4到31/45的内码(LDPC)；可配置基带(BB)头、VL-SNR头、TS头、GSE头；支持DVB-S2调制方案：QPSK、8APSK、8PSK、16APSK、32APSK、64APSK、128APSK、256APSK； VL-SNR模式下支持QPSK、π/2BPSK；支持导频的插入与配置；支持超帧配置、 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数

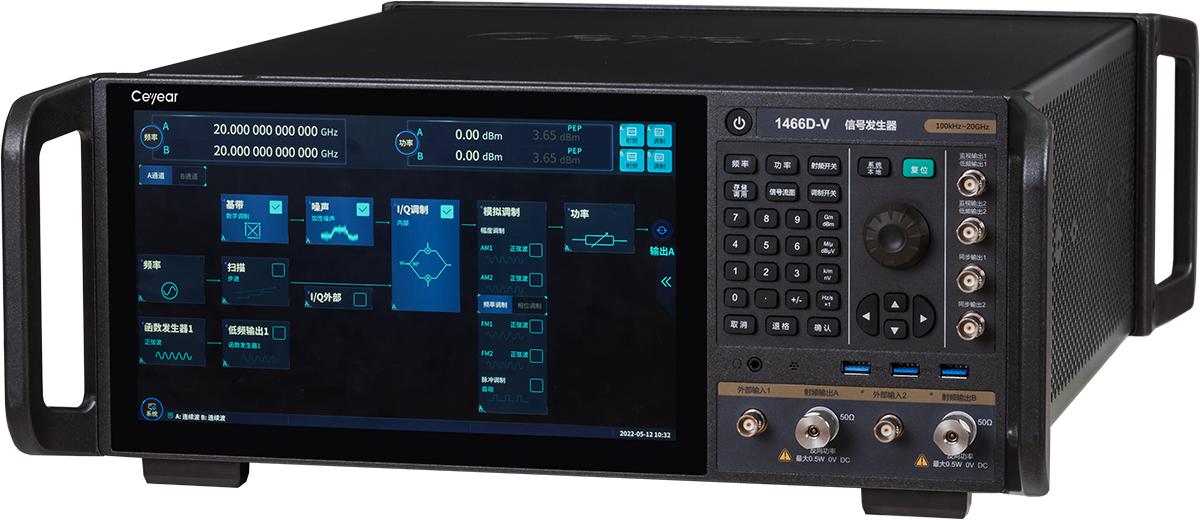

产品概述

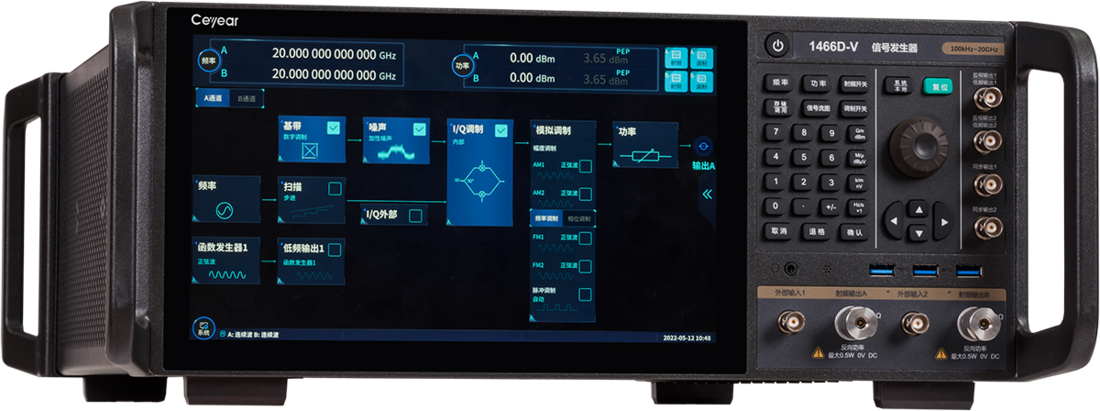

1466-V系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、射频调制带宽大、信号频谱纯度高，具有高准确度和大动态范围的功率输出，以及出色的矢量调制精度和ACPR性能，搭配单机双射频通道和多机级联的设计，可满足您各类测试要求。模拟调制、数字调制、衰落模拟、AWGN等丰富的内置功能让日常测试更加便捷。配合模拟软件实现多场景信号仿真模拟，让支撑无线通信、移动通信等复杂场景测试得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、SCPI命令录制、操控界面自定义和基带波形预览等一系列新功能，打造用户的测试幸福感。1466C/D/E/G/H/L-V信号发生器是通信等尖端技术领域从元器件级到系统级高标准测试的理想选择。
功能特点

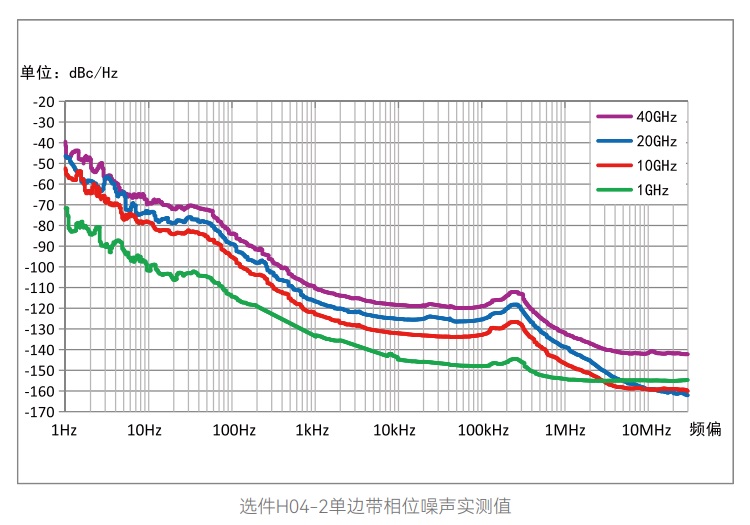

出色的频谱纯度，让尖端测试更从容
1466V系列信号发生器支持高纯频谱信号输出（测量值），1GHz载波单边带（SSB）相位噪声-147dBc/Hz@10kHz频偏，10GHz载波-132dBc/Hz@10kHz频偏；20GHz宽带底部噪声–161dBc/Hz@30MHz频偏；10GHz载波杂散<-80dBc，谐波<-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。

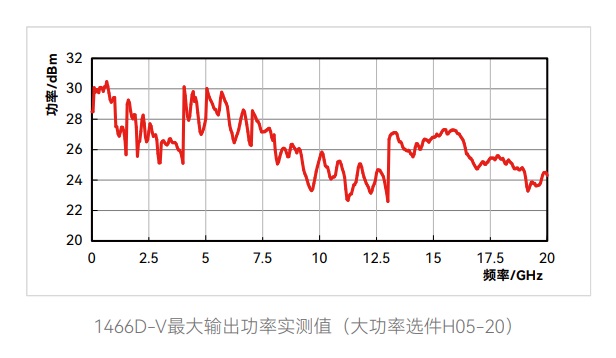

大动态范围、高准确度功率输出
1466-V系列信号发生器最大输出功率测量值：5GHz为+27dBm，20GHz为+24dBm， 30GHz为+25dBm，60GHz为+22dBm。最小输出功率-150dBm（可设置），动态范围超过170dB。具有优异的功率准确度指标，典型值<0.5dB（20GHz以下）。

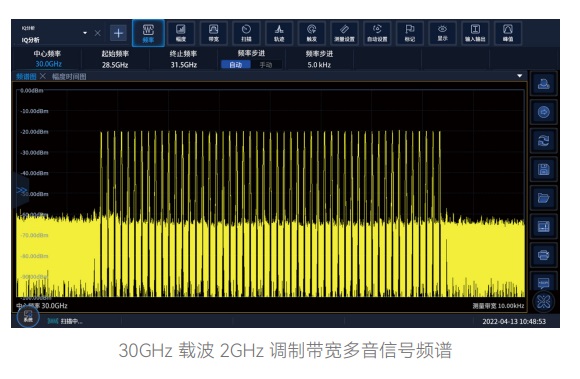

2GHz射频调制带宽，轻松面对宽带测试挑战
1466-V系列信号发生器能够提供最大5GHz射频调制带宽，根据不同应用场景，支持200MHz、500MHz、1GHz、2GHz、5GHz带宽灵活选配，使用外部宽带基带信号输入时射频调制带宽高达5GHz。无论现在的5G通信还是未来的6G通信，出众的调制带宽性能可轻松面对测试挑战。

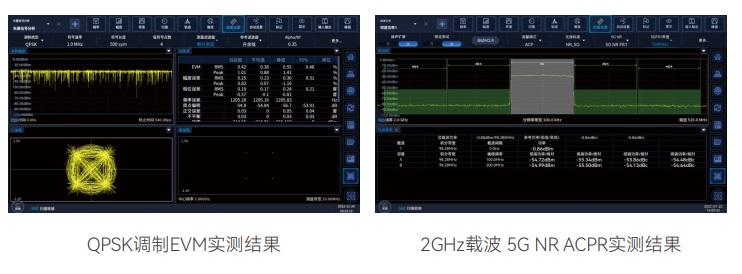

优异的矢量调制精度，胜任通信设备标定与测试
1466-V系列信号发生器具备优异的矢量调制精度，QPSK调制EVM测量值0.4%（2GHz载波）。具有优良的邻道功率比，5GNR ACPR＜-55dBc@2GHz载波，＜-45dBc@42.5GHz载波。能够胜任通信设备研发中的性能评估及产线中的通信设备性能检测。

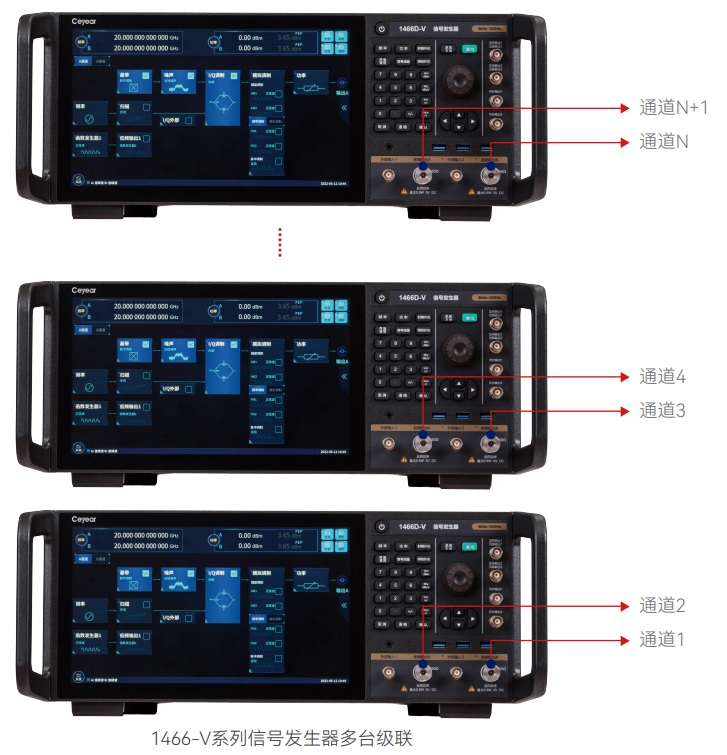

多机级联，实现多源相参激励
支持多机级联，可为MIMO、波束赋形、信号分集测试提供解决方案。

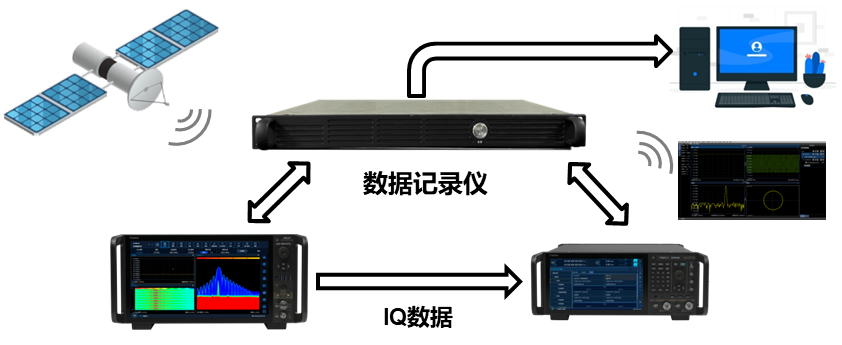

高速数据回放（光口）
支持基于高速数据（光口）的数据记录仪连接，搭建采集记录与回放系统。

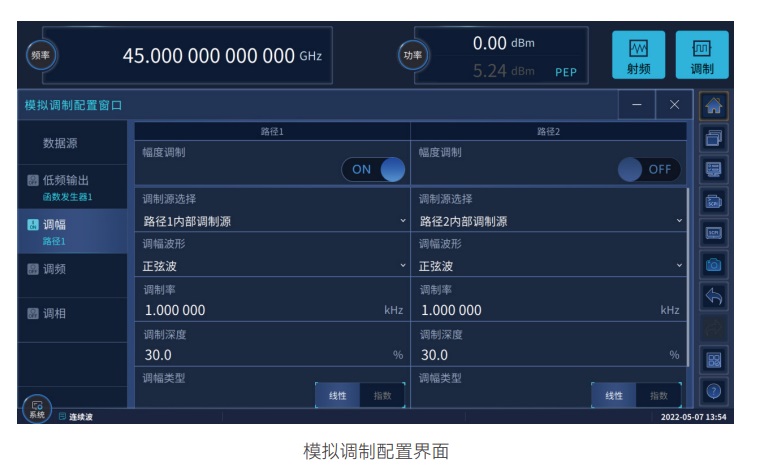

齐全的模拟调制
支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。

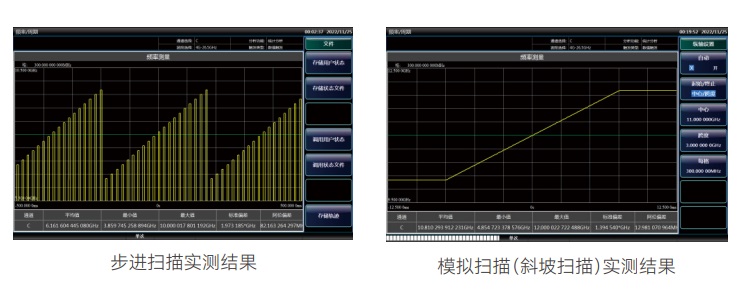

多样式扫描功能
支持步进扫描、列表扫描、模拟扫描（斜坡扫描）、功率扫描功能。

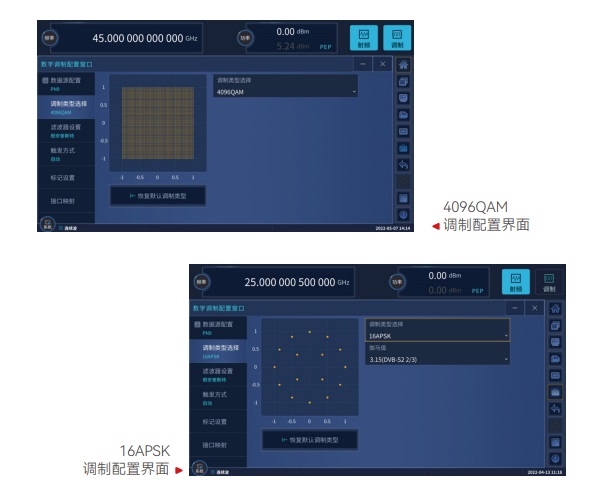

全面的标准数字调制样式
多达30多种数字标准调制信号（PSK、FSK、QAM、APSK）的产生，囊括了数字通信所有重要频段和调制样式。

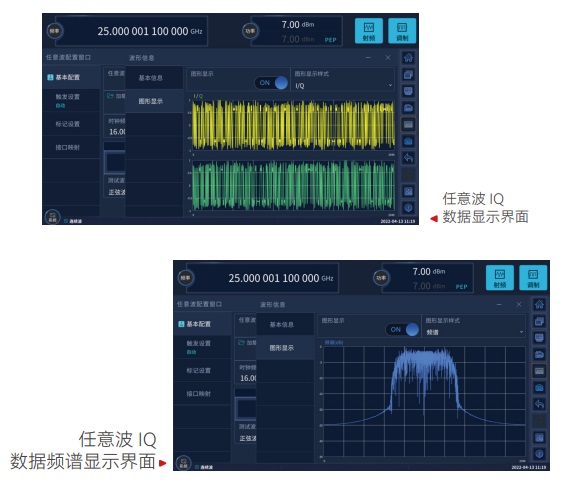

任意波播放
支持用户自定义任意波数据变采样率播放功能。配合便捷基带预览功能方便您第一时间在时域和频域验证数据的正确性。

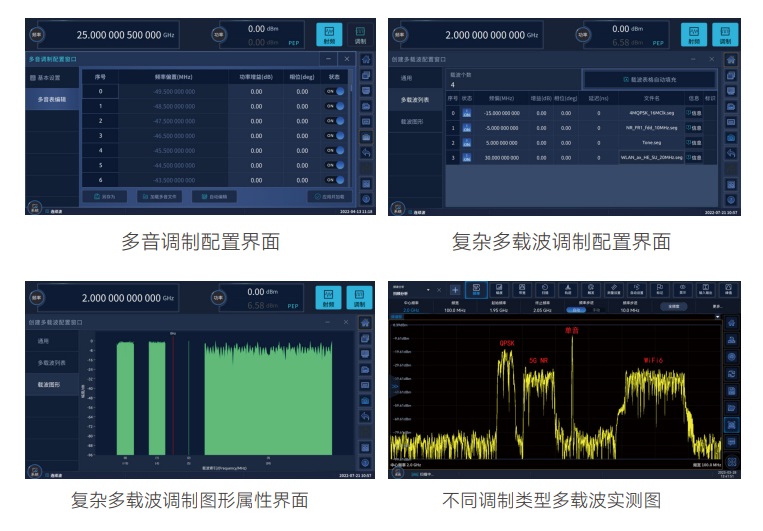

多载波
支持连续波多音及复杂多载波调制功能，让复杂信号场景构建变得轻松。

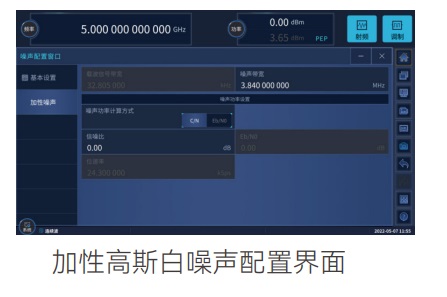

多类型加噪
支持纯噪声、加性高斯噪声、连续波干扰等加噪功能。

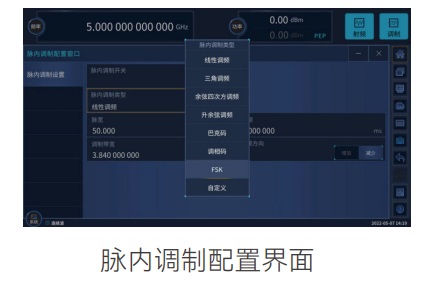

脉内调制
支持包括线性调频、巴克码、调相码等多类型脉内调制。
实时衰落模拟
最大衰落路径20条，支持纯多普勒、瑞利、莱斯、瑞利+对数正态等衰落类型，支持预设衰落场景模式，可模拟3GPP定义的衰落信道模型。

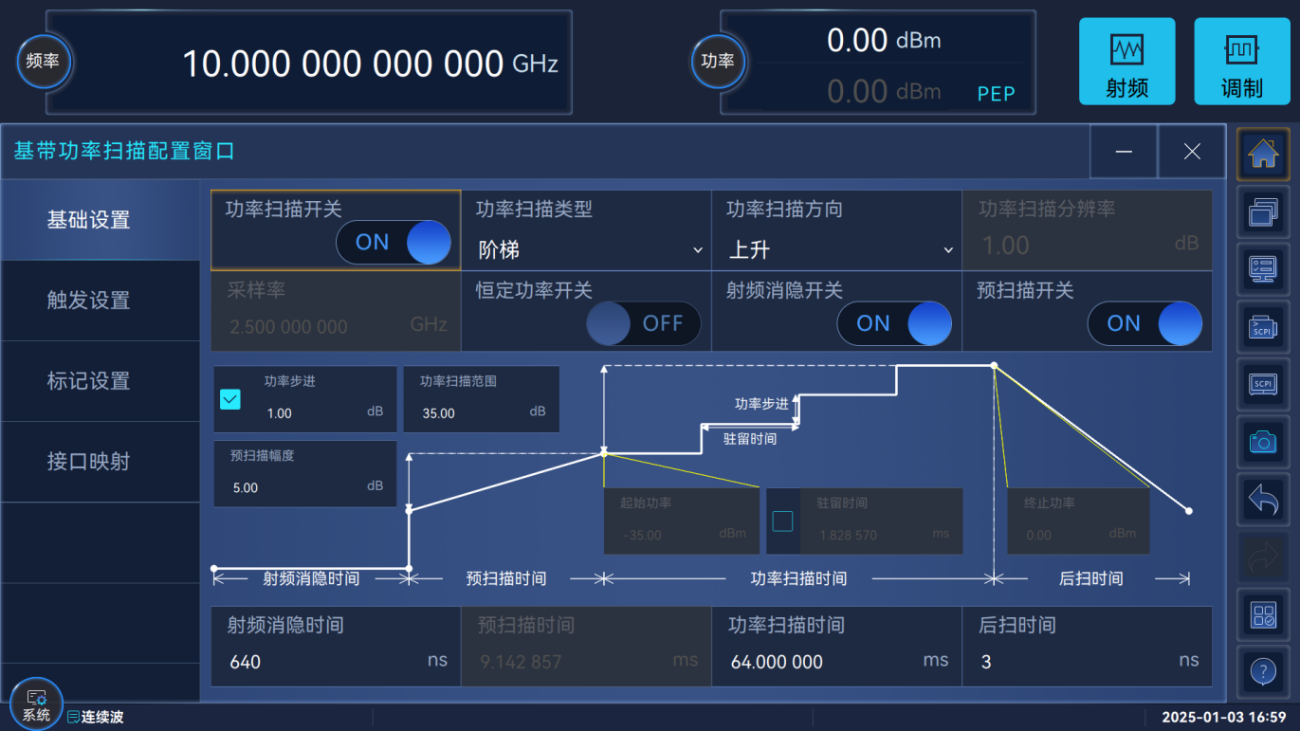

基带功率扫描
基于数字基带的功率扫描信号与传统功率扫描信号相比，具有幅度线性度高、扫描速度快、精度高、射频输出功率40-50dB动态范围，支持射频消隐、预扫描、上升时间、下降时间灵活定制，支持扫描过程标记输出等特点，可支持百纳秒级别的快速扫描。基带功率扫描产生的信号的主要应用领域是放大器测试。

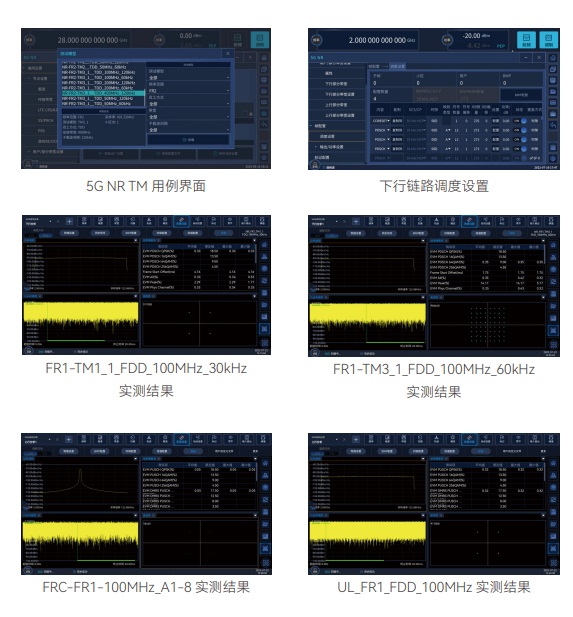

移动通信信号模拟
面向移动通信基站或终端研制和生产，以及移动通信设备入网验证和核准中必须的射频一致性测试，支持任意波播放和内嵌软件一键实时模拟标准协议信号，内嵌软件包含5G NR（R17）、LTE、WCDMA、CDMA2000、GSM/EDGE标准协议选件，支持全量参数设置、载波聚合与跨载波调度（5G NR）、时频资源显示。

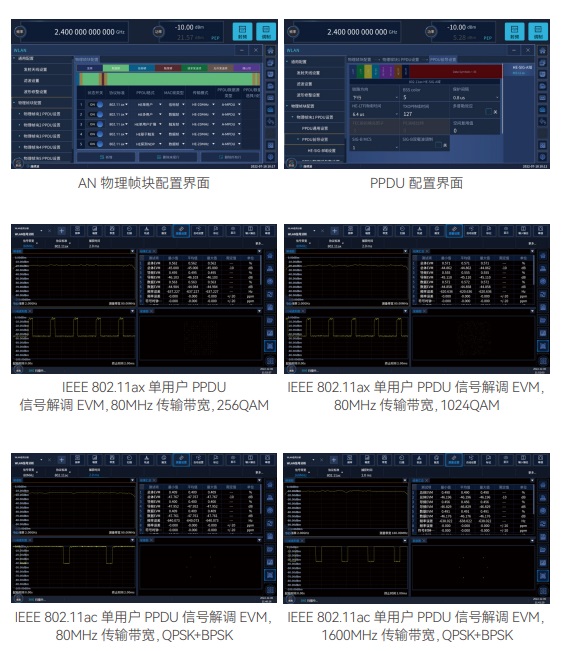

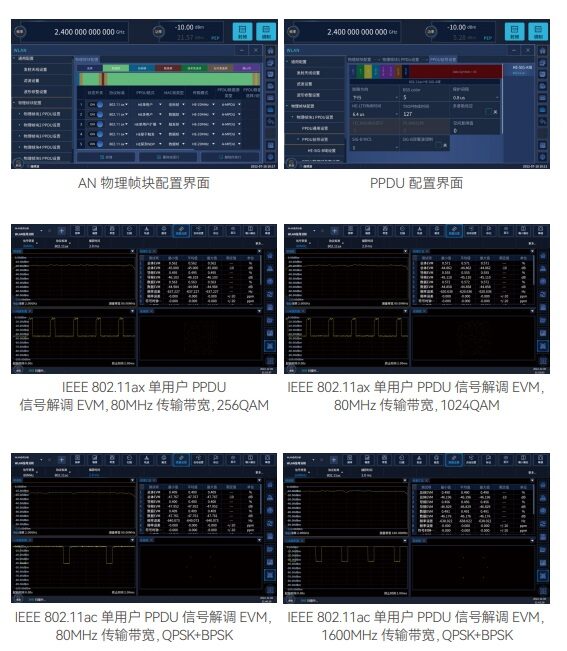

WLAN信号模拟
面向无线通信终端研制、生产的测试，具备802.11a/b/g/n/ac/ax无线连接PPDU、MPDU、A-MPDU等信号模拟，支持由多个不同调制编码方式的PPDU组成的物理帧块信号模拟。

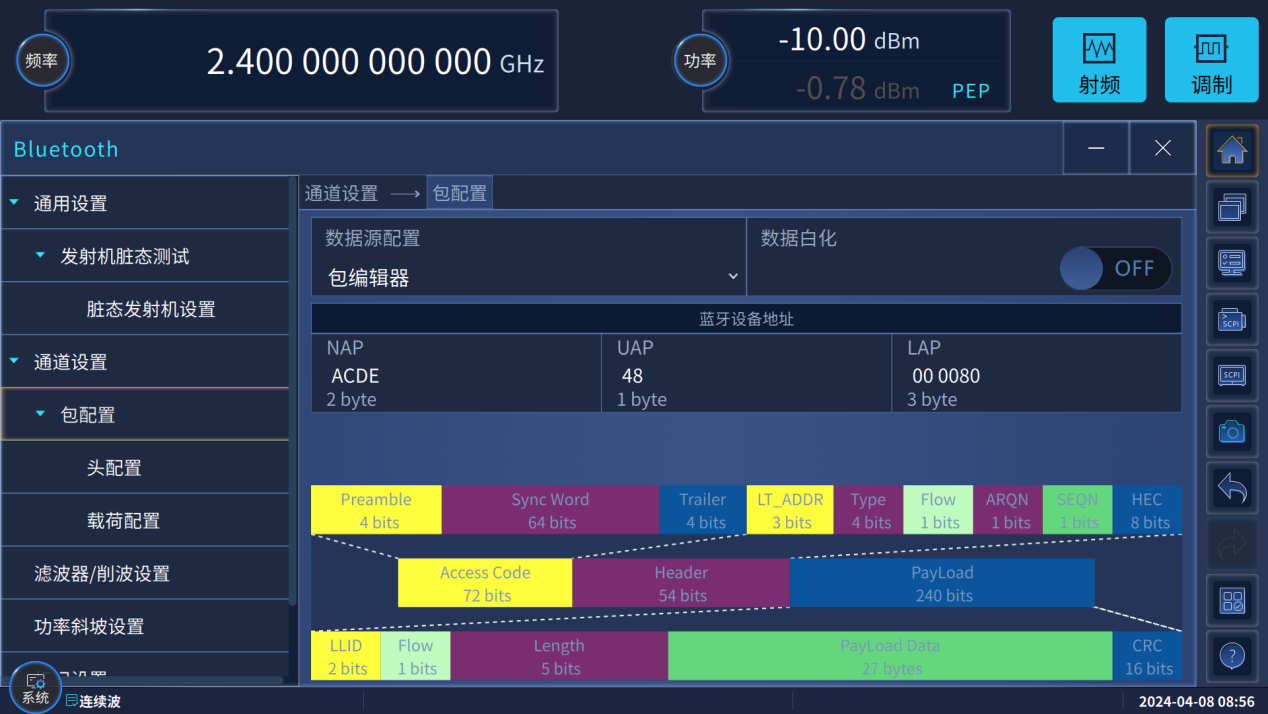

短距通信信号模拟
面向短距通信，支持蓝牙信号、UWB、LoRa模拟选件，支持基本速率（BR）和增强速率（EDR）的蓝牙信号模拟，提供三种传输模式ACL+EDR，SCO，eSCO+EDR；支持低功耗蓝牙（LE）信号的模拟，支持“广播”和“数据”两种通道类型。支持HRP UWB，MB-OFDM UWB信号模拟，满足终端设备、芯片研制、生产测试。

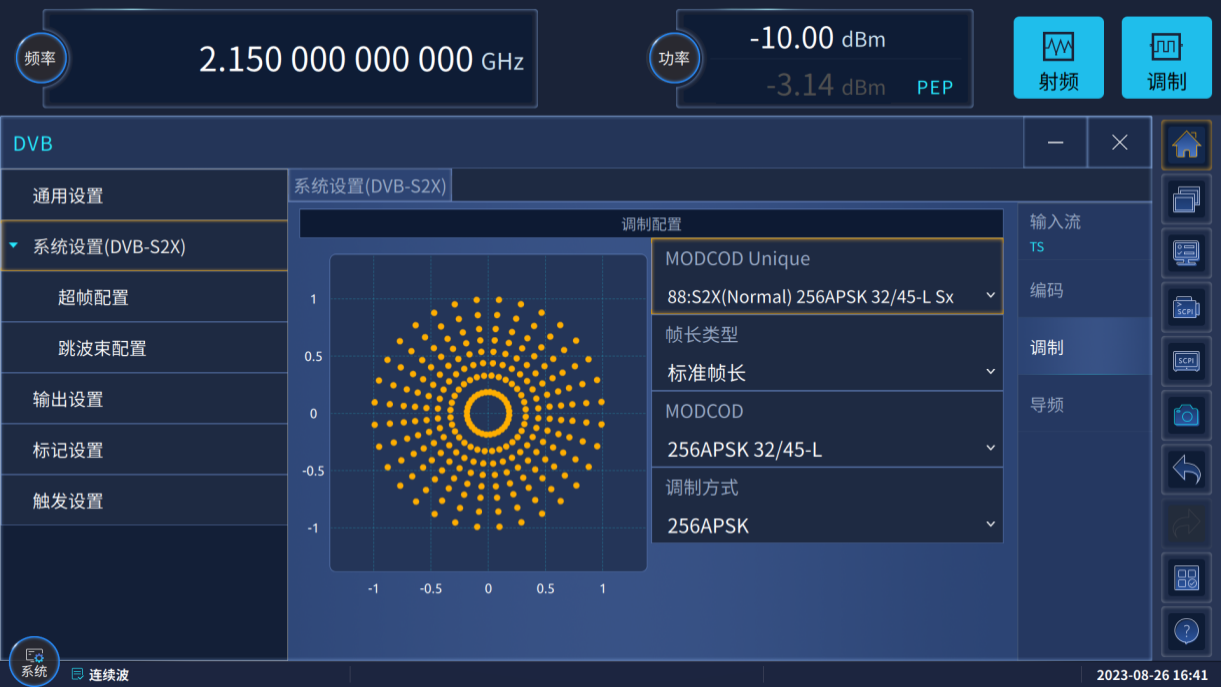

卫星通信信号模拟
面向卫星通信场景新应用，支持DVB-H/T/T2/S2/S2X以及卫星通信回传通道场景扩展（DVB-RCS2）信号模拟选件，满足卫星数字视频广播设备的研发、生产、入网测试核准等多种测试激励需求。配合5G NR、OFDM选件，可支持物理层共存场景模拟。同时具备5G蜂窝及DVB卫星信号物理层参数配置的波形定义，在协议改进和优化阶段尤为重要。OFDM信号模拟选件支持灵活的参数配置，可用于各种基于OFDM调制的系统性能测试和验证，以及基于OFDM技术的新系统研发。

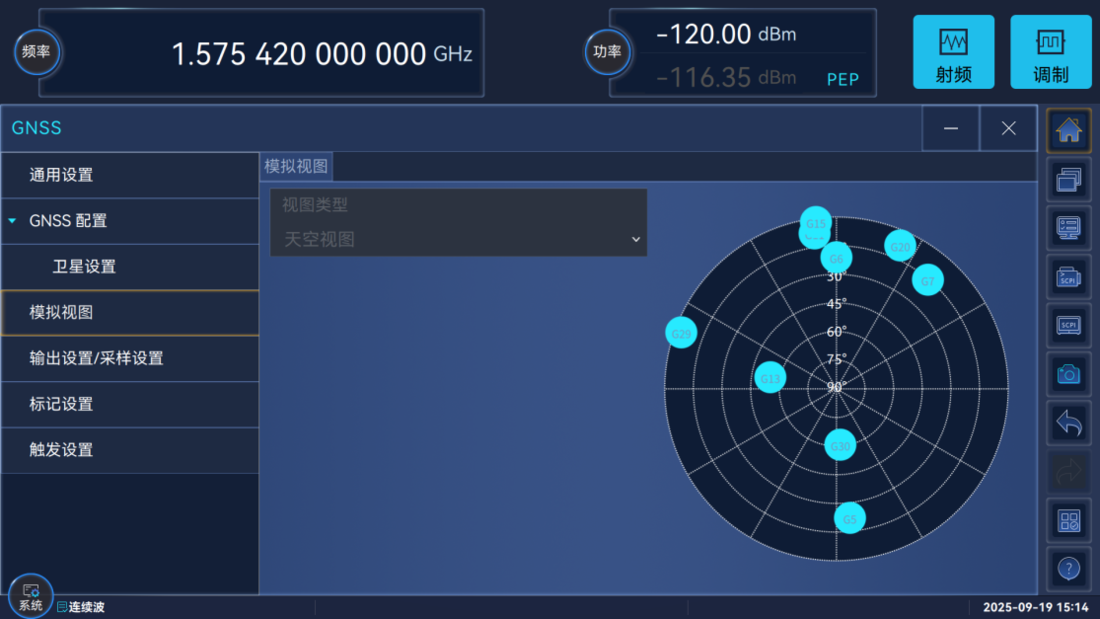

卫星导航信号模拟
面向卫星导航定位模组核心模块测试，支持GPS/BD等星座典型频段的信号仿真输出，支持GNSS接收灵敏度测试、首次定位时间测试, 支持单星座导航、多星座导航模式；最大可见星数12颗，最大模拟信道数目：12个。可调节配置可见卫星数量，能够模拟静态、动态载体的运动特性、仿真生成用户运动轨迹。

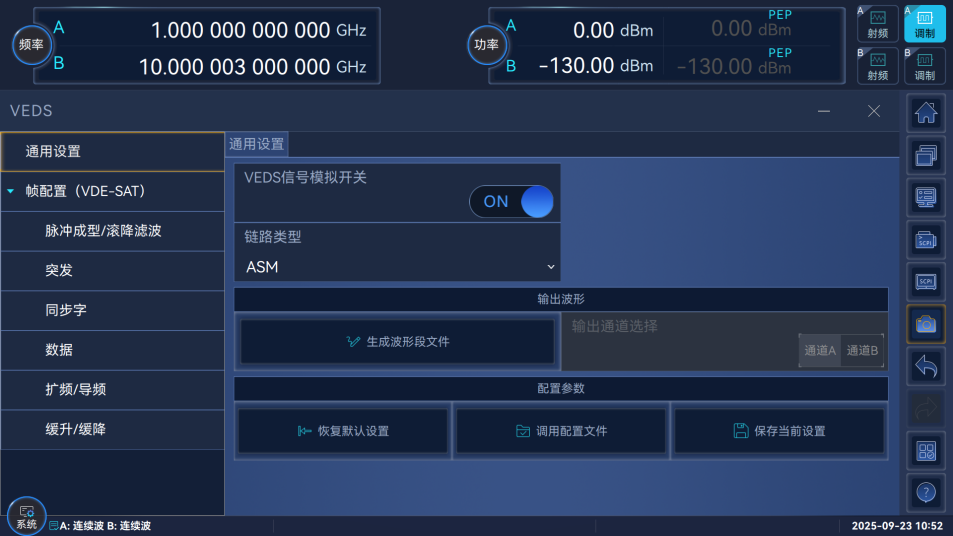

面向船舶、飞机的识别监视信号模拟
支持VHF海上移动频段中自动识别系统AIS，应用特定消息ASM、甚高频数据交换系统VDE（VDE-TER、VDE-SAT）信号模拟。支持ADS-B卫星导航的航空监视系统信号模拟，可模拟空中位置消息、航空器识别消息、场面位置消息、记载速度消息。支持ACARS飞机通信寻址与报告系统信号模拟。

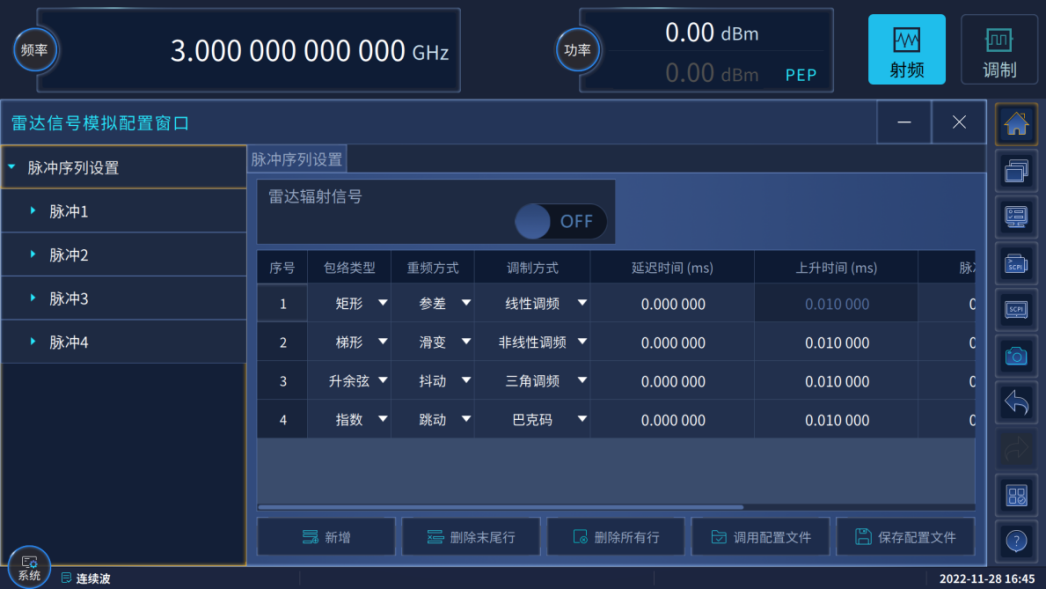

雷达信号模拟
1466-V系列信号发生器结合雷达信号模拟选件1466-S50可以模拟多种雷达信号，可产生具有脉内调制的脉冲串雷达信号，可模拟脉冲重频雷达信号，可设置脉冲的包络形状。脉内调制方式包括线性调频、非线性调频、三角调频、BPSK、QPSK、巴克码等。重频类型包括重频参差、重频抖动、重频滑变、重频跳动。脉冲包络主要包括矩形、梯形、升余弦、根升余弦、指数等。

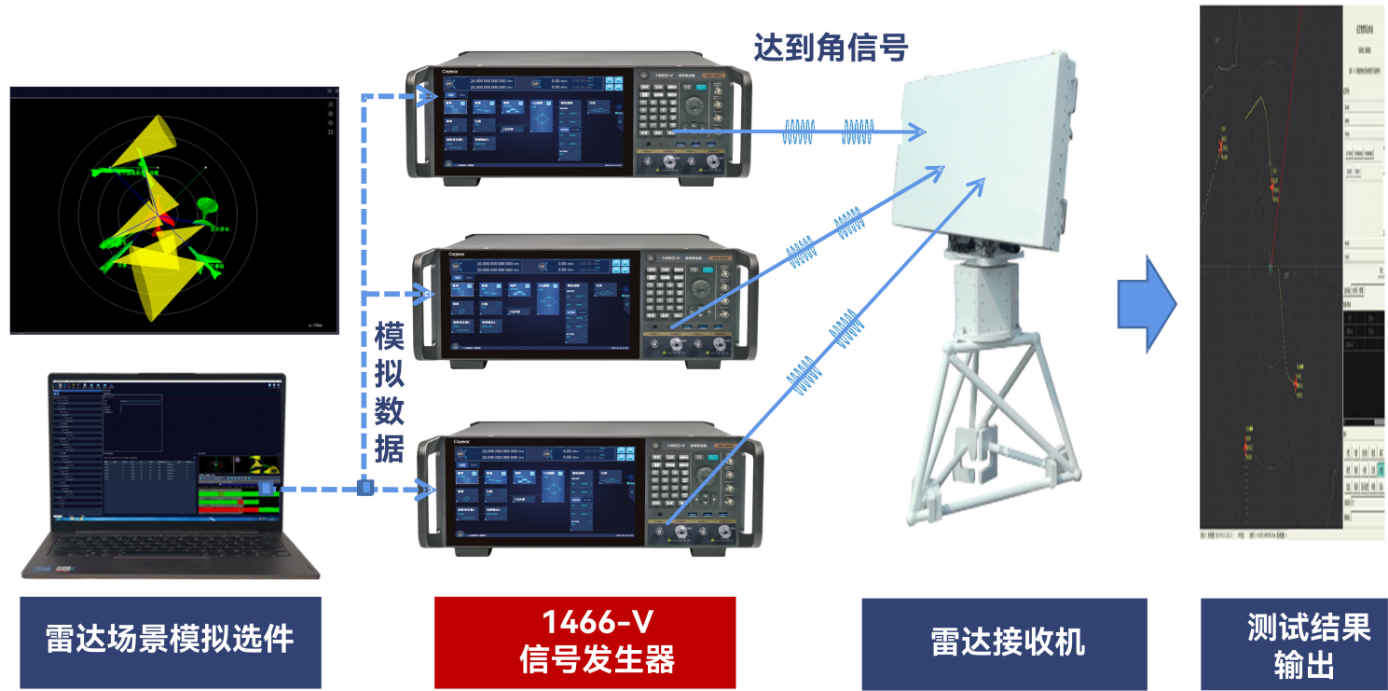

雷达场景信号模拟
1466-V系列信号发生器结合雷达场景模拟软件选件1466-S55-01/02/03/04可以将标准仪表变成灵活多变的复杂电磁环境信号模拟器，实现将外场的电磁环境试验搬到实验室内。
雷达场景模拟软件选件1466-S55-01/02/03/04能够通过对相关特性参数的设置，完成对大场景多雷达动态电磁环境信号的仿真模拟，并通过网络接口驱动单台/多台信号发生器实现雷达辐射信号的模拟产生，用于满足用户对雷达辐射信号环境构建和阵列接收设备内场半实物仿真模拟测试的相关需求。
雷达场景模拟软件可以构建用户所需的多平台多雷达多接收动态电磁场景，应用雷达信号空间传播算法计算从辐射源天线到达接收端各个接收天线口面的信号载波频率、脉冲到达时间、脉冲宽度、脉冲幅度、多普勒频移等多种信号特征。
雷达场景模拟-基础功能选件1466-S55-01通过多层次的参数编辑，提供常规雷达辐射电磁环境信号仿真功能。实现包括天线扫描（圆周、圆锥、螺旋、跟踪等）、天线方向图（辛克、高斯、自定义等）、脉宽/周期的参差和抖动等在内的多制式信号建模。
雷达场景模拟-复杂信号模拟功能选件 1466-S55-02提供全面逼真的雷达信号脉内调制样式、相控阵天线扫描类型等的配置参数，实现包括脉内调制（线性调频、PSK、FSK等）、相控阵天线扫描（双向栅扫等）、天线极化（水平、垂直等）等在内的复杂雷达信号模拟。
雷达场景模拟-动态场景模拟功能选件1466-S55-03通过对多类型收发平台包括坐标系、位置、速度、偏航角、俯仰角、横滚角等在内的路点参数的设置，实现对收发平台运动属性与姿态属性的定义。应用雷达信号空间传播算法，精确模拟雷达辐射源的到达时间、信号频率等特征，实现多雷达动态场景的模拟与仿真；并提供仿真场景推演、脉冲发生情况统计等多域可视化关联显示。
雷达场景模拟-到达角模拟功能选件1466-S55-04通过对被测设备接收通道相关参数的设置，根据雷达信号传播模型，改变各接收通道接收信号的时间延迟、接收功率、多普勒频移、相位等属性，通过冲突优化算法，为各信号发生器提供相应的相参雷达脉冲描述字（PDW）序列，实现对多通道相参雷达到达信号的仿真模拟。

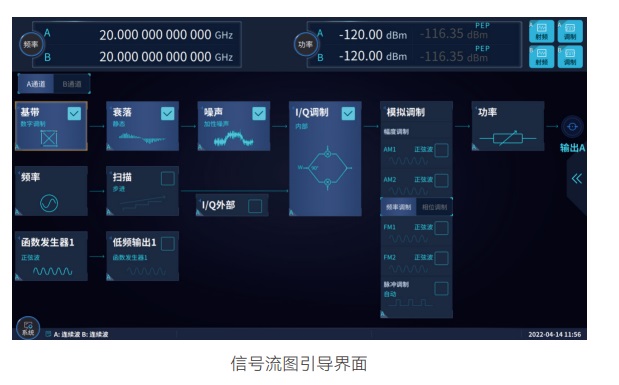

可触控图形引导交互
采用11.6吋高分辨率触摸屏，清晰展现主要参数及仪表状态信息，配合信号流图引导界面，让显示更直观，交互更友好。

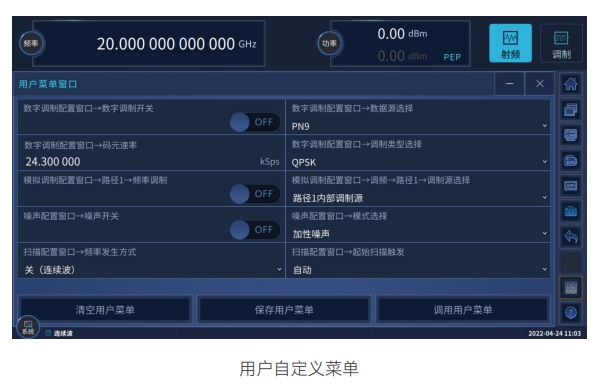

用户操控界面灵活编辑
支持用户自定义菜单，根据测试习惯，量身定制个性化用户操控界面，实现一个窗口内的多功能操作，避免菜单过深、反复查找的困扰。

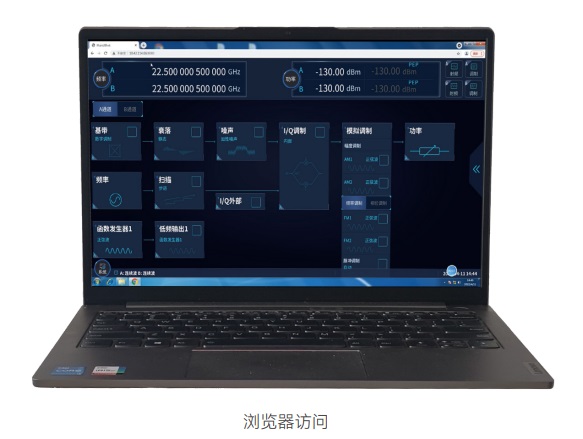

支持跨平台客户端操控
跨平台客户端及浏览器访问操控。支持多个客户端同时连结，仪器工作状态同步刷新。支持移动设备的Web浏览器访问控制。

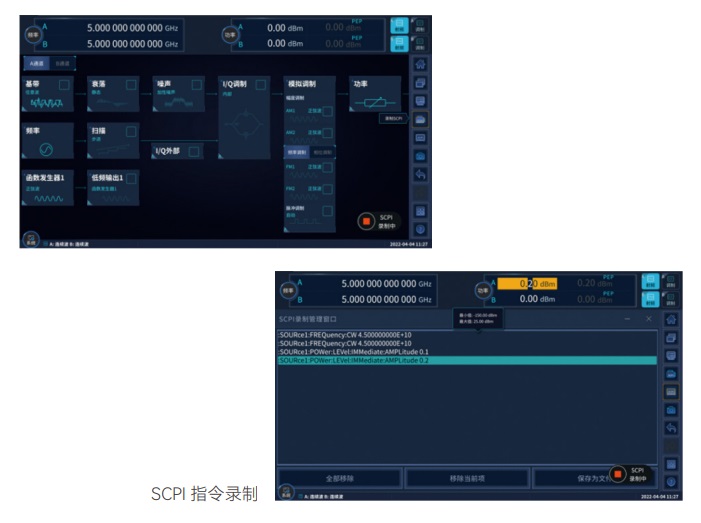

SCPI指令同步录制，脚本一键生成
不仅可以一键导出录制的SCPI指令，还能自动生成VS（C++、C#）、Qt、Matlab、LabView程控示例工程，让程控更简单。
技术指标
频率特性 | |||||||||||||||||||||||||||
频率范围 | 1466C-V信号发生器6kHz～13GHz 1466D-V信号发生器6kHz～20GHz 1466E-V信号发生器6kHz～33GHz 1466G-V信号发生器6kHz～45GHz 1466H-V信号发生器6kHz～53GHz 1466L-V信号发生器6kHz～67GHz （最高频率至72GHz） | 频率 | N（内部YO谐波次数） | ||||||||||||||||||||||||
6kHz≤f≤10MHz | — | ||||||||||||||||||||||||||
10MHz＜f＜50MHz | — | ||||||||||||||||||||||||||
50MHz≤f≤62.5MHz | 1/256 | ||||||||||||||||||||||||||
62.5MHz＜f≤125MHz | 1/128 | ||||||||||||||||||||||||||
125MHz＜f≤250MHz | 1/64 | ||||||||||||||||||||||||||
250MHz＜f≤500MHz | 1/32 | ||||||||||||||||||||||||||
500MHz＜f≤1GHz | 1/16 | ||||||||||||||||||||||||||
1GHz＜f≤2GHz | 1/8 | ||||||||||||||||||||||||||
2GHz＜f≤4GHz | 1/4 | ||||||||||||||||||||||||||
4GHz＜f≤8GHz | 1/2 | ||||||||||||||||||||||||||
8GHz＜f≤20GHz | 1 | ||||||||||||||||||||||||||
20GHz＜f≤40GHz | 2 | ||||||||||||||||||||||||||
40GHz＜f≤67GHz | 4 | ||||||||||||||||||||||||||
频率分辨率 | 0.001Hz | ||||||||||||||||||||||||||
频率准确度 | ±3×10-8 （出厂校准准确度，25℃±10℃） | ||||||||||||||||||||||||||
频率温度 稳定度 | 标配、H04-1选件：±5×10-8 H04-2选件：±1×10-8 | ||||||||||||||||||||||||||
频率切换时间 | ＜15ms | ||||||||||||||||||||||||||
时基老化率 （典型值） | ±5×10 -10 /天（连续通电30天后），±5×10-8/年 | ||||||||||||||||||||||||||
参考输出 | 频率 | 10MHz | 100MHz/1GHz（选件H07） | ||||||||||||||||||||||||
功率 | >+4dBm，至50Ω负载 | 功率>-3dBm，阻抗50Ω | |||||||||||||||||||||||||
参考输入 | 频率 | 1～100MHz，步进1Hz | 100MHz/1GHz（选件H07） | ||||||||||||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | -3dBm～+5dBm，输入阻抗50Ω | |||||||||||||||||||||||||
扫描特性 | |||||||||||||||||||||||||||
扫描模式 | 步进扫描列表扫描模拟扫描（斜坡扫描，选件S15） | ||||||||||||||||||||||||||
功率扫描（选件S16） | |||||||||||||||||||||||||||
模拟扫描 （斜坡扫描） （选件S15） | 最大扫描速度 | f>4GHz | 400MHz/ms | ||||||||||||||||||||||||
扫描准确度 | ±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内） | ||||||||||||||||||||||||||
功率特性 | |||||||||||||||||||||||||||
最小功率(25℃±10℃) | 型号 | 标配 | 程控步进衰减器选件H01-120/130/B130 | ||||||||||||||||||||||||
1466C/D/E/G-V | -10dBm （可设-20dBm） | 选件H01-130/B130： 6kHz≤f＜100kHz：-110.0dBm（可设置-150dBm） f≥100kHz：-130.0dBm（可设置-150dBm） | |||||||||||||||||||||||||
1466H/L-V | -10dBm （可设-20dBm） | 选件H01-120： 6kHz≤f＜100kHz：-110.0dBm（可设置-140dBm） f≥100kHz：-120.0dBm（可设置-140dBm） | |||||||||||||||||||||||||
最大功率1 （连续波，25°C±10°C） | 1466C-V | ||||||||||||||||||||||||||
频段 | 标配/选件H01-130/ H01-B130 | 选件H05-13/ H05-B13 | 选件H01-130+H05-13/ H01-B130+H05-B13 | ||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||||||||||||
50MHz＜f≤13GHz2 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||
1466D-V | |||||||||||||||||||||||||||
频段 | 标配/选件H01-130/ H01-B130 | 选件H05-20/ H05-B20 | 选件H01-130+H05-20/ H01-B130+H05-B20 | ||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||||||||||||
50MHz＜f≤20GHz2 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||
1466E-V | |||||||||||||||||||||||||||
频段 | 标配/选件H01-130/ H01-B130 | 选件H05-33/ H05-B33 | 选件H01-130+H05-33/ H01-B130+H05-B33 | ||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||||||||||||
50MHz＜f≤6GHz2 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||
6GHz＜f≤18GHz | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||
18GHz＜f≤30GHz | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||||||||||||
30GHz＜f≤33GHz | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||
1466G-V | |||||||||||||||||||||||||||
频段 | 标配/选件H01-130/ H01-B130 | 选件H05-45/ H05-B45 | 选件H01-130+H05-45/ H01-B130+H05-B45 | ||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||||||||||||
50MHz＜f≤6GHz2 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||
6GHz＜f≤18GHz | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||
18GHz＜f≤30GHz | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||||||||||||
30GHz＜f≤40GHz | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||
40GHz＜f≤45GHz | ≥+12.0 | ≥+14.0 | ≥+13.0 | ||||||||||||||||||||||||
1466H-V | |||||||||||||||||||||||||||
频段 | 标配/选件H01-120 | 选件H05-53 | 选件H01-120+H05-53 | ||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+12.0 | ≥+12.0 | ||||||||||||||||||||||||
50MHz＜f≤35GHz2 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||||||||||||
35GHz＜f≤40GHz | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||||||||||||
40GHz＜f≤53GHz | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||||||||||||
1466L-V | |||||||||||||||||||||||||||
频段 | 标配/选件H01-120 | 选件H05-67 | 选件H01-120+H05-67 | ||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+12.0 | ≥+12.0 | ||||||||||||||||||||||||
50MHz＜f≤35GHz2 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||||||||||||
35GHz＜f≤40GHz | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||||||||||||
40GHz＜f≤53GHz | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||||||||||||
53GHz＜f≤65GHz | ≥+8.0 | ≥+18.0 | ≥+16.0 | ||||||||||||||||||||||||
65GHz＜f≤67GHz | ≥+8.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||||||||||||
功率准确度 （25°C±10°C） | 标配 | ||||||||||||||||||||||||||
功率（dBm） 频率 | -10dBm≤P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P | ||||||||||||||||||||||||
6kHz≤f≤50MHz | ±1.0dB | ±1.0dB | — | ||||||||||||||||||||||||
50MHz＜f≤3GHz | ±0.5dB | ±0.5dB | ±1.0dB | ||||||||||||||||||||||||
3GHz＜f≤20GHz | ±0.9dB | ±0.9dB | ±1.2dB | ||||||||||||||||||||||||
20GHz＜f≤40GHz | ±1.0dB | ±1.0dB | — | ||||||||||||||||||||||||
40GHz＜f≤50GHz | ±1.3dB | ±1.3dB | — | ||||||||||||||||||||||||
50GHz＜f≤67GHz | ±1.8dB | ±1.8dB | — | ||||||||||||||||||||||||
H01-130/120/B130程控步进衰减器选件 | |||||||||||||||||||||||||||
功率（dBm） 频率 | -120dBm≤P≤-90dBm | -90dBm＜P≤-50dBm | -50dBm＜P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P | ||||||||||||||||||||||
6kHz≤f≤50MHz | — | ±1.5dB | ±1.0dB | ±1.0dB | — | ||||||||||||||||||||||
50MHz＜f≤3GHz | ±1.2dB | ±0.7dB | ±0.5dB | ±0.5dB | ±1.0dB | ||||||||||||||||||||||
3GHz＜f≤20GHz | ±1.8dB | ±0.9dB | ±0.9dB | ±0.9dB | ±1.2dB | ||||||||||||||||||||||
20GHz＜f≤40GHz | — | ±1.2dB | ±1.0dB | ±1.0dB | — | ||||||||||||||||||||||
40GHz＜f≤50GHz | — | ±1.5dB | ±1.3dB | ±1.3dB | — | ||||||||||||||||||||||
50GHz＜f≤67GHz | — | ±2.0dB | ±1.8dB | ±1.8dB | — | ||||||||||||||||||||||
功率分辨率 | 0.01dB | ||||||||||||||||||||||||||
功率温度稳定性 | 0.02dB/℃（典型值3） | ||||||||||||||||||||||||||
输出阻抗 | 50Ω（额定值） | ||||||||||||||||||||||||||
源驻波比VSWR （内稳幅，典型值） | 6kHz≤f≤20GHz | ＜1.6 | |||||||||||||||||||||||||
20GHz＜f≤40GHz | ＜1.8 | ||||||||||||||||||||||||||
40GHz＜f≤67GHz | ＜2.0 | ||||||||||||||||||||||||||
最大反向功率 | 0.5W（0V DC）（额定值） | ||||||||||||||||||||||||||
频谱纯度 | |||||||||||||||||||||||||||
谐波4 （在+10dBm与最大输出功率两者中的较小者） | 频率 | 标配 | H08/H08B射频低谐波选件 | ||||||||||||||||||||||||
100kHz≤f≤10MHz | ＜-30dBc | ＜-40dBc | |||||||||||||||||||||||||
10MHz＜f≤3GHz | ＜-30dBc | ＜-55dBc | |||||||||||||||||||||||||
3GHz＜f≤67GHz | ＜-55dBc | ＜-55dBc | |||||||||||||||||||||||||
分谐波 （在+10dBm与最大输出功率两者中的较小者） | 50MHz≤f≤20GHz | ＜-95dBc | |||||||||||||||||||||||||
20GHz＜f≤40GHz | ＜-70dBc | ||||||||||||||||||||||||||
40GHz＜f≤67GHz | ＜-50dBc | ||||||||||||||||||||||||||
非谐波 （在0dBm处，3kHz频偏以远） | 频率 | 标配/选件H04-1 | 选件H04-2 | ||||||||||||||||||||||||
6kHz≤f≤250MHz | ＜-58dBc | ＜-68dBc | |||||||||||||||||||||||||
250MHz＜f≤10GHz | ＜-70dBc | ＜-80dBc | |||||||||||||||||||||||||
10GHz＜f≤20GHz | ＜-64dBc | ＜-74dBc | |||||||||||||||||||||||||
20GHz＜f≤40GHz | ＜-58dBc | ＜-68dBc | |||||||||||||||||||||||||
40GHz＜f≤67GHz | ＜-52dBc | ＜-62dBc | |||||||||||||||||||||||||
单边带相位噪声（dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | 标配 | ||||||||||||||||||||||||||
频偏 频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | ||||||||||||||||||||
10MHz | — | ＜-110 | ＜-128 | ＜-134 | ＜-138 | — | — | ||||||||||||||||||||
100MHz | — | ＜-110 | ＜-128 | ＜-134 | ＜-138 | — | — | ||||||||||||||||||||
250MHz＜f≤500MHz | — | ＜-108 | ＜-126 | ＜-132 | ＜-136 | — | — | ||||||||||||||||||||
0.5GHz＜f≤1GHz | — | ＜-103 | ＜-121 | ＜-130 | ＜-130 | — | — | ||||||||||||||||||||
1GHz＜f≤2GHz | — | ＜-97 | ＜-117 | ＜-124 | ＜-124 | — | — | ||||||||||||||||||||
2GHz＜f≤4GHz | — | ＜-92 | ＜-111 | ＜-118 | ＜-118 | — | — | ||||||||||||||||||||
4GHz＜f≤10GHz | — | ＜-85 | ＜-105 | ＜-110 | ＜-110 | — | — | ||||||||||||||||||||
10GHz＜f≤20GHz | — | ＜-79 | ＜-98 | ＜-104 | ＜-104 | — | — | ||||||||||||||||||||
20GHz＜f≤40GHz | — | ＜-73 | ＜-91 | ＜-98 | ＜-98 | — | — | ||||||||||||||||||||
40GHz＜f≤67GHz | — | ＜-68 | ＜-85 | ＜-92 | ＜-92 | — | — | ||||||||||||||||||||
H04-1低相位噪声选件 | |||||||||||||||||||||||||||
频偏 频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | ||||||||||||||||||||
10MHz | — | ＜-120 | ＜-141 | ＜-148 | ＜-150 | — | — | ||||||||||||||||||||
100MHz | — | ＜-118 | ＜-141 | ＜-148 | ＜-148 | — | — | ||||||||||||||||||||
250MHz＜f≤500MHz | — | ＜-111 | ＜-130 | ＜-145 | ＜-143 | — | — | ||||||||||||||||||||
0.5GHz＜f≤1GHz | — | ＜-105 | ＜-124 | ＜-140 | ＜-138 | — | — | ||||||||||||||||||||
1GHz＜f≤2GHz | — | ＜-100 | ＜-118 | ＜-134 | ＜-132 | — | — | ||||||||||||||||||||
2GHz＜f≤4GHz | — | ＜-93 | ＜-113 | ＜-128 | ＜-126 | — | — | ||||||||||||||||||||
4GHz＜f≤10GHz | — | ＜-85 | ＜-105 | ＜-120 | ＜-118 | — | — | ||||||||||||||||||||
10GHz＜f≤20GHz | — | ＜-79 | ＜-99 | ＜-114 | ＜-112 | — | — | ||||||||||||||||||||
20GHz＜f≤40GHz | — | ＜-73 | ＜-93 | ＜-108 | ＜-106 | — | — | ||||||||||||||||||||
40GHz＜f≤67GHz | — | ＜-67 | ＜-87 | ＜-103 | ＜-101 | — | — | ||||||||||||||||||||
单边带相位噪声（dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | H04-2超低相位噪声选件 | ||||||||||||||||||||||||||
频偏 频率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz2 | ||||||||||||||||||||
10MHz | ＜-120 | ＜-136 | ＜-141 | ＜-148 | ＜-150 | ||||||||||||||||||||||
100MHz | ＜-102 | ＜-118 | ＜-141 | ＜-148 | ＜-148 | ＜-148 | ＜-148 | ||||||||||||||||||||
250MHz＜f≤500MHz | ＜-92 | ＜-112 | ＜-135 | ＜-146 | ＜-148 | ＜-150 | ＜-150 | ||||||||||||||||||||
0.5GHz＜f≤1GHz | ＜-90 | ＜-110 | ＜-133 | ＜-144 | ＜-147 | ＜-150 | ＜-150 | ||||||||||||||||||||
1GHz＜f≤2GHz | ＜-88 | ＜-104 | ＜-127 | ＜-138 | ＜-142 | ＜-148 | ＜-148 | ||||||||||||||||||||
2GHz＜f≤4GHz | ＜-82 | ＜-99 | ＜-122 | ＜-134 | ＜-136 | ＜-146 | ＜-148 | ||||||||||||||||||||
4GHz＜f≤10GHz | ＜-77 | ＜-91 | ＜-120 | ＜-130 | ＜-130 | ＜-140 | ＜-1545 | ||||||||||||||||||||
10GHz＜f≤20GHz | ＜-71 | ＜-85 | ＜-114 | ＜-122 | ＜-122 | ＜-134 | ＜-152 | ||||||||||||||||||||
20GHz＜f≤40GHz | ＜-63 | ＜-79 | ＜-106 | ＜-116 | ＜-116 | ＜-128 | ＜-142 | ||||||||||||||||||||
40GHz＜f≤67GHz | ＜-57 | ＜-73 | ＜-100 | ＜-112 | ＜-112 | ＜-122 | ＜-136 | ||||||||||||||||||||
调制特性 | |||||||||||||||||||||||||||
频率调制 （选件S11） | 最大频偏：N×20MHz（N为基波谐波次数） 准确度（1kHz速率，N×20kHz≤频偏<N×800kHz）：<± (2.5%×设置频偏+20Hz) 调制率（3dB带宽，N×500kHz频偏）：DC～10MHz 失真（1kHz速率，N×20kHz≤频偏<N×800kHz）：<1% | ||||||||||||||||||||||||||
相位调制 （选件S11） | 最大相偏：正常模式：N×20.0rad（N为YO谐波次数） 宽带模式：N×2rad 低噪声模式：N×0.2rad 准确度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）：<± (3%×设置相偏+0.02rad) 调制率（3dB带宽）：宽带模式DC～10MHz（典型值） 失真（1kHz速率，N×0.8rad≤相偏＜N×8rad相偏，总谐波失真）：<0.8% | ||||||||||||||||||||||||||
幅度调制 （10MHz＜f≤50GHz，选件S11） | 最大深度：＞90％ 调制率（3 dB带宽, 30%调制深度）：DC～100kHz 准确度（1kHz调制率,30%调制深度）：±（5％×设置深度+1％） 失真（1kHz调制率，线性方式，总谐波失真，30%调制深度）：<1.5% | ||||||||||||||||||||||||||
脉冲调制 （S13覆盖S12功能指标） | 脉冲调制选件S12 | ||||||||||||||||||||||||||
开关比 | ＞80dB | ||||||||||||||||||||||||||
上升下降时间 | ＜20ns | ||||||||||||||||||||||||||
重复频率 | 0.1Hz～25MHz | ||||||||||||||||||||||||||
最小脉宽 | 0.1μs | ||||||||||||||||||||||||||
窄脉冲调制选件S13 | |||||||||||||||||||||||||||
开关比 | ＞80dB | ||||||||||||||||||||||||||
上升下降时间 | ＜10ns | ||||||||||||||||||||||||||
重复频率 | 0.1Hz～25MHz | ||||||||||||||||||||||||||
最小脉宽 | 20ns | ||||||||||||||||||||||||||
低频输出/函数发生器 （选件S14） | 支持频率/相位调制、幅度调制调制源输出 波形：正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 频率范围：正弦波、双正弦、扫频正弦ＤＣ～10MHz；方波、三角波、锯齿波0.1Hz～1MHz 频率分辨率：0.1Hz 低频输出：幅度0～5Vpp（额定值），至50Ω负载 | ||||||||||||||||||||||||||
矢量调制精度 （EVM，RMS%，校准后，0dBm，25℃±10℃） | 通用调制格式（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，f＞100MHz）： 100MHz＜f≤4GHz ＜0.8% 4GHz＜f≤20GHz＜1.0% 20GHz＜f≤40GHz ＜1.2% 40GHz＜f≤67GHz ＜1.4% WCDMA（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式）： ＜0.7%（2GHz） 5GNR(FR1,Test Model 3.1a,FDD,100MHz,30kHz SCS,256QAM,选件S01/S34)： ＜0.5%(3.5GHz) 5GNR(FR2,Test Model 3.1a,TDD,100MHz,60kHz SCS,256QAM,选件S01/S34)： ＜0.6%(10GHz) ＜0.8%(28GHz) ＜1.2%(42.5GHz) | ||||||||||||||||||||||||||
邻道功率比（ACLR，校准后，25℃±10℃） | WCDMA：（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式，0dBm）： ＞64dBc (2GHz） 5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS，选件S01/S34） 1466C/D/E/G -V ＞55dB（100MHz，3.5GHz, 0dBm） ＞56dB（100MHz，10GHz，0dBm） ＞50dB（100MHz，28GHz，0dBm） ＞45dB（100MHz，42.5GH，0dBm） 1466H/L -V ＞55dB（100MHz，3.5GHz, 0dBm） ＞56dB（100MHz，10GHz, 0dBm） ＞50dB（100MHz，28GHz, +5dBm） ＞45dB（100MHz，42.5GHz, +5dBm） | ||||||||||||||||||||||||||
内部调制带宽 | （载波900MHz、2.6GHz、3.5GHz、10GHz、28GHz、42.5GHz，选件S01/02） 标配： 200MHz（多音，音调数量51，载波≥300MHz，频率间隔10MHz，频响＜1.0dB）； H31-500/H31-B500选件： 500MHz（多音，音调数量51，载波≥900MHz，频率间隔10MHz，频响＜1.5dB ）； H31-1000/H31-B1000选件： 1GHz（多音，音调数量51，载波≥2.6GHz，频率间隔20MHz，频响＜2.0dB）； H31-2000/H31-B2000选件： 2GHz（多音，音调数量51，载波≥3.5GHz，频率间隔40MHz，频响＜3.0dB）。 | ||||||||||||||||||||||||||
外部调制带宽 （载波10GHz、28GHz、42.5GHz） | 标配： 2GHz（稳幅开环，I通道输入500mVpp正弦波，频响±5.0dB）； H33/H33-B： 5GHz（f＞20GHz，稳幅开环，I通道输入500mVpp正弦波，频响±8.0dB）。 | ||||||||||||||||||||||||||
外部调制带宽 （载波10GHz、28GHz、42.5GHz） | 通道数：2（I 和 Q） 最大码元速率： 标配：62.5Msps 选件 H31-500：156.25Msps 选件 H31-1000：312.5Msps 选件 H31-2000：625Msps 基带波形内存： 标配：1G 样点 选件 H32：4G 样点 | ||||||||||||||||||||||||||
内部基带信号发生器 | 实时基带模式： 调制格式： PSK：BPSK、QPSK、AQPSK、OQPSK、π/4DQPSK、8PSK QAM：16、32、64、128、256、512、1024、2048、4096 FSK：2、4、8、16、32、64 ASK、MSK、APSK任意波调制 多音模式最大频率间隔（H31-2000）：2GHz EVM：<0.5% （典型值） （RMS%，码元速率 4Msps，根奈奎斯特滤波器， α=0.3，QPSK 格式） 任意波模式： 数据格式：波形段、序列 | ||||||||||||||||||||||||||
最大时钟频率（H31-2000）：2.5GHz 触发模式：连续、单次、门控 触发源：键触发、外部 触发类型：自动、触发、实时、单次忽略重复触发、单次缓冲重复触发、单次实时重复触发、门控高有效、门控低有效 | |||||||||||||||||||||||||||
一般特性 | |||||||||||||||||||||||||||
射频输出端口 | 1466C/D-V：3.5mm（阳），阻抗50Ω 1466E/G-V：2.4mm（阳），阻抗50Ω 1466H/L-V：1.85mm（阳），阻抗50Ω | ||||||||||||||||||||||||||
外形尺寸 （宽×高×深） | 外形尺寸：（474.6±4.0）mm×（193±2.5）mm×（609.5±4.0）mm 公称尺寸：（426±2.0）mm×（177±1.2）mm×（500±2.0）mm（不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺寸） | ||||||||||||||||||||||||||
重量 | ＜35kg（型号、选件配置不同，重量不同） | ||||||||||||||||||||||||||
电源 | （110±10%）VAC，（50～60）±5%Hz或（220±10%）VAC，（50～60）±5%Hz（自适应） | ||||||||||||||||||||||||||
功耗 | ＜700W（双通道），＜450W（单通道） | ||||||||||||||||||||||||||
温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ | ||||||||||||||||||||||||||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1466C-V | 信号发生器 | 6kHz～13GHz |
| 1466D-V | 信号发生器 | 6kHz～20GHz |
| 1466E-V | 信号发生器 | 6kHz～33GHz |
| 1466G-V | 信号发生器 | 6kHz～45GHz |
| 1466H-V | 信号发生器 | 6kHz～53GHz |
| 1466L-V | 信号发生器 | 6kHz～67GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1466-H01-130 | 130dB程控步进衰减器 | 用于扩展输出功率动态范围。 | 适用于1466C/D/E/G-V。 |
| 1466-H01-120 | 120dB程控步进衰减器 | 用于扩展输出功率动态范围。 | 适用于1466H/L-V。 |
| 1466-H01-90 | 90dB程控步进衰减器 | 用于扩展输出功率动态范围。 | 适用于1466H/L-V。 |
| 1466-H01-B130 | 通道B 130dB程控步进衰减器 | 用于扩展通道B输出功率动态范围。 | 适用于1466C/D-V，必选1466-H11-B13/B20/BV13/BV20选件。 |
| 1466-H04-1 | 低相位噪声 | 优化相位噪声，10GHz@10kHz：-120dBc/Hz。 | |
| 1466-H04-2 | 超低相位噪声 | 优化相位噪声，10GHz@10kHz：-128dBc/Hz。 | |
| 1466-H04-B1 | 通道B低相位噪声 | 优化通道B相位噪声，10GHz@10kHz：-120dBc/Hz。 | 必选1466-H11-B13/B20/BV13/BV20。 |
| 1466-H04-B2 | 通道B超低相位噪声 | 优化通道B相位噪声，10GHz@10kHz：-128dBc/Hz。 | 必选1466-H11-B13/B20/BV13/BV20、1466-H04-。 |
| 1466-H05-13 | 13GHz大功率输出 | 提高最大输出功率。 | 适用于1466C-V。 |
| 1466-H05-20 | 20GHz大功率输出 | 提高最大输出功率。 | 适用于1466D-V。 |
| 1466-H05-33 | 33GHz大功率输出 | 提高最大输出功率。 | 适用于1466E-V。 |
| 1466-H05-45 | 45GHz大功率输出 | 提高最大输出功率。 | 适用于1466G-V。 |
| 1466-H05-53 | 53GHz大功率输出 | 提高最大输出功率。 | 适用于1466H-V。 |
| 1466-H05-67 | 67GHz大功率输出 | 提高最大输出功率。 | 适用于1466L-V。 |
| 1466-H05-B13 | 13GHz通道B大功率输出 | 提高通道B最大输出功率。 | 适用于1466C-V，需选1466-H11-B13/BV13选件。 |
| 1466-H05-B20 | 20GHz通道B大功率输出 | 提高通道B最大输出功率。 | 适用于1466D-V，需选1466-H11-B20/BV20选件。 |
| 1466-H11-BV13 | 13GHz矢量通道B | 增加通道B，输出100kHz～13GHz矢量信号。 | 适用于1466C/D-V。 |
| 1466-H11-BV20 | 20GHz矢量通道B | 增加通道B，输出100kHz～20GHz矢量信号。 | 适用于1466D-V。 |
| 1466-H31-500 | 500MHz调制带宽 | 内部调制带宽为500MHz。 | 1466-H31-500、1466-H31-1000、1466-H31-2000必选其一。 |
| 1466-H31-1000 | 1GHz调制带宽 | 内部调制带宽为1GHz。 | 1466-H31-500、1466-H31-1000、1466-H31-2000必选其一。 |
| 1466-H31-2000 | 2GHz调制带宽 | 内部调制带宽为2GHz。 | 1466-H31-500、1466-H31-1000、1466-H31-2000必选其一。 |
| 1466-H31-B500 | 通道B 500MHz调制带宽 | 通道B内部调制带宽为500MHz。 | 1466-H31-B500、1466-H31-B1000、1466-H31-B2000必选其一，需选1466-H11-BV13或1466-H11-BV20选件。 |
| 1466-H31-B1000 | 通道B 1GHz调制带宽 | 通道B内部调制带宽为1GHz。 | 1466-H31-B500、1466-H31-B1000、1466-H31-B2000必选其一，需选1466-H11-BV13或1466-H11-BV20选件。 |
| 1466-H31-B2000 | 通道B 2GHz调制带宽 | 通道B内部调制带宽为2GHz。 | 1466-H31-B500、1466-H31-B1000、1466-H31-B2000必选其一，需选1466-H11-BV13或1466-H11-BV20选件。 |
| 1466-H32 | 内置基带大容量内存 | 内置基带内存扩展到16GB。 | |
| 1466-H32-B | 通道B 内置基带大容量内存 | 通道B内置基带内存扩展到16GB。 | 需选1466-H11-BV13或1466-H11-BV20选件 |
| 1466-H33 | 宽带外部IQ输入 | 宽带外部IQ输入。 | |
| 1466-H33-B | 通道B 宽带外部IQ输入 | 通道B宽带外部IQ输入。 | 需选1466-H11-BV13或1466-H11-BV20选件。 |
| 1466-H07 | 100MHz/1GHz参考输入输出 | 支持100MHz或1GHz参考信号输入和输出功能。 | |
| 1466-H36 | 相干扩展功能 | 实现相位相干输入输出接口连接。 | |
| 1466-H94 | 机柜安装套件 | 安装到机柜的专用套件。 | |
| 1466-H98 | 英文套件 | 英文面板和英文操作界面。 | |
| 1466-H99 | 铝合金运输箱 | 高强度轻便专用铝合金运输箱，带提把和万向滚轮，方便运输。 | |
| 1466-H100 | 用户手册（纸质版) | 提供纸质版详细的用户手册。 | |
| 1466C-V-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 适用于1466C-V选配。 |
| 1466D-V-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 适用于1466D-V选配。 |
| 1466E-V-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1466E-V选配 |
| 1466G-V-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1465G-V选配 |
| 1466H-V-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1465H-V选配 |
| 1466L-V-JL | 计量服务 | 提供计量校准服务，提供计量报告 | 限1465L-V选配 |
| 1466C-V-EWT | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466C-V选配 |
| 1466D-V-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466D-V选配 |
| 1466E-V-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466E-V选配 |
| 1466G-V-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466G-V选配 |
| 1466H-V-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1466H-V选配 |
| 1466L-V-EWT1 | 保修期以外延长保修 | 保修期以外延长保修1年 | 限1465L-V选配 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1466-S01 | 任意波调制功能 | 支持任意波数据下载并播放，产生基带信号或实现信号回放。适用于1466-V系列所有型号。 | |
| 1466-S02 | 多音调制功能 | 实现多音调制功能。 | |
| 1466-S03 | 脉内调制功能 | 脉内线性调频、巴克码等功能。适用于1466-V系列所有型号。适用于-V系列。 | |
| 1466-S04 | 加性高斯白噪声产生功能 | 支持纯噪声发生、加性高斯白噪声（AWGN）及连续波干扰功能。 | |
| 1466-S05 | 衰落模拟功能 | 实现最大20条衰落路径，支持纯多普勒、瑞利、莱斯、瑞利+对数正态等衰落类型，支持预设衰落场景模式，可模拟 3GPP 定义的衰落信道模型。 | |
| 1466-S06 | 波形段文件生成功能 | 实现将数字调制信号生成波形段文件。 | |
| 1466-S07 | 序列文件生成功能 | 实现将多个波形段文件生成序列文件。需选S01任意波选件。 | |
| 1466-S08 | 多载波信号产生功能 | 实现多载波信号输出。需选S01任意波选件。 | |
| 1466-S08-R | 实时多载波信号产生功能 | 实时数字调制、模拟调制多载波信号输出，需选1466-H31-2000或1466-H31-B2000。 | |
| 1466-S09 | 跳频信号产生功能 | 实现跳频信号产生功能。 | |
| 1466-S11 | 模拟调制功能 | 增加模拟调制功能，包括AM,FM,ΦM。 | |
| 1466-S12 | 脉冲调制功能 | 增加脉冲调制功能，最小脉宽100ns。 | |
| 1466-S13 | 窄脉冲调制功能 | 增加脉冲调制功能，最小脉宽20ns。 | |
| 1466-S14 | 低频输出/函数发生功能 | 增加低频输出及函数发生器功能。 | |
| 1466-S15 | 模拟扫描（斜坡扫描）功能 | 增加模拟扫频功能（斜坡扫描）。 | |
| 1466-S16 | 功率扫描功能 | 增加功率扫描功能。 | |
| 1466-S21 | 无线连接信号模拟功能 | 802.11a/b/g/n/ac/ax（WIFI1~ WIFI6）无线连接PPDU、MPDU、A-MPDU等信号模拟，具备前导、数据域、MAC帧、PE、空间映射等多种模块参数设置功能，支持由多个不同调制编码方式的PPDU组成的物理帧块信号模拟。适用于1466-V系列所有型号。 | |
| 1466-S22 | 无线连接信号模拟功能WIFI7 | 802.11be（WIFI7）无线连接信号模拟。支持对应协议标准、PPDU格式、MAC帧类型、传输模式、PPDU等参数设置。支持多个RU（MRUs）选择，支持增强OFDMA模拟。 | |
| 1466-S23 | 蓝牙信号模拟 | 支持基本速率（BR）和增强速率（EDR）的蓝牙信号模拟，提供三种传输模式ACL+EDR，SCO，eSCO+EDR；支持低功耗蓝牙（LE）信号的模拟，支持“广播”和“数据”两种通道类型。 | |
| 1466-S31 | 通信信号模拟GSM/EDGE | 增加通信信号模拟GSM/EDGE功能。 | |
| 1466-S32 | 通信信号模拟WCDMA/CDMA2000 | 支持上行/下行链路WCDMA物理层信号模拟；支持同时最多4个基站/用户配置；支持上、下行各种不同类型信道模拟，包括下行DPCH、HS-SCCH、HS-PDS.QPS、HS-PDS.16QAM、HS-PDS.64QAM，上行支持DPCCH、DPDCH、HS-DPCCH、E-DPCCH、E-DPDCH、E-DCH、PRACH、PCPCH等不同信道。 | |
| 1466-S33 | 通信信号模拟LTE/LTE-Advanced | 增加通信信号模拟LTE/LTE-Advanced功能。 | |
| 1466-S34 | 通信信号模拟5G NR | 增加通信信号模拟5G NR功能。 | |
| 1466-S35 | 通信信号模拟NB-Iot | 增加通信信号模拟NB-Iot功能。 | |
| 1466-S36 | 通信信号模拟eMTC | 3GPP R15版本eMTC标准的帧结构、同步信号、参考信号、PBCH、MPDCCH、PDSCH、PUCCH、PUSCH、PRACH信号生成设置。 | |
| 1466-S37 | 通信信号模拟OFDM | 支持灵活参数配置生成定制的OFDM、f-OFDM、GFDM、UFMC、FBMC信号。 | |
| 1466-S50 | 雷达信号模拟 | 模拟产生复杂脉冲包络、调制、重频特征的雷达脉冲信号。脉冲包络包括矩形、梯形、升余弦、根升余弦、指数等，脉内调制包括线性调频、非线性调频、三角调频、BPSK、QPSK、巴克码等，脉冲重频包括重频参差、重频抖动、重频滑变等。支持脉内复合调制信号编辑，可实现多调制雷达脉冲信号模拟产生。 | |
| 1466-S61 | 数字广播信号模拟DVB-H/T/T2/S2/S2X | 支持DVB-H、DVB-T、 DVB-T2、 DVB-S2X协议；支持根据协议标准进行数据进行信道编码，包括加扰、交织、外码(BCH)、码率为1/4到31/45的内码(LDPC)；可配置基带(BB)头、VL-SNR头、TS头、GSE头；支持DVB-S2调制方案：QPSK、8APSK、8PSK、16APSK、32APSK、64APSK、128APSK、256APSK； VL-SNR模式下支持QPSK、π/2BPSK；支持导频的插入与配置；支持超帧配置、跳波束配置和可配置的驻留时间。 |
✨ 更多精彩内容，请 注册成为会员 ✨
喜欢请点赞 👍，分享朋友圈，点亮 ♥️ 推荐！
The more we share, the more we have!
💬 评论/留言 0
