产品概述
4141系列信号源分析仪采用双通道互相关技术，具备优异的相位噪声、幅度噪声和基带噪声测量能力，同时具备瞬态测量、频谱监测、频率功率测量等多种测量功能，具有频率覆盖范围宽、动态范围大、灵敏度高、测量准确度高等优点，一台设备即可完成信号源的综合性能评估。可广泛应用于电子设备中信号源多项参数的测试，是科研、生产、计量过程中重要的仪器设备。
功能特点

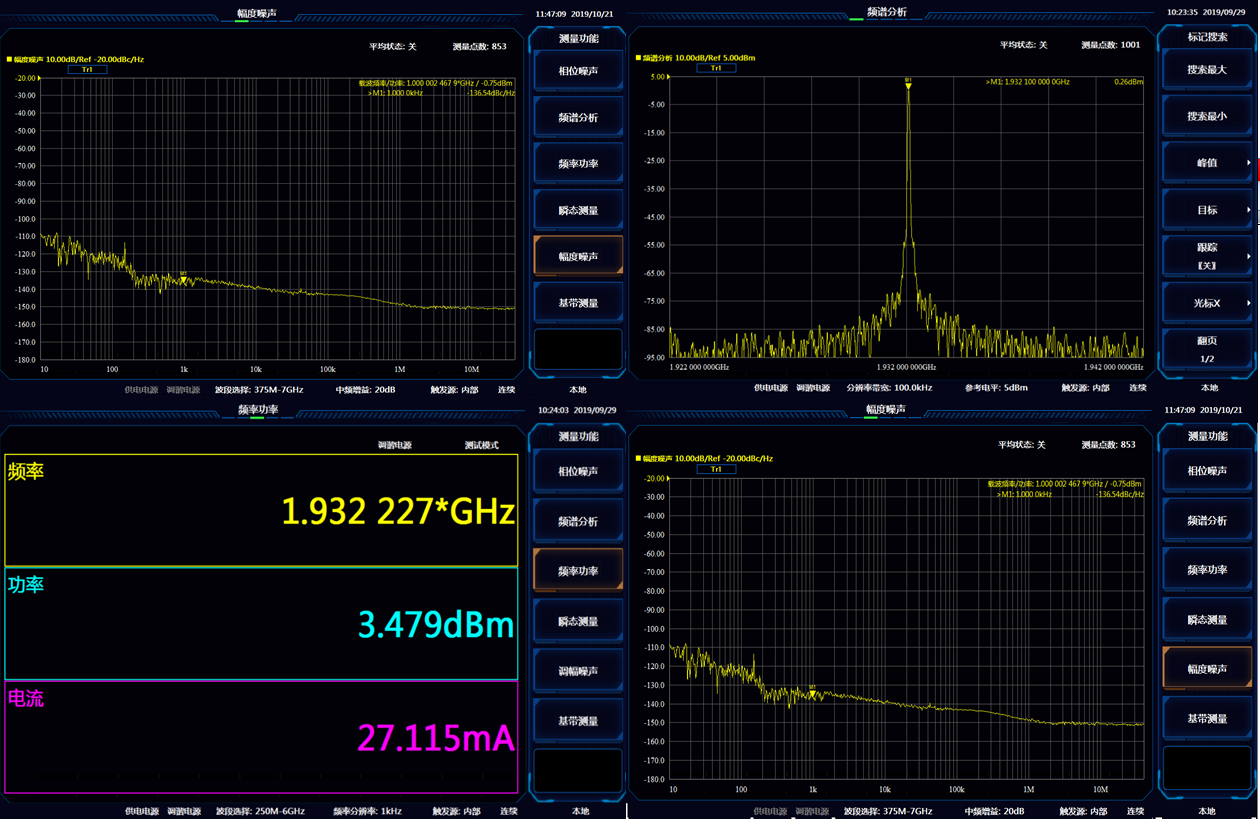

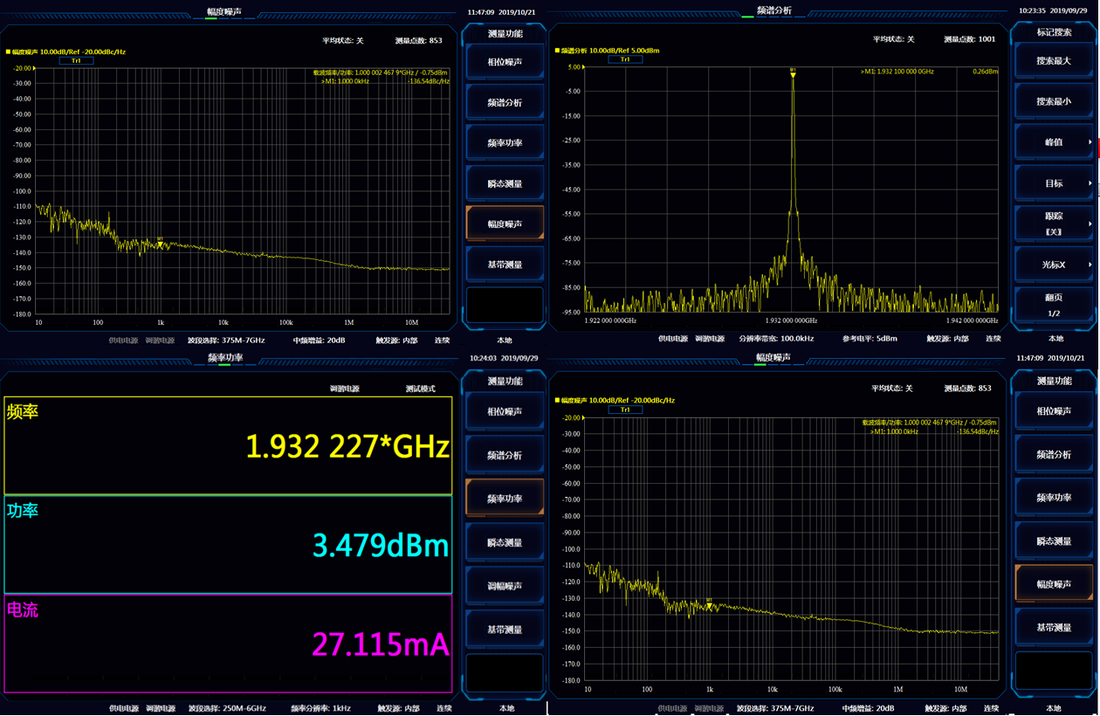

多维度解析信号特征
4141系列信号源分析仪具有丰富的测量功能，可以测量信号的相位噪声、幅度噪声、频率功率，并对信号进行频谱监测。

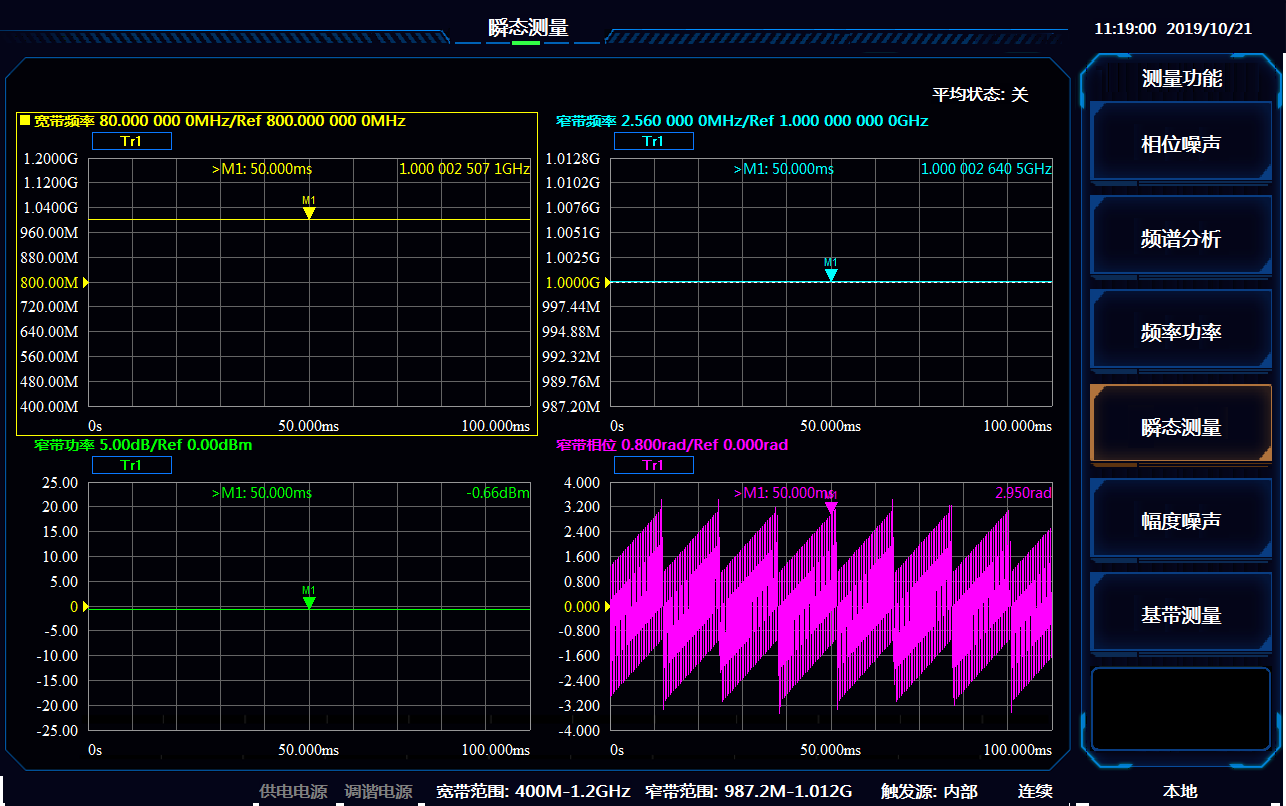

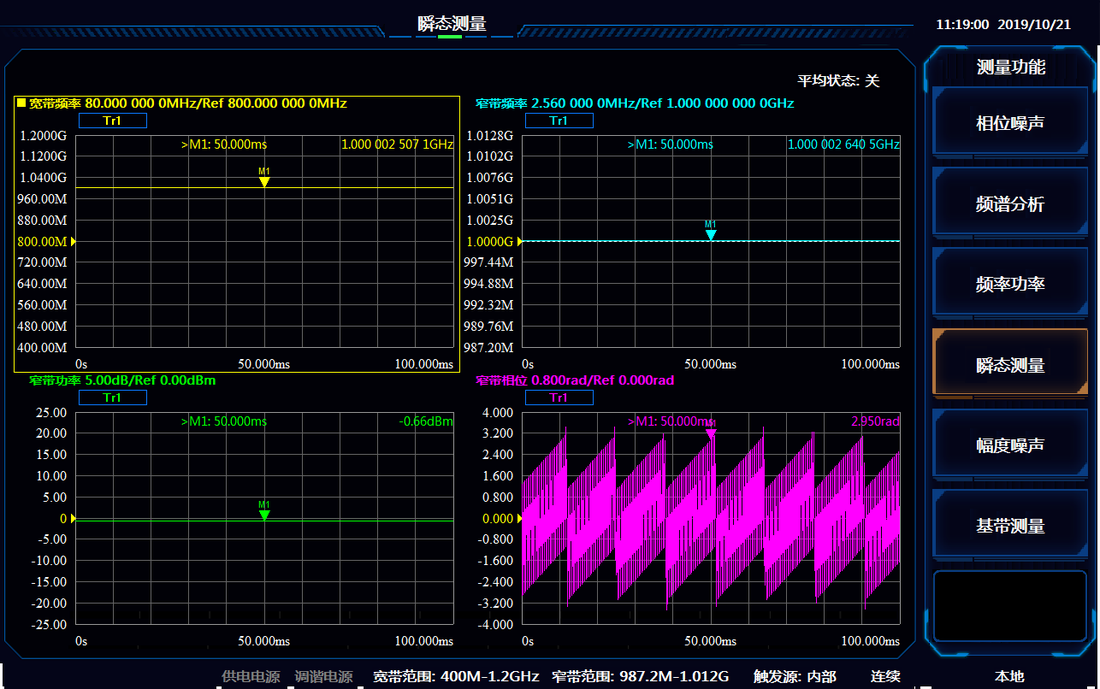

瞬态测量功能，在调制域解析跳频信号特征
4141系列信号源分析仪支持两种高速无死区的频率测量模式，可以对跳频、捷变频和线性调频等信号进行测量。宽带模式可以测量频率相对于时间的变化规律；窄带模式可以测量功率相对于时间、频率相对于时间、相位相对于时间的变化规律。

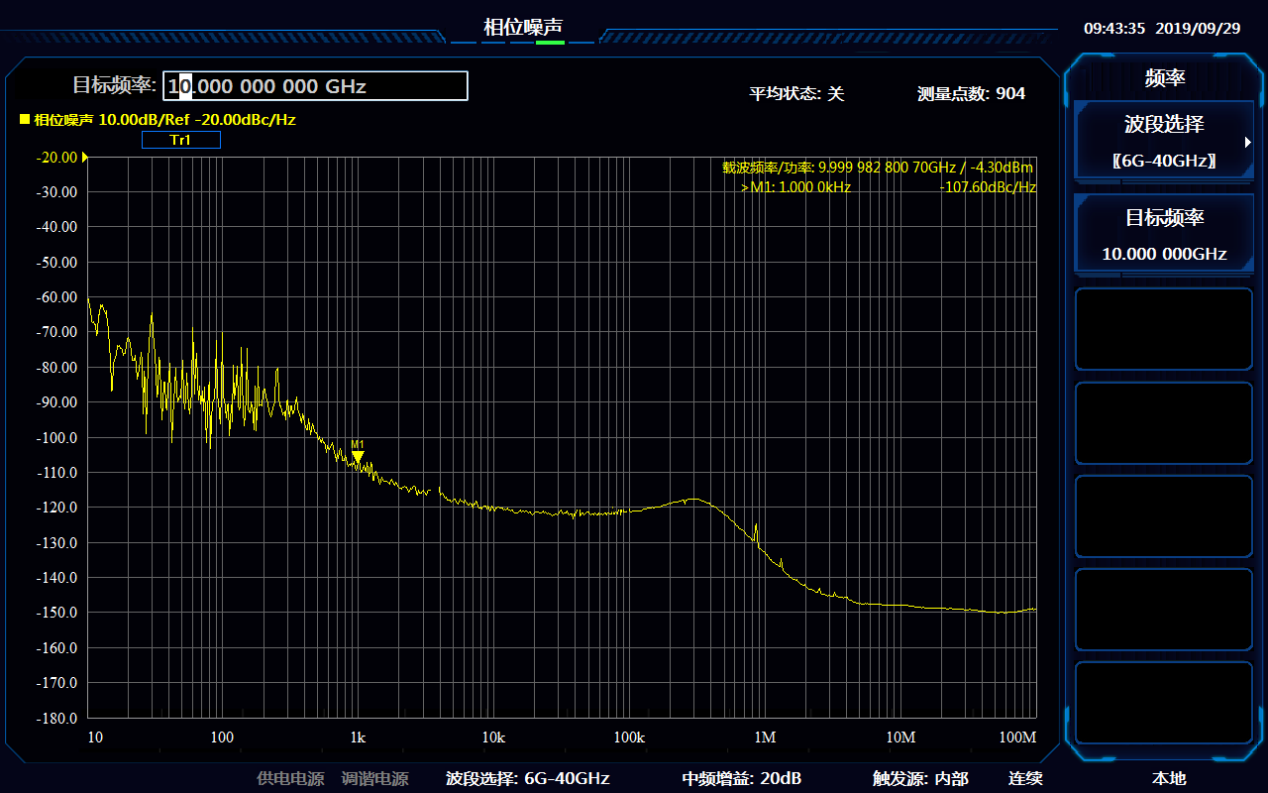

测量信号动态范围大
4141系列信号源分析仪内部采用高精度功率计探头测量输入信号功率，并应用35dB程控衰减器调节输入信号功率，功率范围达到正负20dBm；可以满足大动态范围的测试需求。

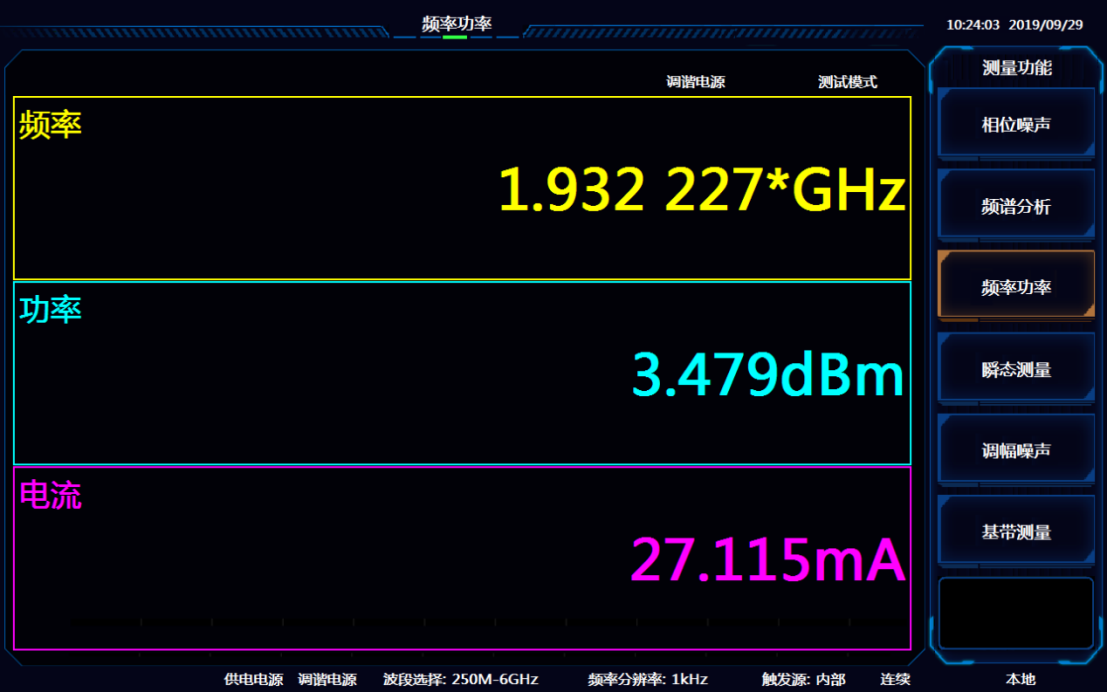

具有超低噪声直流电源输出，可以描述VCO等频综器件的特性
4141系列信号源分析仪可以输出两路超低噪声直流电源，一路作为供电电源，一路作为调谐电源，可以用来测量VCO器件特性。支持电压扫描输出，可以描述VCO器件输出频率随调谐电压的变化曲线；输出信号功率随调谐电压的变化规律。

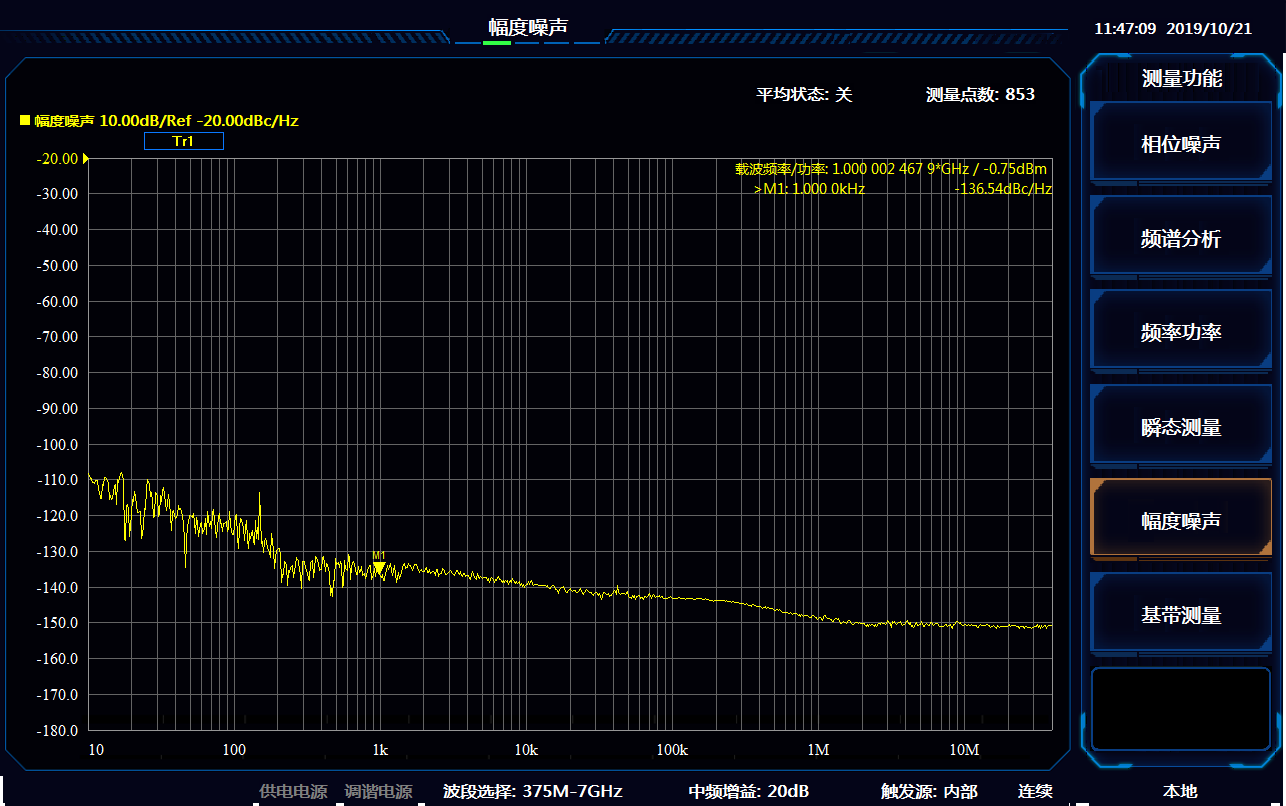

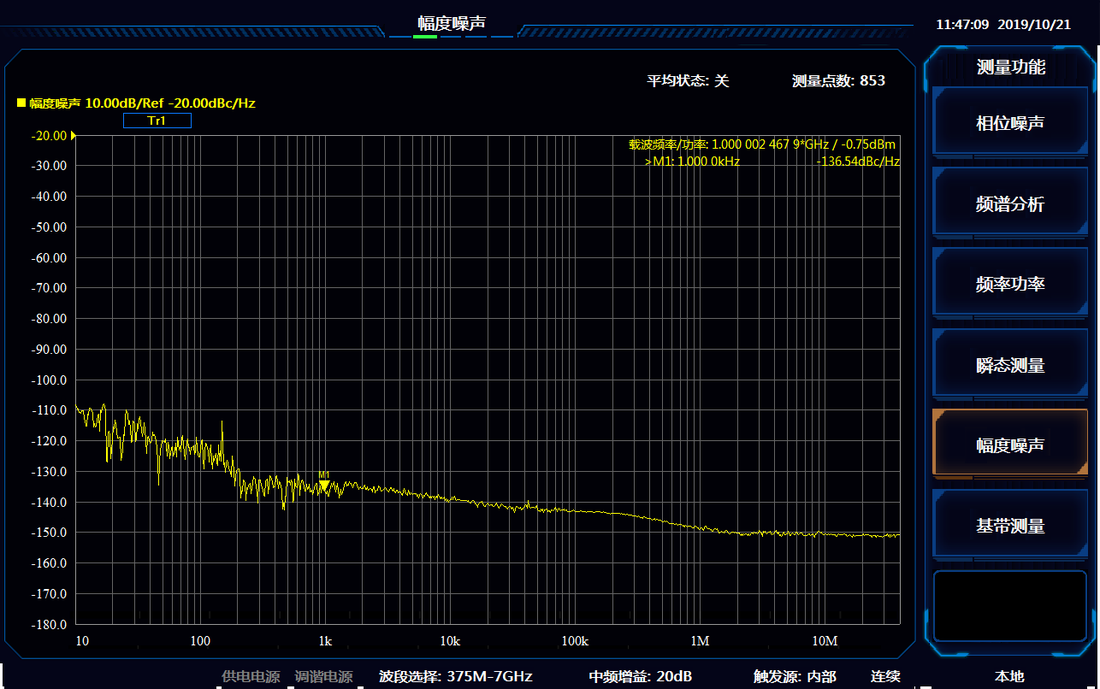

基带噪声测量功能，细致表征电源纹波特征
随着设计的不断优化，电源噪声越来越引起人们的重视，电源噪声会调制到输出信号上，产生不必要的杂散和交调信号。4141系列信号源分析仪可以从容刻画仪器各路电源的1Hz 到100MHz处的噪声情况，有助于我们对电路优化做出正确判断。

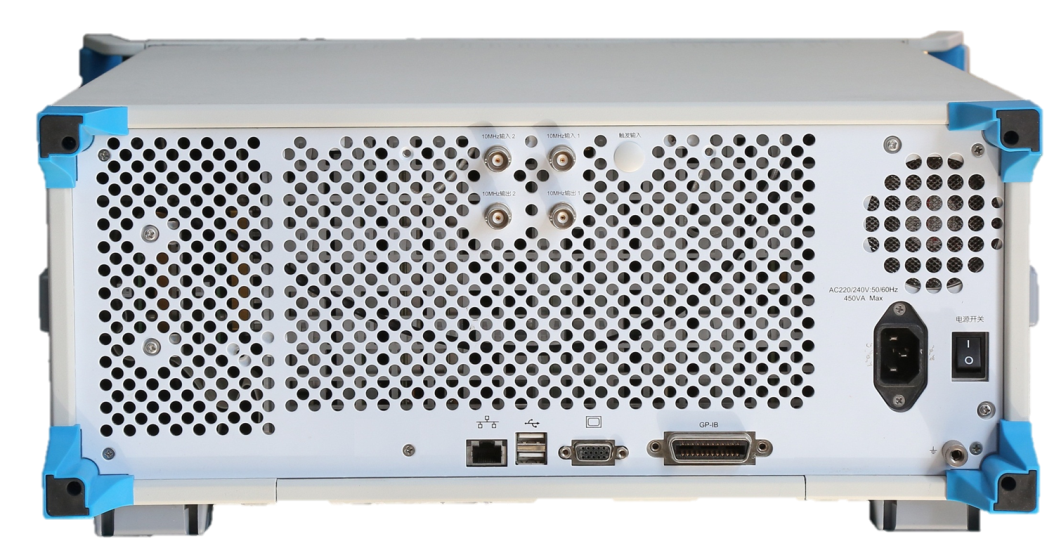

丰富的接口功能
4141系列信号源分析仪提供了LAN、GPIB、USB等多种外部接口，方便用户实现远程控制和扩展外设。

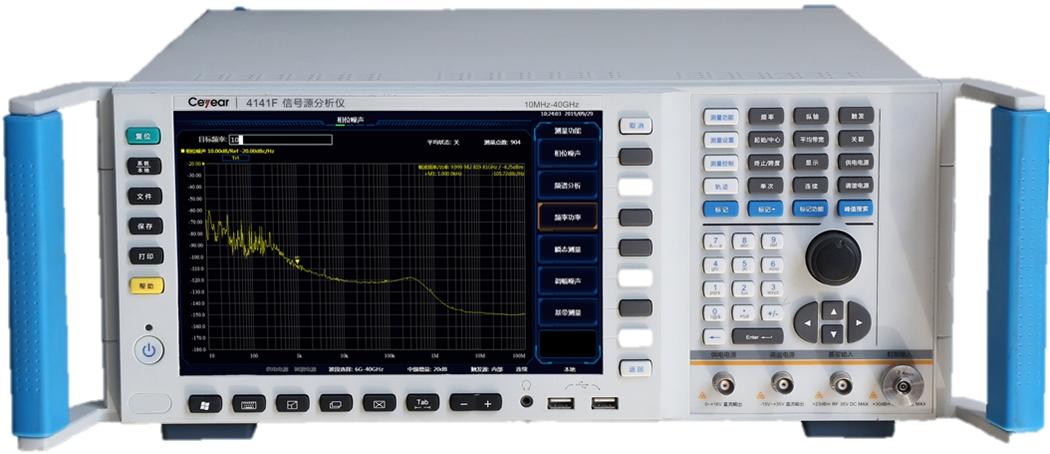

宽屏彩色液晶显示
标配8.4英寸、170度视角、高亮度、高分辨率液晶显示器。用户还可以通过VGA外接大屏幕显示器。
典型应用
计量应用
4141系列信号源分析仪测量频率覆盖到10MHz，测量灵敏度高，测量频偏最低到1Hz，可以用于低相位噪声信号发生设备（例如晶振）的相位噪声、幅度噪声测量和标定。
电子设备信号源综合测试
各类电子设备中不可或缺的本振模块，本振相位噪声的优劣直接影响到整个设备的最终技术指标。4141系列信号源分析仪测量相位噪声的灵敏度高，可以从相位噪声、幅度噪声、频率功率等多个维度描述本振信号特性，电子设备研制过程中重要的测试设备。
技术指标
相位噪声测量 | |||||||||
频率范围 | 标准模式 | 4141B | 10MHz~7GHz | ||||||
4141E | 10MHz~26.5GHz | ||||||||
4141F | 10MHz~40GHz | ||||||||
4141H | 1MHz~50GHz | ||||||||
宽带模式 | 4141B | 250MHz~7GHz | |||||||
4141E | 250MHz~26.5GHz | ||||||||
4141F | 250MHz~40GHz | ||||||||
4141H | 250MHz~50GHz | ||||||||
功率范围 | -20dBm~+20dBm（10MHz~50GHz） -10dBm~+20dBm（1MHz~10MHz） | ||||||||
频偏范围 | 标准模式 | 1Hz～5MHz（10MHz≤载波频率＜50MHz） | |||||||
1Hz～20MHz（50MHz≤载波频率＜100MHz） | |||||||||
1Hz～40MHz（100MHz≤载波频率＜750MHz） | |||||||||
1Hz～100MHz（载波频率≥750MHz） | |||||||||
宽带模式 | 1Hz～40MHz（载波频率≥375MHz） | ||||||||
1Hz～20MHz（250MHz≤载波频率＜375MHz） | |||||||||
测量准确度 | 标准模式 | ±3dB,频偏（100Hz～1kHz） | |||||||
±2dB,频偏（1kHz～40MHz） | |||||||||
±3dB,频偏（40MHz～100MHz） | |||||||||
测量灵敏度（dBc/Hz） | 输入频率 | 频偏（Hz） | |||||||
1k | 10k | 100k | 1M | 10M | 40M | 100M | |||
10MHz | -148 | -156 | -166 | -168 | - | - | - | ||
100MHz | -147 | -156 | -163 | -168 | -170 | - | - | ||
1GHz | -128 | -137 | -144 | -160 | -170 | -168 | -169 | ||
3GHz | -118 | -127 | -133 | -149 | -163 | -164 | -165 | ||
10GHz | -109 | -117 | -124 | -140 | -154 | -155 | -156 | ||
20GHz | -101 | -113 | -119 | -134 | -144 | -148 | -148 | ||
26.5GHz | -95 | -110 | -115 | -128 | -140 | -143 | -143 | ||
40GHz | -88 | -103 | -109 | -122 | -135 | -132 | -132 | ||
寄生响应 | ＜-65dBc（1kHz＜频偏＜100MHz） | ||||||||
频谱监测 | ||
频率范围 | 4141B | 10MHz～7GHz |
4141E | 10MHz～26.5GHz | |
4141F | 10MHz～40GHz | |
4141H | 1MHz～50GHz | |
测量频宽 | 20%载波频率 | （10MHz≤载波频率＜100MHz） |
20MHz | （100MHz≤载波频率） | |
分辨率带宽 | 1Hz~1MHz,1,2,3,10倍步进; | |
相对测量 准确度 | ±1.5dB（注：-60dBm载波功率相对-10dBm载波功率） | |
频率功率测量及直流电源 | ||
频率范围 | 4141B | 10MHz～7GHz |
4141E | 10MHz～26.5GHz | |
4141F | 10MHz～40GHz | |
4141H | 1MHz～50GHz | |
频率测量分辨率 | 1Hz~1MHz，10倍步进 | |
频率测量准确度 | ±（频率测量分辨率+时基误差） | |
功率测量准确度 | ±0.5dB（30MHz≤载波频率≤3GHz，功率＞-10dBm） | |
±1dB（载波频率＜30MHz或载波频率＞3GHz，功率＞-10dBm） | ||
供电电源 | 电压范围 | 0～16V |
电压分辨率 | 1mV | |
最大输出电流 | 80mA | |
调谐电源 | 电压范围 | -15V～+35V |
电压分辨率 | 1mV | |
最大输出电流 | 20mA | |
噪声电平 | ＜1.5nVrms/squrt(Hz) | |
瞬态测量 | |||
频率范围 | 窄带模式 | 4141B | 10MHz～7GHz |
4141E | 10MHz～26.5GHz | ||
4141F | 10MHz～40GHz | ||
4141H | 1MHz～50GHz | ||
宽带模式 | 4141B | 50MHz～7GHz | |
4141E | 50MHz～26.5GHz | ||
4141F | 50MHz～40GHz | ||
4141H | 50MHz～50GHz | ||
功率测量分辨率 | 0.1dB | ||
幅度噪声测量 | |||||||
频率范围 | 4141B | 60MHz～7GHz | |||||
4141E | 60MHz～26.5GHz | ||||||
4141F | 60MHz～40GHz | ||||||
4141H | 60MHz～50GHz | ||||||
测量灵敏度 （dBc/Hz） | 载波频率 | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | 40MHz |
1GHz | -127 | -138 | -147 | -150 | -154 | -155 | |
注：（互相关次数=1，载波功率=0dBm，载波频率=1GHz，起始1Hz） | |||||||
基带噪声测量与时基准确度 | |||||||
频率范围 | 1Hz～100MHz | ||||||
功率范围 | ＜0dBm | ||||||
损坏电平 | ＞+23dBm, ＞35VDC | ||||||
基带噪声 底部电平（dBm/Hz） | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | 40MHz | 100MHz |
-151 | -158 | -160 | -160 | -160 | -156 | -156 | |
时基准确度 | 年老化率：±5×10-7/年（连续通电30天后） | ||||||
温度稳定度：±1×10-7（0～+50℃，参考温度：+25℃） | |||||||
一般特性 | |
射频输入接口 | 4141B：N型（阴）； 4141E：3.5mm（阳）； 4141F/H：2.4mm（阳）； |
最大外型尺寸 （宽×高×深） | 426mm×177mm×460mm（不含把手、底脚、垫脚和侧提带） 520mm×192mm×552mm（含把手、底脚、垫脚和侧提带） |
重量 | 4141B：整机最大重量25kg；4141E/F/H：整机最大重量26kg |
电源 | 50Hz单相220V |
温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ |
功耗 | 4141B：最大功耗400W；4141E/F/H：最大功耗450W |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 4141B | 信号源分析仪 | 10MHz～7GHz |
| 4141E | 信号源分析仪 | 10MHz～26.5GHz |
| 4141F | 信号源分析仪 | 10MHz～40GHz |
