用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 1452G | 捷变信号发生器 / 10MHz ~ 44GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452D | 捷变信号发生器 / 10MHz ~ 20GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-H11 | 万兆网接口 / 基于光纤的万兆网接口，10Gbit/s传输速率。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452D-H31-500 | 500MHz调制带宽 / 将标配的250MHz调制带宽提升至500MHz，适用于1452D。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452G-H31-500 | 500MHz调制带宽 / 将标配的250MHz调制带宽提升至500MHz，适用于1452G。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452D-H31-1000 | 1GHz调制带宽 / 将标配的250MHz调制带宽提升至1GHz，适用于1452D。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452G-H31-1000 | 1GHz调制带宽 / 将标配的250MHz调制带宽提升至1GHz，适用于1452G。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452D-H31-2000 | 2GHz调制带宽 / 将标配的250MHz调制带宽提升至2GHz，适用于1452D。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452G-H31-2000 | 2GHz调制带宽 / 将标配的250MHz调制带宽提升至2GHz，适用于1452G。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-H36 | 相干扩展功能 / 实现相位相干功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-H92 | 1452-H92 / 将射频输出端口改到后面板。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452D-S01 | 矢量调制功能 / 实现数字调制、多音调制、脉内调制、任意波功能以及PDW和序列下任意波功能。最大调制带宽与H31选件相同，适用于1452D。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452G-S01 | 矢量调制功能 / 实现数字调制、多音调制、脉内调制、任意波功能以及PDW和序列下任意波功能。最大调制带宽与H31选件相同，适用于1452G。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-S13 | 窄脉冲调制功能 / 实现窄脉冲调制功能，最小脉宽20ns。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-S50 | 雷达信号模拟 / 模拟产生复杂脉冲包络、调制、重频特征的雷达脉冲信号。 脉冲包络包括矩形、梯形、升余弦、根升余弦、指数等，脉内调制包括线性调频、非线性调频、三角调频、BPSK、QPSK、巴克码等，脉冲重频包括重频参差、重频抖动、重频滑变等。 支持脉内复合调制信号编辑，可实现多调制雷达脉冲信号模拟产生。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-S55-01 | 雷达场景模拟-基础功能 / 雷达场景模拟软件，具有静态雷达辐射信号模拟等功能。通过场景参数编辑，实现常规雷达辐射信号仿真定义。提供常规脉冲、脉冲重频、天线机扫、天线方向图等基本雷达场景信号模拟能力。需选S01任意波选件或S56PDW流播放选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-S55-02 | 雷达场景模拟-复杂信号模拟功能 / 雷达场景模拟软件，具有高密度复杂调制雷达辐射信号模拟等功能。通过场景参数编辑，实现全面逼真的雷达辐射信号仿真定义。提供复杂脉内调制以及天线相扫、天线极化等信号模拟能力。 需选1452-S55-01。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-S55-03 | 雷达场景模拟-动态场景模拟功能 / 雷达场景模拟软件，具有动态场景模拟等功能。支通过对多收发平台6自由度特征参数的设置，实现辐射源和接收机运动属性的定义；应用雷达信号空间传播算法，实现多雷达辐射源动态场景信号模拟与仿真。需选1452-S55-01或1452-S55-02。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-S55-04 | 雷达场景模拟-到达角模拟功能 / 雷达场景模拟软件，具有到达角模拟等功能。通过对被测设备接收通道参数的设置，改变模拟仿真信号的到达时间、功率、相位特征数据，生成控制信号发生器输出信号的雷达脉冲描述字（PDW），实现对多通道相参雷达到达信号的仿真模拟和产生。需选1452-S55-01或1452-S55-02；如需动态到达角模拟，则需加选1452-S55-03。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1452-S56 | PDW流播放功能 / 支持文件及流模式的PDW数据播放。配合S55选件可实现雷达场景模拟。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数

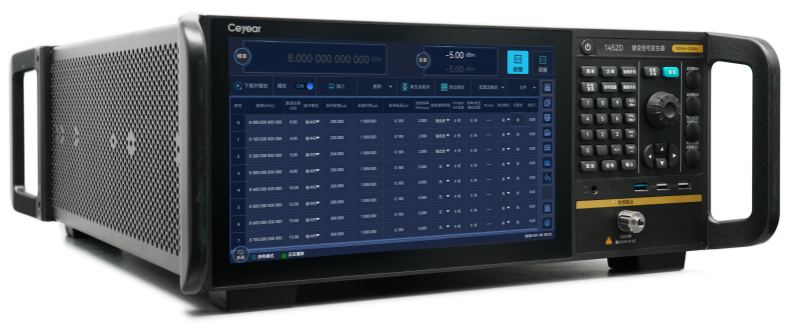

产品概述
1452D/G捷变信号发生器采用直接数字合成（DDS）技术和直接模拟合成技术（ADS）相结合的设计方案，可以实现全频段频率、功率、调制捷变。频率覆盖范围10MHz~20GHz/44GHz，最大功率捷变范围90dB，捷变时间≤150ns，最大调制带宽2GHz。该款仪器拥有高频率分辨率，低相位噪声和优异的频谱纯度，还具备调频、调相、调幅、脉冲调制、矢量调制、多台相参以及多参数序列播放和PDW播放功能。产品具备GPIB、LAN、USB、DP等标准接口，可外接键盘、鼠标进行操作，采用11.6英寸大屏幕液晶显示，信息显示直观、丰富，操作灵活、方便。可满足对捷变频信号激励与信号模拟的测试需求，为相关领域系统和产品的研制、生产及维护提供保障。
功能特点

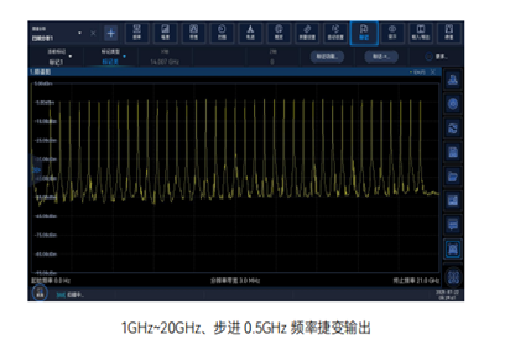

超宽带任意频率间捷变
1452D/G捷变信号发生器能提供10MHz~20GHz/44GHz全频段范围内任意频率捷变，可满足捷变频制导系统等对超宽带频率捷变信号的激励需求，也可以提供相应模拟信号。

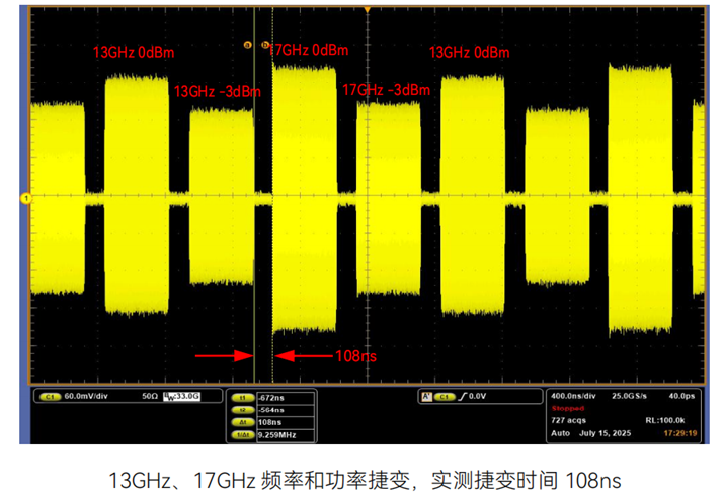

超高速频率和功率捷变输出
1452D/G捷变信号发生器可为您提供捷变时间≤150ns的频率和功率捷变，可满足各种捷变频体制装备系统中对捷变速度的测试需要。

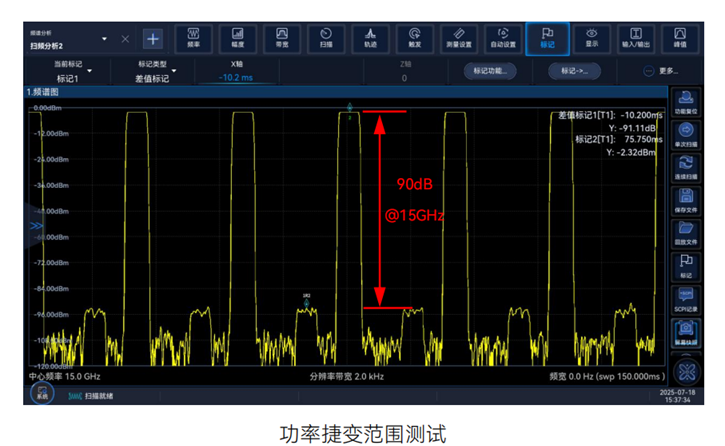

优异的功率捷变动态输出
1452D/G捷变信号发生器可实现最大90dB动态范围的功率捷变信号输出，功率捷变时间≤150ns，能模拟实际战场环境中回波信号受作用距离、探测对象、RCS起伏等因素所引起的回波功率差异，还能够模拟通信信道变化所导致的信号幅度波动，从而为您提供更贴近实际的信号激励和电磁环境模拟。

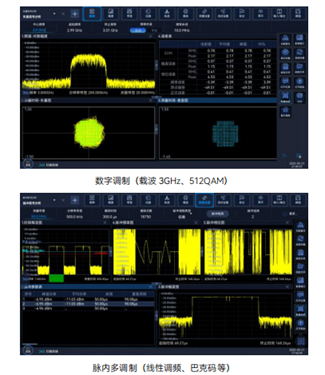

高性能调制输出
1452D/G捷变信号发生器具备高性能的调制能力，支持FM、φM、AM、Pulse、数字调制、多音调制、脉内调制、任意波等多种调制功能，为高质量的信号模拟、激励提供了全面的解决手段。

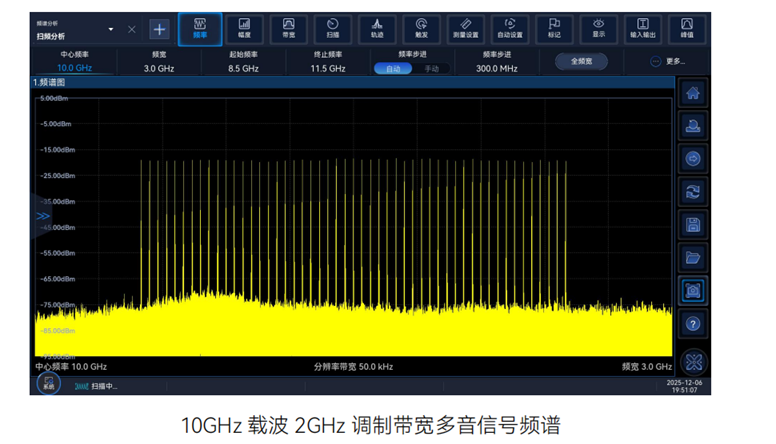

2GHz射频调制带宽，轻松面对宽带测试挑战
1452D/G捷变信号发生器能够提供最大2GHz射频调制带宽，根据不同应用场景，支持250MHz、500MHz、1GHz、2GHz带宽灵活选配，出众的调制带宽性能可轻松面对测试挑战。

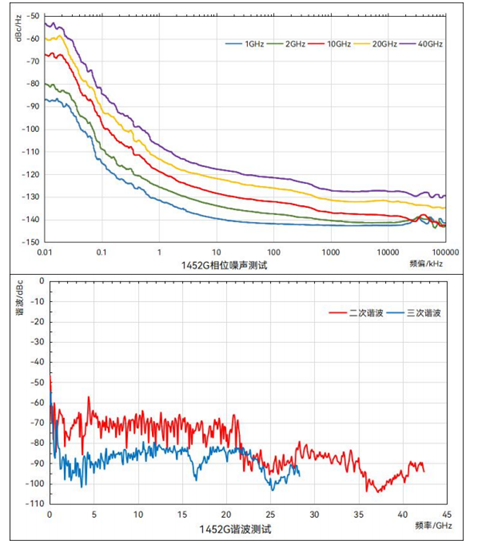

卓越的性能，让测试更简单、更精确
更纯净的信号让您在进行微波毫米波器部件、系统测试时不再受干扰信号的困扰。
最大功率测量值：1GHz为+22dBm，5GHz为+17dBm，20GHz为+16dBm，30GHz为+11dBm，40GHz为+11dBm。最小功率-135dBm(可设置)，动态范围超过145dB。

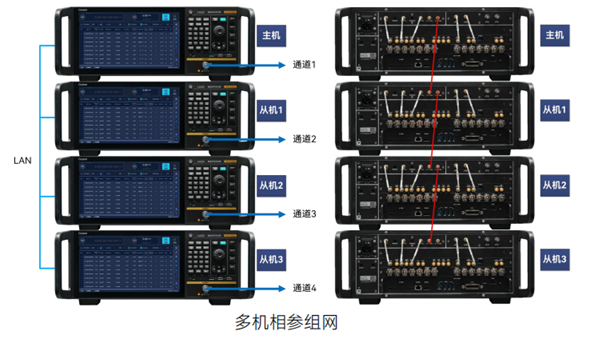

高精度相位控制，支持多机相参组网
1452D/G捷变信号发生器支持步进0.1°高精度相位控制、相位连续/相位相参控制及多机相参组网控制，通过积木式搭建与重组可灵活实现高达128个通道的相参组网，方便大规模阵列接收机场景级测试。通道间幅度、相位、时间差可高精度调节，通道间一致性、稳定性好，可精确模拟来波方向，支持AOA到达角测试。
全新升级人机交互
采用11.6英寸高分辨率触摸屏，清晰展现主要参数及仪表状态信息，配合信号流图引导界面，让显示更直观，交互更友好。
支持用户自定义菜单，根据测试习惯，量身定制个性化用户操控界面，实现一个窗口内的多功能操作，避免菜单过深、反复查找的困扰。
支持Web浏览器访问操控，仪器工作状态同步刷新。支持一键导出录制的SCPI指令，自动生成VS（C++、C#）、Qt、Matlab、LabWindows/CVI程控示例工程，让程控更简单。
仪器提供GPIB接口、LAN口、USB等附加扩展接口，可实现数据传输、远程控制及程序升级功能。
典型应用
雷达信号模拟
1452D/G捷变信号发生器结合78110A雷达信号模拟软件可以模拟多种雷达信号，可产生具有脉内调制的脉冲串雷达信号，可模拟脉冲重频雷达信号，可设置脉冲的包络形状。脉内调制方式包括线性调频、非线性调频、三角调频、BPSK、QPSK、巴克码等。重频类型包括重频参差、重频抖动、重频滑变。脉冲包络主要包括矩形、梯形、升余弦、根升余弦、指数等。

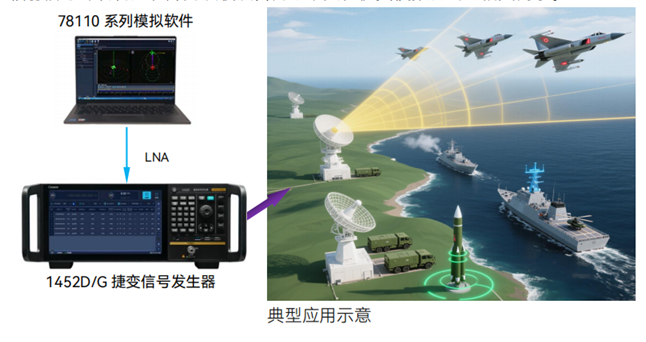

雷达场景信号模拟
1452D/G捷变信号发生器支持600万脉冲/秒的高密度PDW数据流播放，结合78110B雷达场景模拟软件可以将标准仪表变成灵活多变的复杂电磁环境信号模拟器，实现将外场的电磁环境试验搬到实验室内。
78110B雷达场景模拟软件能够通过对频率、幅度、脉宽、重频、到达时间、到达角、脉内调制等相关特性参数的设置，完成对大场景多雷达动态电磁环境信号的仿真模拟，并通过网络接口驱动单台/多台捷变信号发生器实现雷达辐射信号的模拟产生，用于满足用户对雷达辐射信号环境构建和阵列接收设备内场半实物仿真模拟测试的相关需求。
