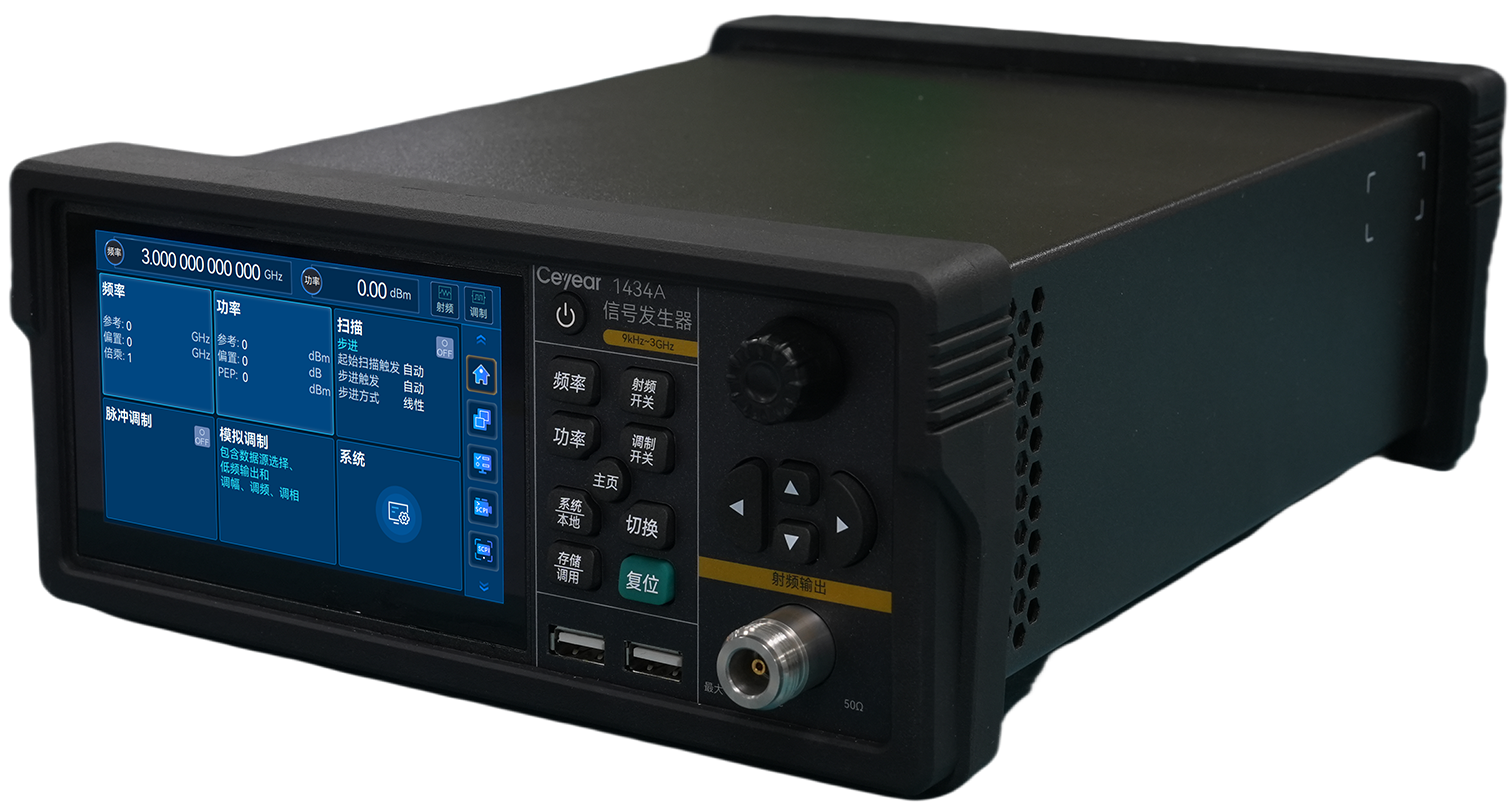

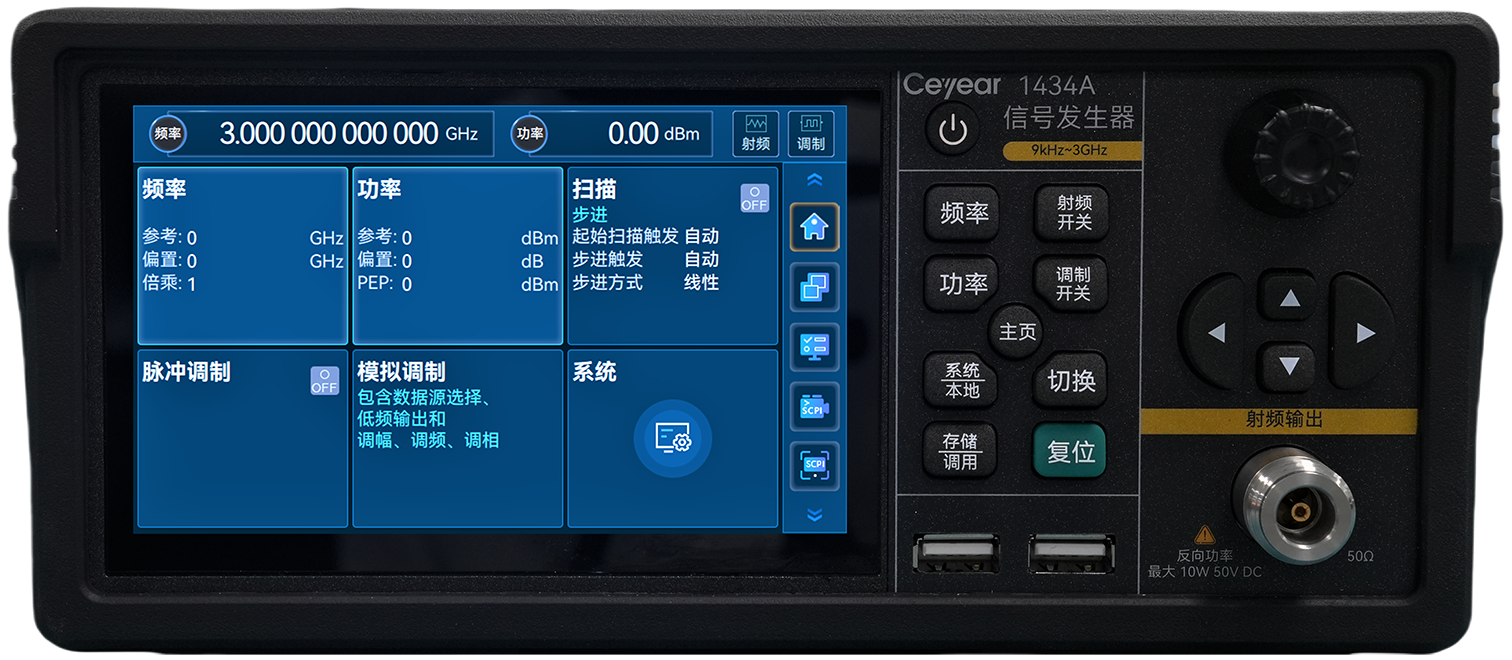

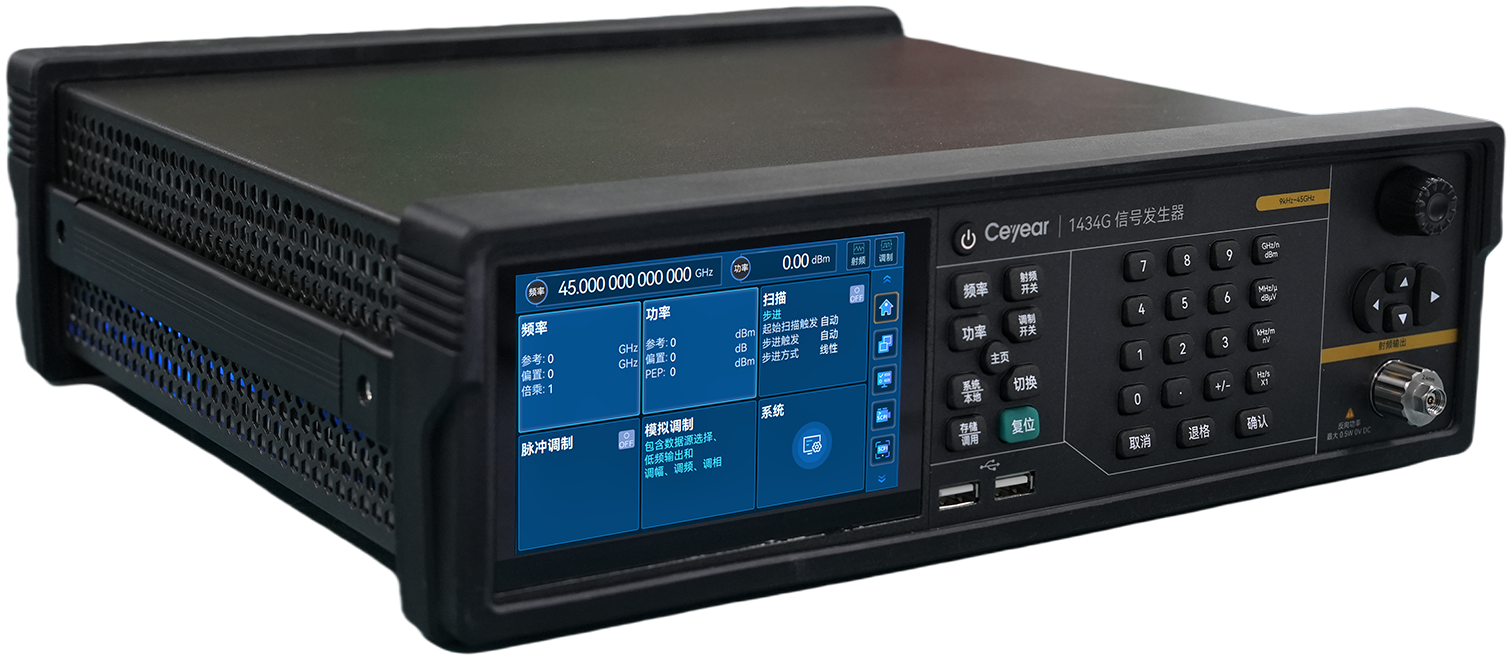

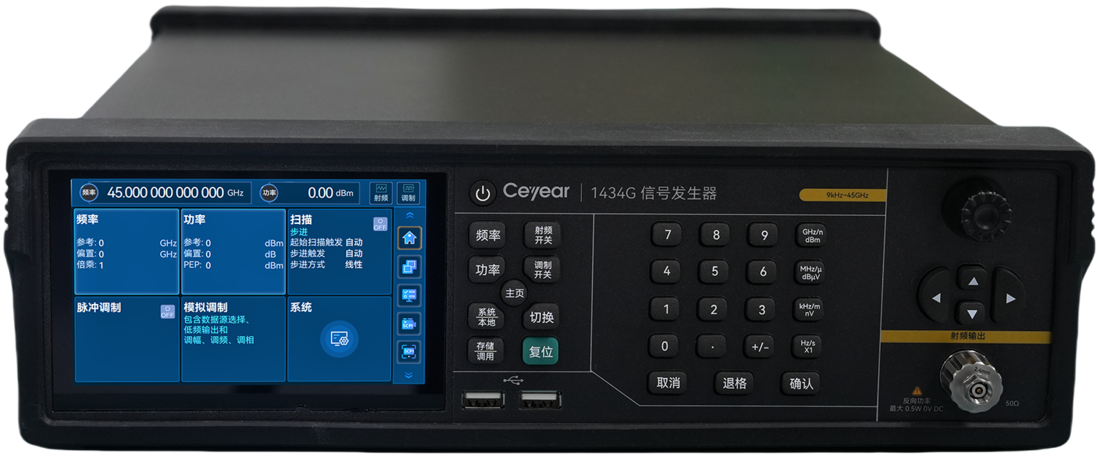

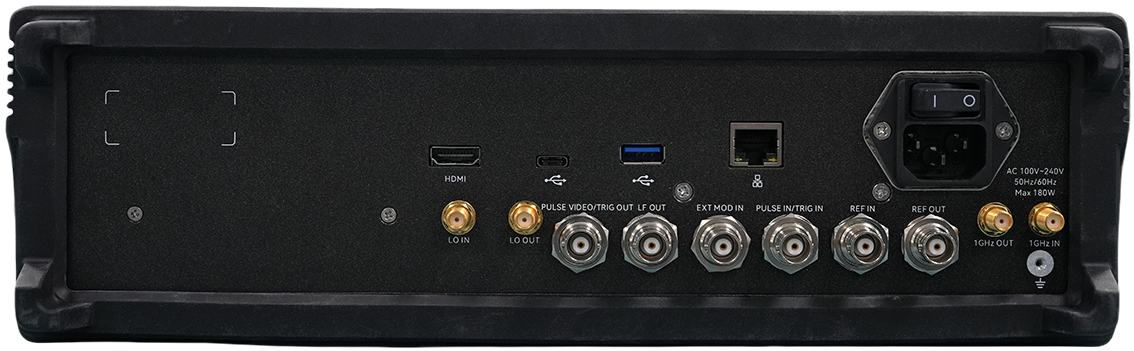

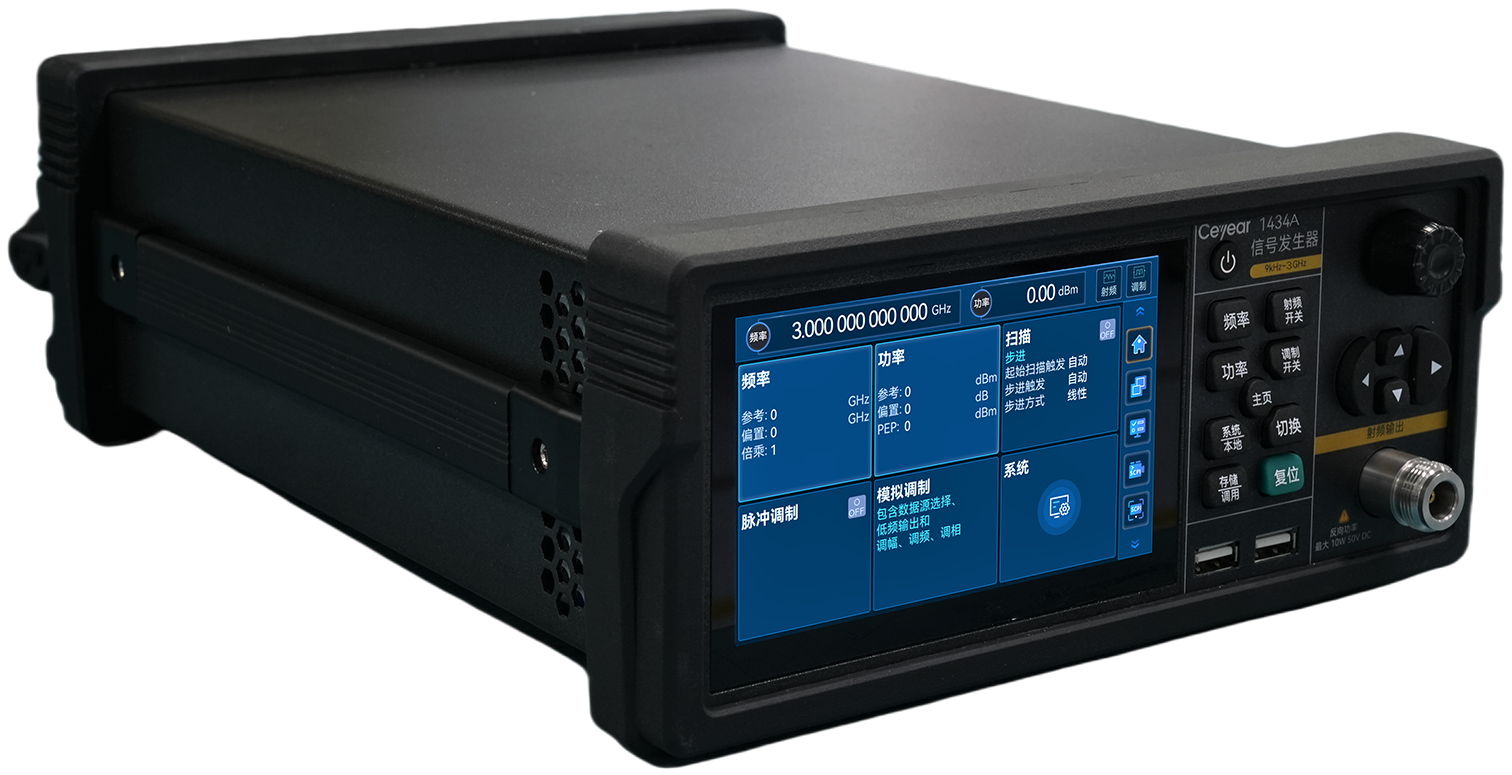

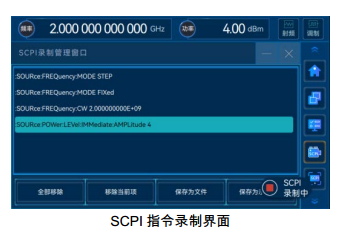

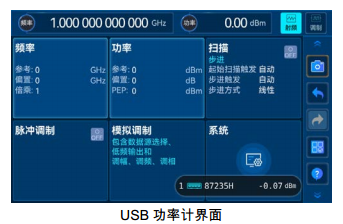

新产品 1434系列信号发生器

频率范围

1434A信号发生器 9kHz~3GHz

（1434A-H20-06: 9kHz～6GHz）

1434D信号发生器 9kHz~20GHz

1434G信号发生器 9kHz~45GHz

频率

N（基波谐波次数）

9kHz≤f≤250MHz

1/8

250MHz＜f≤312.5MHz

1/32

312.5MHz＜f≤625MHz

1/16

625MHz＜f≤1.25GHz

1/8

1.25GHz＜f≤2.5GHz

1/4

2.5GHz＜f≤5GHz

1/2

5GHz＜f≤10GHz

1

10GHz＜f≤20GHz

2

20GHz＜f≤40GHz

4

40GHz＜f≤45GHz

8

频率分辨率

0.001Hz

频率准确度

±3×10^-8（出厂校准准确度，25℃±10℃）

频率切换时间

≤5ms

时基老化率

（典型值^注1）

±5×10^-10/天（连续通电30天后），±5×10^-8/年

参考输出

频率

10MHz

1GHz

功率

>+4dBm，阻抗50Ω

功率>-10dBm，阻抗50Ω

参考输入

频率

1～100MHz，步进1MHz

1GHz

功率

-5dBm～+10dBm，阻抗50Ω

-10dBm～+5dBm，阻抗50Ω

扫描特性

扫描模式

步进扫描、列表扫描

功率特性

最小功率

(25℃±10℃)

型号

标配

程控步进衰减器选件H01-130

1434A

9kHz≤f≤100kHz：-90.0dBm

f ＞100kHz：-120.0dBm

—

1434D/G

-10.0dBm

9kHz≤ f ≤100kHz：-90.0dBm

f ＞100kHz：-120.0dBm

最大功率

（连续波，

25±10℃）

1434A

9kHz≤f≤100kHz

≥+5.0 dBm

100kHz＜f≤1MHz

≥+15.0 dBm

1MHz＜f≤3GHz

≥+20.0 dBm

1434A-H20-06选件

3GHz＜f≤6GHz

≥+15.0 dBm

1434D

9kHz≤f≤100kHz

≥+5.0 dBm

100kHz＜f≤1MHz

≥+15.0 dBm

1MHz＜f≤3GHz

≥+20.0 dBm

3GHz＜f≤20GHz

≥+16.0 dBm

1434G

9kHz≤f≤100kHz

≥+5.0 dBm

100kHz＜f≤1MHz

≥+14.0 dBm

1MHz＜f≤3GHz

≥+15.0 dBm

3GHz＜f≤20GHz

≥+14.0 dBm

20GHz＜f≤40GHz

≥+11.0 dBm

40GHz＜f≤45GHz

≥+9.0 dBm

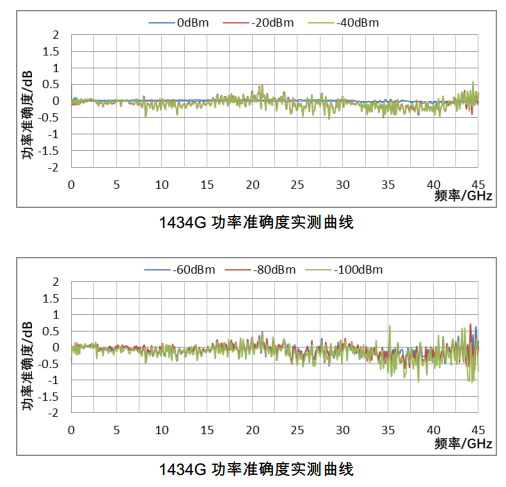

功率准确度

（25±10°C）

标配

1434A

功率（dBm）

频率

-120 ≤ P≤-90

（测量值^注2）

-90 ＜ P ≤-50

-50 ＜ P ≤ P_max

9kHz≤f≤1MHz

—

±0.9dB

±0.7dB

1MHz＜f≤3GHz

（±2.0dB）

±0.9dB

±0.7dB

1434A-H20-06选件

3GHz＜f≤6GHz

（±2.0dB）

±0.9dB

±0.7dB

1434D/G

功率（dBm）

频率

-120≤ P≤-90

-90＜ P ＜-10

-10≤ P ≤P_max

9kHz≤f≤3GHz

—

—

±0.7dB

3GHz＜f≤20GHz

—

—

±0.9dB

20GHz＜f≤45GHz

—

—

±1.2dB

H01-130程控步进衰减器选件

功率（dBm）

频率

-120 ≤ P ≤ -90

（测量值）

-90 ＜ P ≤-50

-50 ＜ P ≤ P_max

9kHz≤f≤1MHz

—

±0.7dB

±0.7dB

1MHz＜f≤3GHz

(±1.2dB)

±0.7dB

±0.7dB

3GHz＜f≤20GHz

(±1.8dB)

±0.9dB

±0.9dB

20GHz＜f≤45GHz

—

±1.2dB

±1.2dB

功率分辨率

0.01dB

输出阻抗

50Ω（额定值^注3）

源驻波比

（内稳幅，

测量值）

100kHz≤f≤6GHz

＜1.6

6GHz＜f≤20GHz

＜1.8

20GHz＜f≤45GHz

＜2.0

最大反向功率（额定值）

1434A

频率

AC

DC

1MHz≤f≤1GHz

50W

50V

1GHz＜f≤2GHz

25W

50V

2GHz＜f≤3GHz

10W

50V

1434A-H20-06选件

3GHz＜f≤6GHz

10W

50V

1434D/G

AC

DC

0.5W

0V

频谱纯度^注4

谐波

（+10dBm与最大功率两者中的较小者）

100kHz≤f≤6GHz

＜-30dBc

6GHz＜f≤20GHz

＜-55dBc

20GHz＜f≤45GHz

＜-50dBc

分谐波

（+10dBm与最大功率两者中的较小者）

9kHz≤f≤6GHz

<-80dBc

6GHz＜f≤20GHz

<-55dBc

20GHz＜f≤45GHz

<-50dBc

非谐波

（在0dBm处，10kHz频偏以远）

9kHz≤f≤250MHz

＜-56dBc

250MHz＜f≤5GHz

＜-70dBc

5GHz＜f≤10GHz

＜-64dBc

10GHz＜f≤20GHz

＜-58dBc

20GHz＜f≤40GHz

＜-52dBc

40GHz＜f≤45GHz

＜-46dBc

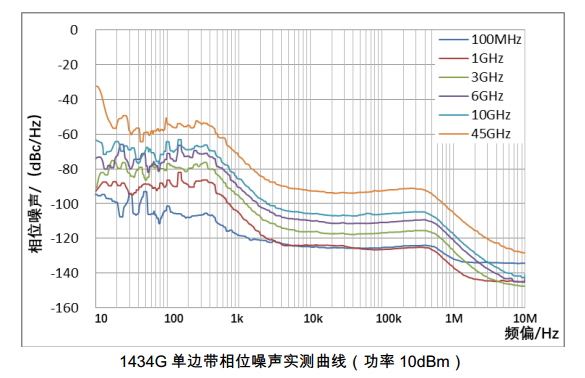

单边带相位噪声

（dBc/Hz，在+10dBm或与最大输出功率两者中的较小者）

频偏

频率

10kHz/20kHz

100MHz

＜-119

500MHz

＜-122

1GHz

＜-122

3GHz

＜-108

6GHz

＜-102

7.5GHz

＜-102

10GHz

＜-102

20GHz

＜-96

45GHz

＜-84

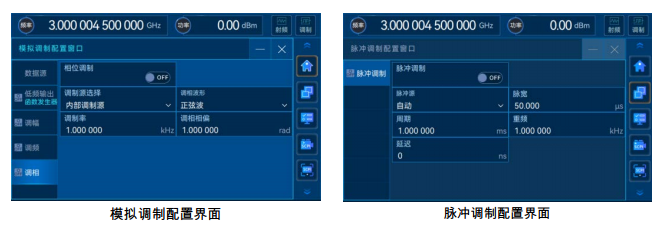

调制特性

频率调制

（f≥10MHz）

最大频偏：N×4MHz（N为基波谐波次数）

准确度（1kHz调制率，频偏N×500kHz）：< ±(2.0%×设置频偏+20Hz)

调制率（3dB带宽，N×500kHz频偏）：DC～100kHz

失真（1kHz调制率，频偏N×500kHz）：< 0.4%

相位调制

（f≥10MHz）

最大相偏： N×5rad（N为基波谐波次数）

准确度（1kHz调制率，相偏N×5rad）：< ±(2.0%×设置相偏+0.01 rad)

调制率（3dB带宽，相偏N×5rad）：DC～100kHz

失真（1kHz调制率，相偏N×5rad）：< 0.4%

幅度调制

（f≥10MHz）

最大深度：＞90％

准确度（1kHz调制率，30%调制深度）：±（4％×设置深度+1％）

调制率（3 dB带宽，30%调制深度）：DC～100kHz

失真（1kHz调制率， 30%调制深度）：< 2.0%

脉冲调制

（f≥50MHz）

开关比

≥80dB

上升下降时间

≤15ns

重复频率

0.023Hz～25MHz

最小脉宽

20ns

低频输出

波形

正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦

频率范围

正弦波、双正弦、扫频正弦

0.1Hz～10MHz

方波、三角波、锯齿波

0.1Hz～1MHz

幅度

1mVpp～5Vpp

一般特性

射频

输出端口

1434A：N型（阴），阻抗50Ω

1434D：3.5mm（阳），阻抗50Ω

1434G：2.4mm（阳），阻抗50Ω

外形尺寸（宽×高×深）

公称尺寸（不含把手、侧提带、底脚、垫脚、后镶条、接头等突出物）：

1434A：

（213.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm

1434D/G：

（319.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm

重量

＜6kg（型号、选件配置不同，重量不同）

电源

100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应）

功耗

＜100W

温度范围

工作温度：0℃～+40℃；存储温度：-40℃～+70℃
