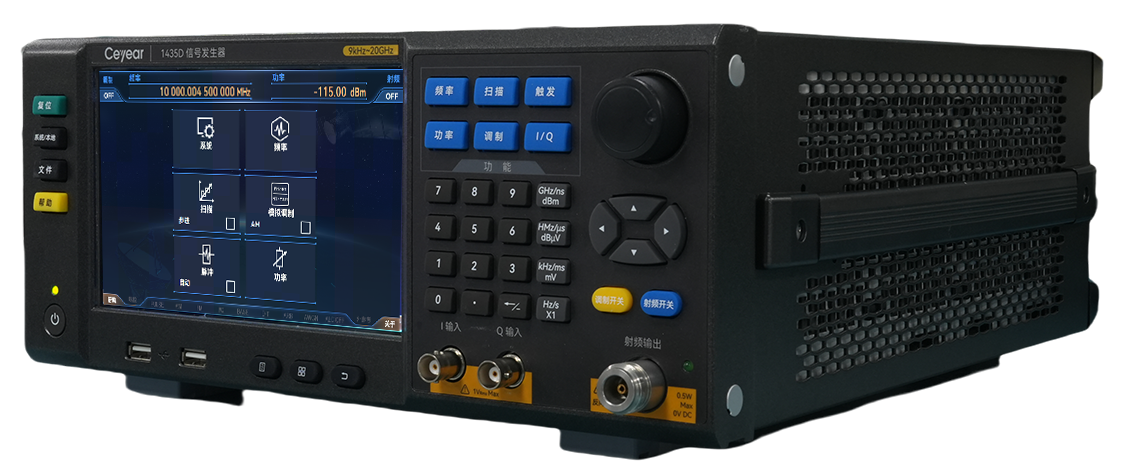

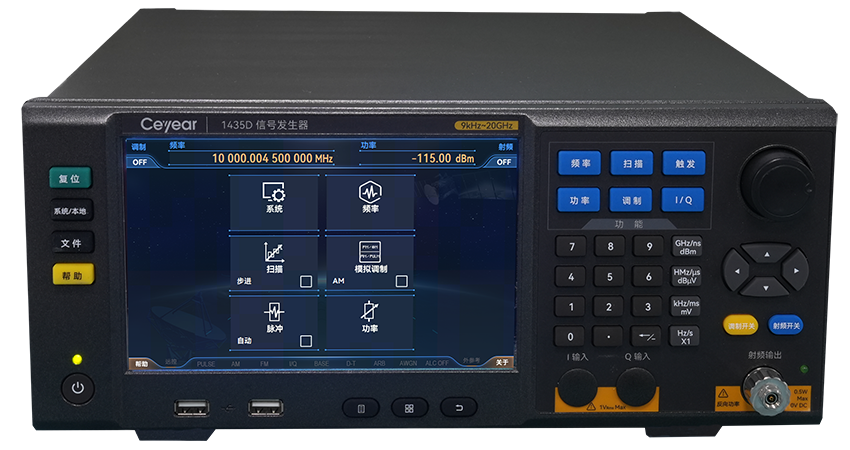

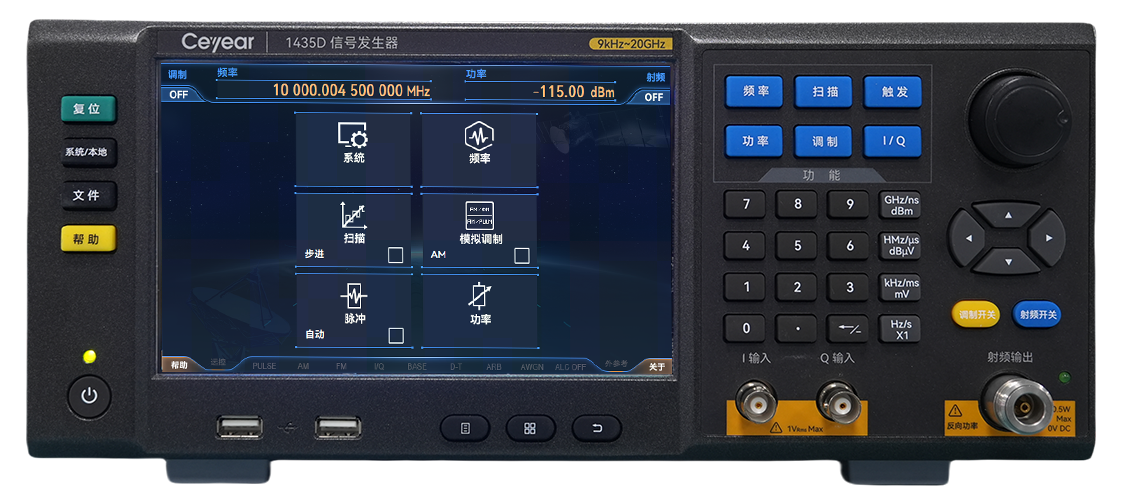

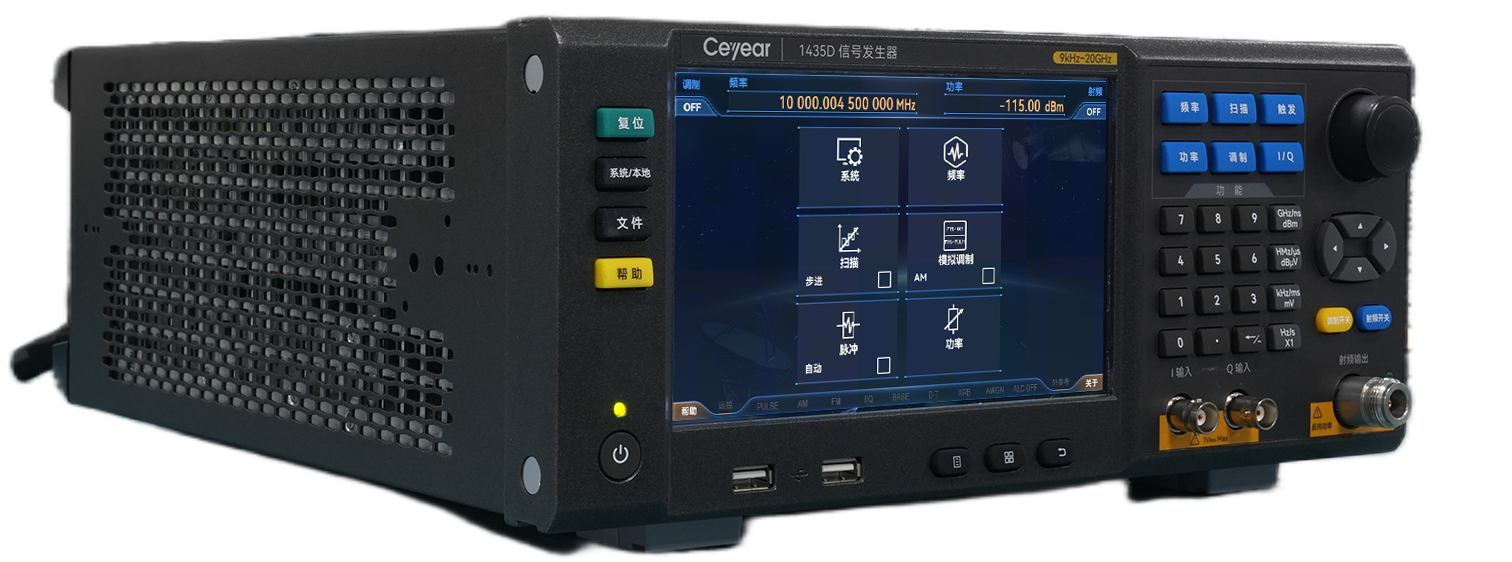

1435系列信号发生器

频率范围

1435A：9kHz~3GHz

1435B：9kHz~6GHz

1435C：9kHz~12GHz

1435D：9kHz~20GHz

1435F：9kHz~40GHz

1435K：100kHz~53GHz

1435L：100kHz~67GHz

频率

N（内部基波谐波次数）

9kHz≤f＜250MHz

1/4

250MHz≤f≤375MHz

1/16

375MHz＜f≤750MHz

1/8

750MHz＜f≤1.5GHz

1/4

1.5GHz＜f≤3GHz

1/2

3GHz＜f≤6GHz

1

6GHz＜f≤12GHz

2

12GHz＜f≤24GHz

4

24GHz＜f≤48GHz

8

48GHz＜f≤67GHz

16

频率分辨率

0.001Hz

频率切换时间

≤1ms（测量值^注2）

时基老化率（典型值^注3）

标配：±5×10^-7/年(连续通电30天后)

高稳时基选件H10：±5×10^-8/年(连续通电30天后)

±5×10^-10/天(连续通电30天后)

参考输出

频率

10MHz

功率

>+4dBm，至50Ω负载

参考输入

频率

1MHz～50MHz，步进1Hz

功率

0dBm～+7dBm，阻抗50Ω

扫描特性

扫描模式

步进扫描列表扫描

扫描驻留时间

100μs～100s

功率特性

最小功率

型号

标配

程控步进衰减器选件H01/H01-90/H01-E

1435A/B

-15dBm（可设置-20dBm）

H01：-110dBm（可设置-135dBm）

H01-E：-90dBm（可设置-110dBm）

1435C/D/F

-15dBm（可设置-20dBm）

H01：-110dBm（可设置-135dBm）

1435K/L

-15dBm（可设置-20dBm）

H01-90：-90dBm（可设置-110dBm）

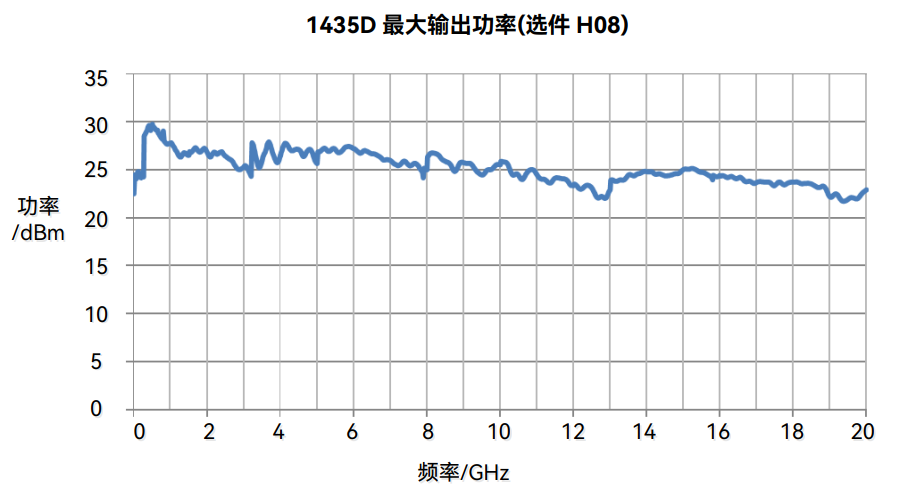

最大功率^注4

（25±10°C）

1435A/B

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

≥18dBm

≥22dBm

3GHz＜f≤5GHz

≥16dBm

≥20dBm

5GHz＜f≤6GHz

≥15dBm

≥18dBm

1435C/D

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

≥16dBm

≥21dBm

3GHz＜f≤20GHz

≥15dBm

≥20dBm

1435F

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

≥14dBm

≥20dBm

3GHz＜f≤17GHz

≥13dBm

≥17dBm

17GHz＜f≤40GHz

≥11dBm

≥15dBm

1435K/L

频率范围

标配

大功率输出选件H08

100kHz≤f≤3GHz

≥14dBm

≥20dBm

3GHz＜f≤30GHz

≥8dBm

≥13dBm

30GHz＜f≤67GHz

≥4dBm

≥8dBm

功率准确度

（25±10°C）

标配

功率（dBm）

频率

10～最大功率

-10～10

-15～-10

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±1.5dB

2GHz＜f≤20GHz

±0.9dB

±0.7dB

±1.5dB

20GHz＜f≤40GHz

±0.9dB

±0.8dB

±1.8dB

40GHz＜f≤67GHz

±1.5dB

±1.5dB

±2.0dB

H01程控步进衰减器选件

频率功率（dBm）

10～最大功率

-10～10

-70～-10

-90～-70

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.4dB

2GHz＜f≤20GHz

±0.9dB

±0.7dB

±0.7dB

±1.6dB

20GHz＜f≤40GHz

±0.9dB

±0.8dB

±1.1dB

±2.0dB

功率准确度

（25±10°C）

H01-90程控步进衰减器选件

频率功率（dBm）

10～最大功率

-10～10

-70～-10

-90～-70

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.4dB

2GHz＜f≤20GHz

±0.9dB

±0.7dB

±0.7dB

±1.6dB

20GHz＜f≤40GHz

±0.9dB

±0.8dB

±1.1dB

±2.0dB

40GHz＜f≤67GHz

±1.5dB

±1.5dB

±1.8dB

±3.0dB

H01-E电子衰减器选件

频率功率（dBm）

10～最大功率

-10～10

-70～-10

-90～-70

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.4dB

2GHz＜f≤6GHz

±0.9dB

±0.7dB

±0.7dB

±1.6dB

功率分辨率

0.01dB

输出阻抗

50Ω（额定值^注5）

源驻波比VSWR（内稳幅）（测量值^注2）

9kHz≤f≤3GHz

＜1.7

3GHz＜f≤13GHz

＜1.6

13GHz＜f≤20GHz

＜1.8

20GHz＜f≤40GHz

＜1.6

40GHz＜f≤67GHz

＜2.0

最大反向功率

0.5W（0V DC）（额定值^注5）

频谱纯度^注6

谐波（在+10dBm处）

9kHz≤f≤10MHz

＜-23dBc

10MHz＜f≤2GHz

＜-30dBc

2GHz＜f≤6GHz（1435B）

＜-30dBc

2GHz＜f≤20GHz

＜-55dBc

20GHz＜f≤67GHz

＜-50dBc（典型值^注3）

分谐波（在+10dBm处）

9kHz≤f≤6GHz

无

6GHz＜f≤12GHz

＜-60dBc

12GHz＜f≤24GHz

＜-55dBc

24GHz＜f≤67GHz

＜-50dBc

非谐波（在0dBm处，10kHz频偏以远）

频率

标配

低相位噪声选件（H06）

（括号内测量值^注2）

9kHz≤f＜250MHz

＜-54dBc

＜-58dBc（-65dBc）

250MHz≤f≤3GHz

＜-62dBc

＜-77dBc（-86dBc）

3GHz＜f≤6GHz

＜-56dBc

＜-71dBc（-80dBc）

6GHz＜f≤12GHz

＜-50dBc

＜-65dBc（-74dBc）

12GHz＜f≤24GHz

＜-44dBc

＜-59dBc（-68dBc）

24GHz＜f≤48GHz

＜-38dBc

＜-53dBc（-62dBc）

48GHz＜f≤67GHz

＜-32dBc

＜-47dBc（-56dBc）

单边带相位噪声

（dBc/Hz，在+10dBm处）

标配

频率频偏

100Hz

10kHz

100MHz

＜-83

＜-115

250MHz

＜-93

＜-127

500MHz

＜-89

＜-121

1GHz

＜-83

＜-115

2GHz

＜-77

＜-109

3GHz

＜-74

＜-105

4GHz

＜-71

＜-103

6GHz

＜-68

＜-99

10GHz

＜-63

＜-95

20GHz

＜-57

＜-89

40GHz

＜-51

＜-83

50GHz

＜-45

＜-77

67GHz

＜-45

＜-77

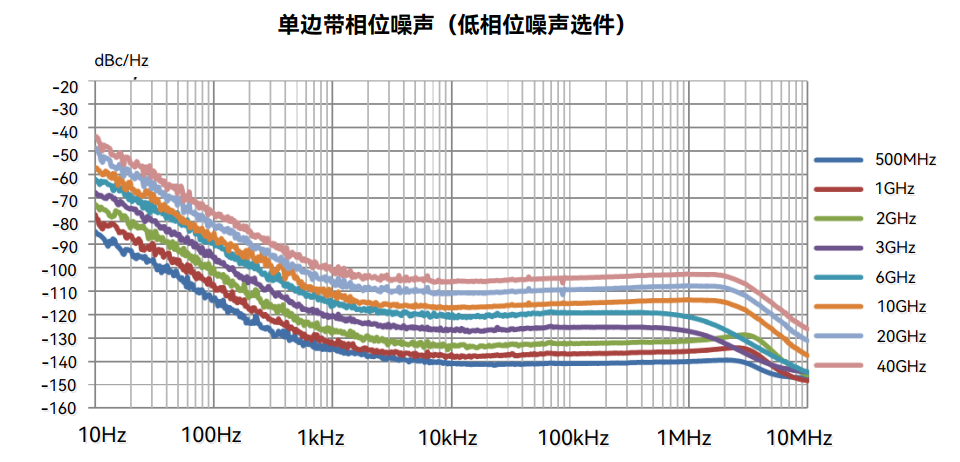

低相位噪声选件H06

频率频偏

100Hz

1kHz

10kHz

100kHz

100MHz

＜-83

＜-122

＜-136

＜-131

250MHz

＜-93

＜-133

＜-142

＜-139

500MHz

＜-89

＜-129

＜-139

＜-135

1GHz

＜-83

＜-123

＜-136

＜-132

2GHz

＜-77

＜-117

＜-132

＜-126

3GHz

＜-74

＜-114

＜-126

＜-121

4GHz

＜-71

＜-111

＜-125

＜-120

6GHz

＜-68

＜-108

＜-122

＜-115

10GHz

＜-63

＜-103

＜-118

＜-113

20GHz

＜-57

＜-97

＜-112

＜-107

40GHz

＜-51

＜-91

＜-106

＜-101

50GHz

＜-45

＜-85

＜-100

＜-95

67GHz

＜-45

＜-85

＜-100

＜-95

调制特性

频率调制^注7

（选件H02）

最大频偏：N×16MHz（N为基波谐波次数）

准确度（1kHz调制率，频偏N×500kHz）：±（2％×设置频偏+20Hz）

调制率（3dB带宽，频偏N×500kHz）：DC～7MHz

失真（1kHz速率，频偏N×500kHz）：<0.4%

相位调制^注7

（选件H02）

最大相偏：N×16rad（N为基波谐波次数）

准确度（1kHz调制率，相偏N×8rad）：±（2％×设置相偏+0.01rad）

调制率（3dB带宽，相偏N×8rad）：DC～1MHz

失真（1kHz调制率，相偏N×8rad）：＜0.4%

幅度调制^注7

（选件H02）

最大深度：＞90％

准确度（1kHz调制率，30%调制深度）：±（4％×设置深度+1%）

调制率（3dB带宽，30%调制深度，频率测试点：1GHz、5GHz、20GHz、40GHz）：DC～

100kHz

失真（1kHz调制率，线性方式，总谐波失真，30％调制深度）：＜2％；

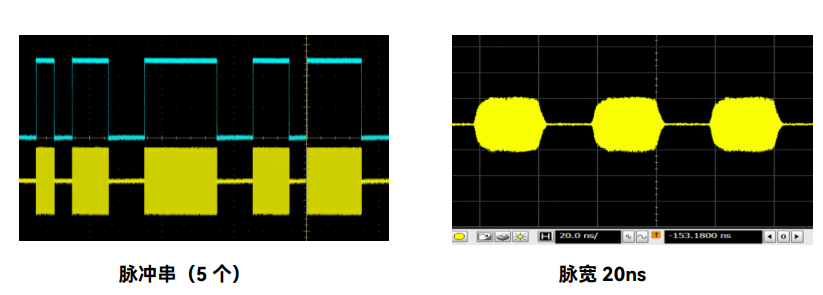

脉冲调制^注8

（选件H03）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

100ns

窄脉冲调制^注8

（选件H04）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

20ns

内部模拟调制信号发生器（需配选件H02）

提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号

波形：正弦波，方波，三角波，锯齿波

频率范围：正弦波0.1Hz～10MHz

方波，三角波，锯齿波0.1Hz～1MHz

频率分辨率：0.1Hz

低频输出：幅度0～5Vpeak（额定值^注5），至50Ω负载

内部脉冲发生器

(需配选件H03或H04)

脉冲宽度：100ns～（42s-10ns）（选件H03，额定值^注5）

20ns～（42s-10ns）（选件H04，额定值^注5）

脉冲周期：120ns～42s （选件H03，额定值^注5）

40ns～42s （选件H04，额定值^注5）

分辨率：10ns

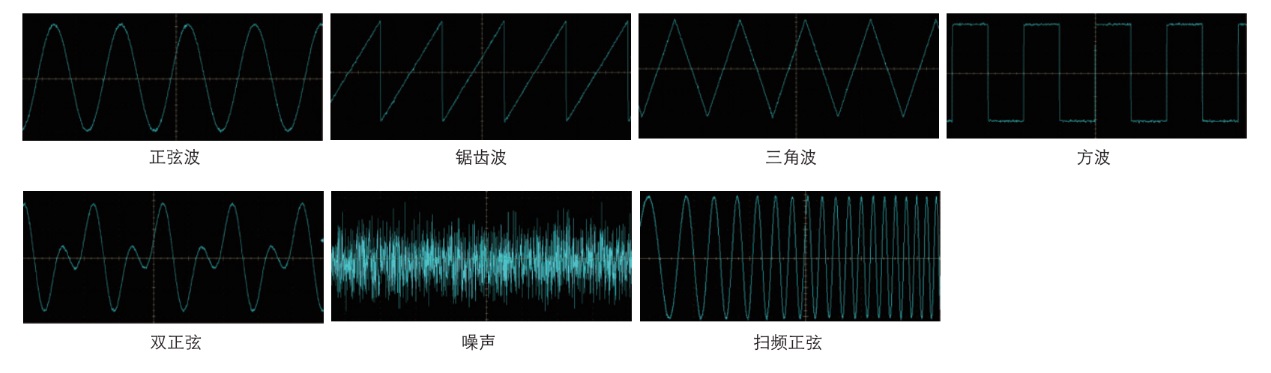

多功能函数发生器

(选件H05)

多功能发生器由7个波形发生器组成,通过使用AM、FM/ΦM和低频输出中的复合调制特性,

可分别对发生器进行设置或是同时设置5个发生器

波形：

函数发生器1：正弦波、三角波、方波、锯齿波、脉冲

函数发生器2：正弦波、三角波、方波、锯齿波、脉冲

双函数发生器：音频2的正弦波、三角波、方波、锯齿波、脉冲相位偏置和幅度比，相对于音频1

扫描函数发生器：正弦波、三角波、方波、锯齿波

噪声发生器1：均匀、高斯

噪声发生器2：均匀、高斯

直流：仅限LF输出

频率参数：

正弦波：0.1Hz至10MHz

三角波、方波、锯齿波、脉冲：0.1Hz至1MHz

分辨率：0.1Hz

一般特性

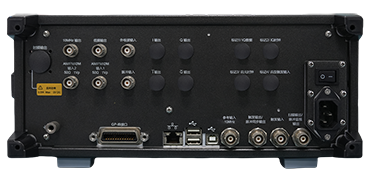

射频输出端口

1435A/B/C：N型（阴），阻抗50Ω

1435D：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω

1435F：2.4mm（阳），阻抗50Ω

1435K/L：1.85mm（阳），阻抗50Ω

程控接口

LAN、GPIB

外形尺寸

（宽×高×深）

公称尺寸（不含把手、侧提带、底脚、垫脚、接地柱、后镶条、旋钮、接头等突出物）：

1435A/B/C/D/F：(319.3±1.20)mm×(132.5±1.2)mm×(351±1.2)mm

1435K/L：(319.3±1.20)mm×(132.5±1.2)mm×(401±1.2)mm

重量

＜15千克（型号、选件配置不同，重量不同）

电源

110±10%VAC，50±5%Hz，60±5%Hz；或220±10%VAC，50±5%Hz，60±5%Hz（自适应）

功耗

小于300W

温度范围

工作温度：0℃～+50℃；存储温度：-40℃～+70℃
