用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 6955AC | 信号收发仪 / 主机 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-001 | 用户手册中文版 / 用户手册中文版 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-002 | 程控手册中文版 / 程控手册中文版 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| MMPX-JB2/JB2-180-FSF086 | 电缆组件 / MMPX转MMPX柔性电缆，长度180mm。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| MMPX-JB2/SMA-JB2-8A-300 | 电缆组件 / MMPX转SMA柔性电缆，长度300mm。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| VHDCI68M/M-1m | 仪用电缆组件 / 线缆，与68针连接器VHDCI68F-90°配套 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| CDX121200-1m | 电缆组件 / VHDCI68PIN公头转散线EPM，带线号标识，长度1米 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| CDX121200-0.5m | 电缆组件 / VHDCI68PIN公头转散线EPM，带线号标识，长度0.5米 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S01 | 矢量信号发生功能选件 / PSK、QAM等调制信号产生 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S02 | 矢量信号分析功能选件 / PSK、QAM等调制信号分析 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S03 | 任意波形加载与播放功能选件 / 加载任意波文件，并播放 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S04 | 50MHz信号带宽 / 6955AC内部信号带宽扩展为50MHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S05 | 100MHz信号带宽 / 6955AC内部信号带宽扩展为100MHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S06 | 200MHz信号带宽 / 6955AC内部信号带宽扩展为200MHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S07 | 功率伺服（PowerServo） / 6955AC增加功率伺服功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S08 | 列表模式（List Mode） / 6955AC增加列表模式功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S09 | 数字预失真（DPD） / 6955AC增加数字预失真功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S10 | 镜像抑制（QMC） / 6955AC增加镜像抑制功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-S11 | 噪声校正 / 6955AC增加噪声校正功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6935BA | 信号发生器 / 6955AC外加本振，提升单边带相位噪声和EVM指标 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-EWT1 | 保修期以外延长保修1年 / 保修期以外延长保修1年 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 7011L | 18槽PXIe机箱 / 购买该选件需另外购买7020D选件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 7011D | 8槽便携式PXIe机箱 / 购买该选件需另外购买7020D选件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 7011A | 4槽PXIe便携式一体机 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 7020D | PXIe零槽 / 购买该选件需另外购买7011L或7011D选件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| PXIe-4318C-H | 机箱 / 购买该选件需另外购买PXIe-3882选件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| PXIe-3882 | 控制模块 / 购买该选件需另外购买PXIe-4318C-H选件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6955AC-JL | 计量服务 / 提供计量校准服务，提供计量报告 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 01 | 产品快速使用指南 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 02 | 软件光盘 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 03 | 产品合格证 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述
6955AC信号收发仪为符合PXIe总线标准的3U 2槽模块化产品，融合了矢量信号分析、矢量信号发生与基于FPGA的实时信号处理和控制能力，能够同时完成微波矢量信号的接收与发射，对信号数据进行高速大容量存储与处理。该模块频率范围40MHz~6.0GHz、带宽200MHz，寻求测试效率与测试成本的最优配置，以更小的体积、更高的集成、更快的测试效率服务于产线测试，可广泛应用于射频半导体、5G测试、物联网测试等领域。
主要特点
频率范围宽：40MHz~6GHz
信号带宽大：最大带宽200MHz
输出功率高：最大达到+15dBm以上
具备24路数字IO、可编程IO以及8路触发通道
支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成
功能特点

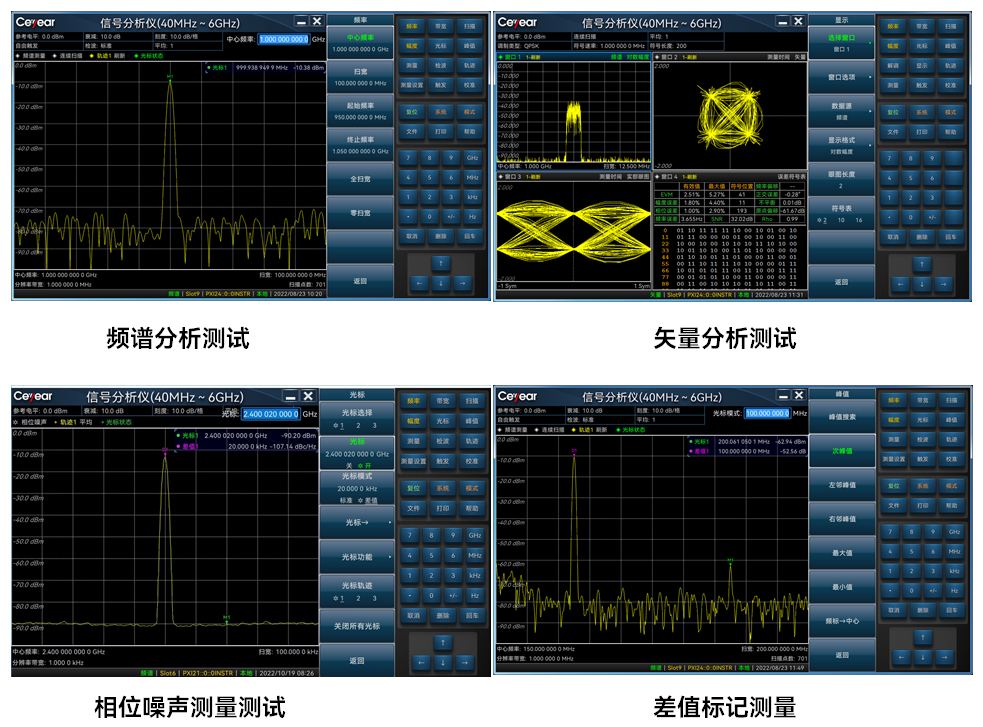

丰富的测量功能模式
频谱分析测试
矢量分析测试
相位噪声测量测试
差值标记测量

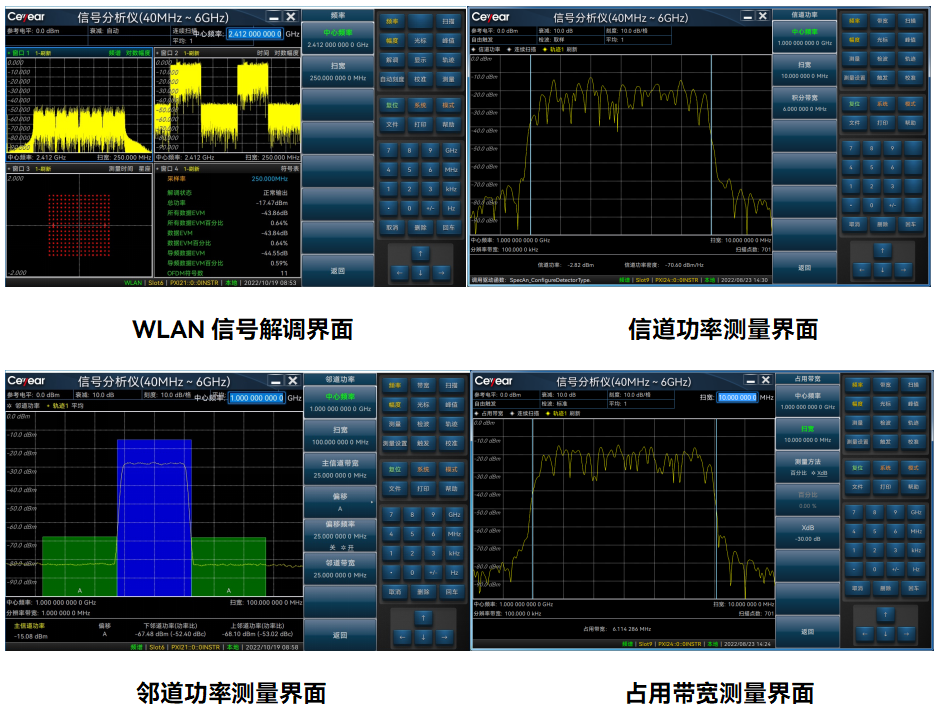

丰富的测量功能模式
WLAN信号解调
信道功率测量
邻道功率测量
占用带宽测量

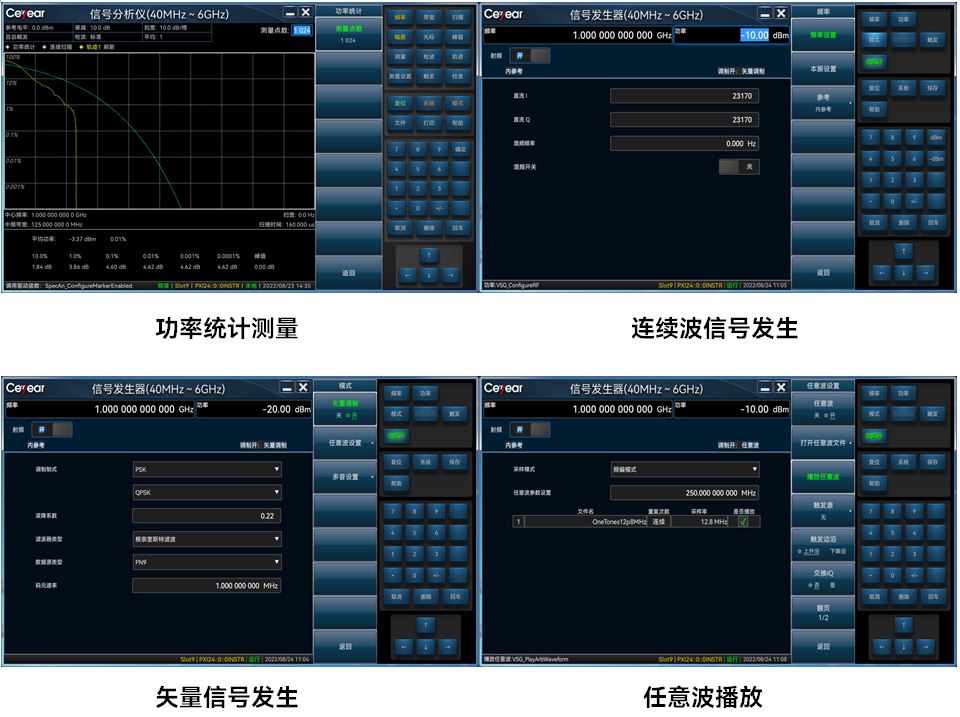

丰富的测量功能模式
功率统计测量
连续波信号发生
矢量信号发生
任意波播放

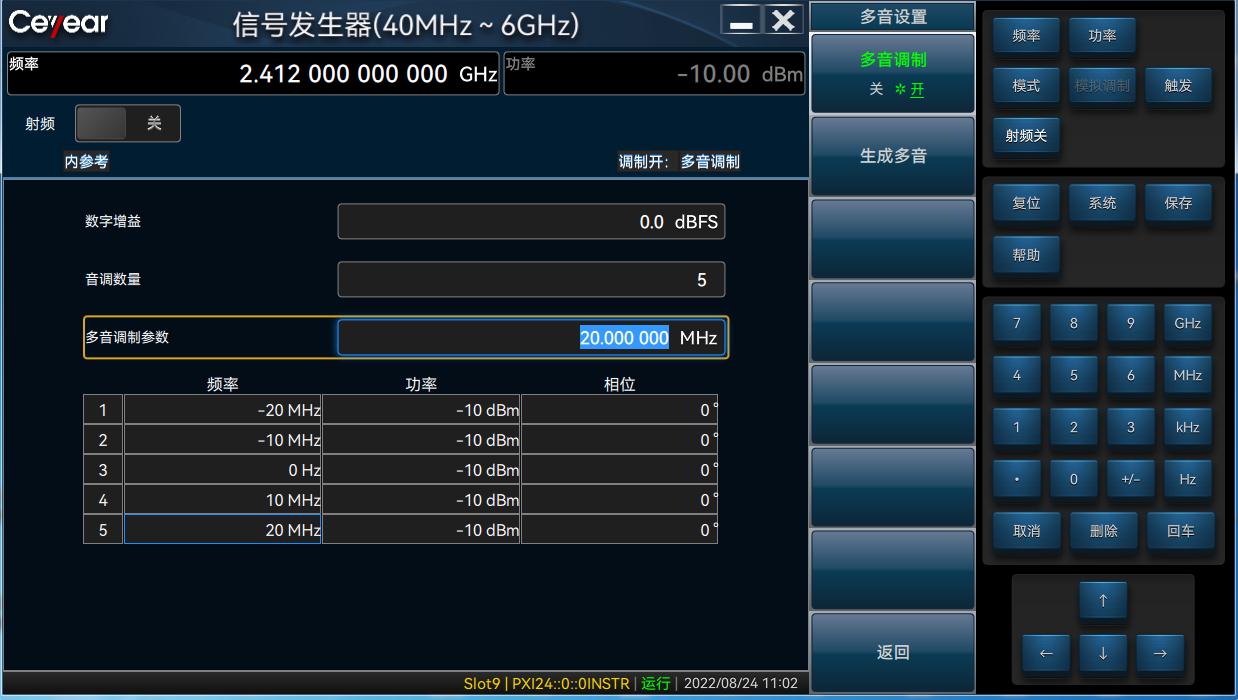

丰富的测量功能模式
多音信号产生
典型应用
构建半导体测试系统
6955AC信号收发仪在单个模块中可同时进行宽带信号发生与宽带信号分析，测试效率高，一致性好，非常适合并行测试、高吞吐量、对测试速度有很高要求的测试场景，广泛应用于半导体测试系统的集成，进行开关、放大器等芯片的1dB压缩点、三阶交调截获点、增益或插损等指标的测试。
构建小型化综合化产线测试系统
6955AC信号收发仪具有连续波信号发生、矢量信号发生、多音信号发生、任意波形加载、频谱分析、矢量信号分析等多种信号发生与测量功能，并且具备24通道的数字IO、可编程IO、触发总线用于外围交互控制，而体积只占PXI标准机箱3U2槽，可以为射频类产品提供全面、高效率而低成本的综合化产线测试解决方案。
构建现场便携式测试系统
6955AC信号收发仪体积仅为2槽，重量小于1.5kg，融合了信号发生与信号分析等多种功能，支持多种开发环境，可跨平台开发，具有便携化、平台化、高度集成与可替换性强等特点，可用于构建现场便携式综合测试系统，实现雷达、电台等设备的部组件、整机及系统的综合测试，满足设备外场系统调试、巡检、故障定位及部组件维修保障等应用场景需求。

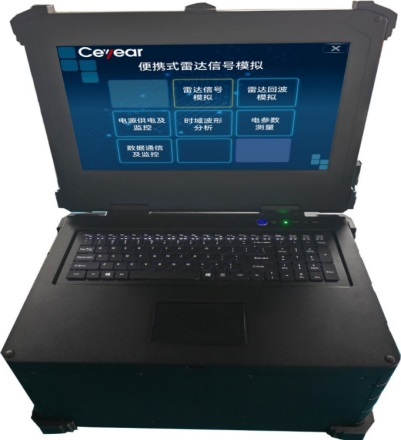

构建雷达信号模拟设备
6955AC信号收发仪可用于构建雷达信号模拟设备，实现距离、速度、加速度等信息的目标回波及杂波模拟，常规脉冲雷达、脉冲多普勒雷达等多种制式雷达信号产生，完成雷达等设备综合性能的全面检测，满足雷达等设备外场系统联调及维修保障需求。

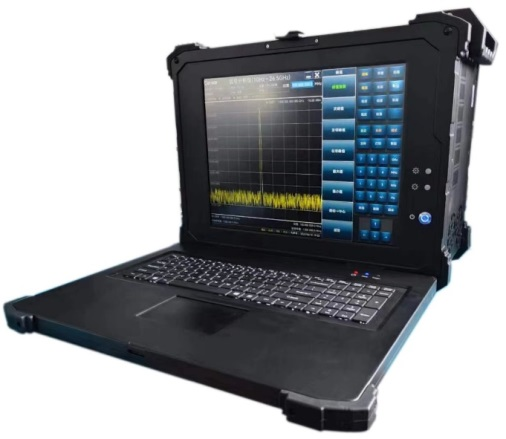

构建便携式雷达综合测试设备
6955AC信号收发仪具有连续波信号发生、矢量信号发生、任意波形加载、频谱分析、矢量信号分析等多种信号发生与测量功能，体积小，功能丰富，结合其他PXIe模块，可用于构建便携式雷达综合测试设备，实现雷达射频参数、波形参数、光纤断点定位等性能的全面测试，满足雷达等设备外场系统联调及巡检测试需求。
