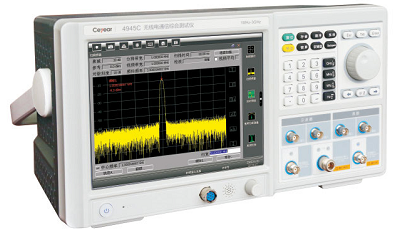

4945B/C 无线电通信综合测试仪

型号：4945C

分类 Ceyear思仪 / 通信测量仪器

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
4945C	无线电通信综合测试仪 / 300kHz～3GHz	—	登录可见	登录可见	官网规格，价格面议
4945B	无线电通信综合测试仪 / 300kHz～1.05GHz	—	登录可见	登录可见	官网规格，价格面议
4945-H01	内置锂电池 / 容量11000mAh	—	登录可见	登录可见	官网规格，价格面议
4945-S05	双通道示波器软件 / 详见“技术规范”	—	登录可见	登录可见	官网规格，价格面议
4945-S04	跳频信号分析软件 / 详见“技术规范”	—	登录可见	登录可见	官网规格，价格面议
4945-S03	跳频信号发生软件 / 详见“技术规范”	—	登录可见	登录可见	官网规格，价格面议
4945-S02	矢量信号解调与分析软件 / 详见“技术规范”	—	登录可见	登录可见	官网规格，价格面议
4945-S01	矢量信号发生与误码率测量软件 / 详见“技术规范”	—	登录可见	登录可见	官网规格，价格面议
6	合格证 / 1项	—	登录可见	登录可见	官网规格，价格面议
5	TNC-SMA转接头 / 1个	—	登录可见	登录可见	官网规格，价格面议
4	N-SMA转接头 / 1个	—	登录可见	登录可见	官网规格，价格面议
3	N-BNC转接头 / 1个	—	登录可见	登录可见	官网规格，价格面议
2	三芯220VAC电源线 / 1根	—	登录可见	登录可见	官网规格，价格面议
1	用户手册（含编程手册） / 1本	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

4945系列无线电通信综合测试仪是多功能、便携式无线电综合测试类仪器，基于软件无线电架构，集成了跳频信号发生与分析、矢量信号发生与解调分析、模拟调制信号发生与解调分析、音频信号发生与分析、音频示波器、自动测试等功能，它可完成无线通信设备的发射与接收主要性能测试，并对射频、调制、音频、数码等特征参数进行测量分析，广泛应用于短波/超短波通信电台、无线接力机等无线通信设备的研制、生产、检定和维修测试，更可方便搭载于通信车、船等各类包含了无线通信终端的移动载体或外场测试。

功能特点

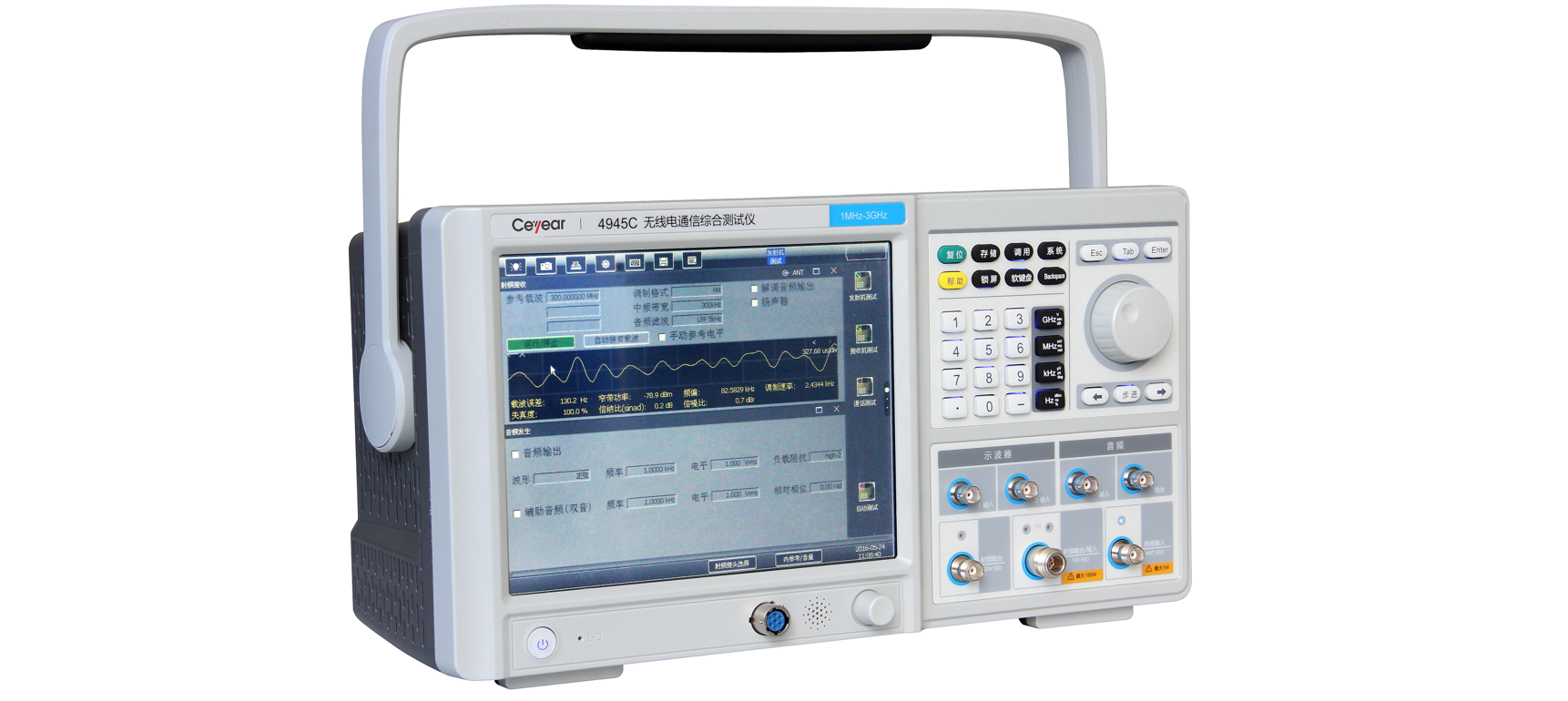

主要特点

（1）丰富的射频测试功能：扫频频谱分析，宽带与窄带功率测量，频率误差测量，射频信号源；

（2）模拟制式通信测试：AM、FM、SSB信号发生与解调分析。具备解调音频的图形化显示、SINAD、SNR、失真度、调制率等测量功能，并内置扬声器，可实时输出解调话音；调制信号发生调制源支持外音频、麦克风；

（3）数字制式通信测试（选件）：10MHz带宽数字矢量信号发生与分析，误码率测量，具备解调数码实时输出接口；

（4）跳频测试（选件）：60MHz瞬时带宽跳频信号发生与分析。跳频信号分析支持瀑布图、频率-时间等测量方式，在60MHz带宽下单次捕获时长达1.3s，时间分辨率10ns；

（5）音频信号测试：音频信号发生与分析功能，最大音频输入电平高达30Vrms（高阻），最大音频输出电平达7Vrms（高阻），具备频率、电平、SINAD、SNR、失真度测量；音频发生支持双音输出，双音的频率与幅度单独可调、相对相位可调；

（6）双通道示波器（选件）：DC～4MHz；

（7）自动测试软件：被测设备参数在线编辑、自动引导测试、测试报表生成等功能，并具备控制被测设备收发的PTT控制接口；

（8）内置大功率衰减器，最大输入功率高达150W；

（9）便携式结构：外形尺寸(不含把手)约宽426×高222×深180mm，易于携带和使用；

（10）多样化供电方式：标配支持AC220V或DC24V供电，提供内置锂电池选件；

（11）支持网口程控；

（12）10.4寸大屏幕，标配电阻触摸屏，中英文界面、界面色调可选；

（13）支持多功能窗口同时操作，最多同时4个功能窗口。

无线通信设备自动测试功能

可以新建、编辑被测设备的型号、参数和指标合格门限，选定被测设备并连接测试电缆后，综测仪执行自动引导测试，测试过程中综测仪可通过PTT控制被测设备的收发，在需要设置被测设备或更换测试电缆时，综测仪自动暂停测试并提示用户操作，操作完成后继续测试过程。测试完成后直观的给出合格、不合格项，并支持测试结果的存储、查看、对比、远程读取等操作。

发射机测试

可以对发射机的多种性能指标同时进行测试，如信号功率、频率误差、信号调制特性、解调音频等；同时为发射机提供音频信号，单/双音模式可选，可模拟导频信号。

接收机测试

发射调频、调幅、SSB射频信号；同时对接收机的解调音频进行分析，可以同时精确测量音频频率、电压、失真度、信纳比和信噪比。

射频信号源功能

可以输出调频、调幅、SSB等模拟调制和BPSK、QPSK、8PSK、GMSK、16QAM等数字调制，数字调制最大符号速率为5MHz；支持60MHz瞬时带宽的跳频信号发生。

射频接收及解调功能

可以进行调频、调幅、SSB等模拟调制和BPSK、QPSK、8PSK、GMSK、16QAM等数字调制信号的解调与分析，可以输出解调参数值和解调波形，模拟调制信号解调带宽最高300kHz，数字调制信号解调的最大符号速率为5MHz；支持窄带功率测量。

扫频频谱分析功能

具有宽频带、高分辨率、高灵敏度、高动态范围等特点。

跳频信号分析功能

跳频信号的最大瞬时分析带宽为60MHz，具有三维频谱图、时间-频率图和时间-幅度图显示。可对跳频信号进行捕获-存储-分析，可查看任意时刻的频谱与调制域图。调制域测量时，具备任意时间段内频率点的累加显示功能，可直观观测跳频频率点。同样可用于脉冲信号及瞬变信号的测量。

音频信号发生功能

单音、双音模式可选，最大输出电平可达7Vrms。

音频信号分析功能

音频滤波器可选，最大输入电平可达30Vrms，支持频率、电平、失真度、SINAD和信噪比测量，并支持音频波形显示。

多窗口同时操作功能

最多同时支持4个功能窗口，每个窗口可单独放大。

技术指标

名称	指标要求		备注
射频信号发生	频率范围	1MHz～1.05GHz(4945B,可用至100kHz), 1MHz～3GHz(4945C,可用至100kHz)
	频率分辨率	1Hz
	输出电平范围	GEN端口：-120dBm～+5dBm(调制最大0dBm) T/R端口：-130dBm～-35dBm
	电平分辨率	0.1dB
	电平准确度	±1.5dB(≥-110dBm), ±2.0dB(＜-110dBm)
	单边带相噪	-93dBc/Hz@20kHz(≤1.05GHz), -90dBc/Hz@20kHz(＞1.05GHz)
	谐波	优于-25dBc(＞1MHz,≤0dBm)
	非谐波	优于-35dBc(＞1MHz，+5dBm输出)
	内部模拟调制源	正弦、方波、三角、锯齿、双音（模拟导频）
	内部FM	最大频偏：150kHz 准确度：±5%(频偏5kHz～150kHz) 调制速率：20Hz～20kHz
	内部AM	调制范围：0～100% 准确度：±5%(相对值，深度10%～90%) 调制速率：20Hz～20kHz
	内部SSB	调制选择：USB、LSB 调制速率：300Hz～5kHz
	外部 FM/AM/SSB	调制速率：20Hz～15kHz（FM，AM），300Hz～3kHz（SSB）
	矢量信号发生（选件）	调制格式：2ASK、2FSK、GMSK、BPSK、QPSK、8PSK、16QAM 最大调制带宽：10MHz 最大码元速率：5MHz 数据源：PRBS、全0、全1、01交替、外部数码滤波器：RC、RRC、GAUSS EVM：≤2%rms（码元速率≤1MHz），≤3%rms（码元速率＞1MHz）
	跳频信号发生（选件）	最大跳频瞬时带宽：60MHz 最大非重复跳频图案长度：4000 频率捷变时间：＜10μs 最大跳频速率：10万跳/秒跳频方式：内步进重复、外部频率控制
宽带功率测量	频率范围	400kHz～1.05GHz(4945B), 400kHz～3GHz(4945C)
	测量范围	0.1mW～100mW (ANT端口)，100mW～150W(T/R端口，＞40W时，单次连续输入不超过1分钟、连续两次输入间隔时间不少于2分钟)
	测量准确度	15％（≤120W，连续波或频率调制）
窄带功率测量	频率范围	300kHz～1.05GHz(4945B,低频率依赖于小中频带宽), 300kHz～3GHz(4945C,低频率依赖于小中频带宽)
	测量范围	+51dBm～-40dBm(T/R端口,低功率依赖于小中频带宽), +10dBm～-80dBm(ANT端口,低功率依赖于小中频带宽)
	测量准确度	±2dB
	接收带宽	6.25、8.33、10、12.5、25、30、100、300kHz
频率误差计	频率范围	300kHz～1.05GHz(4945B,,低频率依赖于小中频带宽), 300kHz～3GHz(4945C,,低频率依赖于小中频带宽)
频率误差计	准确度	频率标准±1Hz
音频信号发生	波形	正弦、方波、三角、锯齿
	信号类型	单音、双音
	频率	20Hz～20kHz(正弦),20Hz～4kHz(方波、三角、锯齿)
	频率分辨率	0.1Hz
	电平范围	1mV～7Vrms（10kΩ负载）
	电平准确度	±5%（10kΩ负载，≥10mVrms）
音频信号分析	输入阻抗	150Ω、600Ω、高阻
	最大输入电平	30Vrms（高阻）
	音频滤波器	低通：300Hz、5kHz、15kHz、20kHz 带通：0.3～3.4kHz、0.3～5kHz、0.3～15kHz、0.3～20kHz
	频率计	频率范围：20Hz～20kHz 输入电平：20mV～30Vrms 分辨率：0.1Hz 精度：1Hz
	电平计	频率范围：20Hz～20kHz 输入电平：1mV～30Vrms 单位：V、dBV、dBm 精度：±5%（高阻, ≥10mVrms）
	SINAD计	测量范围：3～60dB 精度：±1.0dB（SINAD＞3dB，≤40dB，5kHz低通）频率范围：300Hz～5kHz 输入电平：0.1～30Vrms
	失真度计	测量范围：0～90% 精度：＜±0.5%（失真度＜10%），＜±1.0% 频率范围：300Hz～5kHz 输入电平：0.1～30Vrms
	信噪比计	测量范围：3～60dB 精度：±1.0dB（信噪比＞20dB，≤40dB）频率范围：300Hz～5kHz 输入电平：0.1～30Vrms
扫频频谱分析仪	频率范围	100kHz～1.05GHz(4945B), 100kHz～3GHz(4945C)
	扫宽	0Hz～全频段
	电平精度	±1.5dB
	最低显示平均噪声电平	优于-125dBm（ANT端口）,-75dBm(T/R端口)
	分辨率带宽	30Hz～3MHz(1-3步进)
模拟调制信号解调与分析	频率范围	300kHz～1.05GHz (4945B,低频率取决于小中频带宽)， 300kHz～3GHz(4945C,低频率取决于小中频带宽)
	信号格式	FM、AM、SSB
	解调带宽	6.25、8.33、10、12.5、25、30、100、300kHz
	解调音频滤波器	低通：300Hz、5kHz、15kHz、20kHz，带通：0.3～3.4kHz、0.3～5kHz、0.3～15kHz、0.3～20kHz
	解调计数器频率范围	20Hz～20kHz
	解调计数器分辨率	0.1Hz
	FM	频偏范围：0～150kHz 精度：±5%（频偏范围5～150kHz，调制率1kHz）调制率：20Hz～20kHz
	AM	调幅深度范围：0～100% 精度：±5%（相对值，调制范围30%～90%，调制率1kHz）调制率：20Hz～20kHz
	灵敏度	≤-100dBm（10dB信纳比，ANT口）
矢量信号解调与分析（选件）	频率范围	300kHz～1.05GHz (4945B,低频率取决于小中频带宽)， 300kHz～3GHz(4945C,低频率取决于小中频带宽)
	信号格式	GMSK、BPSK、QPSK、8PSK、16QAM
	解调带宽	10kHz～10MHz
	最大码元速率	5MHz
	滤波器	RC、RRC、GAUSS
跳频信号分析（选件）	瞬时带宽	60MHz、30MHz、15MHz、7.5MHz、3.75MHz、1.875MHz
	捕获存储深度	8Gb
	分析域	时间-频率（调制域），时间-幅度，时间-频谱（瀑布图），任意时刻频谱
	最小时间分辨率	10ns
双通道示波器（选件）	频率范围	DC～4MHz
	垂直刻度	10mV～10V/格（1、2、5步进）
	水平刻度	1us～1s/格(1、2、5步进)
	耦合方式	DC、AC
	输入阻抗	1MΩ
数字序列发生与误码率测量（选件）	数据格式	PN3、PN5、PN9、PN11
	波特率	300bps～1Mbps (BPSK、GMSK、2FSK、2ASK)
	误码率测量范围	0.1～0.000001
内部时基	频率：10MHz；老化率：1×10-7/年；温度稳定度：±0.05ppm(0～50℃)
工作温度	0℃～+50℃
储存温度	-40℃～+70℃
尺寸	外形尺寸（不含把手和附件）：宽×高×深=426 mm×222 mm×180mm
重量	不超过12kg
电源	外部交流：220V±10%，频率50Hz±5％；外部直流：24V±2V（可接受低至16V）；内置可在线充电电池供电：≥11000mAh（选件）
功耗	＜80W
冷却方式	内部风冷
接口	射频：GEN端口(TNC)、T/R端口(N型)、ANT端口(TNC) BNC：音频输入、音频输出、示波器输入等其余：网口（支持远控）、26芯测试总线接口、USB-host接口等

订购信息

主机型号

编号	名称	描述
4945C	无线电通信综合测试仪	300kHz～3GHz
4945B	无线电通信综合测试仪	300kHz～1.05GHz

选件型号

编号	名称	描述	选配
4945-H01	内置锂电池	容量11000mAh

软件型号

编号	名称	描述
4945-S05	双通道示波器软件	详见“技术规范”
4945-S04	跳频信号分析软件	详见“技术规范”
4945-S03	跳频信号发生软件	详见“技术规范”
4945-S02	矢量信号解调与分析软件	详见“技术规范”
4945-S01	矢量信号发生与误码率测量软件	详见“技术规范”

标配附件

编号	名称	描述
6	合格证	1项
5	TNC-SMA转接头	1个
4	N-SMA转接头	1个
3	N-BNC转接头	1个
2	三芯220VAC电源线	1根
1	用户手册（含编程手册）	1本

🔒
