规格参数
产品特点
| 功能 | 高压电流在线测量，变压器电流测量高压线电流测量 |
|---|---|
| 量程 | 0.0mA~1200A (50/60Hz自动) |
| 分辨率 | 0.1mA |
| 钳口尺寸 | Φ50mm |
| 绝缘 | 五节绝缘杆(共5米) |
| 线路测试 | 可在60kV线路以下使用 |
|   | 无线距离30米 |

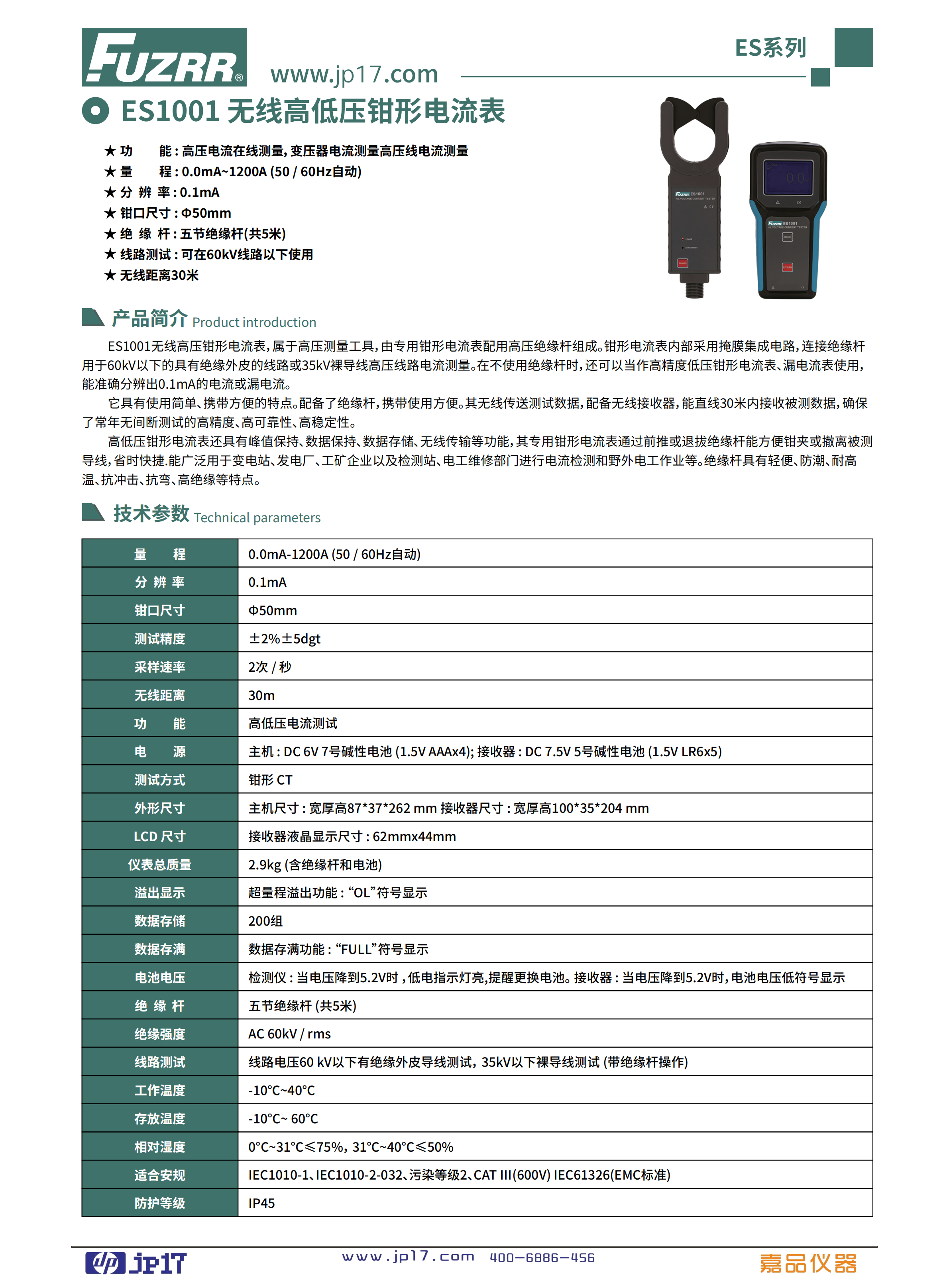

产品简介

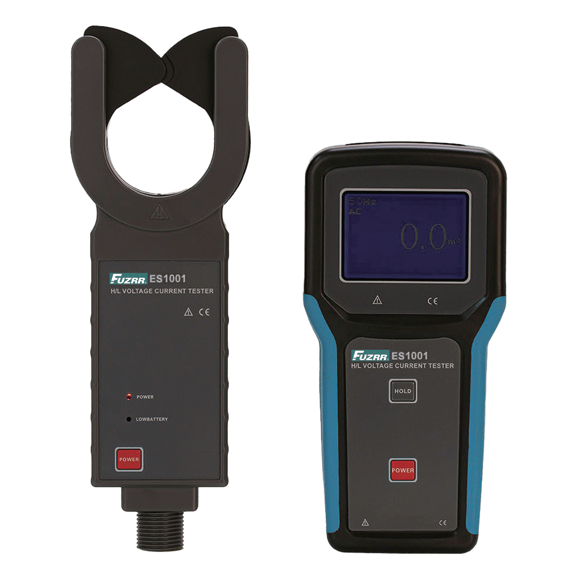

ES1001无线高低压钳形电流表，属于高压测量工具，由专用钳形电流表配用高压绝缘杆组成。钳形电流表内部采用掩膜集成电路，连接绝缘杆用于60kV以下的有绝缘外皮的线路或35kV裸导线高低压线路电流测量。在不使用绝缘杆时，还可以当作高精度低压钳形电流表、漏电流表使用，能准确分辨出0.1mA的电流或漏电流。
它具有使用简单、携带方便的特点，配了绝缘杆，携带使用方便。其无线传送测试数据，配备无线接收器，能在线30米内接收被测数据，确保了每年无间测量的高精度、高可靠性、高稳定性。
高低压钳形电流表具有峰值保持、数据保持、数据存储、无线传输等功能，其专用钳形电流表通过推或退换绝缘杆能方便钳夹或撤离被测导线，省时快捷，能广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。绝缘杆具有轻便、防潮、耐高温、抗冲击、抗弯、高绝缘等特点。
技术参数
| 量程 | 0.0mA~1200A (50/60Hz自动) |
|---|---|
| 分辨率 | 0.1mA |
| 钳口尺寸 | Φ50mm |
| 测量精度 | ±2%±5dgt |
| 采样速率 | 2次/秒 |
| 无线距离 | 30m |
| 功能 | 高低压电流测试 |
| 电源 | 主机: DC 6V 7号碱性电池(1.5V AAA×4)；接收器: DC 7.5V 5号碱性电池 (1.5V LR6×5) |
| 测试方式 | 钳形 CT |
| 外形尺寸 | 主机尺寸：宽厚高87*37*262 mm；接收器尺寸：宽厚高100*35*204 mm |
| LCD尺寸 | 接收器液晶显示尺寸：62mm×44mm |
| 仪表总质量 | 2.9kg (含绝缘杆和电池) |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 数据存储 | 200组 |
| 数据存满 | 数据存满功能：“FULL”符号显示 |
| 电池电压 | 检测仪：当电压降到2.9V时，低电压指示灯亮，提醒更换电池；接收器：当电压降到5.2V时，电池电压低符号显示 |
| 绝缘杆 | 五节绝缘杆 (共5米) |
| 绝缘强度 | AC 60kV / rms |
| 线路测试 | 线路电压60 kV以下有绝缘外皮导线测试，35kV以下裸导线测试(带绝缘杆操作) |
| 工作温度 | -10℃~40℃ |
| 存放温度 | -10℃~60℃ |
| 相对湿度 | 0℃~31℃≤75%，31℃~40℃≤50% |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT III(600V) IEC61326(EMC标准) |
| 防护等级 | IP45 |
