规格参数
产品特点
| 线圈内径 | Φ150mm/Φ300mm |
|---|---|
| 电流量程 | AC 0.0A～3000A |
| 电压量程 | AC 0.00V～600V |
| 相位量程 | 0.0°～360.0° |
| 功率因数 | 0.000～1.000 |
| 功率量程 | AC 0.5W～1800kW |
| 电能量程 | 0.0000kWh～180000kWh |
| 换挡 | 全自动切换 |
| 数据存储 | 200组 |
|   | 具有三相相序判断功能 |

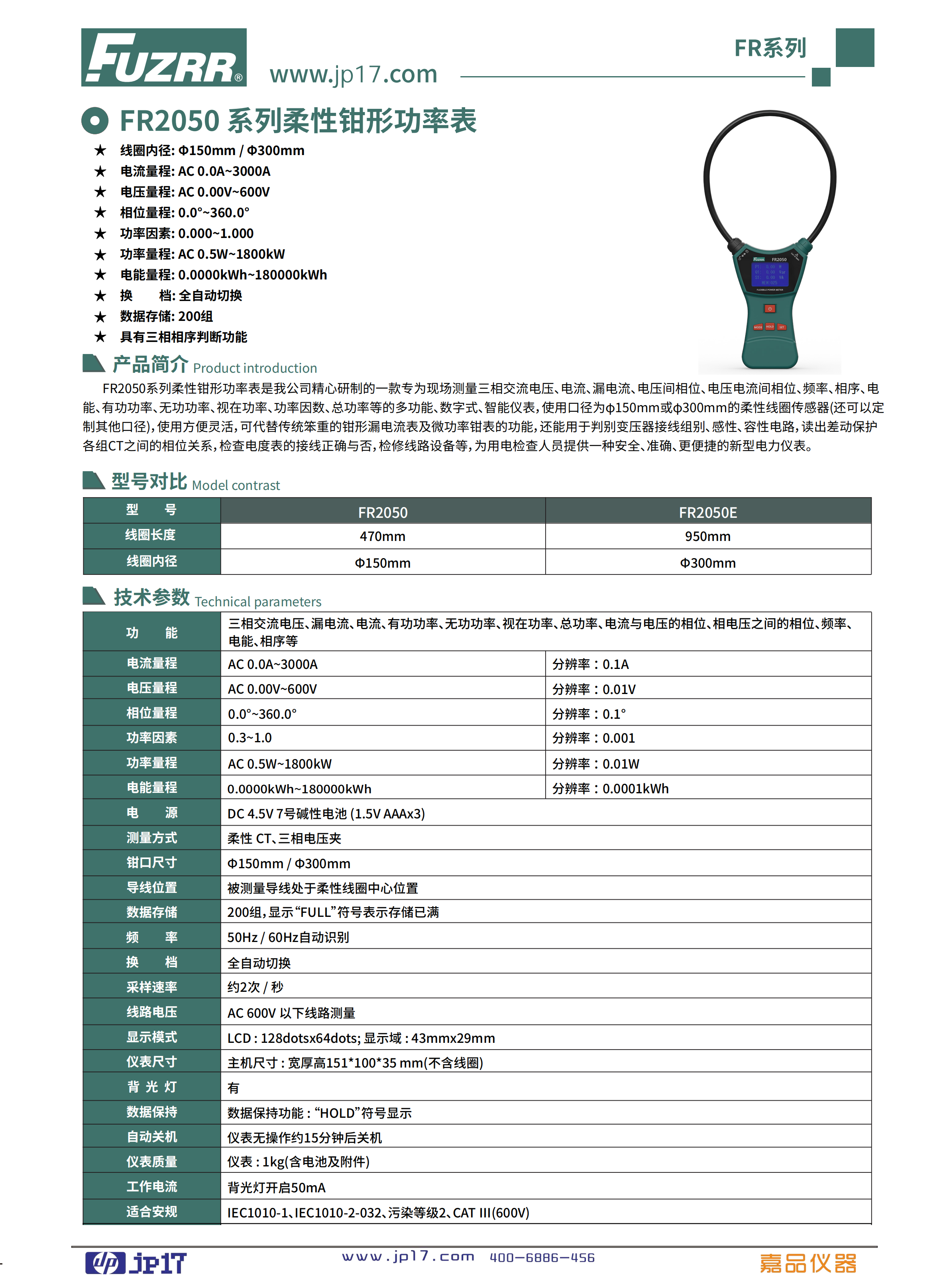

产品简介
FR2050系列柔性钳形功率表是我公司精心研制的一款专为现场测量三相交流电压、电流、漏电流、电压间相位、电压电流间相位、频率、相序、电能、有功功率、无功功率、视在功率、总功率等的多功能、数字式、智能仪表。使用口径为Φ150mm或Φ300mm的柔性线圈传感器（还可以定制其他口径），使用方便灵活，可代替传统笨重的钳形漏电流表及微功率钳表的功能，还能用于判别变压器接线组别、感性、容性电路，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、更便捷的新型电力仪表。
型号对比
- 线圈长度：FR2050为470mm，FR2050E为950mm
- 线圈内径：FR2050为Φ150mm，FR2050E为Φ300mm
技术参数
| 功能 | 三相交流电压、漏电流、电流、有功功率、无功功率、视在功率、总功率、电流与电压的相位、相电压之间的相位、频率、电能、相序等 |
|---|---|
| 电流量程 | AC 0.0A～3000A（分辨率0.1A） |
| 电压量程 | AC 0.00V～600V（分辨率0.01V） |
| 相位量程 | 0.0°～360.0°（分辨率0.1°） |
| 功率因素 | 0.3～1.0（分辨率0.001） |
| 功率量程 | AC 0.5W～1800kW（分辨率0.01W） |
| 电能量程 | 0.0000kWh～180000kWh（分辨率0.0001kWh） |
| 电源 | DC 4.5V 7号碱性电池(1.5V AAA×3) |
| 测量方式 | 柔性CT、三相电压夹 |
| 钳口尺寸 | Φ150mm/Φ300mm |
| 导线位置 | 被测量导线处于柔性线圈中心位置 |
| 数据存储 | 200组，显示“FULL”符号表示存储已满 |
| 频率 | 50Hz/60Hz自动识别 |
| 换挡 | 全自动切换 |
| 采样速率 | 约2次/秒 |
| 线路电压 | AC 600V以下线路测量 |
| 显示模式 | LCD：128dots×64dots；显示域：43mm×29mm |
| 仪表尺寸 | 主机尺寸宽厚高151×100×35mm(不含线圈) |
| 背光灯 | 有 |
| 数据保持 | 数据保持功能，“HOLD”符号显示 |
| 自动关机 | 仪表无操作约15分钟后关机 |
| 仪表质量 | 仪表1kg(含电池及附件) |
| 工作电流 | 背光灯开启50mA |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT III(600V) |
仪器精度
| 频率 | 40Hz～70Hz，显示分辨率0.01Hz，最大误差±(0.03)Hz |
|---|---|
| 相电压真有效值 | 1.0V～1000V，最小分辨0.1V，±(0.5%+5dgt) |
| 线电压真有效值 | 1.0V～2000V，最小分辨0.1V，±(0.5%+5dgt) |
| 直流电压 | 1.0V～1000V，最小分辨0.1V，±(1.0%+5dgt) |
| 电流真有效值 | 10mA～6000A，最小分辨1mA，±(0.5%+5dgt) |
| 相电压峰值 | 1.0V～1414V，最小分辨0.1V，±(1.0%+5dgt) |
| 线电压峰值 | 1.0V～2828V，最小分辨0.1V，±(1.0%+5dgt) |
| 电流峰值 | 10mA～8484A，最小分辨1mA，±(1.0%+5dgt) |
| 峰值因数 | 1.00～3.99，分辨率0.01，±(1%+2dgt)；4.00～9.99，分辨率0.01，±(5%+2dgt) |
| 有功功率 | 0.000W～9999.9kW，最小分辨0.001W，±(1%+3dgt) CosΦ≥0.8；±(1.5%+10dgt) 0.2≤CosΦ<0.8 |
| 无功功率（电感性&电容性） | 0.000VAR～9999.9kVAR，最小分辨0.001VAR，±(1%+3dgt) sinΦ≥0.5；±(1.5%+10dgt) 0.2≤sinΦ<0.5 |
| 视在电能 | 0.000VAh～9999.9MVAh，最小分辨0.001VAh，±(1%+3dgt) |
| 相位角 | -179°～180°，分辨率1°，±(2°) |
| TanΦ(VA≥50VA) | -32.76～32.76，最小分辨0.001，Φ：±(1°) |
| 位移功率因数(DPF) | -1.000～1.000，分辨率0.001，Φ：±(1°) |
|   | 谐波比包含1～50次(Vrms>50V)：0.0%～99.9%，分辨率0.1%，±(1%+5dgt) |
| 谐波角(Vrms>50V) | -179°～180°，分辨率1°，±(3°)谐波1～25次；±(10°)谐波26～50次 |
| 总谐波率(THD或THD-F)≤50 | 0.0%～99.9%，分辨率0.1%，±(1%+5dgt) |
| 失真因数(DF或THD-R)≤50 | 0.0%～99.9%，分辨率0.1%，±(1%+10dgt) |
| 变压器K因数 | 1.00～99.99，分辨率0.01，±(5%) |
| 三相不平衡 | 0.0%～100%，分辨率0.1%，±(1%) |
电流钳特性
| FR008电流钳 | 10mA～99mA，电流真有效值最大误差±(1%+3dgt)，相位角Φ最大误差±(1.5°),Arms≥20mA；100mA～10.0A，±(1%+3dgt)，±(1°) |
|---|---|
| FR020电流钳 | 0.10A～0.99A，±(1%+3dgt)，±(1.5°)；1.00A～100A，±(1%+3dgt)，±(1°) |
| FR050电流钳 | 1.0A～9.9A，±(2%+3dgt)，±(3°)；10.0A～1000A，±(2%+3dgt)，±(2°) |
| 自选互感器 | 仪器输入电流1mA～500mA，所选互感器误差±1%，所选互感器误差±(1°) |
| FR300RG罗氏线圈积分器 | 10A～199A，±(1%+3dgt)，±(3°)；200A～6000A，±(1%+3dgt)，±(2°) |
❓ 常见问答 3 查看更多 →

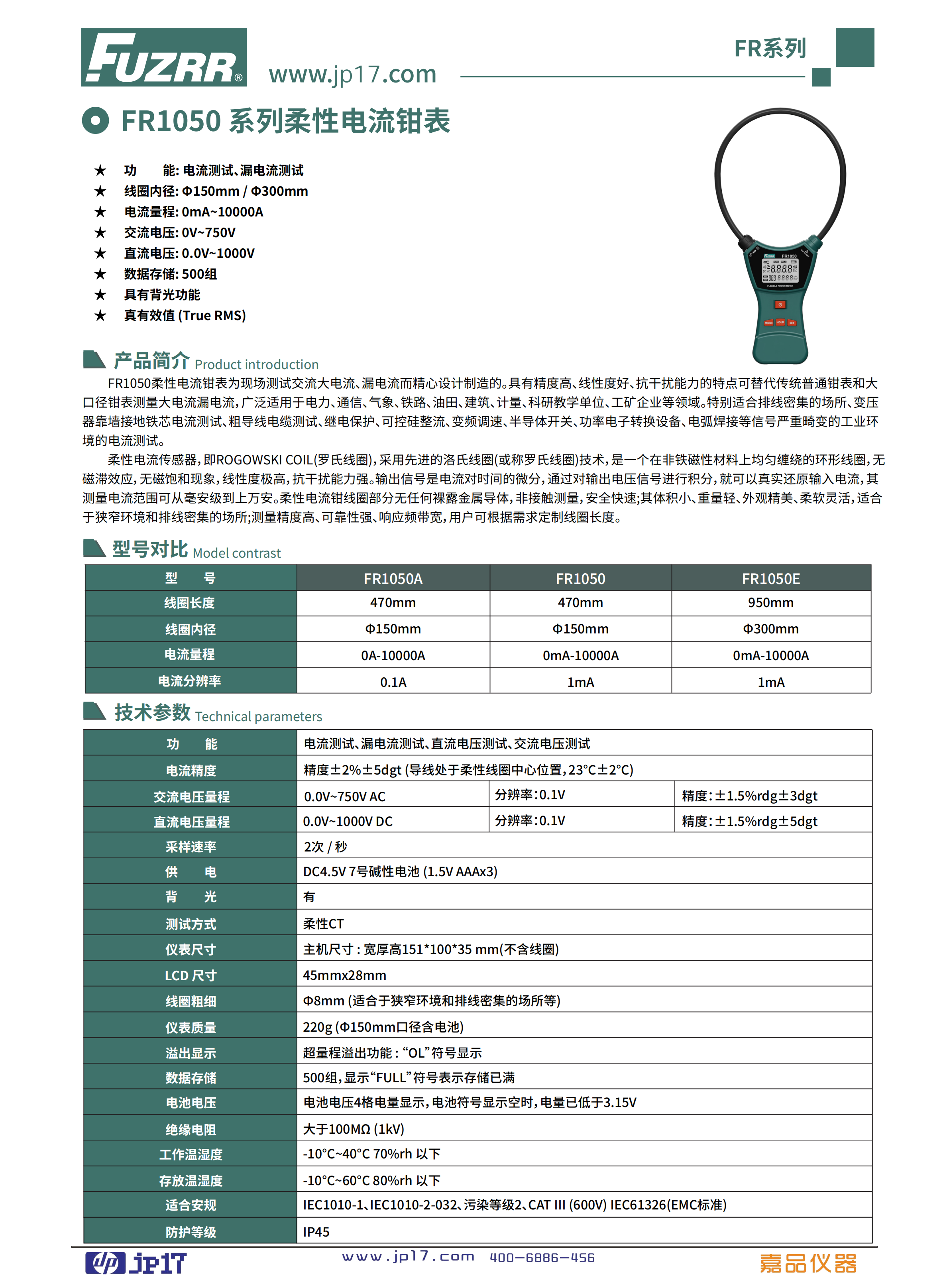

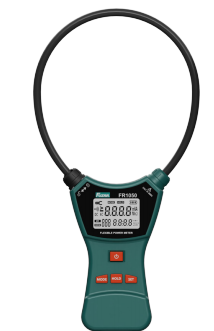

问：FR1050 系列柔性电流钳表是什么？主要用来做什么？
