规格参数
产品特点
| 功能 | 三四线交流接地电阻、土壤电阻率、交流电压、直流电压 |
|---|---|
| 接地电阻量程 | 0.00Ω～9999kΩm |
| 直流电压 | 0.000V～999.9V |
| 交流电压 | 0.000V～750.0V |
| 测量方式 | 精密四线、三线法测量、简易二线测量接地电阻 |
产品简介

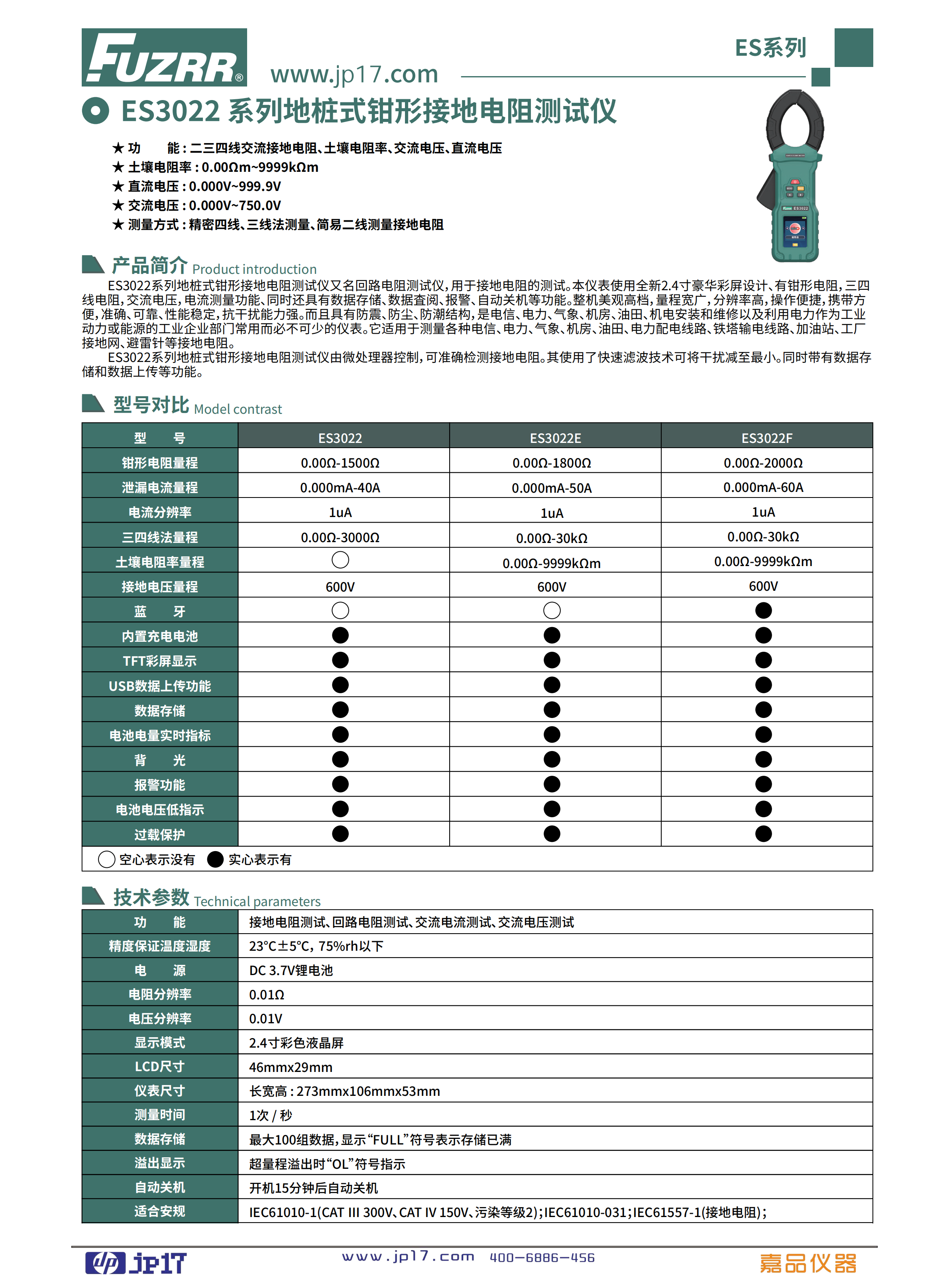

ES3022系列地桩式钳形接地电阻测试仪又名回路电阻测试仪，用于接地电阻的测试。本仪表使用全新2.4寸真彩液晶设计，有钳形表、三四线接地电阻、可充电功能、数据存储功能。同时还有欠压指示、超限量报警、自动关机、断电保护等功能，整机美观高档，量程宽广、分辨率高、操作便携、携带方便、准确、可靠、性能稳定、抗干扰能力强。广泛应用于测试防雷接地、防雷装置检测、接地电阻、电压、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。适用于测量各种接地电阻、电力、气象、机房、油田、电力配电线路、铁路输电线、加油站、工厂接地网、避雷针等接地电阻。
ES3022系列地桩式钳形接地电阻测试仪由微处理器控制，可准确检测接地电阻，其使用了快速滤波技术可将干扰降至最小，同时带有数据存储和数据上传等功能。
型号对比
| 钳形电流量程 | ES3022为0.000～1500Ω，ES3022E为0.00Ω～1800Ω，ES3022F为0.00Ω～2000Ω |
|---|---|
| 泄漏电流流程 | ES3022为0.000mA~40A，ES3022E为0.000mA~50A，ES3022F为0.000mA~60A |
| 电流分辨率 | 均为1uA |
| 三四线流量程 | ES3022为0.00Ω~3000Ω，ES3022E为0.00Ω~30kΩ，ES3022F为0.00Ω~30kΩ |
| 土壤电阻率流程 | ES3022无，ES3022E为0.00Ω~9999kΩm，ES3022F为0.00Ω~9999kΩm |
| 接地电压量程 | 均为600V |
| 蓝牙 | ES3022/E/F无、无、有 |
| 内置充电电池 | 均有 |
| TFT彩屏显示 | 均有 |
| USB数据上传功能 | 均有 |
| 数据存储 | 均有 |
| 电池电量实时指标 | 均有 |
| 背光 | 均有 |
| 报警功能 | 均有 |
| 电池电压低指示 | 均有 |
| 过载保护 | 均有 |
|   | （○空心表示没有，●实心表示有） |
技术参数
| 功能 | 接地电阻测试、回路电阻测试、交流电流测试、交流电压测试 |
|---|---|
| 精度保证湿度温度 | 23℃±5℃，75%rh以下 |
| 电源 | DC 3.7V锂电池 |
| 电阻分辨率 | 0.01Ω |
| 电压分辨率 | 0.01V |
| 显示模式 | 2.4寸彩色液晶屏 |
| LCD尺寸 | 46mm×29mm |
| 仪表尺寸 | 长宽高：273mm×106mm×53mm |
| 测量时间 | 1次/秒 |
| 数据存储 | 最大100组数据，显示“FULL”符号表示存储已满 |
| 溢出显示 | 超量程溢出时“OL”符号显示 |
| 自动关机 | 开机15分钟后自动关机 |
| 适合安规 | IEC61010-1(CAT III 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1((接地电阻)； |
❓ 常见问答 3 查看更多 →
问：地桩式钳形接地电阻测试仪是什么？主要用来做什么？
答：
地桩式钳形接地电阻测试仪是Fuzrr（弗若）旗下的接地电阻测试仪用于测量接地装置的接地电阻与土壤电阻率，是防雷接地工程验收与运维的必备仪器。
ES3022系列地桩式钳形接地电阻测试仪又名回路电阻测试仪，用于接地电阻的测试。本仪表使用全新2.4寸真彩液晶设计，有钳形表、三四线接地电阻、可充电功能、数据存储功能。同时还有欠压指示、超限量报警、自动关机、断电保护等功能，整机美观高档，量程宽广、分辨率高、操作便携、携带方便、准确、可靠、性能稳定、抗干扰能力强。广泛应用于测试防雷接地、防雷装置检测、接地电阻、电压、电力、气象、机房、油田、机电安装
该型号的完整技术参数已在产品详情页以参数表形式列出，方便选型时逐项核对。
