规格参数
产品特点
| 测试方式 | 四线法 |
|---|---|
| 测试精度 | 读数×0.15%+0.5uΩ |
| 量程 | 0.01uΩ~3500mΩ |
| 电流输出 | 粗调档位：≤5A、10A、30A、50A、80A、100A、200A、220A；细调档位：步进值2.5A，最多87档电流 |

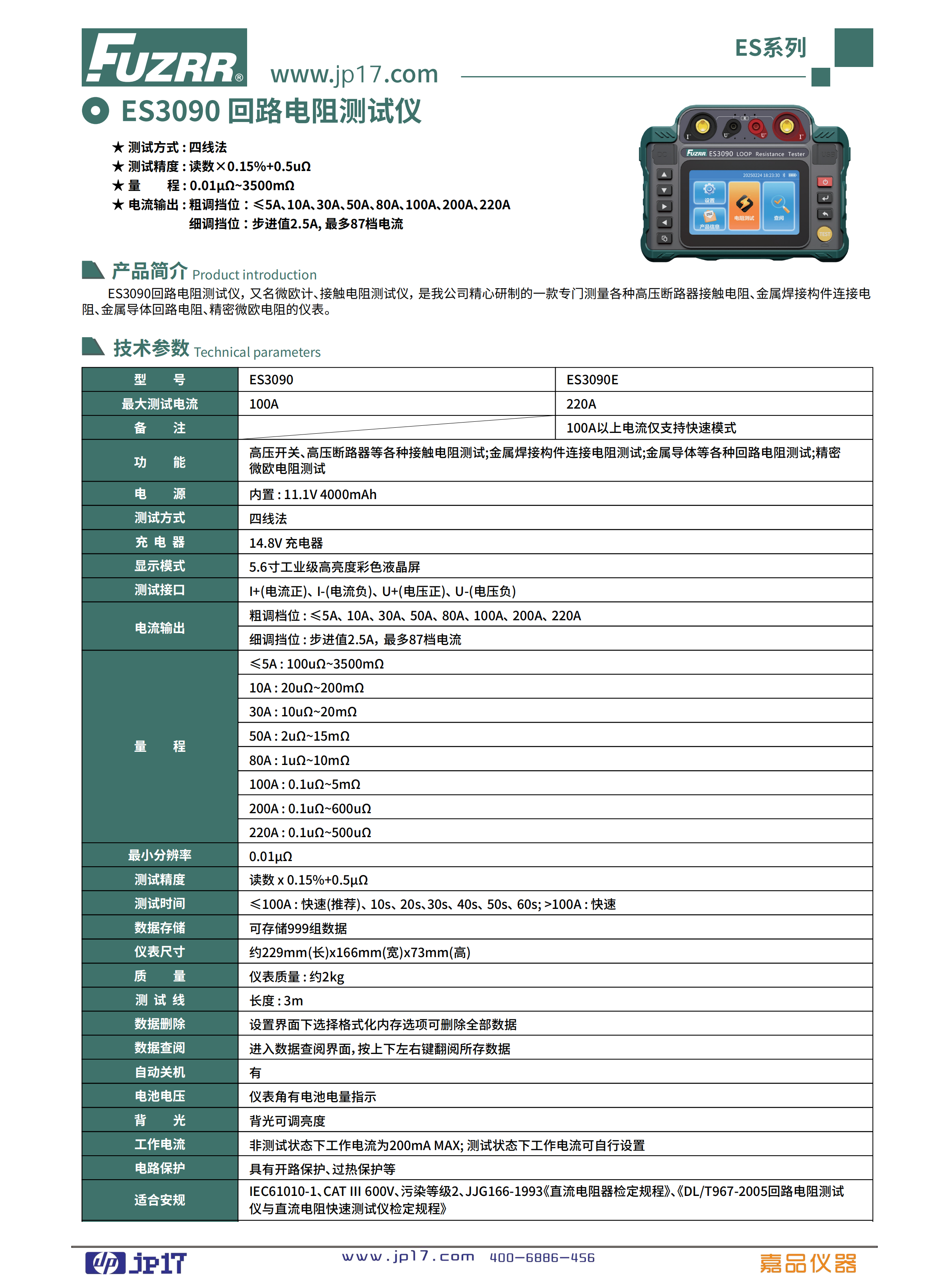

产品简介

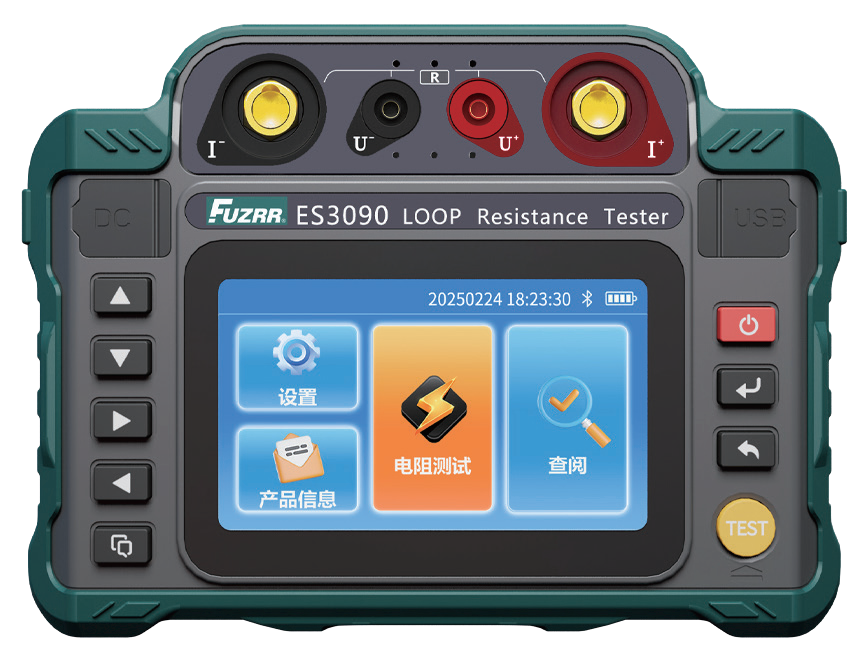

ES3090回路电阻测试仪，又叫微欧计、接触电阻测试仪，是我公司精心研制的一款专门测量各种高压断路器接触电阻、金属焊接构件连接电阻、金属导体体回路电阻、精密微敏电阻的仪表。
技术参数
| 型号 | ES3090 / ES3090E |
|---|---|
| 最大测试电流 | ES3090 100A；ES3090E 220A |
| 备注 | 100A以上电流仅支持快速模式 |
| 功能 | 高压开关、高压断路器等各种接触电阻测试;金属焊接构件连接电阻测试;金属导体等各种回路电阻测试;精密微欧电阻测试 |
| 电源 | 内置：11.1V 4000mAh |
| 测试方式 | 四线法 |
| 充电器 | 14.8V 充电器 |
| 显示模式 | 5.6寸工业级高亮度彩色液晶屏 |
| 测试接口 | I+(电流正)、I-(电流负)、U+(电压正)、U-(电压负) |
| 电流输出 | 粗调档位：≤5A、10A、30A、50A、80A、100A、200A、220A；细调档位：步进值2.5A，最多87档电流 |
| 量程 | ≤5A：100uΩ~3500mΩ；10A：20uΩ~200mΩ；30A：10uΩ~20mΩ；50A：2uΩ~15mΩ；80A：1uΩ~10mΩ；100A：0.1uΩ~5mΩ；200A：0.1uΩ~600uΩ；220A：0.1uΩ~500uΩ |
| 最小分辨率 | 0.01μΩ |
| 测量精度 | 读数×0.15%+0.5μΩ |
| 测试时间 | ≤100A：快速(推荐)、10s、20s、30s、40s、50s、60s；>100A：快速 |
| 数据存储 | 可存储999组数据 |
| 仪表尺寸 | 约229mm(长)×166mm(宽)×73mm(高) |
| 质量 | 仪表质量：约2Kg |
| 测试线长度 | 长度：3m |
| 数据删除 | 设置界面下选择格式化内存选项可删除全部数据 |
| 数据查阅 | 进入数据查阅界面，按上下左右键翻阅所存数据 |
| 自动关机 | 有 |
| 电池电压 | 仪表角有电池电量指示 |
| 背光 | 背光可调亮度 |
| 工作电流 | 非测试状态下工作电流为200mA MAX；测试状态下工作电流可自行设置 |
| 电路保护 | 具有开路保护、过热保护等 |
| 适合安规 | IEC61010-1、CAT III 600V、污染等级2、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
