规格参数
产品特点
| 多种测试模式 | 单相测试、三相测试、三相盲测、Z型测试 |
|---|---|
| 大容量存储 | 可储存5000组测试数据 |
| 宽测量范围 | 变比0.9~10000 |
| 测量精度 | 变比为0.9~2000时精度为0.2%，2000~10000时精度为0.5% |
| 最大分辨率 | 0.0001 |
| 支持电脑端控制 | 支持蓝牙控制 |

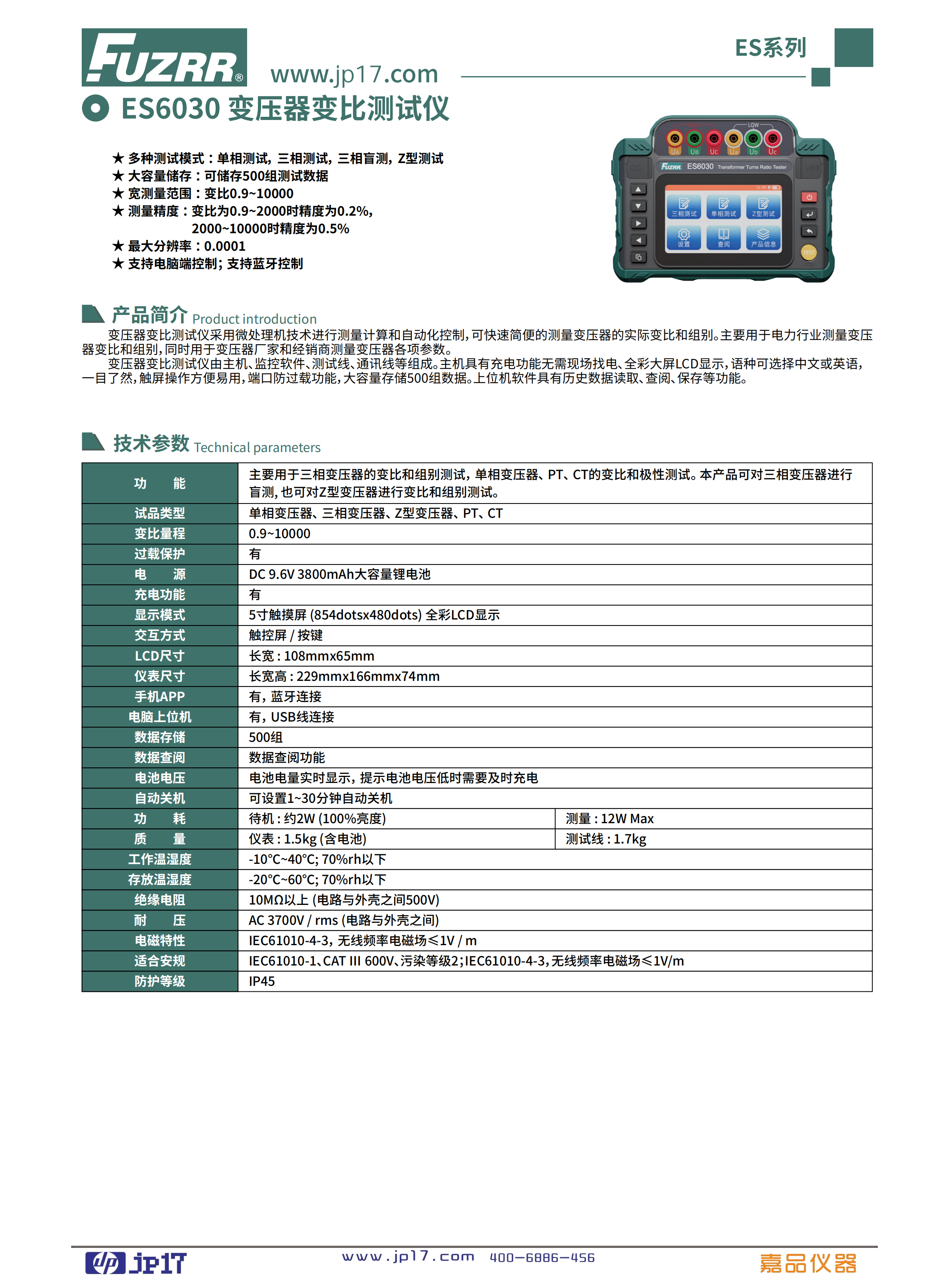

产品简介

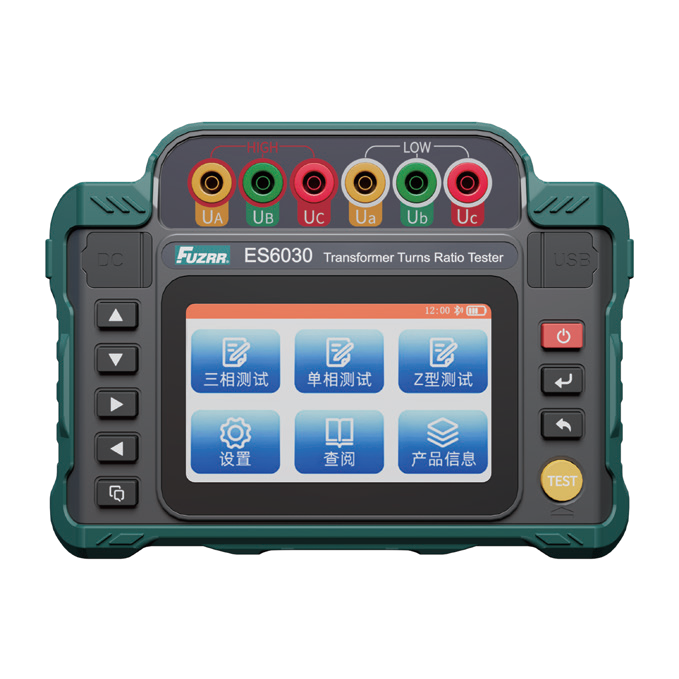

变压器变比测试仪采用微处理器进行测量计算和自动化控制，可快速简便的测量变压器的实际变比和组别。主要用于电力行业测量变压器变比和极性的电力通用型仪器，适用于变压器生产厂家、电力部门、变电站及实验室等。
变压器变比测试仪由主机、监控软件、测试线、通讯线等组成。主机具有充电功能无需现场找电，全彩大尺寸LCD显示，语种可选择中文或英语，一目了然，触屏操作方便使用，端口防过载功能，大容量存储500组数据。上位机软件具有历史数据读取、查阅、保存等功能。
技术参数
| 功能 | 主要用于变压器的变比和组别测量，单相变压器、PT、CT 的变比和极性测试。本产品可对三相变压器进行盲测，也可对Z型变压器进行变比和组别测试。 |
|---|---|
| 试品类型 | 单相变压器、三相变压器、Z型变压器、PT、CT |
| 变比量程 | 0.9~10000 |
| 过载保护 | 有 |
| 电源 | DC 9.6V 3800mAh大容量锂电池 |
| 充电功能 | 有 |
| 显示模式 | 5寸触摸屏(854dots×480dots)全彩LCD显示 |
| 交互方式 | 触控屏/按键 |
| LCD尺寸 | 长宽：108mm×65mm |
| 仪表尺寸 | 长宽高：229mm×166mm×74mm |
| 手机APP | 有，蓝牙连接 |
| 电脑上位机 | 有，USB线连接 |
| 数据存储 | 500组 |
| 数据查阅 | 数据查阅功能 |
| 电池电压 | 电池电量实时显示，提示电池电压低时需要及时充电 |
| 自动关机 | 可设置1~30分钟自动关机 |
| 功耗 | 待机：约2W (100%亮度)；测量：12W Max |
| 质量 | 仪表：1.5kg(含电池)；测试线：1.7kg |
| 工作温湿度 | -10℃~40℃; 70%rh以下 |
| 存放温湿度 | -20℃~60℃; 70%rh以下 |
| 绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
| 耐压 | AC 3700V / rms (电路与外壳之间) |
| 电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
| 适合安规 | IEC61010-1、CAT III 600V、污染等级2;IEC61010-4-3,无线频率电磁场≤1V/m |
| 防护等级 | IP45 |
