规格参数
产品特点
| 功能 | 主要用于测量变压器直流电阻、互感器绕组电阻、地网接地导通性、电线的导线电阻等 |
|---|---|
| 测试电流 | 1mA;10mA;0.1A;1A;5A;10A |
| 电阻量程 | 10.0uΩ~50.00kΩ |
| 电阻分辨率 | 0.1uΩ |
| 精度 | 0.2% |
| USB接口 | 具有USB接口 |
| 触屏操作 | 是 |
| 充电功能 | 有 |

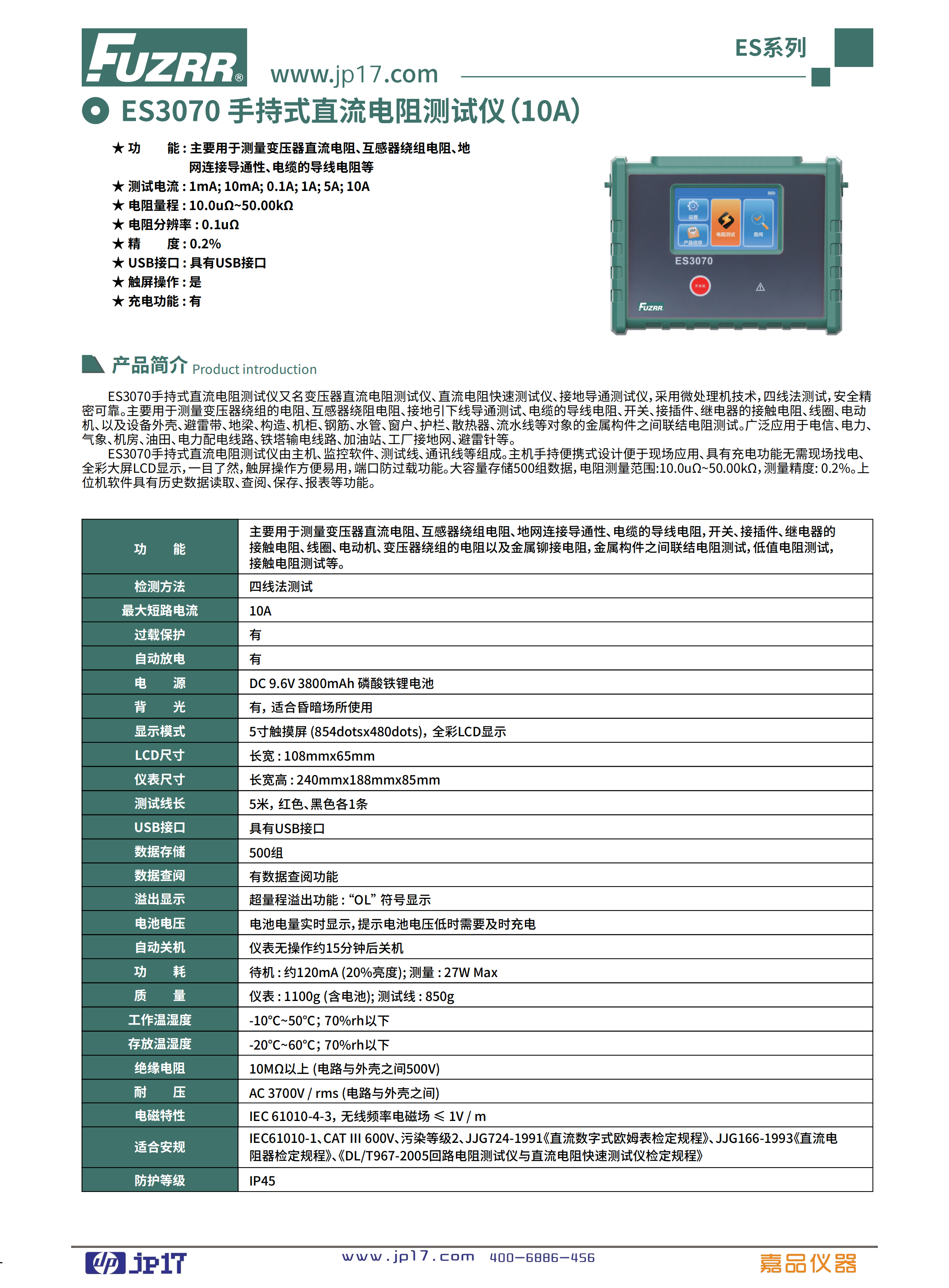

产品简介

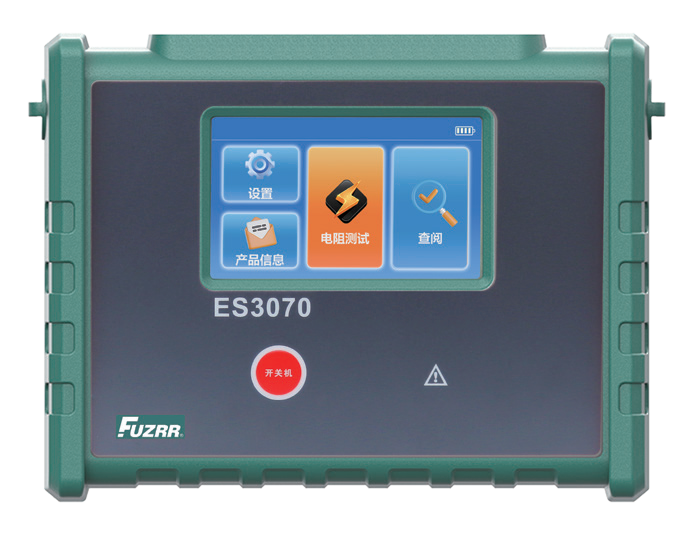

ES3070手持式直流电阻测试仪又名变压器直流电阻测试仪、直流电阻快速测试仪、接地导通测试仪，采用微处理机技术、四线法测试、安全精密可靠。主要用于测量变压器绕组的电阻、互感器绕组电阻、地网接地导通性、电线的导线电阻、开关、接插件、继电器的接触电阻、线缆、电机、以及各种外壳、避雷带、地梁、桩机、钢构、水管、水箱、护栏、散热器、流水线等对象的金属构件之间联结电阻测试。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁路输电线、加油站、工厂接地网、避雷针等。
ES3070手持式直流电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机手持便携式设计便于现场应用，具有充电功能无需现场找电，全彩大屏LCD显示一目了然，触屏操作方便易用，端口防过载功能，大容量存储500组数据，电阻测量范围10.0uΩ~50.00kΩ，测量精度0.2%以上。上位机软件具有历史数据读取、查阅、保存、报表等功能。
技术参数
| 功能 | 主要用于测量变压器直流电阻、互感器绕组电阻、地网连接导通性、电线的导线电阻、开关、接插件、继电器的接触电阻、线缆、电机、变压器绕组的电阻以及金属镀绑电阻、金属构件之间联结电阻测试、低值电阻测试，接触电阻测试等。 |
|---|---|
| 检测方法 | 四线法测试 |
| 最大短路电流 | 10A |
| 过载保护 | 有 |
| 自动放电 | 有 |
| 电源 | DC 9.6V 3800mAh 磷酸铁锂电池 |
| 背光 | 有，适合昏暗场所使用 |
| 显示模式 | 5寸触摸屏 (854dots×480dots)，全彩LCD显示 |
| LCD尺寸 | 长宽：108mm×65mm |
| 仪表尺寸 | 长宽高：240mm×188mm×85mm |
| 测试线长 | 5米，红、黑、黑色各1条 |
| USB接口 | 具有USB接口 |
| 数据存储 | 500组 |
| 数据查阅 | 有数据查阅功能 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 电池电压 | 电池电量实时显示，提示电池电压低时需要及时充电 |
| 自动关机 | 仪表无操作约15分钟后关机 |
| 功耗 | 待机：约120mA (20%亮度)；测量：27W Max |
| 质量 | 仪表：1100g (含电池)；测试线：850g |
| 工作温湿度 | -10℃~50℃；70%rh以下 |
| 存放温湿度 | -20℃~60℃；70%rh以下 |
| 绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
| 耐压 | AC 3700V / rms (电路与外壳之间) |
| 电磁特性 | IEC 61010-4-3，无线频率电磁场 ≤ 1V/m |
| 适合安规 | IEC61010-1、CAT III 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
| 防护等级 | IP45 |
