| 核相模式 | 卫星授时模式、普通模式 |
|---|---|
| 传输方式 | 315MHz、433MHz无线传输 |
| 核相距离 | 卫星授时模式距离不受限制，有卫星信号均可核相；均可核相；普通核相模式距离100m |
| 量程 | 核相电压等级：AC 10V~550kV；相位：0°~360°；频率：45Hz~75Hz |
| 最小分辨率 | 1°；1Hz |

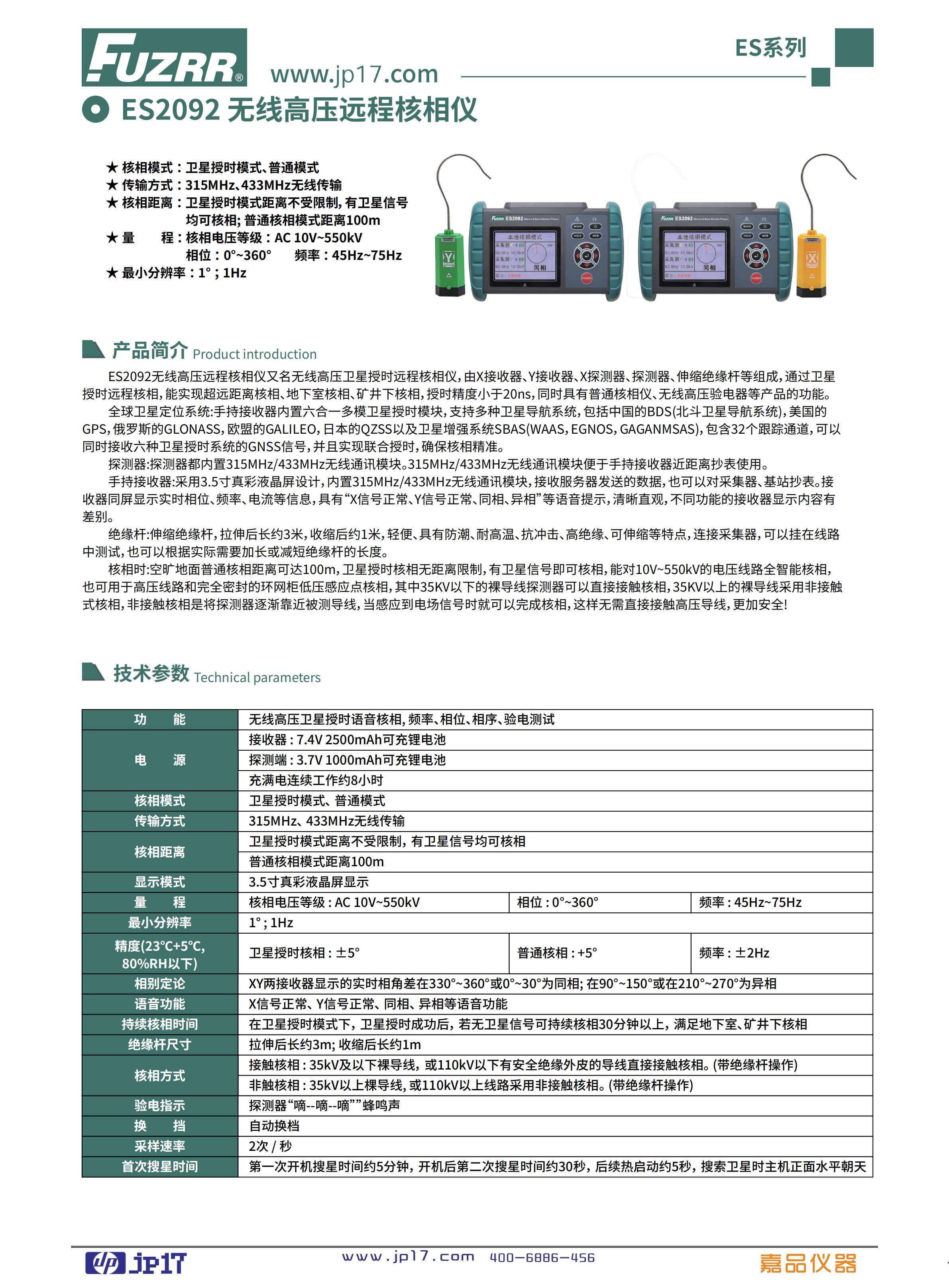

产品简介

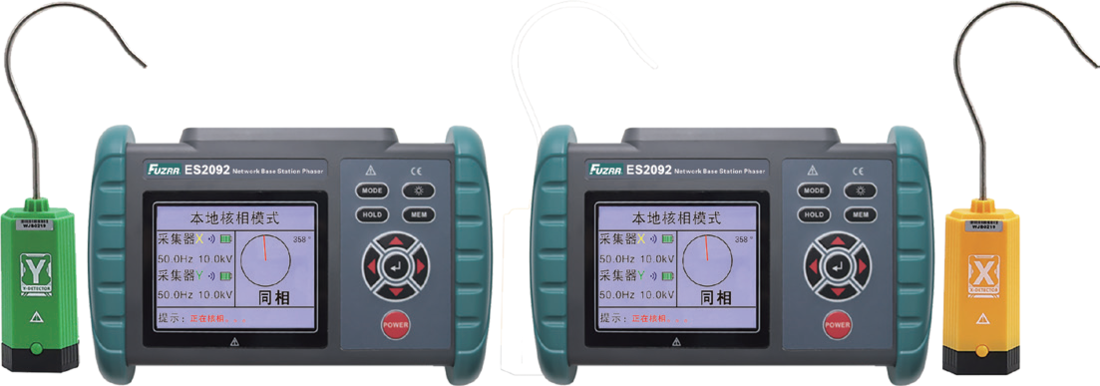

ES2092无线高压远程核相仪又称为无线高压卫星授时远程核相仪，由X接收器、Y接收器、X探测器、探测器、伸缩绝缘杆等组成，通过卫星授时远程核相，能实现超远距离核相，地下核相、矿井下核相，授时精度小于20ns，同时具有普通核相仪、无线高压验电器等产品的功能。
全球卫星定位系统、手持接收器内置六十一多颗卫星授时模块，支持多种卫星导航系统，包括中国的BDS(北斗卫星导航系统)、美国的GPS、俄罗斯的GLONASS、欧盟的GALILEO、日本的QZSS以及卫星增强系统(SBAS/WASs, EGNOS, GAGANMSAS)，包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现实时授时，确保核相精准。
探测器：探测器内部置315MHz/433MHz无线通讯模块，315MHz/433MHz无线通讯模块便于手持接收器近距离抄表使用。
手持接收器采用3.5寸真彩液晶屏设计，内置315MHz/433MHz无线通讯模块，接收器器发送的数据，也可以对采集器、基站抄表，接收器屏幕显示实时相位、频率、电压信息，具有X信号正常、Y信号正常、同相、异相语音提示，清晰直观。不同功能的接收器显示内容有差别。
伸缩杆：伸缩绝缘杆，拉伸后长约3米，收缩后约1米，轻便，具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。连接采集器，可以挂在线路中测试，也可以根据实际需要加长或减短绝缘杆的长度。
核相：空旷地面普通核相距离可达100m，卫星授时核相距离无限制，有卫星信号即可核相，能对10V~550kV的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相。其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！
技术参数
| 功能 | 无线高压卫星授时语音核相、频率、相位、相序、验电测试；核相器：7.4V 2500mAh可充锂电池；探测器：3.7V 1000mAh可充锂电池，充电电流连工约8小时 |
|---|---|
| 核相模式 | 卫星授时模式、普通模式 |
| 传输方式 | 315MHz、433MHz无线传输 |
| 核相距离 | 卫星授时模式距离不受限制，有卫星信号均可核相；普通核相模式距离100m |
| 显示模式 | 3.5寸真彩液晶显示屏 |
| 量程 | 核相电压等级：AC 10V~550kV；相位：0°~360°；频率：45Hz~75Hz |
| 最小分辨率 | 1°；1Hz |
| 精度（23℃±5℃，80%RH以下） | 卫星授时核相：±5°；普通核相：+5°；频率：±2Hz |
| 相别理论 | XY两接收器显示的实时相角差在330°~360°或0°~30°为同相;在90°~150°或在210°~270°为异相 |
| 语音功能 | X信号正常、Y信号正常、同相、异相语音等功能 |
| 持续核相时间 | 在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相 |
| 绝缘杆尺寸 | 拉伸后长约3m；收缩后长约1m |
| 核相方式 | 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)；非接触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) |
| 验电指示 | 探测器“嘟-嘟-嘟”蜂鸣声 |
| 换挡 | 自动换挡 |
| 采样速率 | 2次/秒 |
| 首次搜星时间 | 第一次开机搜星时间约5分钟，开机后第二次搜星时间约30秒，后续热启动约5秒，搜索卫星时主机正面水平朝天 |

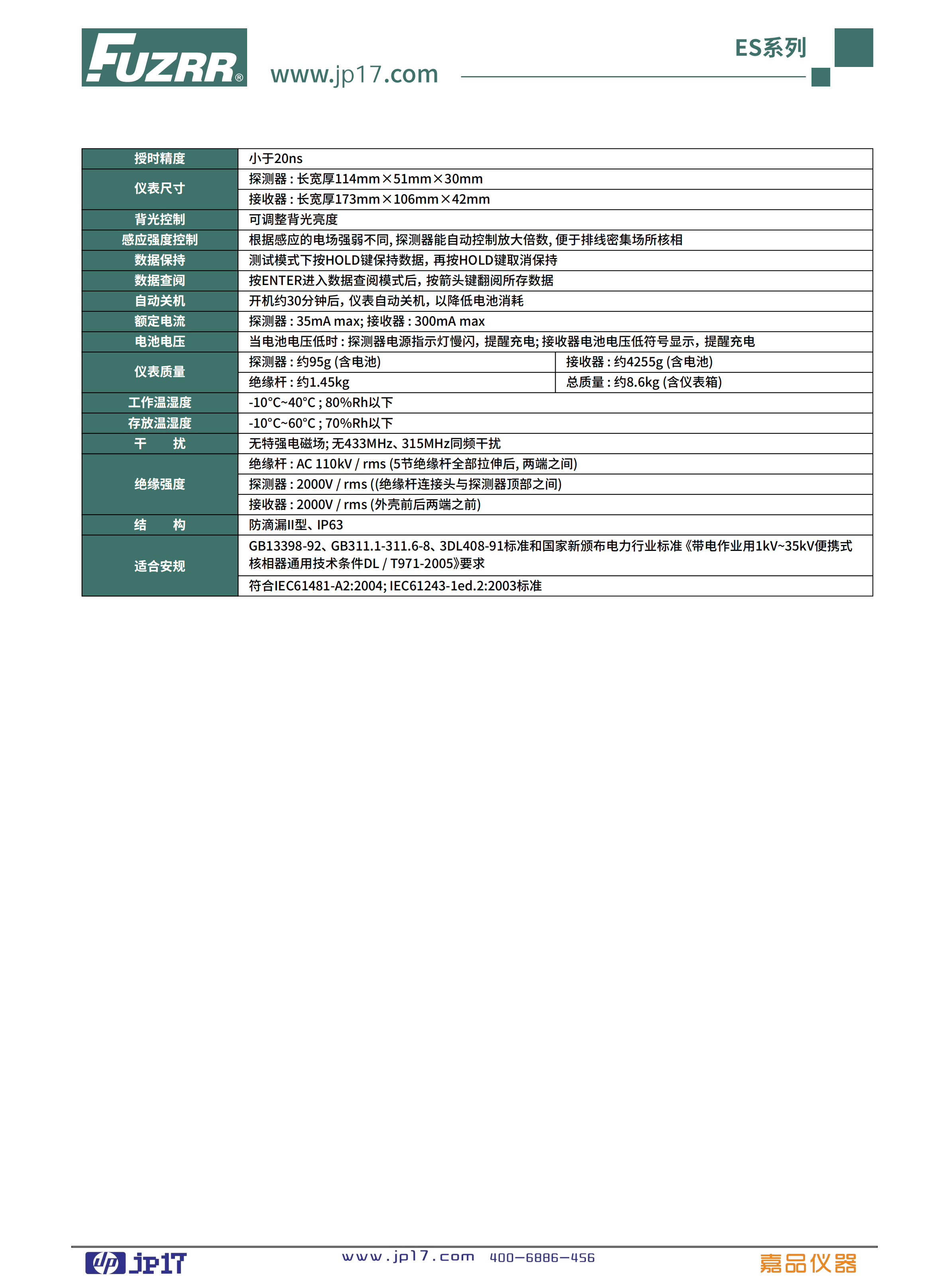

| 授时精度 | 小于20ns |
| 仪表尺寸 | 探测器：长宽厚114mm×51mm×30mm；接收器：长宽厚173mm×106mm×42mm |
| 背光控制 | 可调整背光亮度 |
| 感应强度控制 | 根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
| 数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
| 数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
| 自动关机 | 开机约30分钟后，仪表自动关机，以降低电池消耗 |
| 额定电流 | 探测器：35mA max；接收器：300mA max |
| 电池电压 | 当电池电压低时；探测器电池指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电 |
| 仪表质量 | 探测器：§995g(含电池)；接收器：§94255g(含电池)；绝缘杆：§91.45Kg；总质量：§98.6kG(含仪表箱) |
| 工作温湿度 | -10℃~40℃; 80%Rh以下 |
| 存放温湿度 | -10℃~60℃; 70%Rh以下 |
| 干扰 | 无特强电磁场；无433MHz、315MHz同频干扰 |
| 绝缘强度 | 绝缘杆：AC 110kV/rms (5节绝缘杆全部拉伸后，两端之间)；探测器：2000V/rms ((绝缘杆连接头与探测器顶部之间)；探测器：2000V/rms (外壳前后两端之前) |
| 结构 | 防漏灌I型、IP63 |
| 适合安规 | GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T 971-2005》要求；符合IEC61481-A2:2004、IEC61243-1ed.2.2003标准 |
